Larguero (sección exterior)

Información de reparación

Este procedimiento de reparación se puede seguir para reparar daños en cualquier zona de la parte exterior del dintel lateral de hasta 374 mm de longitud. Si la zona dañada tiene una longitud superior a 374 mm, la parte exterior del dintel lateral no se puede reparar: sustituya el dintel mediante el procedimiento Larguero (completo).
Dependiendo de los daños de este componente, podría ser reparado. Consulte Directrices de reparación del umbral para obtener más información.
Antes de iniciar este procedimiento, revise todas las prácticas generales y la documentación de seguridad de reparación de colisiones, y utilice el equipo de protección individual (EPI) adecuado.
Este procedimiento se puede realizar sin utilizar un banco de bastidor.

Lista de piezas


Cantidad	Descripción	Imagen / Notas
1	CONJ DINTEL LATERAL (Conjunto del dintel)
1	DISCO DE RESPALDO DE LA CELDA CENTRAL: 510 MM (Disco de respaldo de la celda central)
1	DISCO DE RESPALDO DE LA CELDA INFERIOR (Disco de respaldo de la celda inferior)
13	Remache estructural de alta resistencia, 6,5 mm
58	Remache avellanado estructural, 6,5 mm
17	Remache estructural, 6,5 mm, mediano
7	Remache tubular, M6 - 1.00x3	Referencia de Tesla 2007016.
2	Remache tubular, M8 - 1.25x16	Referencia de Tesla 1014282-00-A.

Al solicitar piezas, consulte el Catálogo de piezas e introduzca el VIN del vehículo que se va a reparar para encontrar las piezas correctas (y los números de pieza) para el vehículo. También puede utilizar la función de búsqueda del Catálogo de piezas para buscar una pieza específica para el vehículo.

Procedimiento de reparación

Quite la parte necesaria de Exterior del lateral de la carrocería para dejar a la vista el componente subyacente que se desea sustituir.

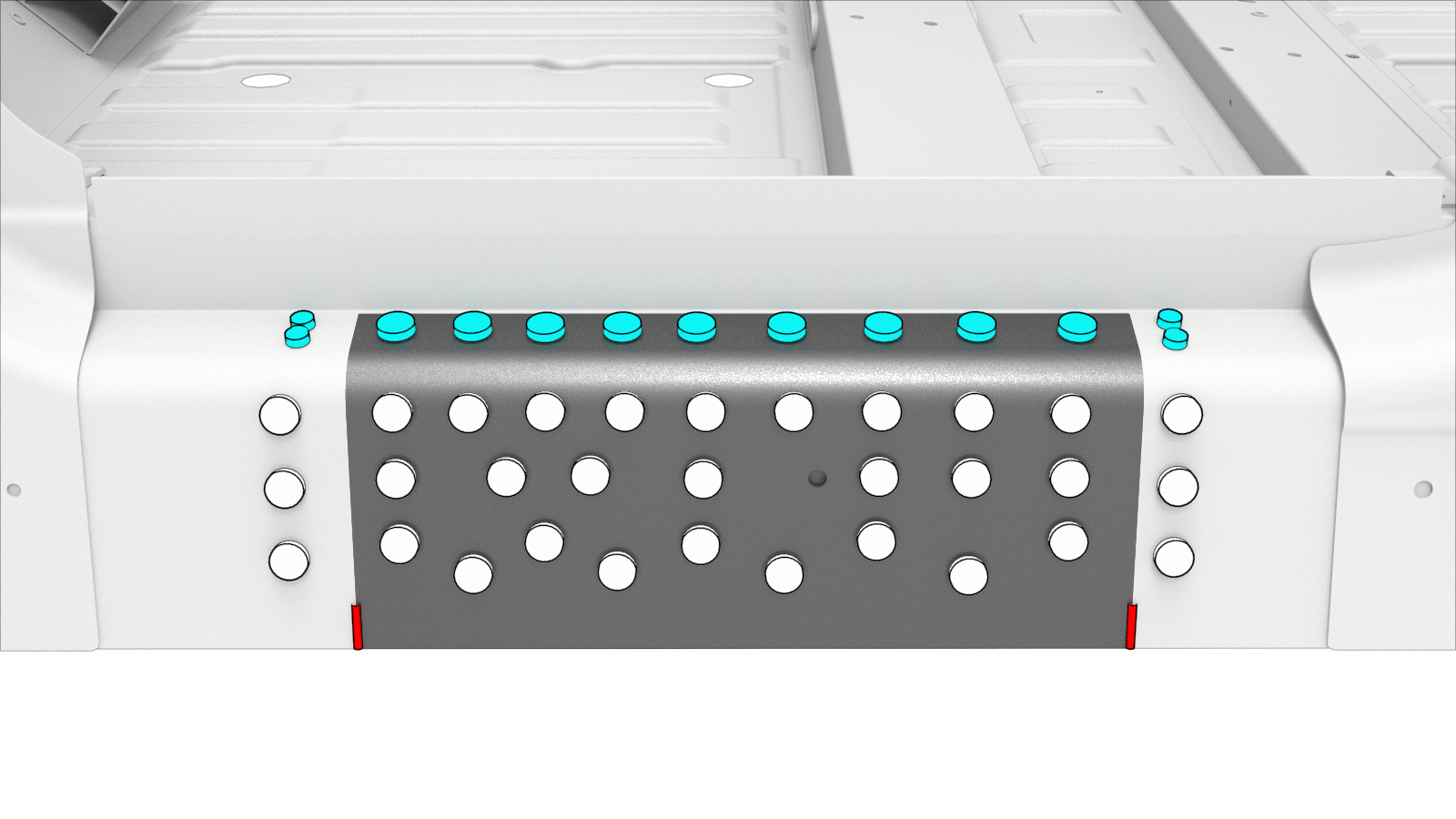

Retire el inserto del dintel.

o Remaches estructurales de fábrica

Remache tubular
Retire la zona dañada del componente original.
Línea de corte

Línea/punto de referencia
- A = Hasta 374 mm.
- B = 57 mm.
- C = 90 mm.
Corte el nuevo CONJUNTO DE DINTEL LATERAL conforme a la zona de reparación para fabricar el nuevo componente.
Línea de corte

Línea/punto de referencia
- D = Hasta 374 mm. (recorte conforme a la zona de reparación)
- E = 57 mm.
- F = 90 mm.
Corte el nuevo DISCO DE RESPALDO DE y el DISCO DE RESPALDO DE LA CELDA INFERIOR a una longitud de 80 mm. más largo que la zona de reparación para crear discos de respaldo para dicha zona de reparación.
Instale los discos de respaldo en la zona de reparación.

o Remaches estructurales de alta resistencia, 6,5 mm

o Remaches avellanados estructurales, 6,5 mm

Aviso
Al instalar los discos de respaldo, deje espacio suficiente para instalar el inserto del dintel.

Nota
En función de la ubicación de la zona de reparación, podría ser necesario retirar las tuercas de remache del apoyo del gato para insertar e instalar el disco de respaldo inferior.

Nota
Si se han retirado las tuercas de remache de un apoyo de gato para insertar e instalar el disco de respaldo inferior, instale nuevas tuercas de remache en esas ubicaciones una vez instalados los discos de respaldo.
Instale el inserto del dintel.
o Remaches estructurales, 6,5 mm, medianos

Nota
Los discos de respaldo deben instalarse antes de colocar el inserto del dintel para su instalación.
Preparación para la instalación.
o Remaches estructurales de alta resistencia, 6,5 mm
o Remaches avellanados estructurales, 6,5 mm

Soldadura MIG
Aplique adhesivo estructural en las superficies de contacto del vehículo y en el nuevo componente o componentes.
Instale el componente o los componentes nuevos.
Realice la soldadura MIG.
Soldadura MIG
Nota
Lije las soldaduras hasta que queden a ras con el panel.

Aviso
Si no se respetan todas las precauciones de seguridad durante la soldadura, incluyendo el uso de equipo de protección individual, podrían provocarse lesiones graves o daños en la propiedad. Solo los técnicos que han completado satisfactoriamente el curso de formación para soldadura de Tesla están autorizados para soldar componentes estructurales en vehículos Tesla.

Aviso
Para mantener la integridad del vehículo en caso de choque, utilice únicamente alambre de soldadura aprobado y un soldador MIG aprobado para realizar soldaduras MIG en los vehículos Tesla. Consulte Soldadoras de gas y arco metálico (GMA) e hilo de soldadura aprobados para obtener información sobre los soldadores y el hilo de soldadura GMA aprobados.

PRECAUCIÓN
No suelde en un vehículo Tesla antes de realizar el procedimiento de aislamiento eléctrico del vehículo (consulte el Manual de servicio específico del vehículo para obtener más información sobre el procedimiento de aislamiento eléctrico del vehículo). Soldar en un vehículo Tesla con un sistema de alta o baja tensión energizado podría dañar los componentes del vehículo.

Nota
Antes de la soldadura MIG, debe efectuarse una prueba de soldadura utilizando material del mismo calibre y tipo para asegurarse de que la configuración del equipo de soldadura cree una junta correcta.
Instale las fijaciones como se indica.
Remache tubular
Instale la parte de Exterior del lateral de la carrocería que retiró para dejar al descubierto el componente que se va a sustituir.
Efectúe las operaciones posteriores a la reparación necesarias.
