Halterung – Schlussleuchte – LH (Ausbauen und Ersetzen)

Korrekturcode 10017102 0.96 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See Persönlicher Schutz to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

Ausbauen

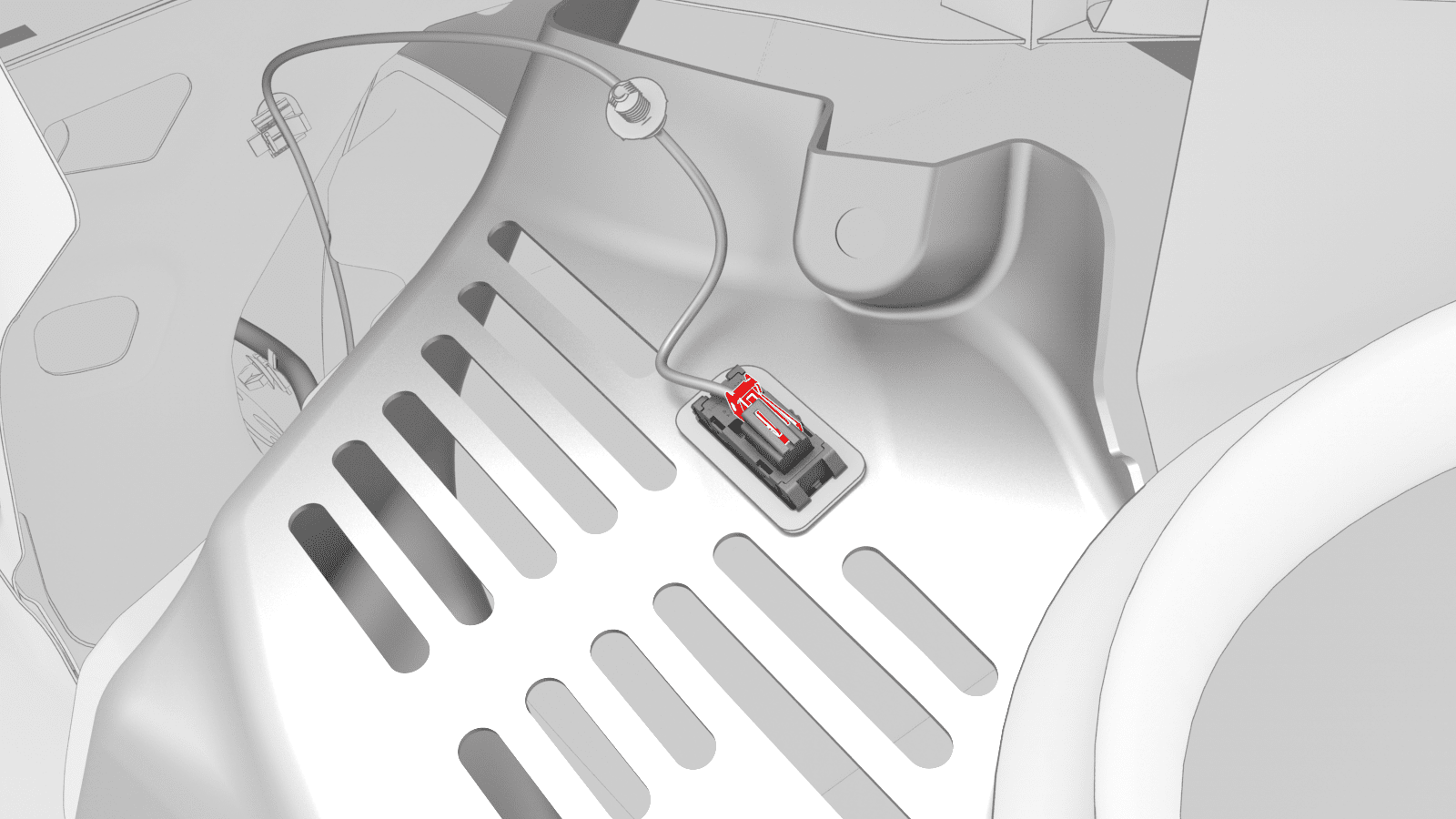

  1. Entfernen Sie das untere Sitzpolster der 2. Sitzreihe. Siehe Sitzkissen – Unten – 2. Sitzreihe (Ausbauen und Ersetzen).
  2. Öffnen Sie den Kofferraum, und entfernen Sie den LH Heckklappenanschlag.
  3. Entfernen Sie die Kofferraumbodenverkleidung. Siehe Verkleidung – Boden – Kofferraum (Ausbauen und Ersetzen).
  4. Entfernen Sie die Schwellerverkleidung im Kofferraum. Siehe Verkleidung – Schweller – Kofferraum (Ausbauen und Ersetzen).
  5. Entfernen Sie das Sitzseitenpolster vom linken Sitz in der 2. Sitzreihe. Siehe Polster - Seite - Sitz - 2. Sitzreihe - LH (Ausbauen und Ersetzen).
  6. Entfernen Sie die Rückenlehne des LH Sitzes der 2. Reihe. Siehe Rückenlehne – 2. Sitzreihe – LH (Ausbauen und Ersetzen).
  7. Entfernen Sie das Sitzseitenpolster vom rechten Sitz in der 2. Sitzreihe. Siehe Polster - Seite - Sitz - 2. Sitzreihe - LH (Ausbauen und Ersetzen).
  8. Entfernen Sie die Rückenlehne des RH Sitzes der 2. Reihe. Siehe Rückenlehne – 2. Sitzreihe – RH (Ausbauen und Ersetzen).
  9. Entfernen Sie die Bodenmatte im hinteren Kofferraum. Siehe Teppich – Hinterer Kofferraum (1-teilig) (Ausbauen und Ersetzen).
  10. Lösen Sie die Clips, mit denen die LH und RH Kofferraumseitenverkleidung am Fahrzeug befestigt ist.
    Abbildung 1. Linke Seite, rechts ähnlich
  11. Entfernen Sie die Anschlüsse der Einstiegsleuchte von der LH und RH Kofferraumseitenverkleidung.
    Abbildung 2. Linke Seite, rechts ähnlich
  12. Entfernen Sie die LH und RH Kofferraumseitenverkleidung aus dem Fahrzeug.
    Abbildung 3. Linke Seite, rechts ähnlich
  13. Entfernen Sie die LH und RH Schlussleuchte. Siehe Heckleuchte – LH (Ausbauen und Ersetzen).
  14. Entfernen Sie den hinteren Stoßfänger. Siehe Stoßfänger – Hinten (Ausbauen und Einbauen).
  15. Entfernen Sie die Schrauben, mit denen die LH Schlussleuchtenhalterung am Fahrzeug befestigt ist, und entfernen Sie die LH Schlussleuchtenhalterung.
    4 Nm (2.9 lbs-ft)

Montieren

Beim Einbauverfahren werden die Schritte des Ausbauverfahrens in umgekehrter Reihenfolge ausgeführt.
