Wiper Module (Remove and Replace)

Korrekturcode 17502502 0.36 HINWEIS: Sofern im Verfahren nicht ausdrücklich anders angegeben, spiegeln der obige Korrekturcode und die FRT den gesamten für die Durchführung dieses Verfahrens erforderlichen Aufwand wider, einschließlich der damit verbundenen Verfahren. Schichten Sie keine Korrekturcodes, wenn Sie nicht ausdrücklich dazu aufgefordert werden. HINWEIS: Unter Richtzeiten erfahren Sie mehr über FRTs und wie sie erstellt werden. HINWEIS: Siehe Persönlicher Schutz, um sicherzustellen, dass Sie die richtige persönliche Schutzausrüstung tragen, wenn Sie das folgende Verfahren durchführen. HINWEIS: Siehe für sichere und gesunde Arbeitsmethoden.

  • 2026-05-13: Added warning about pinch points on wiper module.
  • 2024-04-04: Added post replacement instructions.
Warning IconA warning icon, calling your attention to a possibly risky situation
Warning
Die Videos, die in diesem Verfahren enthalten sind, sind nur als Überblick für ergänzende Zwecke gedacht. Befolgen Sie alle in der Anleitung aufgeführten Schritte, um Schäden an Bauteilen und/oder Verletzungen zu vermeiden.

Technische Daten zum Drehmoment

Table 1. Technische Daten zum Drehmoment: Wiper Module (Remove and Replace)
Beschreibung Drehmomentwert Empfohlene Werkzeuge Wiederverwenden/Ersetzen Hinweise
Bolts that attach the wiper module to the vehicle
7 Nm (5.2 lbs-ft)
  • 10 mm socket
 Wiederverwenden

Ausbauen

  1. Remove the rear underhood apron. See Underhood Apron - Rear (Remove and Replace).
  2. Remove the cabin intake duct. See Kanal – Oben – Innenraumeinlass (Ausbauen und Ersetzen).
  3. Right-Hand Drive (RHD) only: Remove the outer HVAC plenum duct. See Luftsammler –-Einlass – HLK (Ausbauen und Ersetzen).
  4. Remove the hood latch cover. See Cover - Hood Latch (Remove and Replace).
  5. Remove the underhood storage carpet. See #GUID-3E0628D6-80C0-4137-A533-64C34E3F765C.
  6. Remove the underhood storage unit. See .
  7. Remove the wiper arms. See #GUID-40F2AE79-B55A-4796-B733-9622D9A5F73B.
    Informational PurposesAn informational icon, calling your attention
    Note
    For cars built on or after March 9th, 2019, the wiper module assembly does not have pigtail. Switch to "Wiper Service Mode" when removing it (China only).
  8. Release the clips that attach the LH and RH shock tower covers to the vehicle, and then remove the covers from the vehicle.

    LH shock tower cover shown, RH similar

  9. Release the clips that attach the cowl screen to the vehicle, and then remove the cowl screen from the vehicle.
  10. Disconnect the electrical connector from the wiper module.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warning
    Do not place limbs within the module linkage area as the wiper arms will automatically transition to Parking Mode.
  11. Remove the bolts that attach the wiper module to the body, and then remove the wiper module from the vehicle.
    Informational PurposesAn informational icon, calling your attention
    Note
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • 10 mm socket

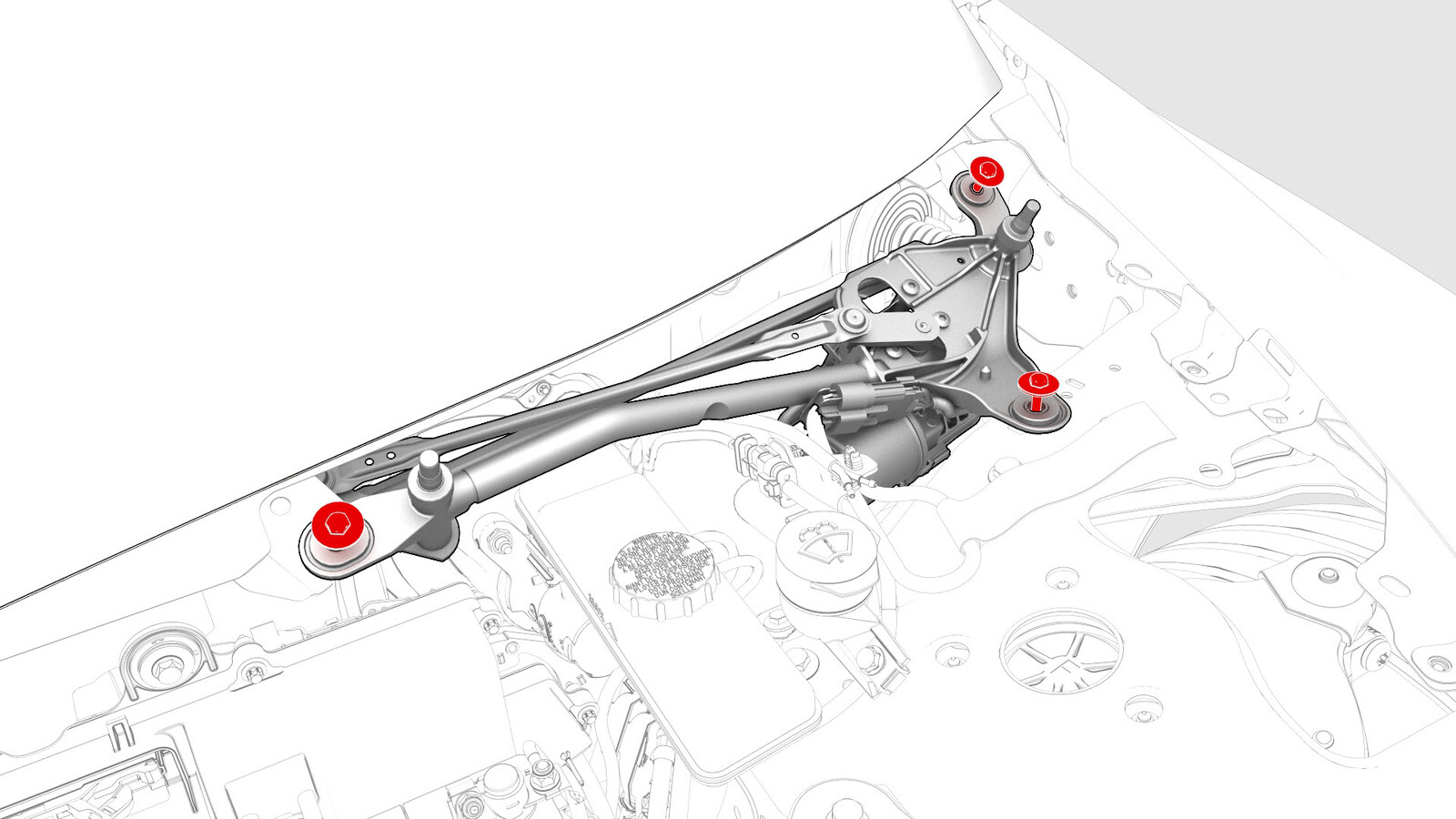

    Figure 1. Left-Hand Drive (LHD)
    Figure 2. RHD

Montieren

  1. Install the bolts that attach the wiper module to the vehicle.
    7 Nm (5.2 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warning
    Keep your fingers away from any potential pinch points and moving parts while connecting and installing the wiper module. Do not attempt to test the module until it is fully installed in the vehicle.
    Informational PurposesAn informational icon, calling your attention
    Note
    Es wird empfohlen, die folgenden Werkzeuge zu verwenden:
    • 10 mm socket
    Figure 3. LHD
    Figure 4. RHD
  2. Connect the electrical connector to the wiper module.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warning
    Do not place limbs within the module linkage area as the wiper arms will automatically transition to Parking Mode.
  3. Connect the clips that attach the cowl screen to the vehicle.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    CAUTION
    Carefully install the cowl screen panel to avoid damage to the windshield. Applying excessive force on the windshield can crack the glass.
  4. Connect the clips that attach the LH and RH shock tower covers to the vehicle.

    LH shock tower cover shown, RH similar

  5. Install the wiper arms. See #GUID-40F2AE79-B55A-4796-B733-9622D9A5F73B.
  6. Install the underhood storage unit. See .
  7. Install the underhood storage carpet. See #GUID-3E0628D6-80C0-4137-A533-64C34E3F765C.
  8. Install the hood latch cover. See Cover - Hood Latch (Remove and Replace).
  9. Right-Hand Drive (RHD) only: Install the outer HVAC plenum duct. See Luftsammler –-Einlass – HLK (Ausbauen und Ersetzen).
  10. Install the cabin intake duct. See Kanal – Oben – Innenraumeinlass (Ausbauen und Ersetzen).
  11. Install the rear underhood apron. See Underhood Apron - Rear (Remove and Replace).
  12. Enable Service Mode through the touchscreen. See .
  13. Perform a software reinstall. See .
  14. Run the Wiper Replacement procedure: on the touch screen, touch Service > Closures > Windows > Wiper replacement, touch Run, and allow the routine to complete.
  15. Verify the operation of the windshield washers and wipers.
