Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo)

Elenco parti

Quantità Descrizione Immagine / Note
1 MY Asy, Rear Panel Side, SVC E-COATED (gruppo laterale pannello posteriore)
5

Rivetto, 4,8 mm

1 Rivetto strutturale a strappo, 6,5 mm
1

Rivetto Flow-Form S38

3 Bullone Numero parte Tesla 2007069.
Informational PurposesAn informational icon, calling your attention
Nota
Conservare questi bulloni poiché saranno riutilizzati per l'installazione della traversa del paraurti. Questi bulloni vengono installati dall'interno del veicolo attraverso la piastra terminale guida posteriore, laddove sono stati rimossi i prigionieri.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il “gruppo pannello - posteriore” (fare riferimento alla procedura del Manuale di manutenzione).
  2. Rimuovere il componente originale.

    o SPR di fabbrica

    o saldature a punti di fabbrica

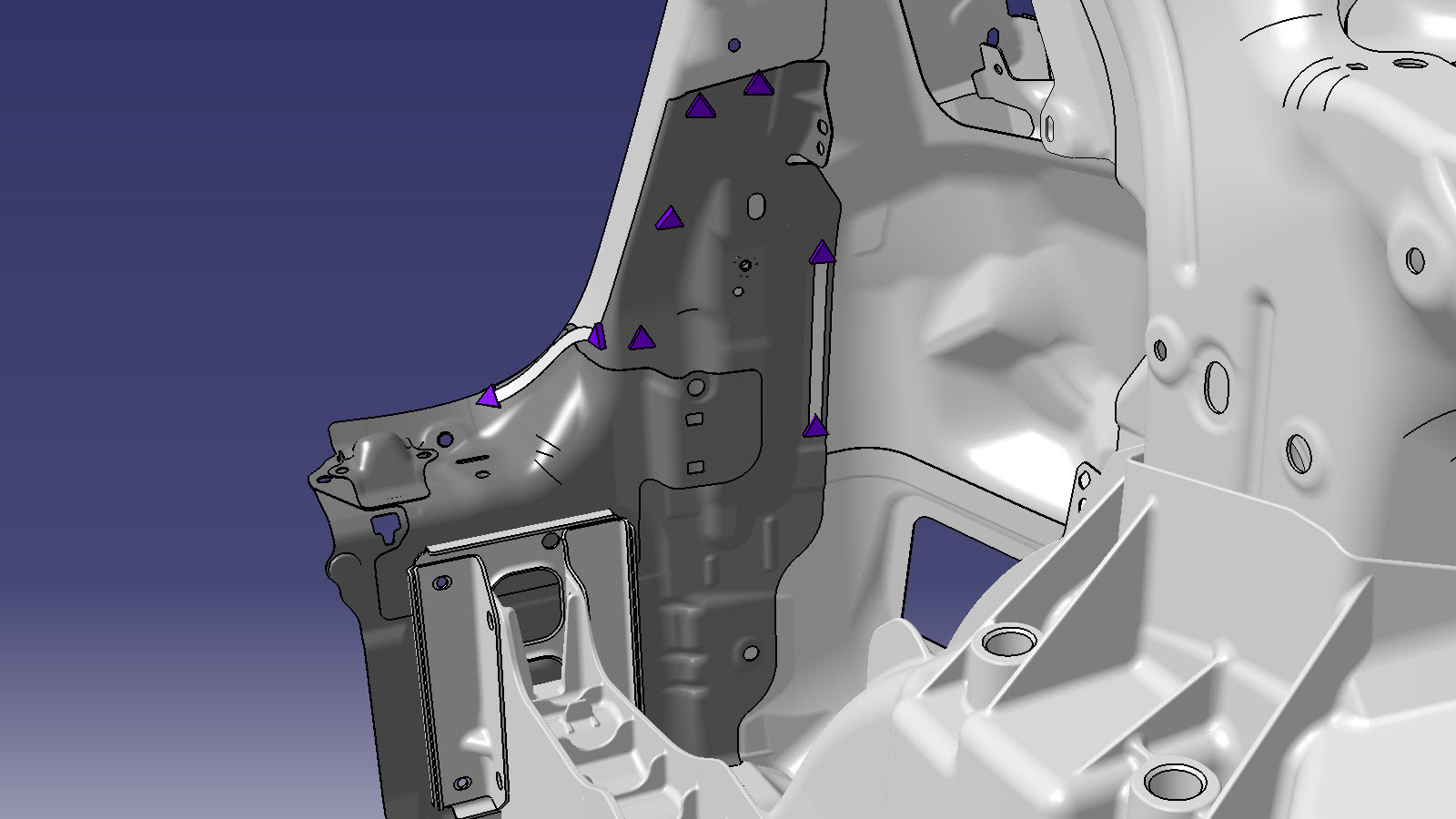

    Prigioniero

  3. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

    o saldature a punti di installazione

    o rivetti, 4,8 mm

    o rivetti strutturali a strappo, 6,5 mm

    o rivetti Flow-Form, S38

  4. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  5. Installare il/i nuovo/i componente/i.
  6. Eseguire una saldatura a punti di tipo a resistenza.
    o saldature a punti di installazione
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  7. Installare il “gruppo pannello - posteriore” (fare riferimento alla procedura del Manuale di manutenzione).
  8. Eseguire le eventuali operazioni post-riparazione necessarie.
