Parte esterna anello vano porta

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
Riparazione completa: 1
Informational PurposesAn informational icon, calling your attention
Nota
Solo per le riparazioni di sezioni: Alcune riparazioni di sezioni richiedono una seconda parte. Fare riferimento a Descrizioni sezioni parte esterna anello vano porta per determinare se la riparazione programmata di una sezione richiede una parte aggiuntiva.
MY ASY – DOOR RING OUTER SVC E-COATED (parte esterna anello vano porta)

2 Rivetto strutturale a strappo, 6,5 mm
3 Rivetto Flow-Form S28
8 Rivetto Flow-Form S38
Informational PurposesAn informational icon, calling your attention
Nota
Le quantità di rivetti sopra elencate si riferiscono alla riparazione completa. Fare riferimento a Descrizioni sezioni parte esterna vano porta per i dispositivi di fissaggio richiesti per la riparazione delle sezioni.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Descrizioni sezioni parte esterna anello vano porta

Parte esterna vano porta, sottogruppi e sezionamento sottogruppi
La parte esterna anello vano porta (mostrata di seguito) è un unico componente e può essere sostituito con una sola riparazione:

In alternativa, invece di sostituire la parte esterna anello vano porta completa, le aree della parte esterna anello vano porta possono essere sostituite utilizzando singole porzioni della parte esterna anello vano porta seguendo le linee di taglio descritte in questo documento.

Sezioni parte esterna anello vano porta



Descrizioni sezioni parte esterna anello vano porta

Sezione inferiore del montante cerniere

Linea di taglio

Linea/punto di riferimento

  • A = 620 mm
  • B = 585 mm
  • C = 200 mm
  • D = 300 mm
Informational PurposesAn informational icon, calling your attention
Nota
Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte inferiore del montante cerniere e la parte inferiore del montante B, creare e installare una piastra di rinforzo larga 80 mm. Installare i rivetti strutturali a strappo in modo uniforme e consentire un gioco inferiore adeguato ai rivetti vicini all'inserto soglia laterale.
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte inferiore del montante cerniere e la parte superiore del montante cerniere, creare e installare una piastra di supporto larga 80 mm e installarla come indicato.

o rivetti strutturali a strappo, 6,5 mm – Fino a 20.

Linea di taglio tra parte inferiore montante cerniere e parte inferiore montante B

Linea di taglio tra parte superiore montante cerniere e parte inferiore montante cerniere

Piastra di rinforzo tra parte inferiore montante cerniere e parte inferiore montante B

Piastra di supporto tra parte superiore montante cerniere e parte inferiore montante cerniere

Sezione superiore del montante cerniere

Linea di taglio

Linea/punto di riferimento

  • C = 200 mm
  • D = 300 mm
  • E = 700 mm
  • F = 122 mm
Informational PurposesAn informational icon, calling your attention
Nota
Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte inferiore del montante cerniere e la parte superiore del montante cerniere nonché per il giunto tra la parte superiore montante cerniere e la parte superiore del montante A, creare e installare una piastra di supporto larga 80 mm e installarla come indicato.
Informational PurposesAn informational icon, calling your attention
Nota

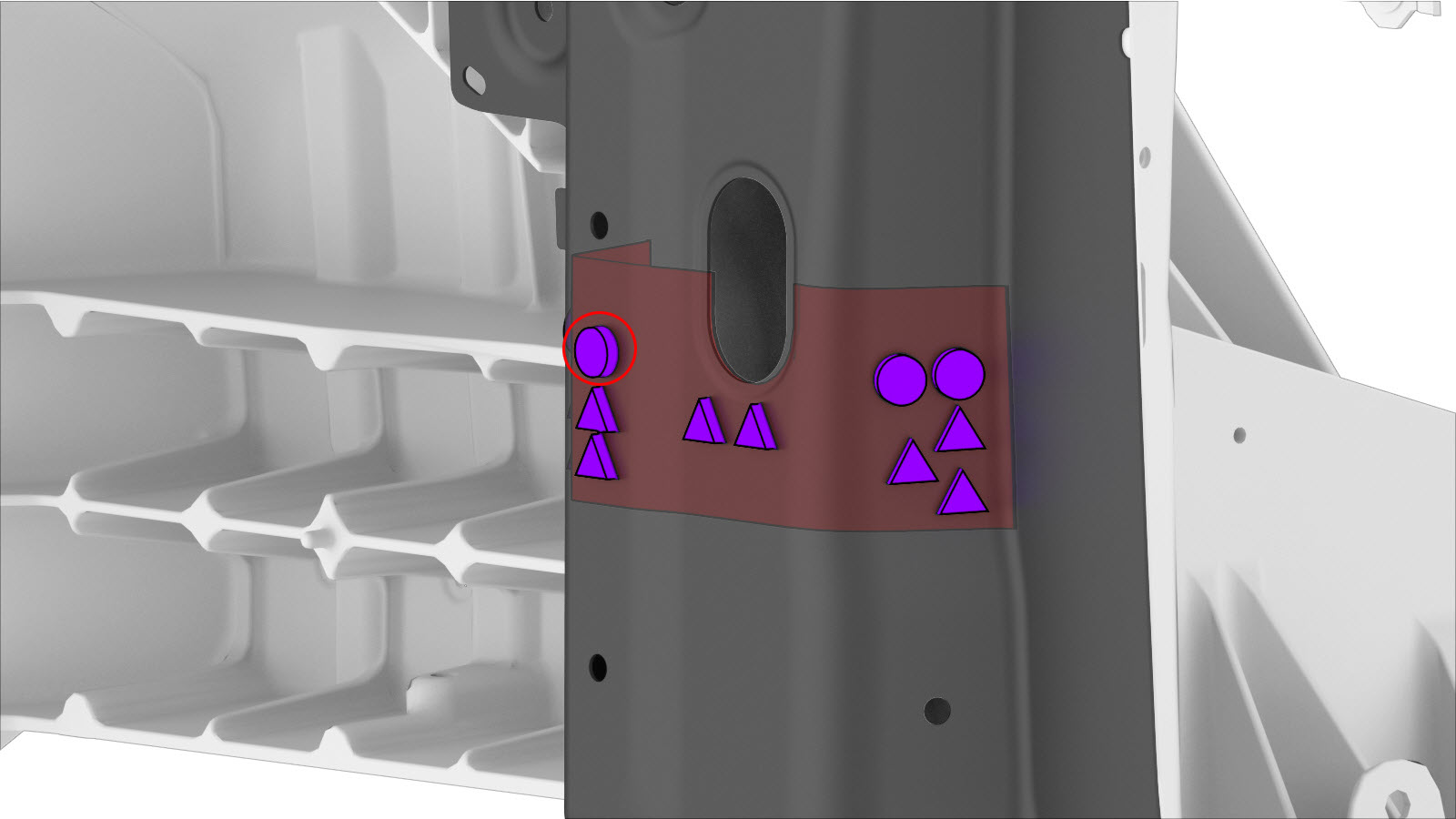

Il rivetto cerchiato in rosso viene montato dopo l'installazione del componente Carrozzeria esterna.

o rivetti strutturali a strappo, 6,5 mm – Fino a 15.

o rivetti, 4,8 mm – Fino a 2.

Linea di taglio tra parte superiore montante cerniere e parte inferiore montante cerniere

Linea di taglio tra parte superiore montante cerniere e parte superiore montante A

Piastra di supporto tra parte superiore montante cerniere e parte inferiore montante cerniere

Piastra di supporto tra parte superiore montante cerniere e parte superiore montante A

Sezione parte superiore montante A

Linea di taglio

Linea/punto di riferimento

  • E = 700 mm
  • F = 122 mm
  • G = 217 mm
  • H = 195 mm
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte superiore del montante cerniere e la parte superiore del montante A nonché per il giunto tra la parte superiore del montante A e la parte superiore del montante B, creare e installare una piastra di supporto larga 80 mm e installarla come indicato.

o rivetti strutturali a strappo, 6,5 mm – Fino a 16.

o rivetti, 4,8 mm – Fino a 4.

Linea di taglio tra parte superiore montante cerniere e parte superiore montante A

Linea di taglio tra parte superiore montante A e parte superiore montante B

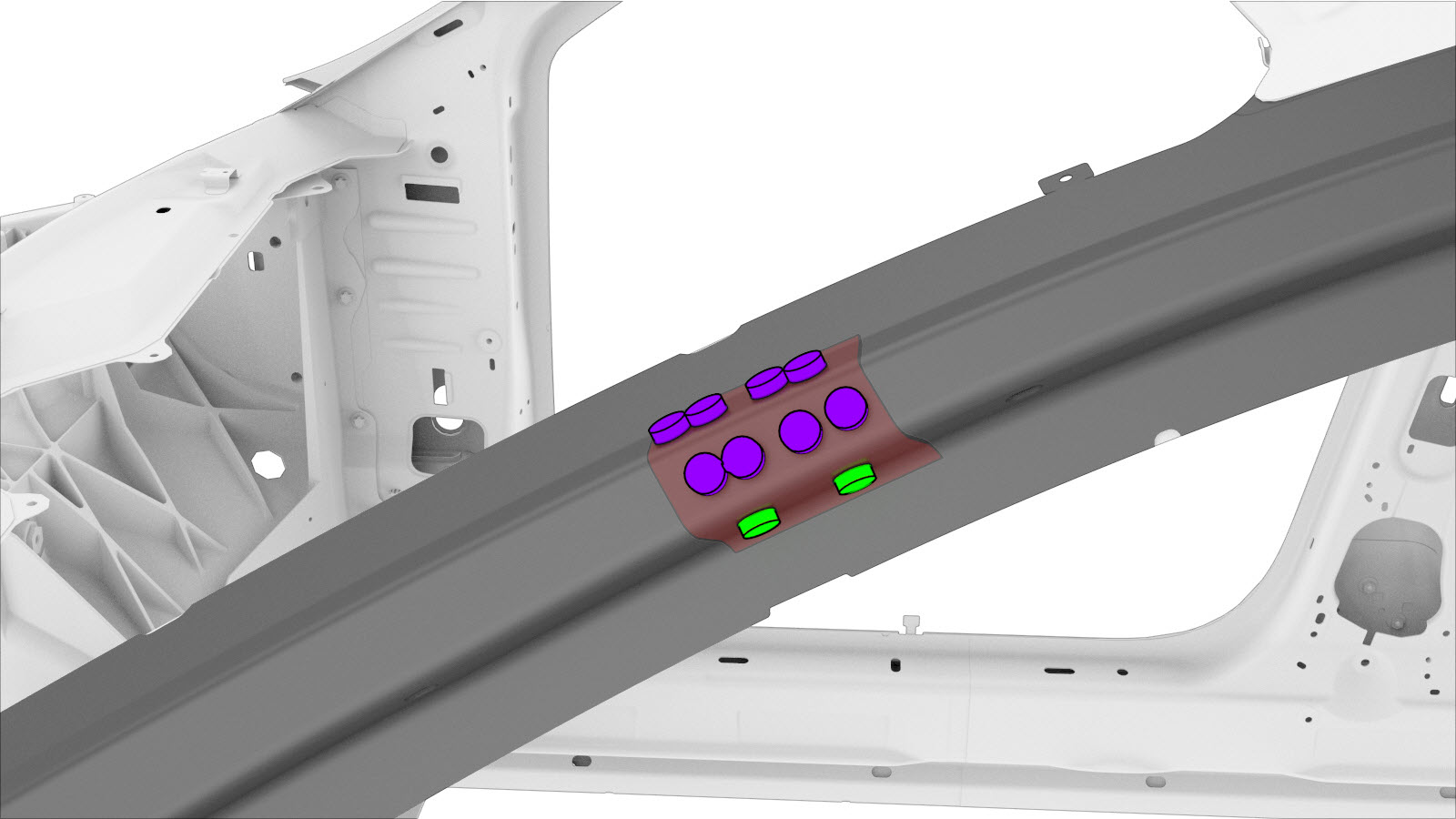

Piastra di supporto tra parte superiore montante cerniere e parte superiore montante A

Piastra di supporto tra parte superiore montante A e parte superiore montante B

Sezione parte superiore montante B

Linea di taglio

Linea/punto di riferimento

  • G = 217 mm
  • H = 195 mm
  • I = 84 mm
  • J = 130 mm
Informational PurposesAn informational icon, calling your attention
Nota
Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte superiore del montante A e la parte superiore del montante B nonché per il giunto tra la parte superiore del montante B e la parte inferiore del montante B, creare e installare una piastra di supporto larga 80 mm e installarla come indicato.

o rivetti strutturali a strappo, 6,5 mm – 4.

o rivetti, 4,8 mm – Fino a 8.

Linea di taglio tra parte superiore montante A e parte superiore montante B

Linea di taglio tra parte superiore montante B e parte inferiore montante B

Piastra di supporto tra parte superiore montante A e parte superiore montante B

Piastra di supporto tra parte superiore montante B e parte inferiore montante B

Sezione parte inferiore montante B

Linea di taglio

Linea/punto di riferimento

  • I = 84 mm
  • J = 130 mm
  • K = 310 mm
  • L = 429 mm
Informational PurposesAn informational icon, calling your attention
Nota
Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte superiore del montante B e la parte inferiore del montante B, creare e installare una piastra di supporto larga 80 mm e installarla come indicato.
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte inferiore del montante B e la parte posteriore della soglia, creare e installare una piastra di rinforzo larga 80 mm e installarla come indicato.

o rivetti strutturali a strappo, 6,5 mm – Fino a 14.

o rivetti, 4,8 mm – Fino a 8.

Linea di taglio tra parte superiore montante B e parte inferiore montante B

Linea di taglio tra parte inferiore montante B e parte posteriore della soglia

Piastra di supporto tra parte superiore montante B e parte inferiore montante B

Piastra di rinforzo tra parte inferiore montante B e parte posteriore della soglia

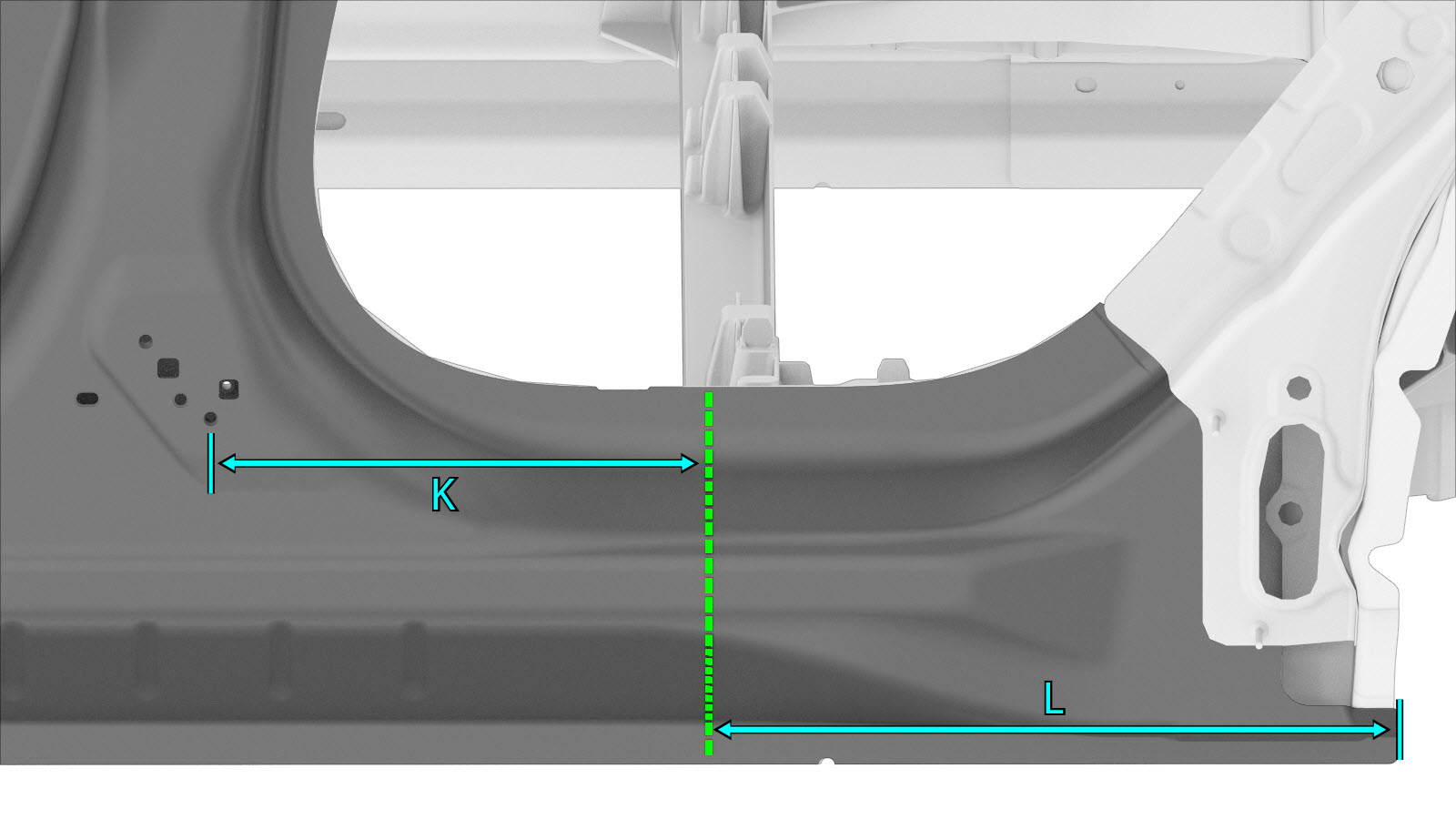

Sezione posteriore soglia

Linea di taglio

Linea/punto di riferimento

  • K = 310 mm
  • L = 429 mm
Informational PurposesAn informational icon, calling your attention
Nota
Ordinare una parte esterna anello vano porta aggiuntiva quando si esegue la riparazione di questa sezione.
Informational PurposesAn informational icon, calling your attention
Nota
Per il giunto tra la parte inferiore del montante B e la parte posteriore della soglia, creare e installare una piastra di rinforzo larga 80 mm e installarla come indicato.

o rivetti strutturali a strappo, 6,5 mm – 10.

  • M = 26 mm
  • N = 85 mm
  • O = 64 mm
  • P = 40 mm

Linea di taglio tra parte inferiore montante B e parte posteriore della soglia

Piastra di rinforzo tra parte inferiore montante B e parte posteriore della soglia

Procedura di riparazione

  1. Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
  2. Se si sostituisce una sezione della parte esterna anello vano porta: Contrassegnare la parte esterna anello vano porta in corrispondenza delle posizioni delle linee di taglio sezione come descritto in Descrizioni sezioni parte esterna anello vano porta.
  3. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o perforazione delle saldature a punti di fabbrica

  4. Solo per le riparazioni di sezioni: Creare piastre di supporto o piastre di rinforzo come descritto in Descrizioni sezioni parte esterna anello vano porta.
  5. Predisporre l'installazione.

    o saldature a punti di installazione

    o rivetti strutturali a strappo, 6,5 mm

    o rivetti Flow-Form, S28

  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  7. Solo per le riparazioni di sezioni: Installare piastre di supporto o piastre di rinforzo come descritto in Descrizioni sezioni parte esterna anello vano porta.
  8. Installare il/i nuovo/i componente/i.
  9. Eseguire una saldatura a punti di tipo a resistenza.
    o saldature a punti di installazione
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  10. Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
  11. Installare i dispositivi di fissaggio come indicato.
  12. Solo riparazione della sezione del montante cerniere: Installare il dispositivo di fissaggio cerchiato in rosso nella posizione indicata.
