Inserto soglia laterale

Codice modifica: 10100134002 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	SUB-ASY - SIDE SILL INSERT LH - SP or SUB-ASY - SIDE SILL INSERT RH - SP (inserto soglia laterale)
1	Bullone BOLT&WSHR[FL],M8-1,25x32	Numero parte Tesla 1119448-00-A.
1	Bullone , T2000,M8x1,25-30	Numero parte Tesla 1637725-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere la porzione necessaria di .

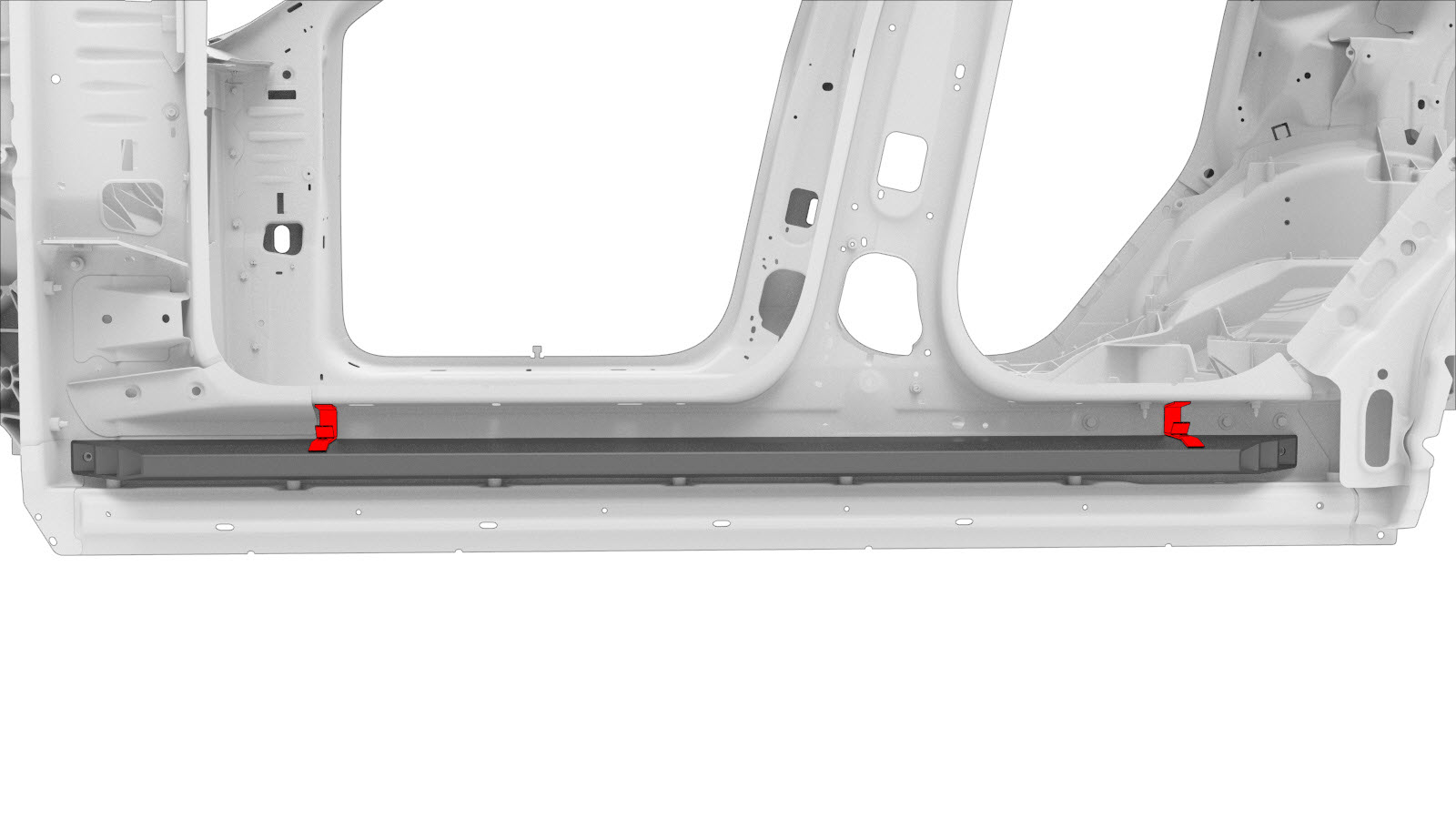

Rimuovere le piastre in espanso.

Nota
Non gettare le piastre in espanso poiché saranno reinstallate in un passaggio successivo.
Rimuovere il componente originale.

o bulloni
Predisporre l'installazione.

o bulloni
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni come segue:
- Bullone a testa esagonale M8x1.25 numero parte 1119448-00-A: 35 Nm.
- Bullone a testa esagonale M8x1.25 numero parte 1637725-00-A: 48 Nm.
Installare le piastre in espanso.
Installare la porzione di precedentemente rimossa.
Eseguire le eventuali operazioni post-riparazione necessarie.
