Rear Rail (Cast)

Codice modifica: 10102100702 10102100602 10102101602 10102101702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura. Codice modifica: 10102100702 10102100602 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura. Codice modifica: 10102101602 10102101702 NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 CASTING REAR RAIL SERVICE ASSEMBLY (Rear Rail - Cast)

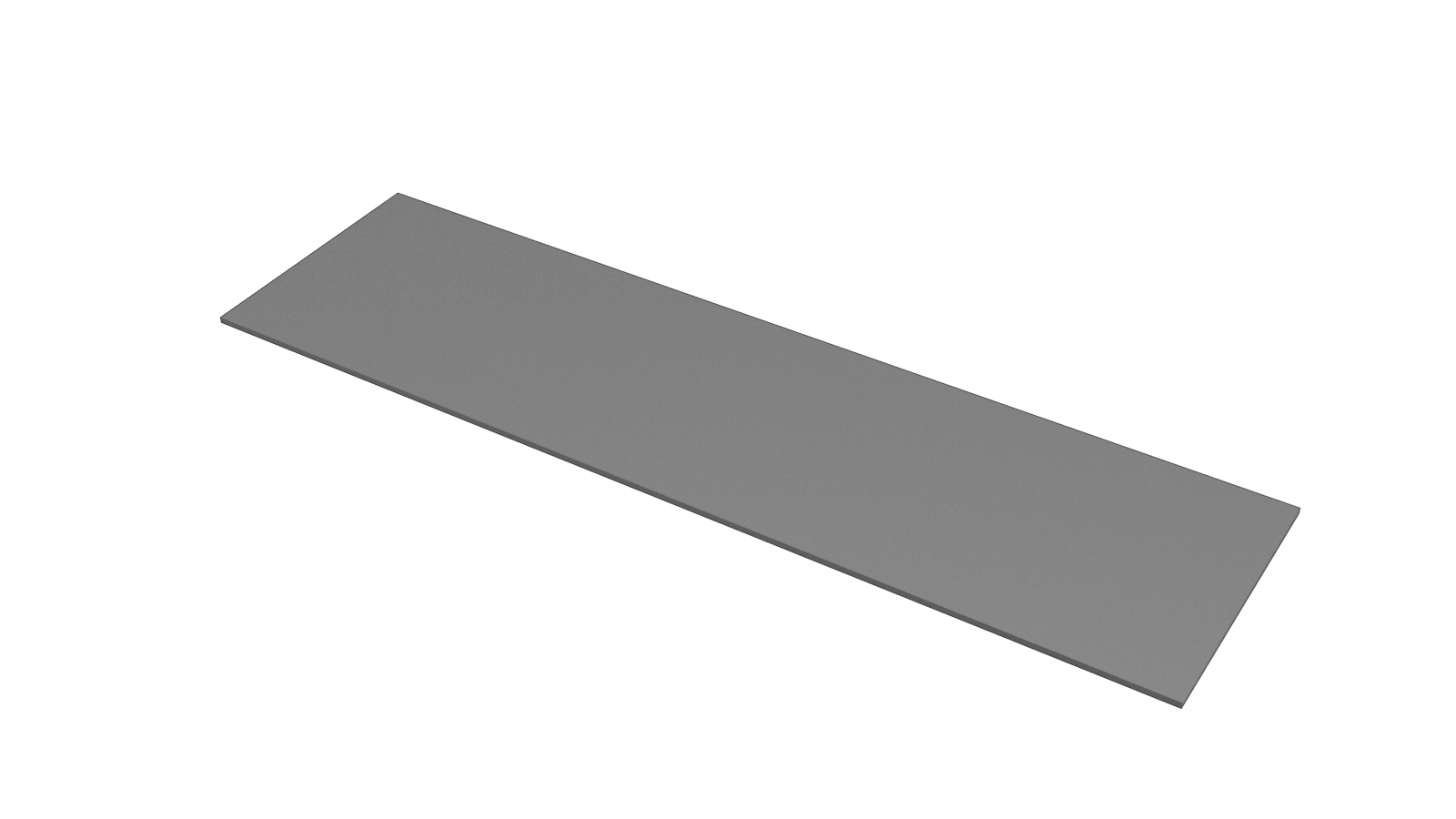

1 BUTYL FOIL PATCH 300X150x2MM (Butyl foil patch)

Tesla part number 1004969-00-A.
5 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
4 Bullone, testa Torx , M8X22,STL[10.9],PC Tesla part number 1056534-00-C.
4 Dado , HEX,FLGS,M8-1.25X18.2[8]-TBD Tesla part number 1014348-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Remove the Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
  2. Remove the Staffa a boomerang (inferiore).
  3. Rimuovere il componente originale.
    • Linea di taglio
    Informational PurposesAn informational icon, calling your attention
    Note
    Cut just to the rear of the cast cut line on the original component, then trim the original component as necessary to fit. Keep any gaps as small as possible.

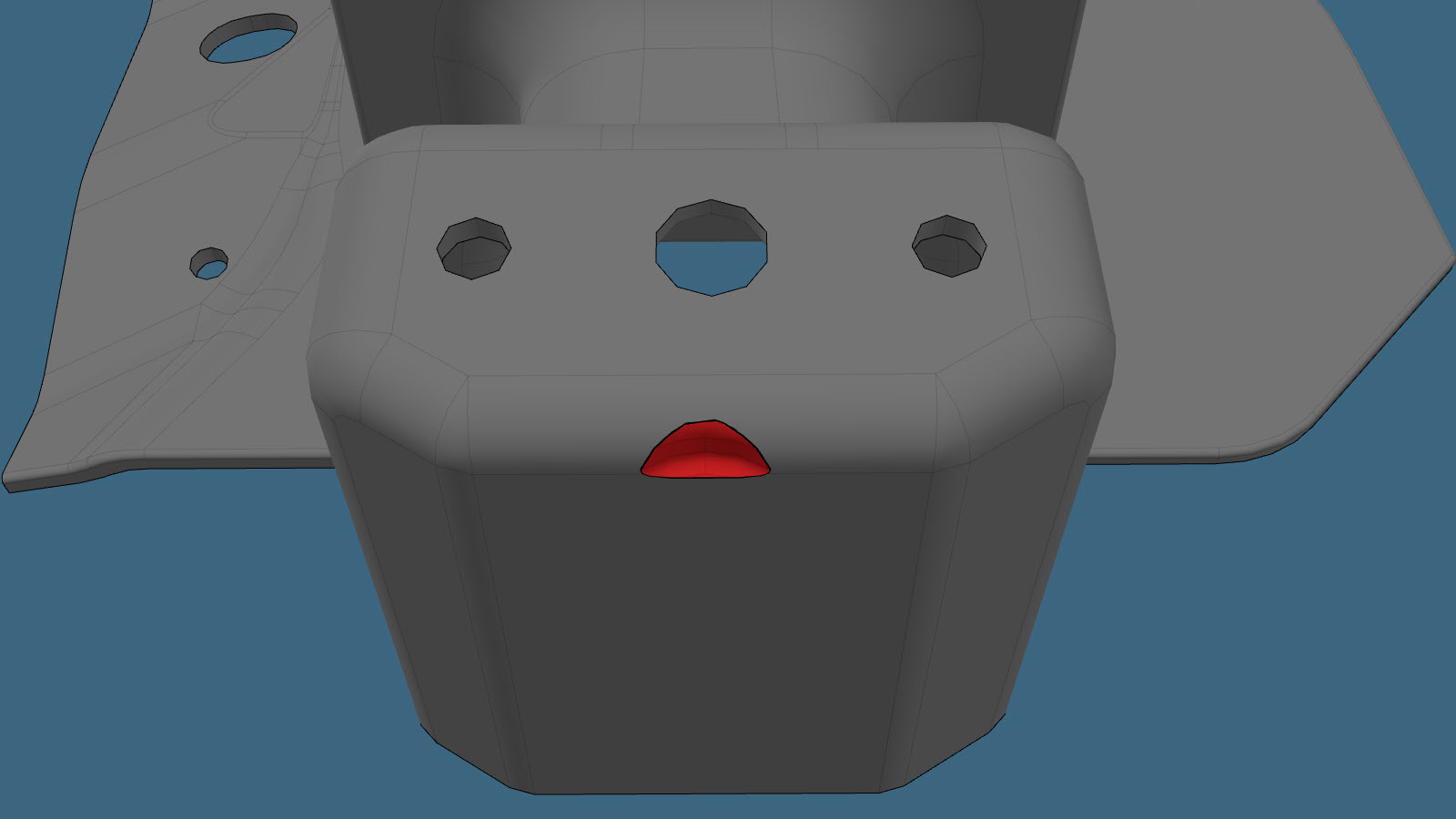

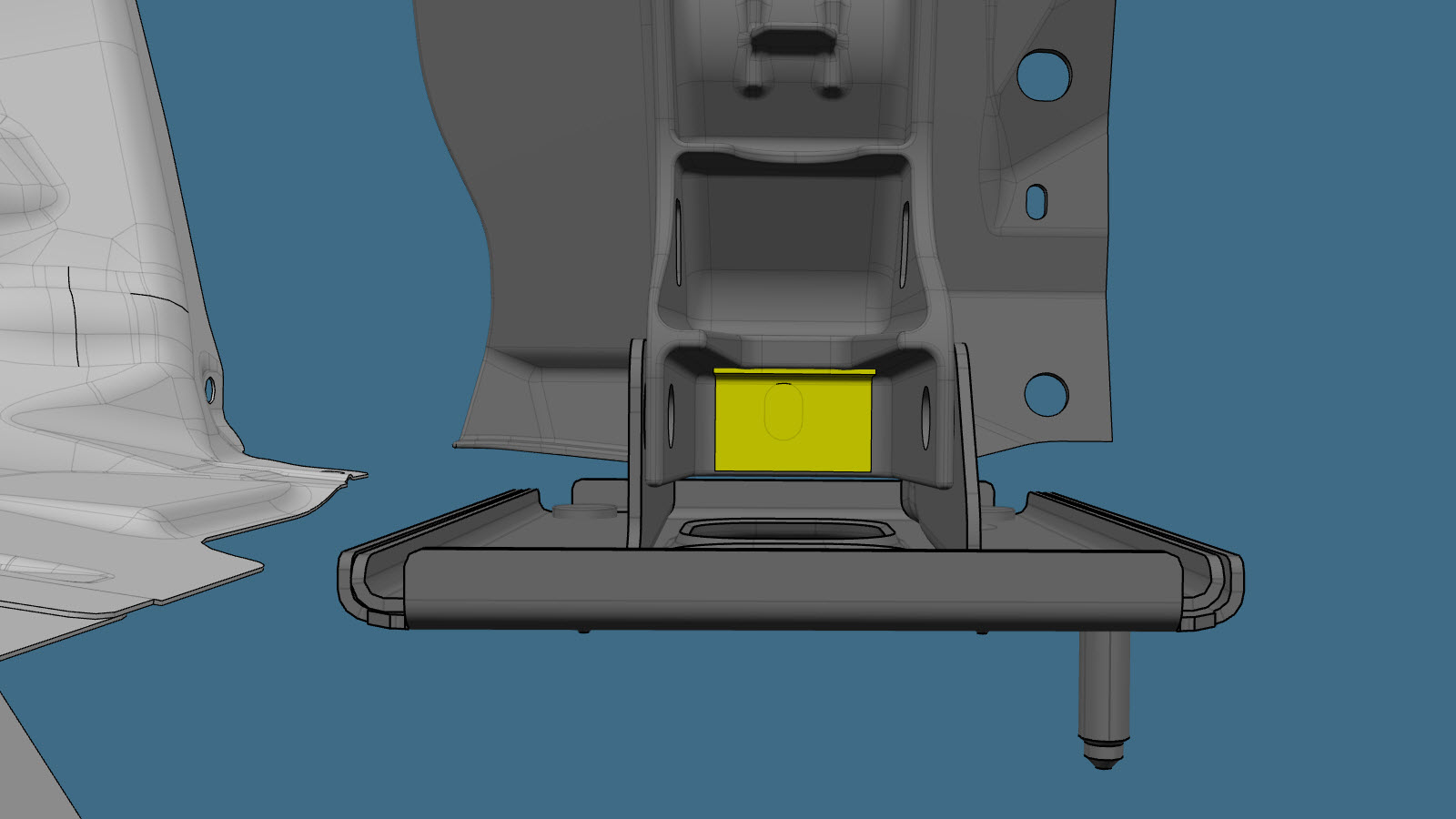

  4. Trim the service part in the indicated area.
    Lightly grind and smooth the edges of the service part in the area shown in red, and trim only as needed to ensure proper fitment. Do not grind more material than necessary, and do not cause a gap. Grinding may extend beyond the indicated area if necessary.
    Informational PurposesAn informational icon, calling your attention
    Note
    Keep the amount of material removed to the minimum necessary for proper fitment of the service part without introducing a gap. If a gap results from excessive grinding, contact Tesla Collision Repair for assistance.

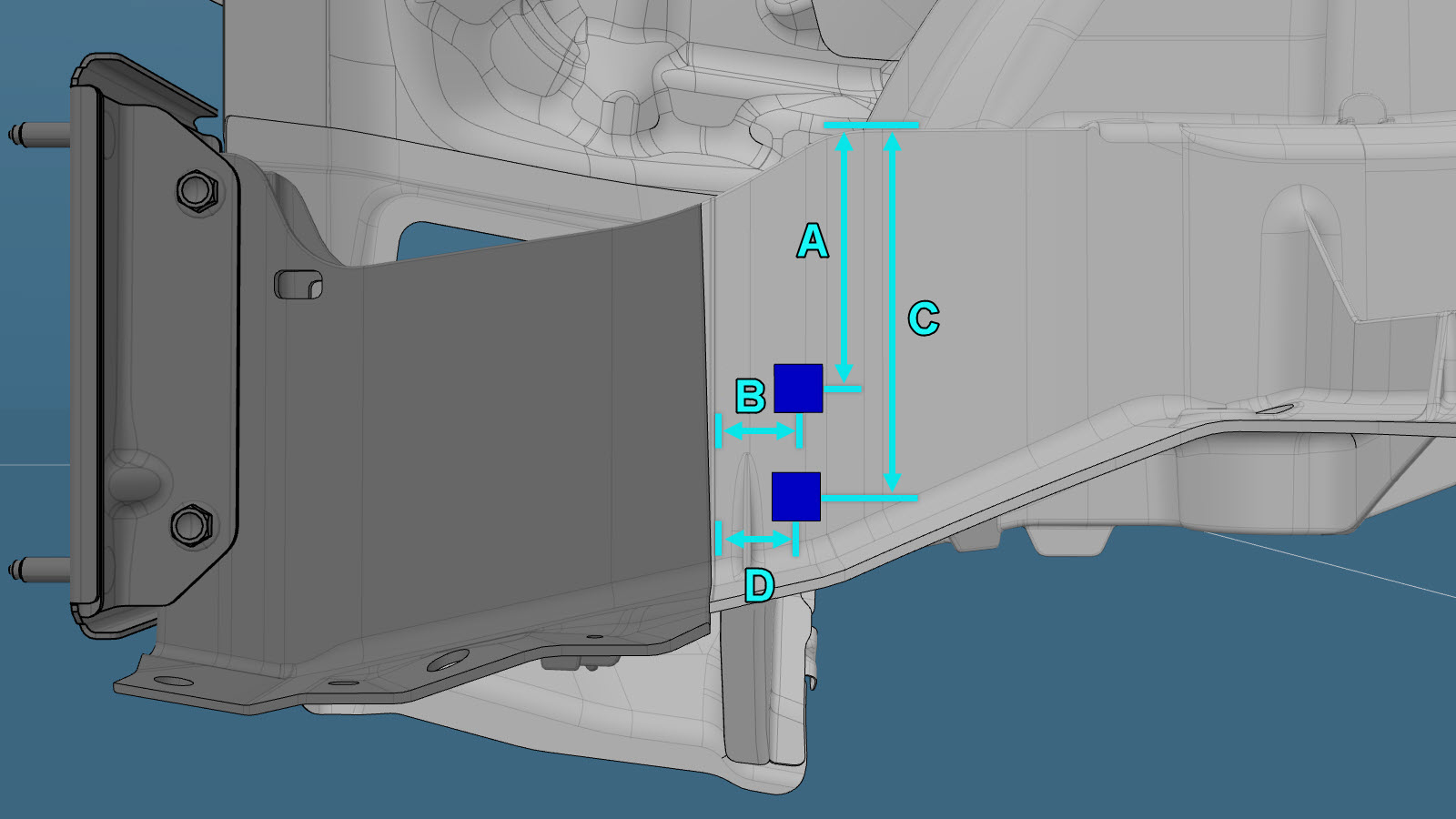

  5. Predisporre l'installazione.
    o rivetti strutturali ad alta resistenza, 6,5 mm

    Bullone, testa Torx

    • A = 108 mm.
    • B = 37 mm.
    • C = 152 mm.
    • D = 35 mm.
  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  7. Installare il/i nuovo/i componente/i.
    Torque the bolts to 48 Nm.
  8. Apply seam sealer to the joint between the new component and the Cast Under Body.

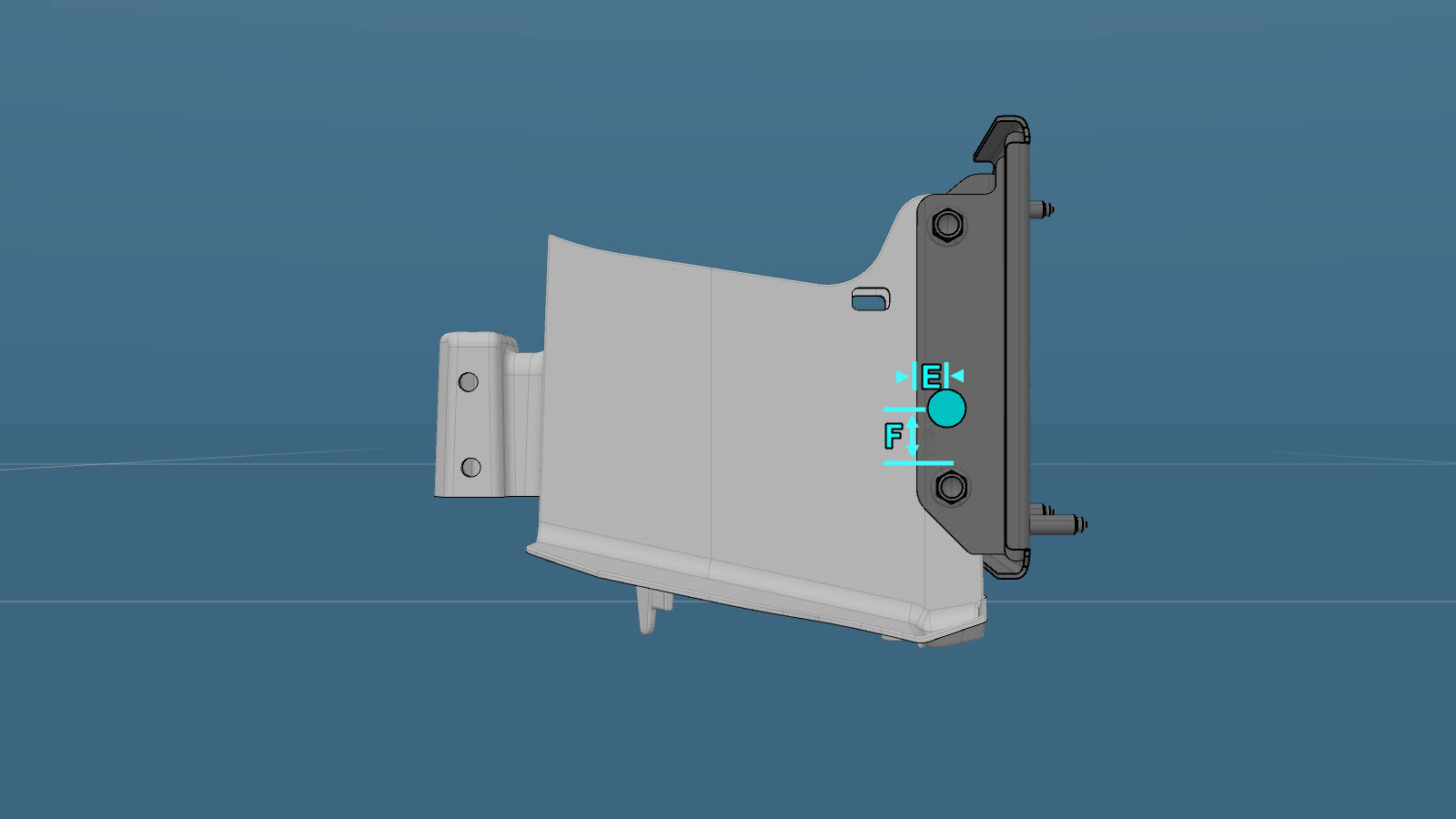

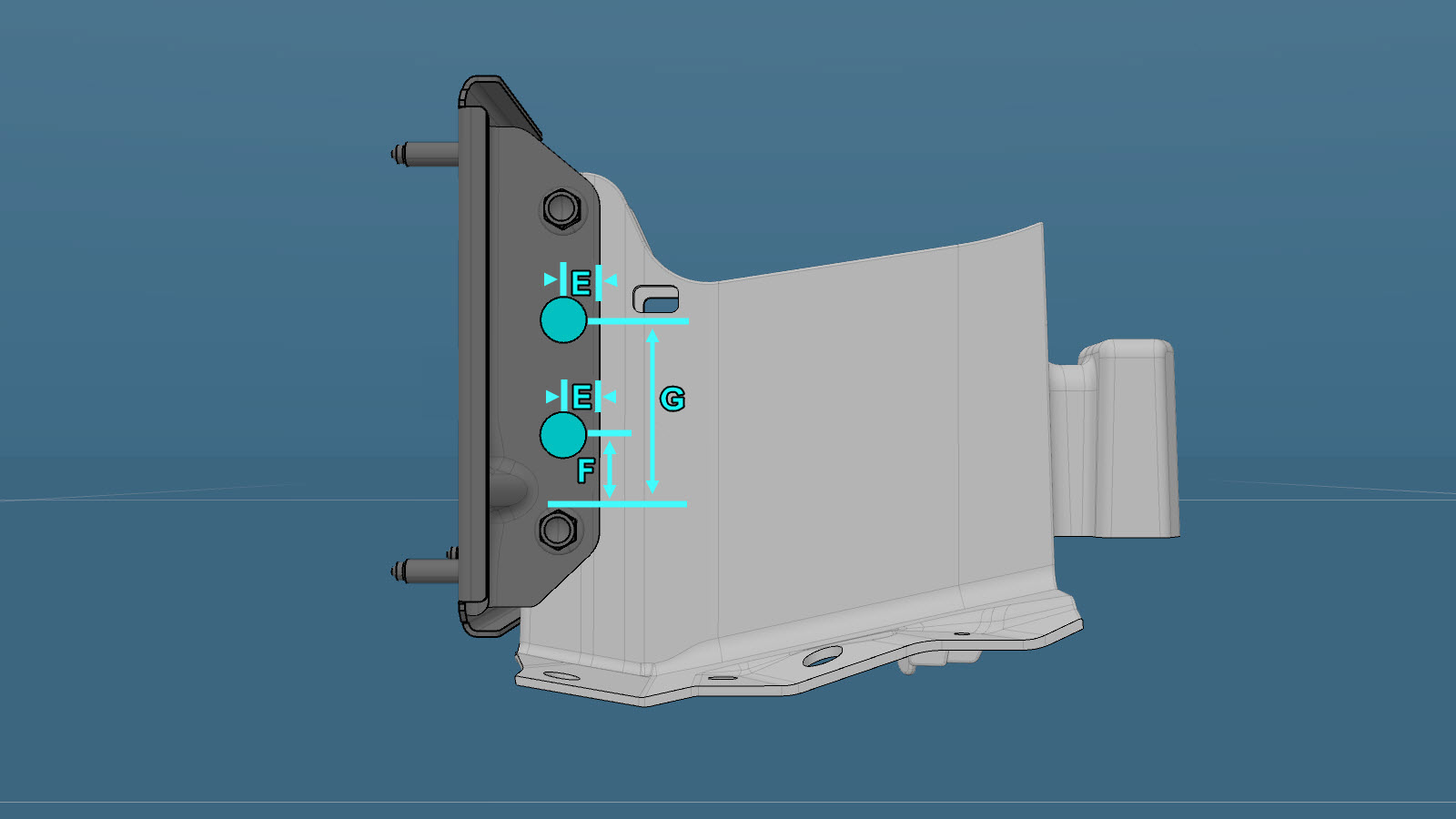

  9. Prepare to install rivets to secure the Rear Rail End Plate to the Rear Rail - Cast replacement component.
    o rivetti strutturali ad alta resistenza, 6,5 mm
    Informational PurposesAn informational icon, calling your attention
    Note
    Position 1 rivet on the outboard side of the vehicle and position 2 rivets on the inboard side of the vehicle.
    • E = 15 mm.
    • F = 30 mm.
    • G = 80 mm.
    Informational PurposesAn informational icon, calling your attention
    Note
    Do not install the rivets at this time.
  10. If the new component does not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, remove the Rear Rail End Plate.
    Informational PurposesAn informational icon, calling your attention
    Note
    Retain the Rear Rail End Plate (it is installed in a later step).
  11. If the new component did not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, apply structural adhesive to the mating surfaces on the Rear Rail End Plate and the Rear Rail.
  12. If the new component did not have structural adhesive securing the Rear Rail End Plate and the Rear Rail, install the Rear Rail End Plate.
  13. Install the rivets securing the new Rear Rail End Plate to the new Rear Rail.
    o rivetti strutturali ad alta resistenza, 6,5 mm
  14. Install the Staffa a boomerang (inferiore).
  15. Install the Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).

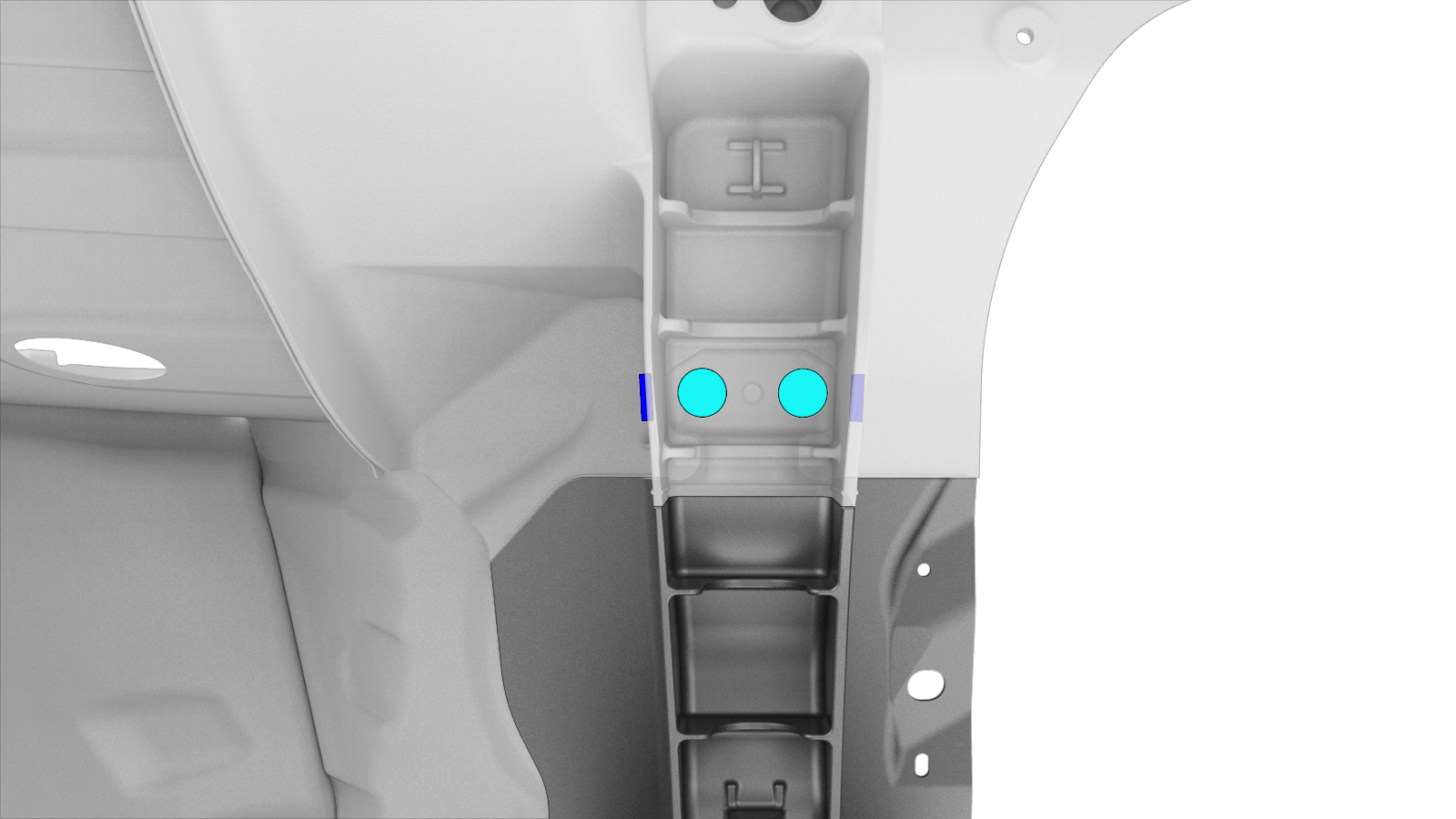

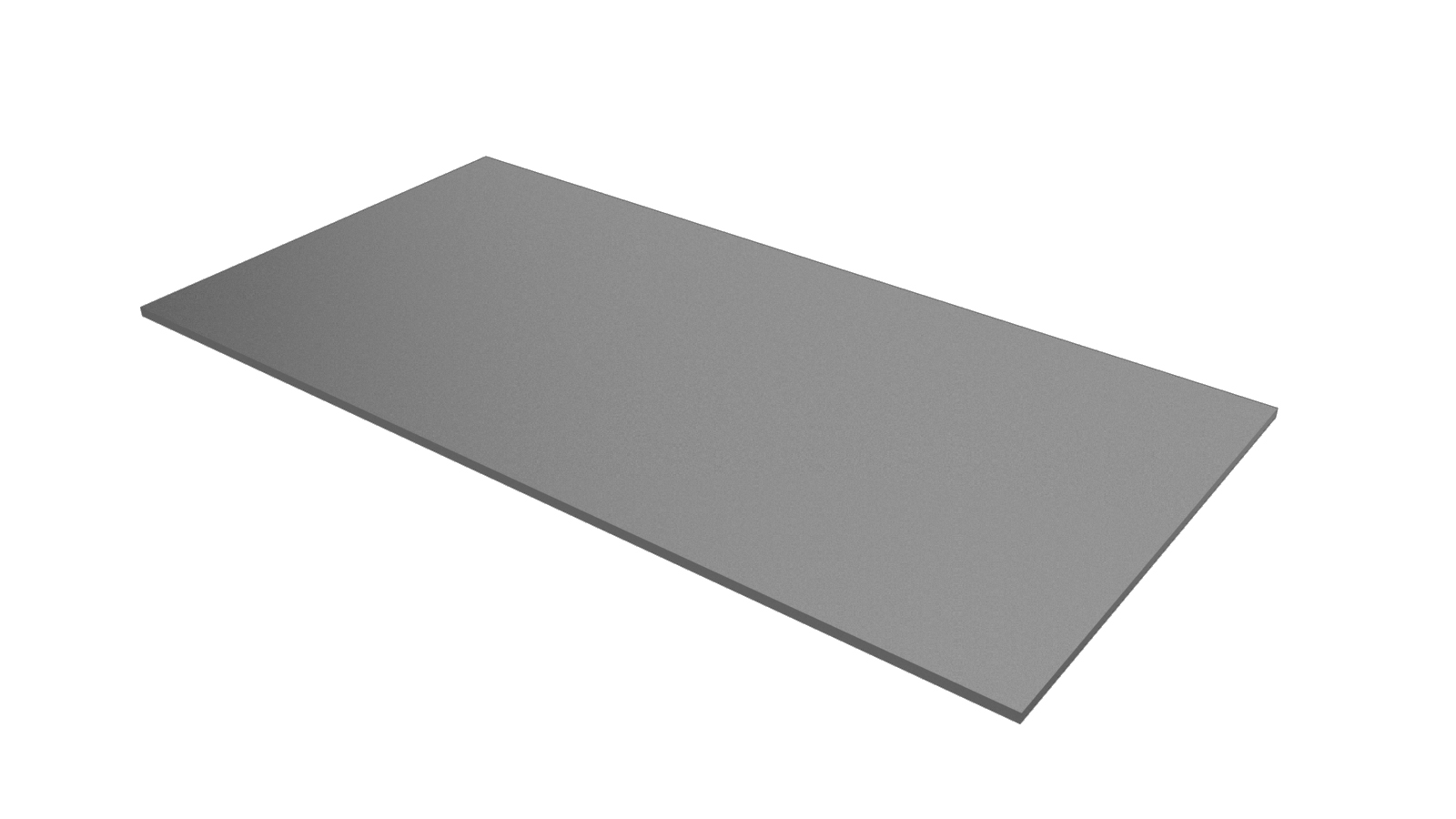

  16. Install the butyl foil patch as indicated.
  17. Eseguire le eventuali operazioni post-riparazione necessarie.
