Parte inferiore mascherina con staffe tergicristalli
Codice modifica:
10101300902
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | ASSY - MY GFB COWL LWR (parte inferiore mascherina con staffe tergicristalli) |
|
| 4 | ||
| 4 |
Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
|
|
| 2 |
Bullone
, M6X18 |
Numero parte Tesla 1006529-00-A. |
| 2 |
 Dado rivettato RIV NUT,FLUSH,M6 |
Numero parte Tesla 2007016. |
| 2 | BUTYL FOIL PATCH 50x50x1mm | Numero parte Tesla 1045194-00-A. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere la parte superiore mascherina.
-

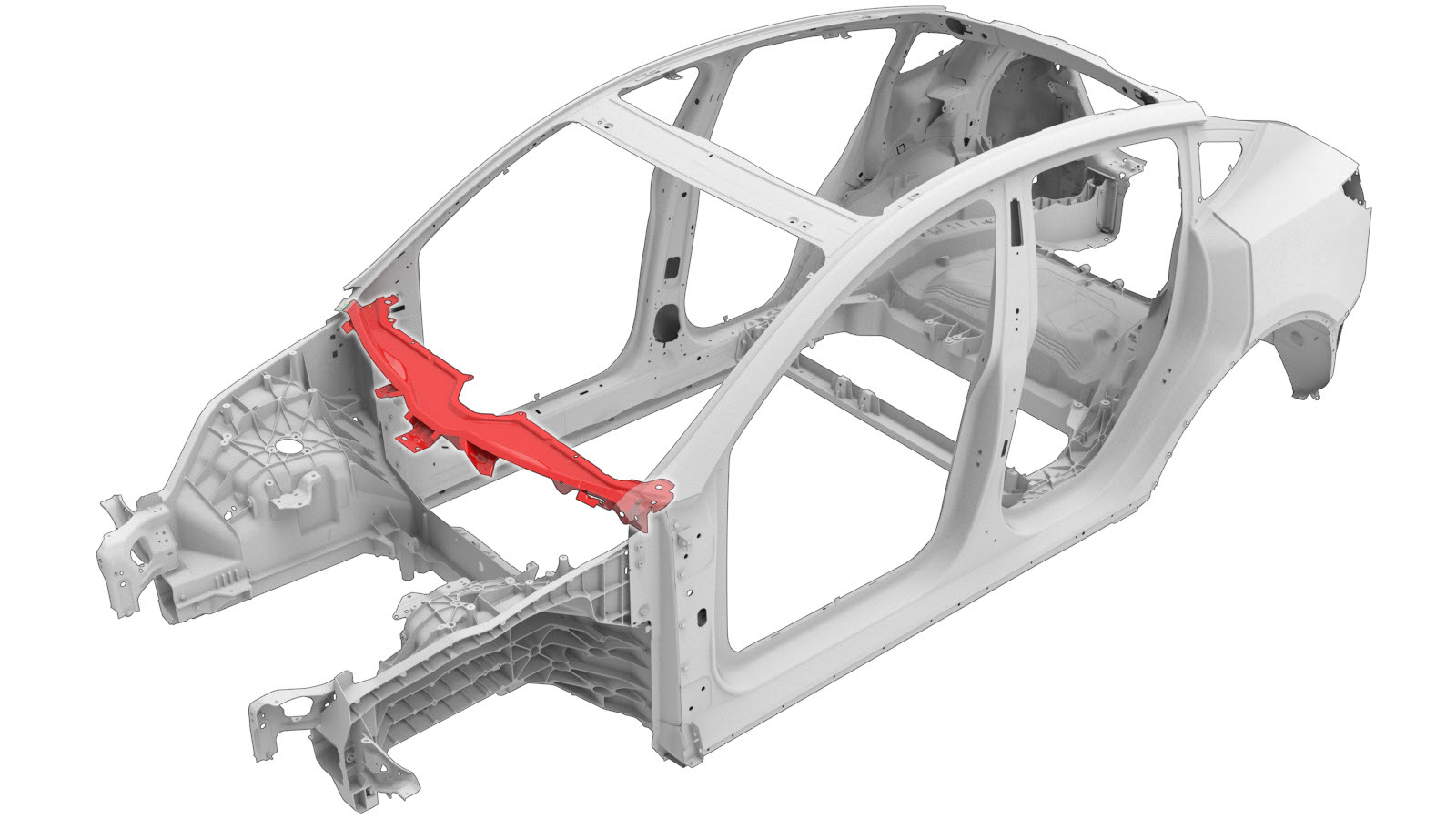

Rimuovere il componente originale.
o
saldature a punti di fabbrica
-
Predisporre l'installazione.
Dado rivettato
o
rivetti strutturali a strappo, 6,5 mm
o rivetti strutturali ad alta resistenza, 6,5 mm
o bulloni
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-
Installare il/i nuovo/i componente/i.
Serrare i bulloni a 10 Nm.
-

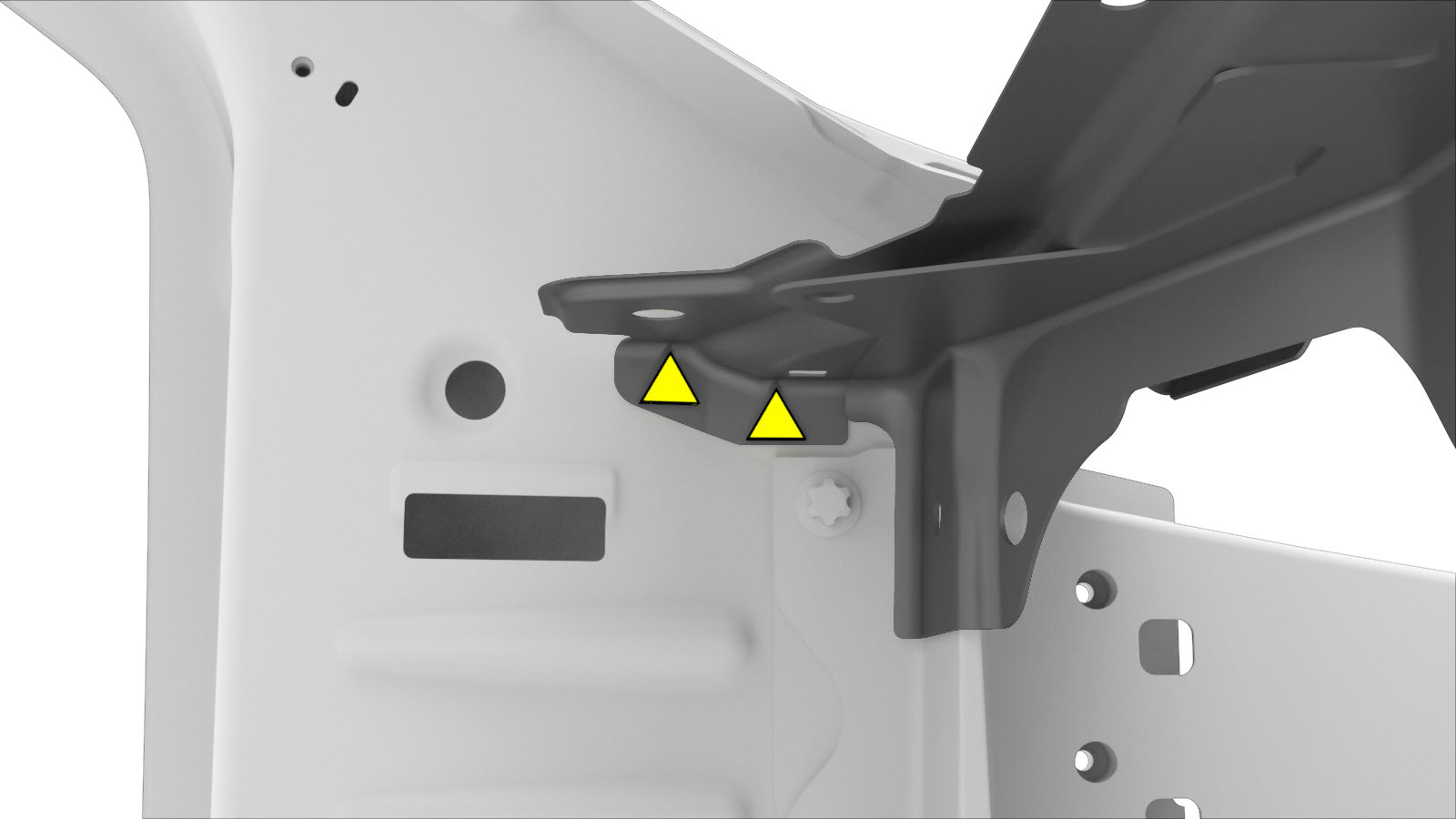

Installare nastro butilico per coprire completamente i rivetti strutturali nei punti mostrati.
-
Installare la parte superiore mascherina.
- Eseguire le eventuali operazioni post-riparazione necessarie.
