Staffa clip appendiabiti
Codice modifica:
10101919002
10101919102
NOTA: Salvo esplicita indicazione nella procedura, il codice modifica suddetto include tutto il lavoro di riparazione in seguito a un incidente richiesto per l'esecuzione di questa procedura, incluse le procedure di riparazione in seguito a un incidente collegate. Non cumulare i codici modifica per la riparazione in seguito a un incidente a meno non venga detto esplicitamente di farlo. Aggiungere eventuali procedure meccaniche associate e necessarie per eseguire questa procedura.
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
|
1 |

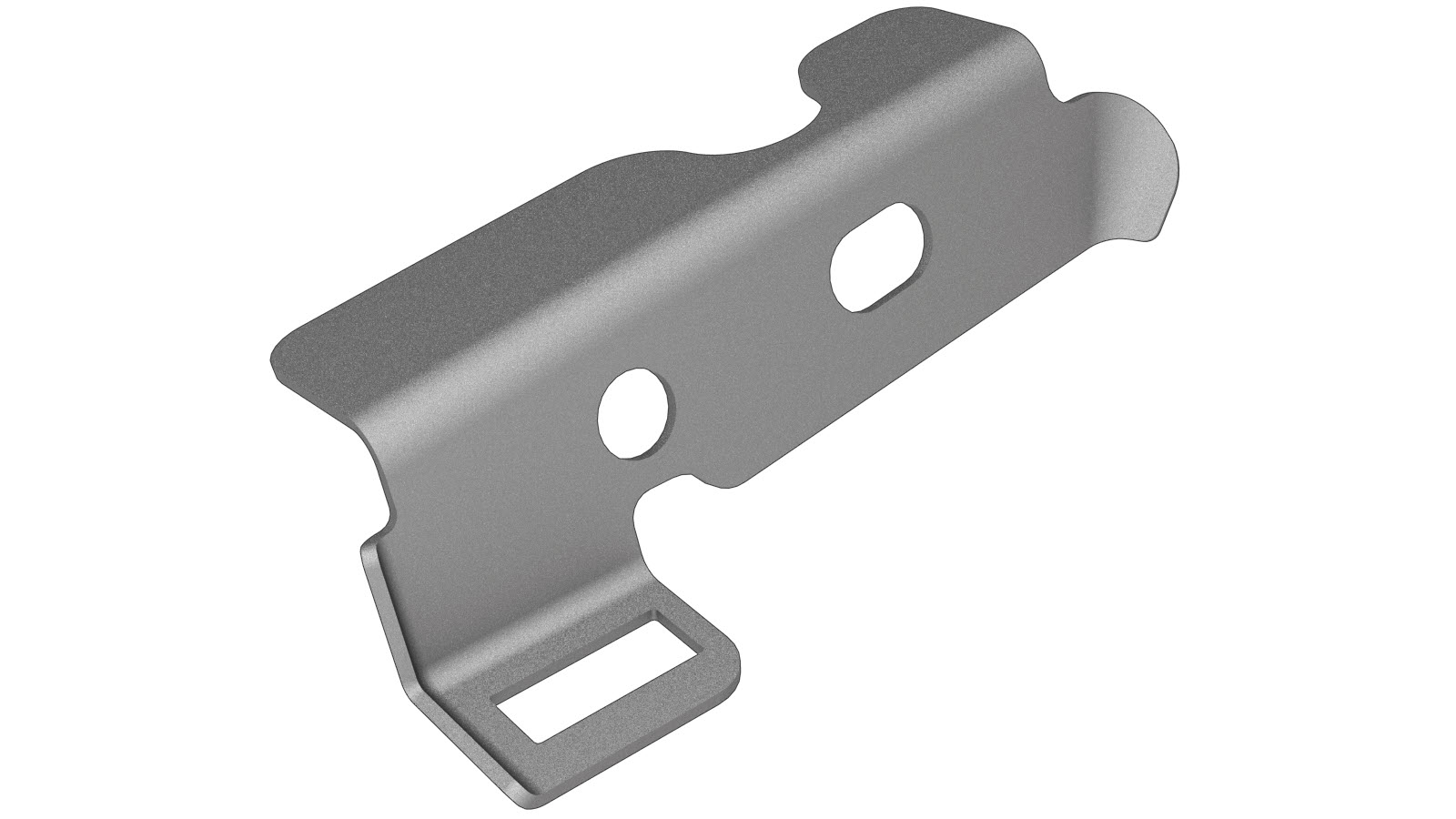

MY COAT HOOK CLIP BRACKET (staffa clip appendiabiti) |
Nota Le staffe clip appendiabiti SX e DX hanno numeri di parte differenti. Ordinare la staffa di ricambio corretta in base alla staffa da sostituire. |
| 2 |
Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
|
|
| 1 | NASTRO BUTILICO | Numero parte Tesla 1032246-00-B. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere il componente originale.
o
saldature a punti di fabbrica
-
Predisporre l'installazione.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
- Applicare nastro butilico per coprire i rivetti installati.
- Eseguire le eventuali operazioni post-riparazione necessarie.
