Rinforzo barra divisoria

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	BARRA DIVISORIA (Rinforzo barra divisoria)
4	Rivetto strutturale a strappo, 6,5 mm
2	Rivetto Flow-Form S28
6	Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere il componente originale.
o saldature a punti di fabbrica
o SPR di fabbrica
Predisporre l'installazione.

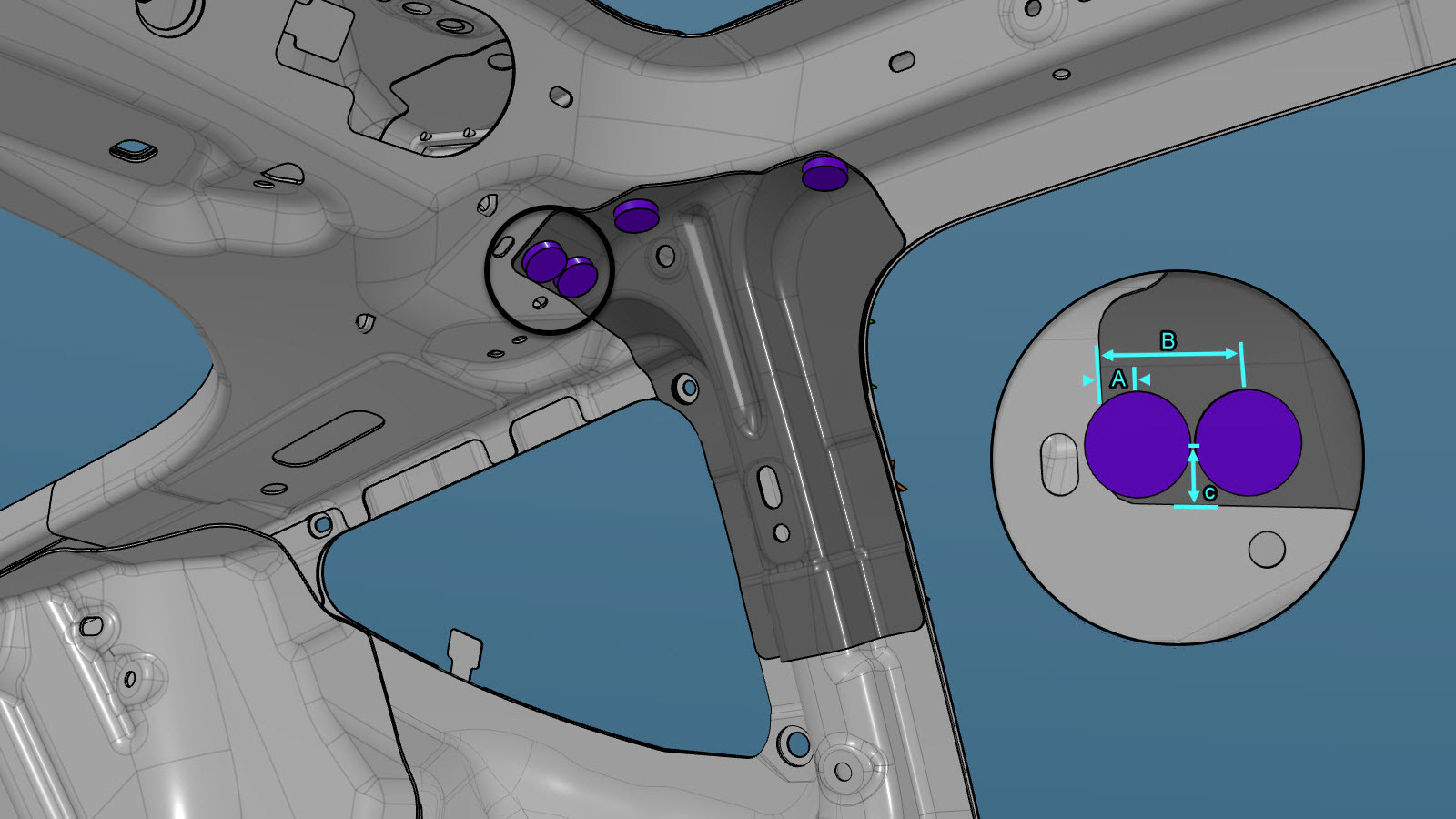

o rivetti strutturali a strappo, 6,5 mm
- A = 7 mm.
- B = 27 mm
- C = 12 mm.
o rivetti Flow-Form, S28

o rivetti Flow-Form, S38
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Eseguire le eventuali operazioni post-riparazione necessarie.
