Sottoscocca posteriore pressofuso (monopezzo)

Informazioni sulla riparazione

Elenco parti

Quantità Descrizione Immagine / Note
1 CAST RUB-SP E-COATED (sottoscocca posteriore monopezzo)
1 ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED (Prolunga passaruota – Anteriore – SX)
1 ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED (Prolunga passaruota – Anteriore – DX)
21 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
12 Rivetto, 4,8 mm
12 Bullone , BOLT&WSHR[FL],M8-1.25x32 Numero parte Tesla 1119448-00-A.
2 Dado rivettato,WFH,M8,4-6,[10],G0109 Numero parte Tesla 1469780-00-B.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo) SX e DX.
  2. Rimuovere il Staffa a boomerang (inferiore) SX e DX.

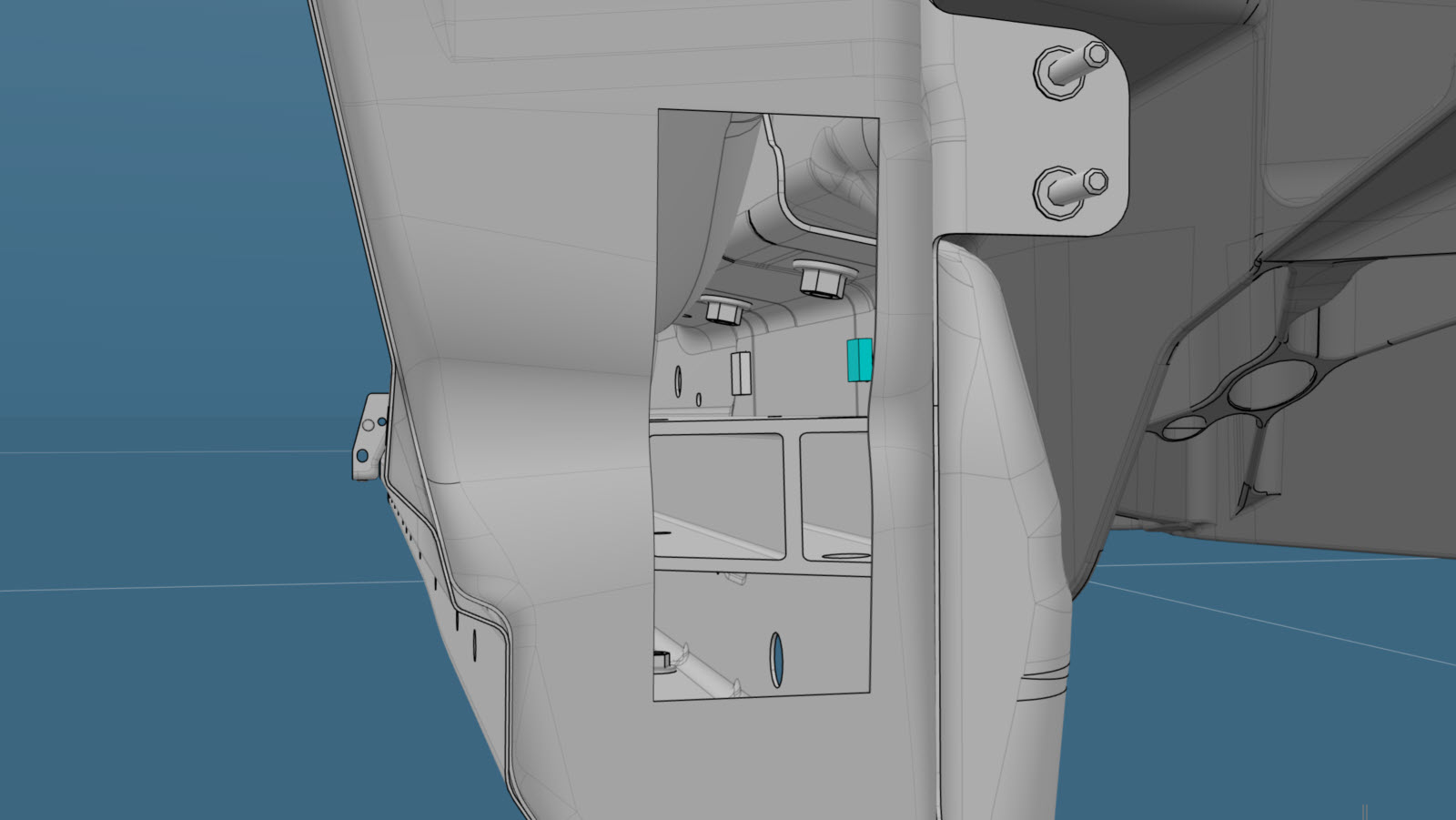

  3. Creare una finestra di accesso alla prolunga del passaruota (anteriore).
    • A = 50 mm.
    • B = 130 mm
    • C = 75 mm.
    • D = 21 mm.
  4. Tagliare i componenti della nuova prolunga del passaruota per realizzare coperture della finestra di accesso lato SX e DX.
    La copertura finita dovrebbe essere 32 mm più larga e 10 mm più alta della finestra di accesso. Le linee tratteggiate nere indicano la finestra di accesso.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Se posizionata correttamente, la copertura si sovrappone di 5 mm ai bordi superiore, inferiore e interno della finestra di accesso. La copertura si sovrappone inoltre di 27 mm al bordo esterno della finestra di accesso.
    • E = 82 mm.
    • F = 140 mm.
  5. Rimuovere il dado rivettato dal nuovo componente.
    Dado rivettato
  6. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o SPR di fabbrica

    Dado rivettato

    o bulloni

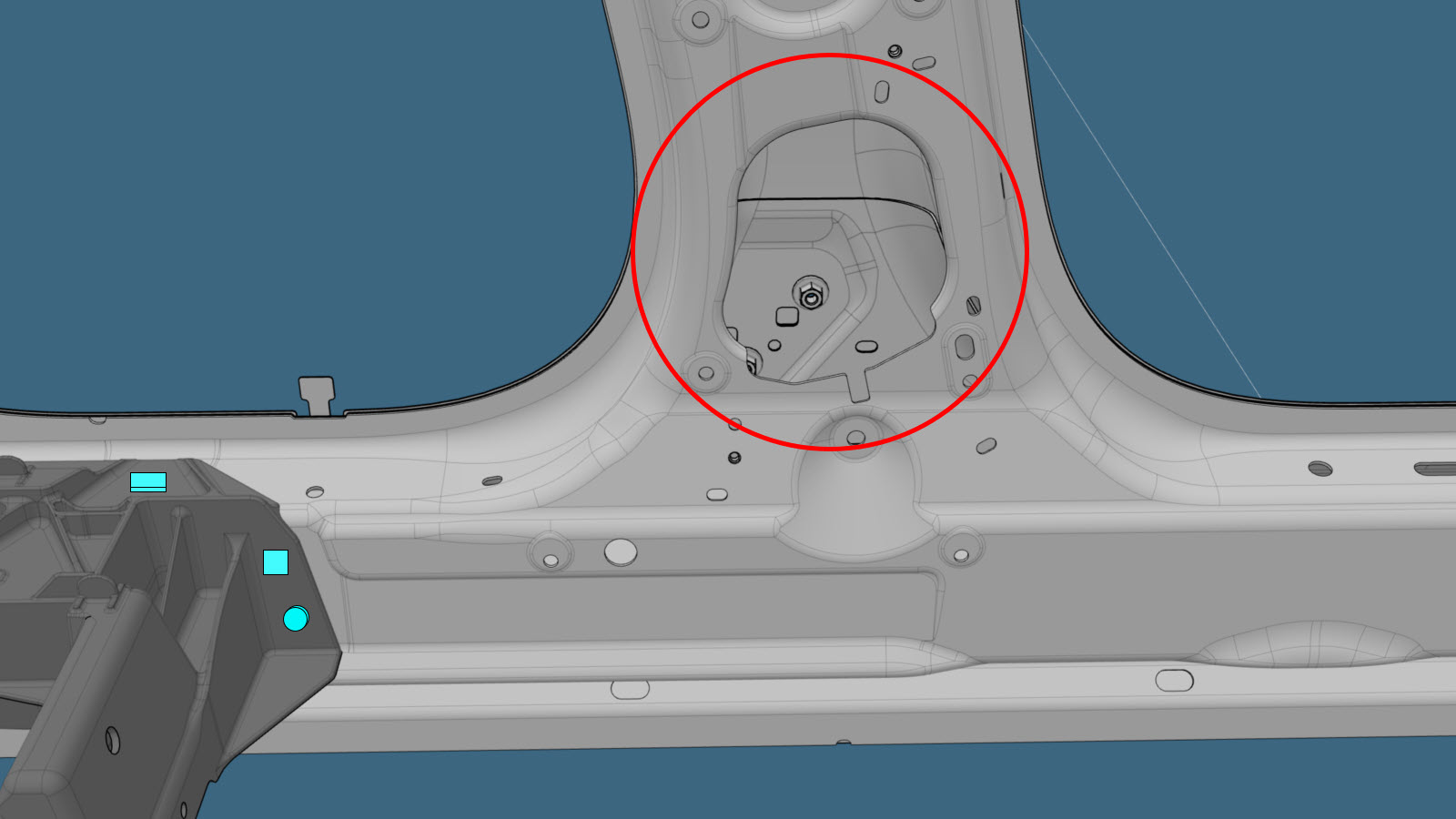

  7. Installare il dado rivettato nella parte interna anello vano porta.
    Dado rivettato
    Informational PurposesAn informational icon, calling your attention
    Nota
    Il dado rivettato si installa da dentro al veicolo.
  8. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.
    o rivetti, 4,8 mm
    • G = 79 mm.
    • H = 24 mm.
    • I = 28 mm.
    • J = 26 mm.
    o rivetti strutturali ad alta resistenza, 6,5 mm
    • K = 17 mm.
    o bulloni
    Informational PurposesAn informational icon, calling your attention
    Nota
    Il bullone cerchiato in rosso viene sostituito solo se era presente sul componente originale.
  9. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  10. Installare il/i nuovo/i componente/i.
    Serrare i bulloni come segue:
    • Bulloni installati in senso verticale nella soglia: 35 Nm.
    • Bulloni installati in senso orizzontale nella soglia: 31 Nm.
  11. Installare il Piastra terminale guida posteriore (per sottoscocca pressofuso monopezzo) SX e DX.
  12. Installare il Staffa a boomerang (inferiore) SX e DX.
  13. Prepararsi all'installazione delle coperture della finestra di accesso.

    o rivetti, 4,8 mm

    Informational PurposesAn informational icon, calling your attention
    Nota
    Se posizionata correttamente, la copertura si sovrappone di 5 mm ai bordi superiore, inferiore e interno della finestra di accesso. La copertura si sovrappone inoltre di 27 mm al bordo esterno della finestra di accesso.
  14. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e delle coperture della finestra di accesso.
  15. Installare le coperture della finestra di accesso.
  16. Installare Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
  17. Eseguire le eventuali operazioni post-riparazione necessarie.
