Gruppo parte interna fiancata posteriore

Elenco parti

Quantità Descrizione Immagine / Note
1 MY Asy, Rear Quarter Inner, SVC E-COAT (gruppo parte interna fiancata posteriore)
14 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
5 Rivetto strutturale a strappo, 6,5 mm
3 Rivetto, 4,8 mm
6 Rivetto Flow-Form S48
2 Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
  2. Rimuovere il Dogleg inferiore.
  3. Rimuovere Parte esterna guida tetto.
  4. Rimuovere il componente originale.

    o saldature a punti di fabbrica

    o perforazione delle saldature a punti di fabbrica
    Informational PurposesAn informational icon, calling your attention
    Nota
    Durante la perforazione di saldature a punti, utilizzare una punta da trapano che crei un foro delle giuste dimensioni per il dispositivo di fissaggio che sostituirà la saldatura a punti.
  5. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Nelle immagini seguenti, la X rossa indica la posizione in cui un dispositivo di fissaggio precedentemente installato non viene sostituito.

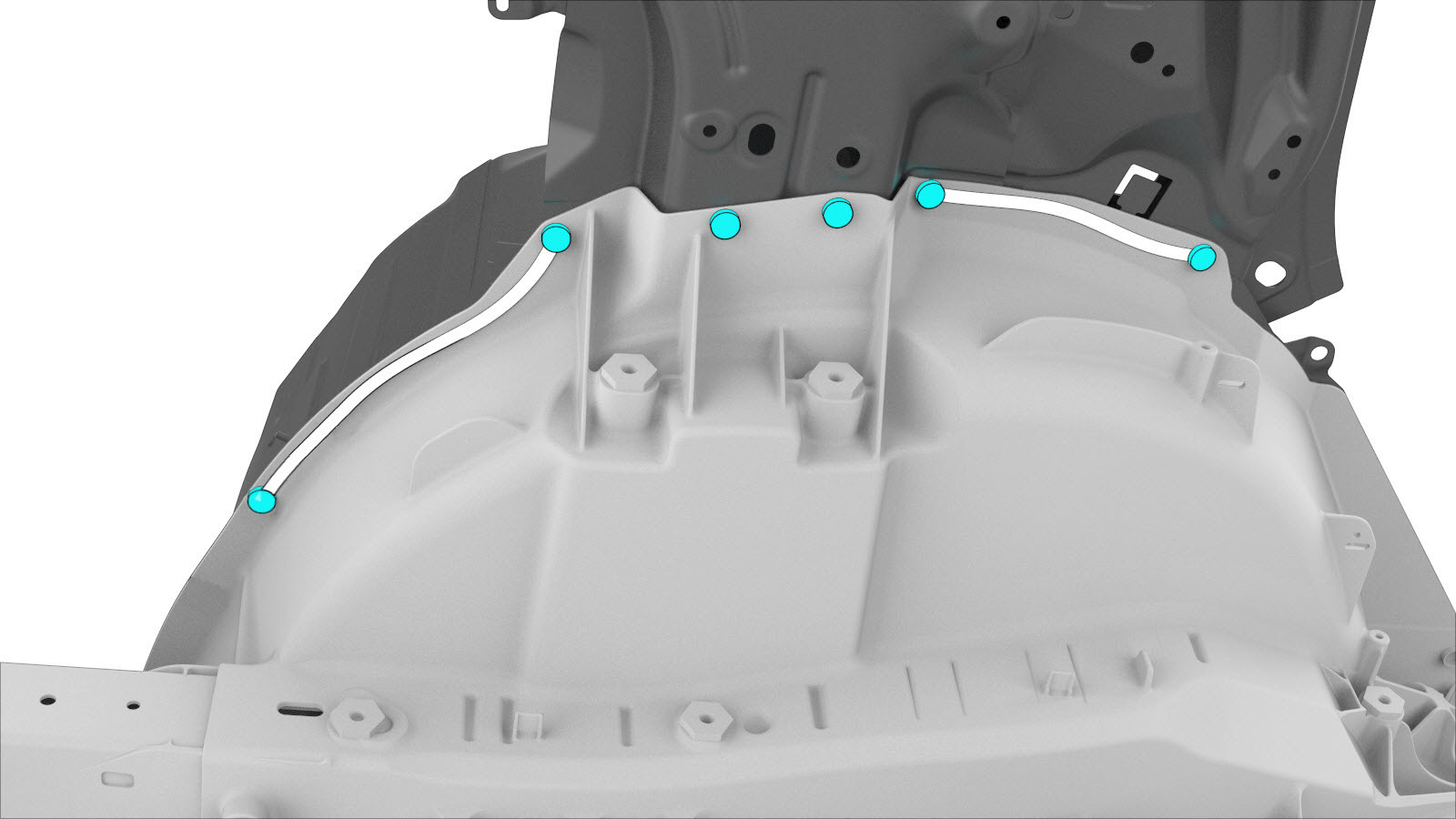

    o rivetti strutturali ad alta resistenza, 6,5 mm

    o rivetti, 4,8 mm

    o rivetti Flow-Form, S48

    o saldature a punti di installazione

    • A = 81 mm
    o rivetti strutturali a strappo, 6,5 mm
    • B = 16 mm
  6. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  7. Installare il/i nuovo/i componente/i.
  8. Eseguire una saldatura a punti di tipo a resistenza.

    o saldature a punti di installazione

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  9. Installare Parte esterna guida tetto.
  10. Installare il Dogleg inferiore.
  11. Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
  12. Installare i dispositivi di fissaggio come indicato.

    o rivetti Flow-Form, S38

  13. Eseguire le eventuali operazioni post-riparazione necessarie.
