Prolunga passaruota (posteriore)

Elenco parti

Quantità Descrizione Immagine / Note
1 MY Asy,WheelHouse Outer,SVC E-COATED (parte esterna passaruota)
2

Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

10

Rivetto, 4,8 mm

2

Rivetto Flow-Form S08

1

Rivetto Flow-Form S18

2

Bullone, testa Torx

Numero parte Tesla 1008833-01-A.
2

Dado

Numero parte Tesla 1006628-01-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere il componente originale.

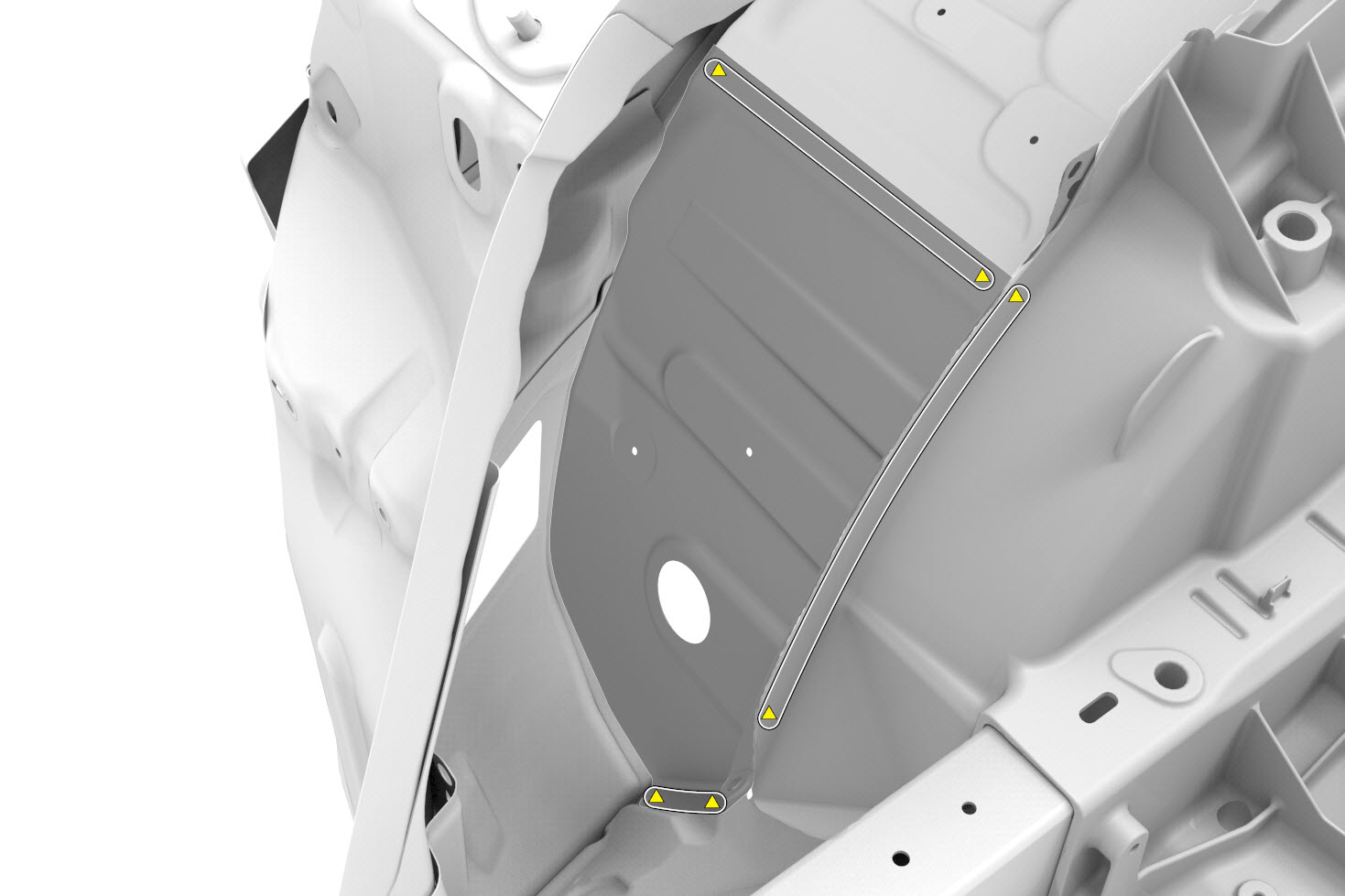

    o saldature a punti di fabbrica

  2. Rimuovere il componente della prolunga posteriore del passaruota dalla parte di ricambio MY Asy,WheelHouse Outer,SVC E-COATED.
  3. Predisporre l'installazione.
    o rivetti, 4,8 mm
    • A = 43 mm
    • B = 7 mm

    o rivetti strutturali ad alta resistenza, 6,5 mm

    o rivetti Flow-Form, S08

    o rivetti Flow-Form, S18

    Bullone, testa Torx

    o saldature a fori in alluminio

    Informational PurposesAn informational icon, calling your attention
    Nota
    Per questa saldatura a fori, eseguire un foro di 6 mm nel punto indicato.
  4. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  5. Installare il/i nuovo/i componente/i.
    Serrare i bulloni a 22 Nm.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Assicurarsi di tagliare l'espanso NVH sotto il subwoofer per fornire gioco per il rivetto.
  6. Eseguire una saldatura GMA.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  7. Eseguire le eventuali operazioni post-riparazione necessarie.
