Dogleg inferiore
Informazioni sulla riparazione
- Qualsiasi sezione singola o combinazione di sezioni del dogleg inferiore può essere sostituita a condizione che vengano utilizzate le linee di taglio a cui si fa riferimento dalla porzione Descrizioni delle sezioni del dogleg inferiore di questo documento.
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|
| 1 | Dogleg Lower (Dogleg inferiore completo) |
|
| 6 |
Rivetto strutturale a strappo, 6,5 mm
|
|
| 6 |
Rivetto Flow-Form S38
|
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Descrizioni delle sezioni del dogleg inferiore
| Sezionamento dogleg inferiore | |
|---|---|
|
Il dogleg inferiore (mostrato di seguito) è un unico componente e può essere sostituita con una sola riparazione: |
In alternativa, invece di sostituire il dogleg inferiore completo, le aree del dogleg inferiore possono essere sostituite utilizzando singole porzioni del dogleg inferiore seguendo le linee di taglio descritte in questo documento. |
|
|
|
| Descrizioni sezioni parte esterna anello vano porta | |
|---|---|
|
Sezione dogleg
Rivetto strutturale a strappo, 6,5 mm
Nota

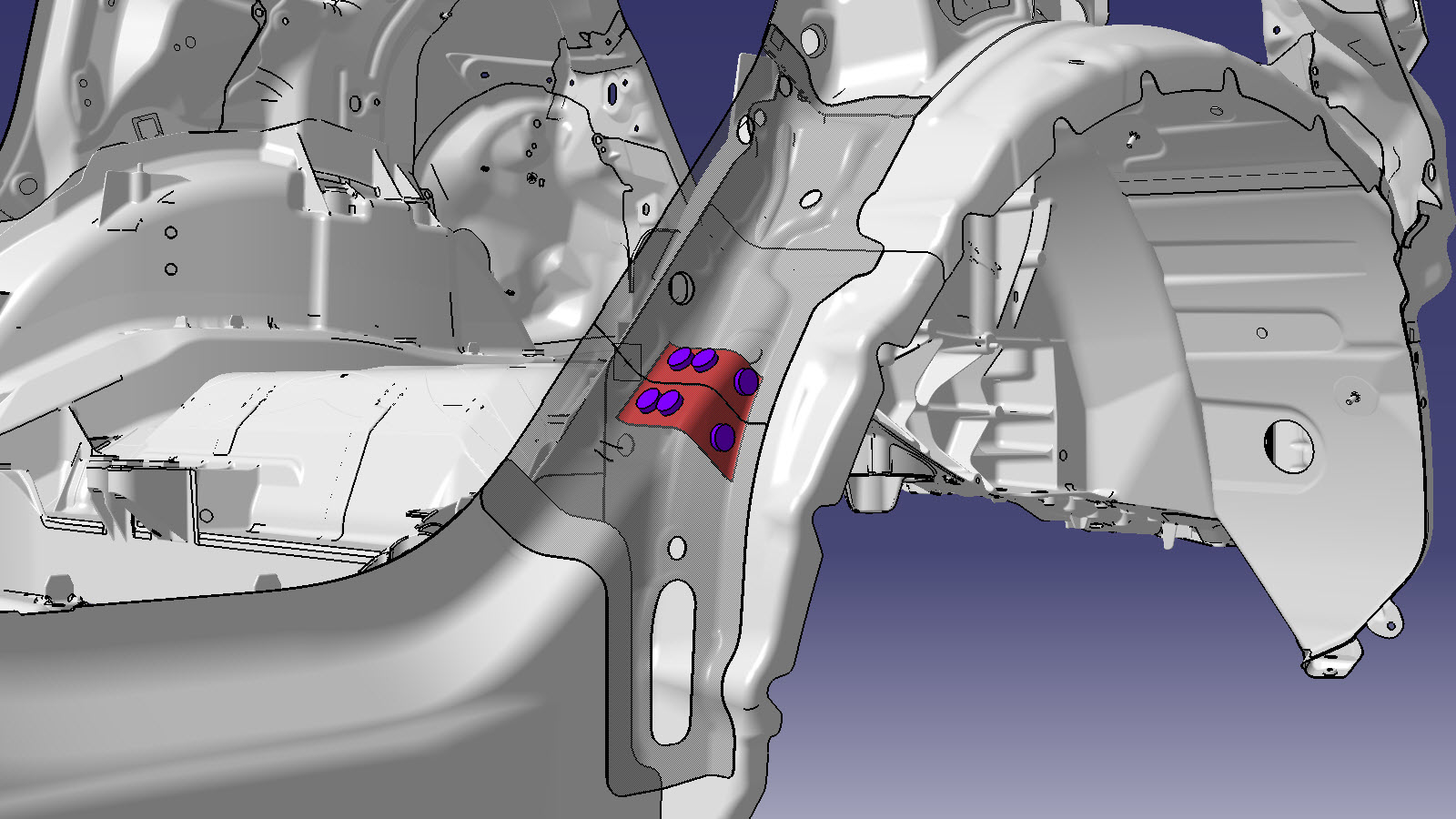

Creare una piastra di supporto
Larghezza 75 mm e installare come indicato. |
|
Procedura di riparazione
-
Rimuovere la porzione necessaria del Carrozzeria esterna per esporre il componente sottostante da sostituire.
-
Rimuovere il componente originale.
NotaSe si sostituisce una sezione del dogleg inferiore: Rimuovere solo la sezione e i dispositivi di fissaggio nella sezione da sostituire.
o
SPR di fabbrica
o
saldature a punti di fabbrica
-
Predisporre l'installazione.
o
saldature a punti di installazione
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
-
Eseguire una saldatura a punti di tipo a resistenza.
AvvertenzaLa mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.AvvertenzaNon effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
-
Installare la porzione del Carrozzeria esterna che è stata rimossa per esporre il componente da sostituire.
-
Installare il dispositivo di fissaggio come indicato.
- Eseguire le eventuali operazioni post-riparazione necessarie.
