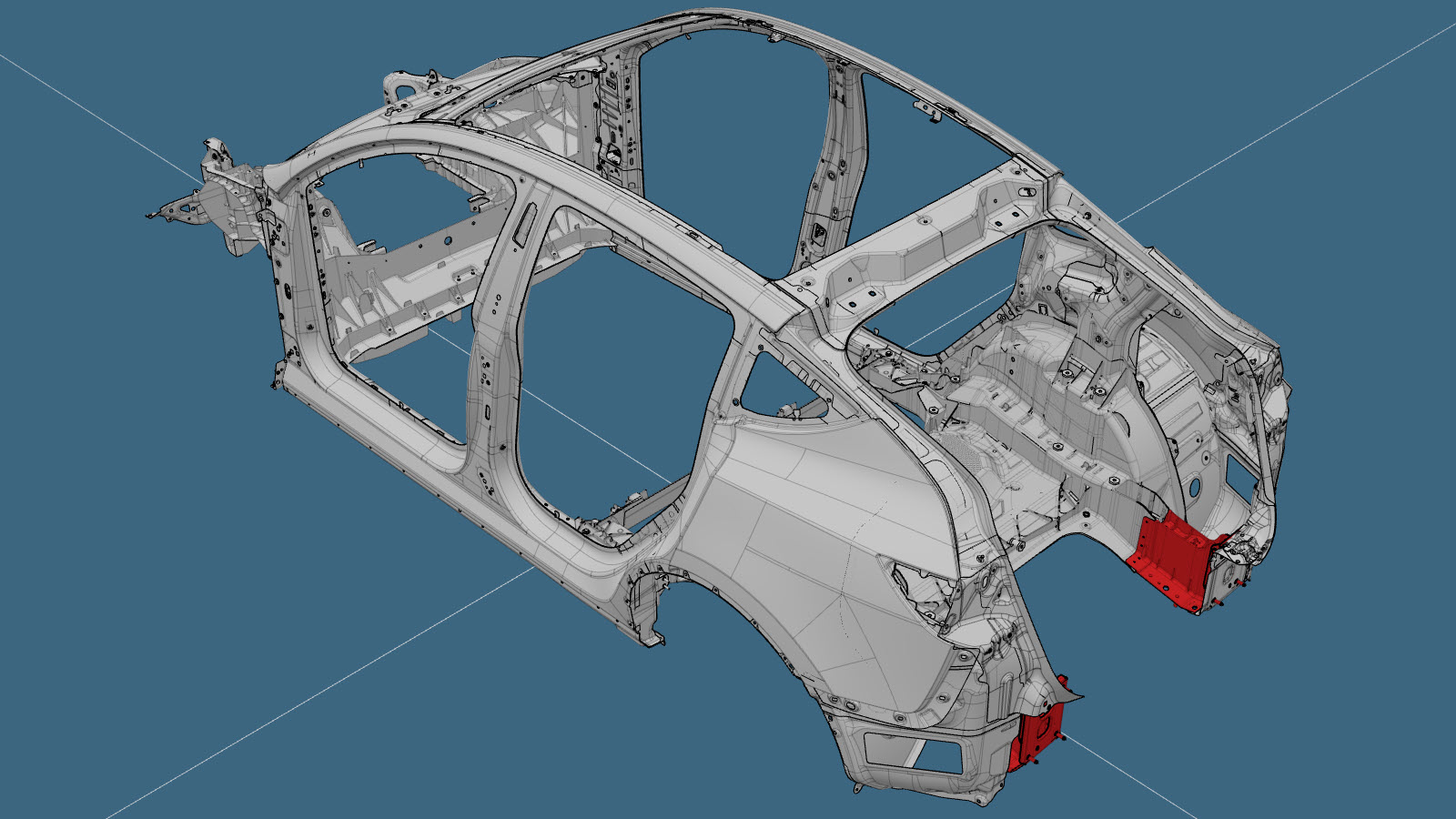

Guida posteriore (sezione piccola)

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
Questa procedura può essere completata senza utilizzare un ponte sollevatore.

Elenco parti


Quantità	Descrizione	Immagine / Note

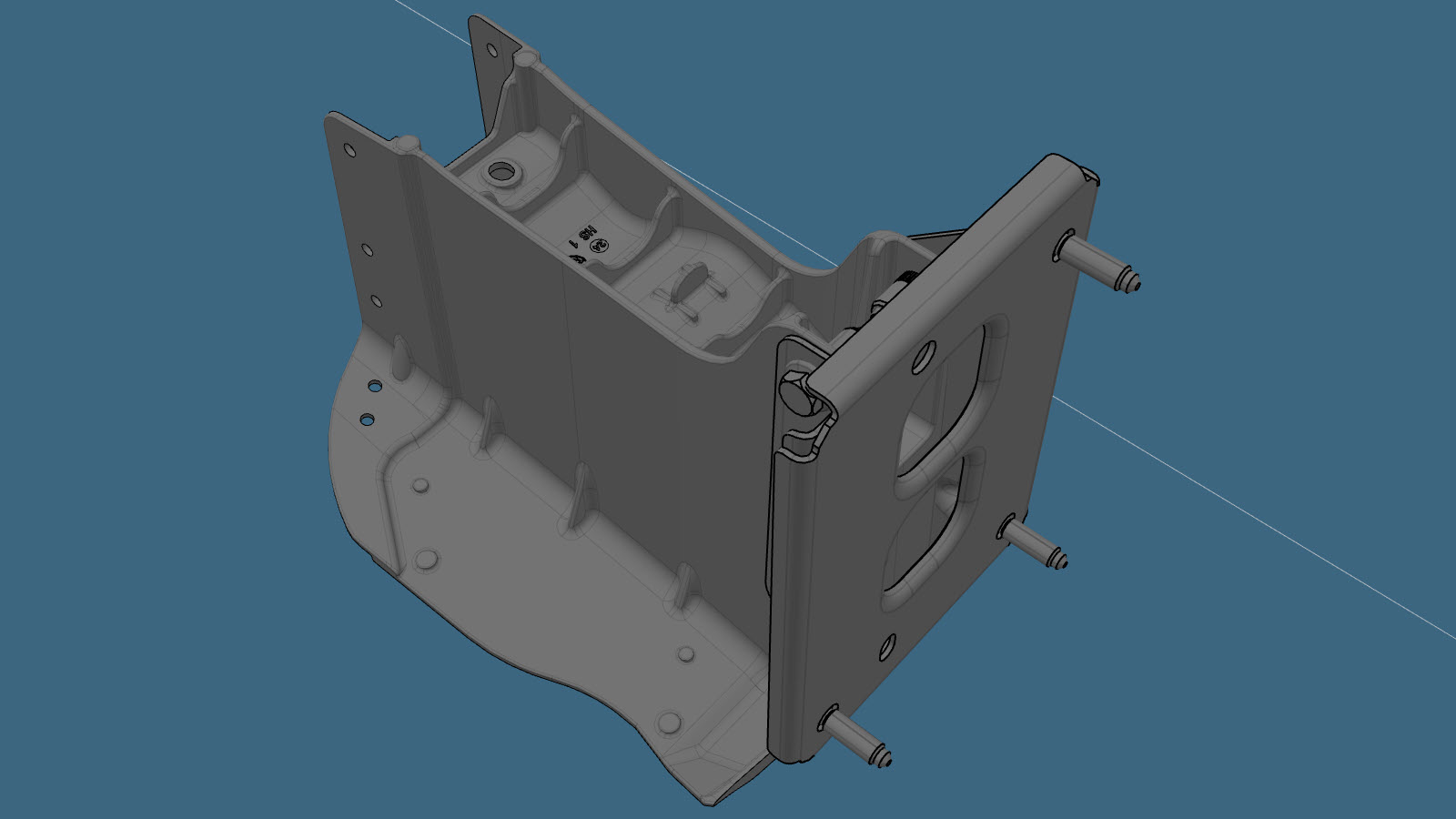

1	MY RUB RAIL SMAL SERVICE ASSEMBLY (guida posteriore - sezione piccola)

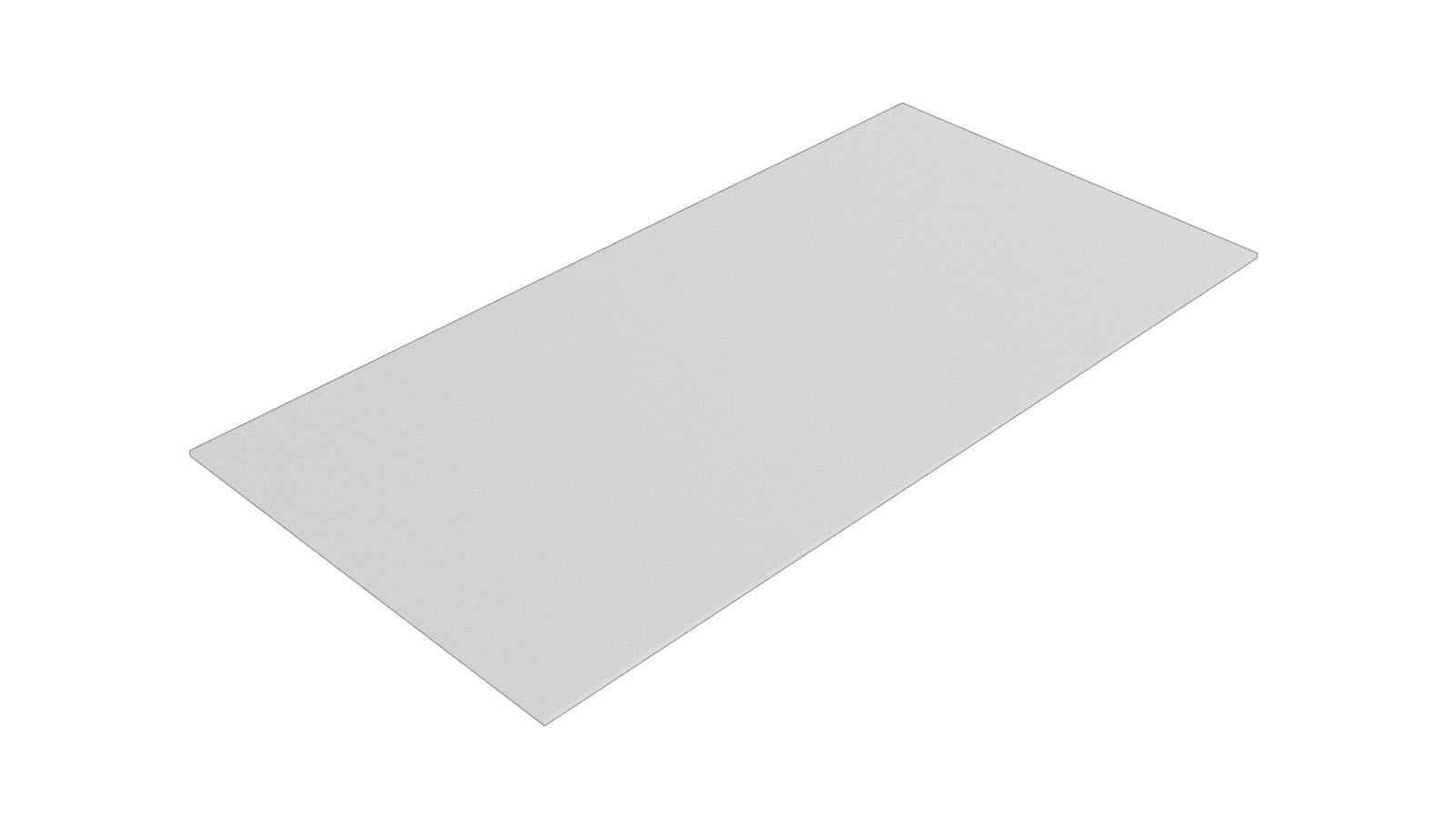

1	BUTYL FOIL PATCH 300X150x2MM (nastro sigillante in lamina butilica)	Numero parte Tesla 1004969-00-A.

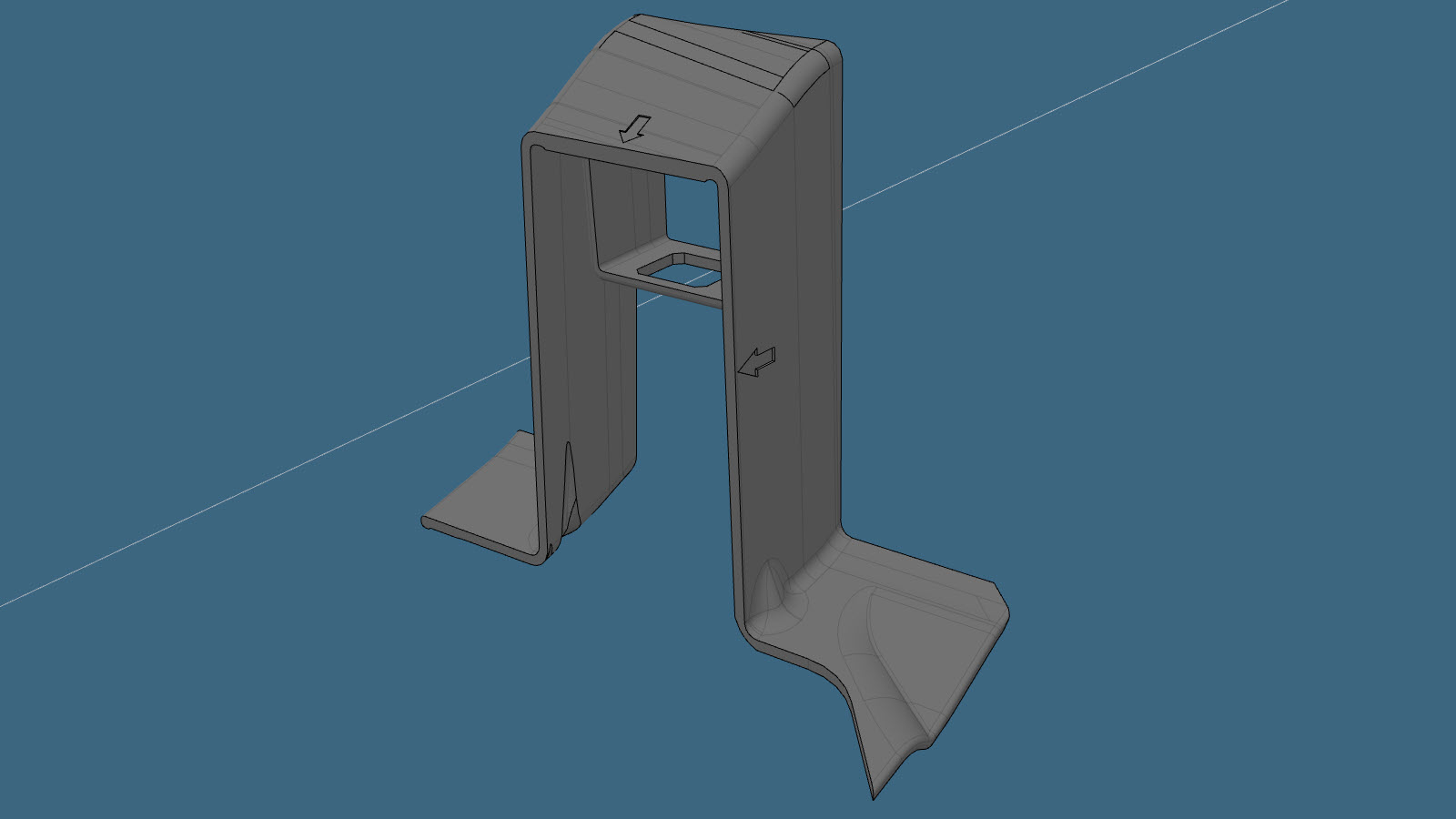

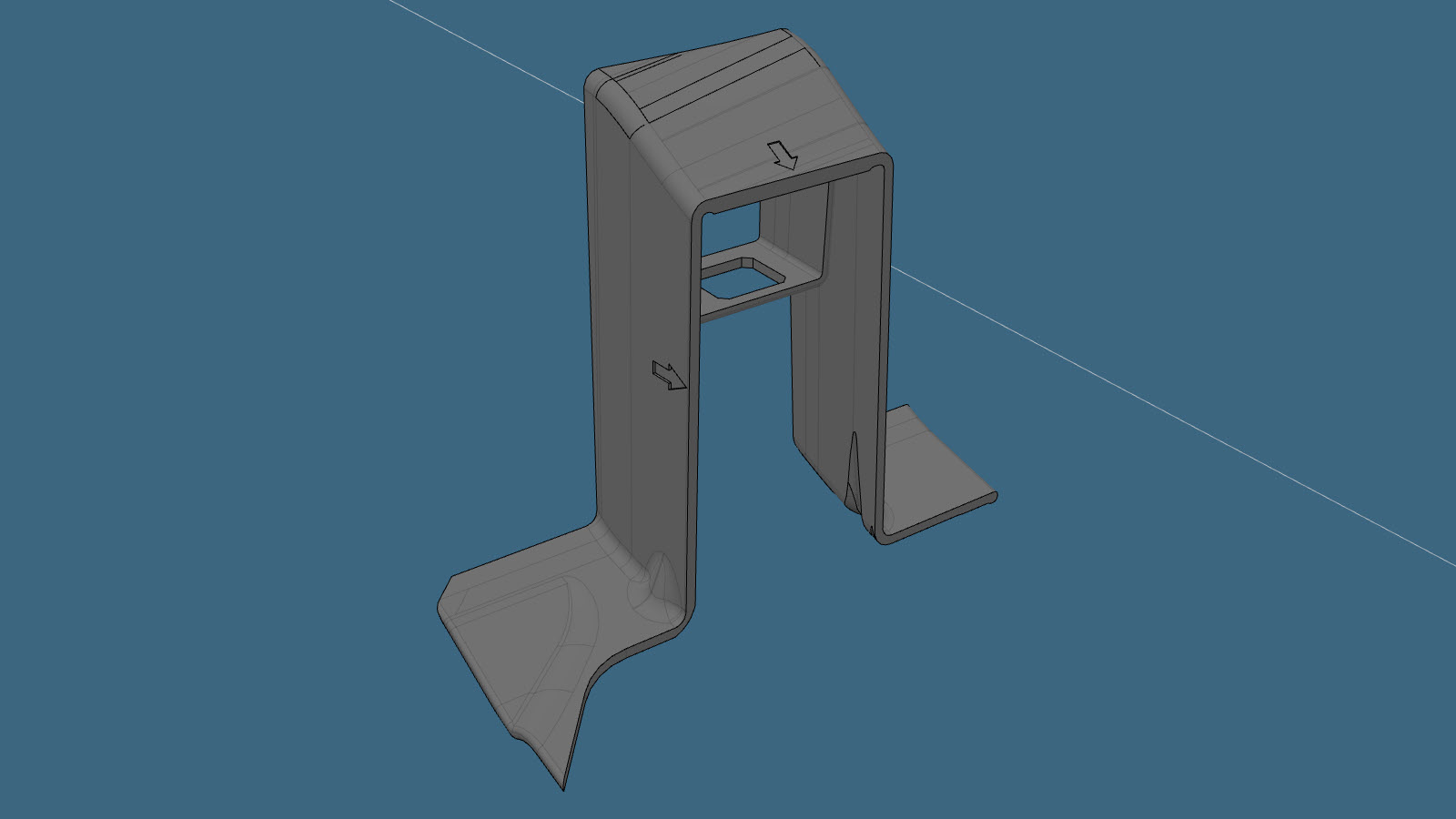

1	MODEL Y RUB SMALL CUTLINE JIG - LEFT HAND	Numero parte Tesla 2173884-00.
1	MODEL Y RUB SMALL CUTLINE JIG - RIGHT HAND	Numero parte Tesla 2173885-00.
10	Rivetto strutturale a flangia ad alta resistenza, 6,5 mm

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
Rimuovere Staffa a boomerang (inferiore).
Contrassegnare la linea di taglio sul componente originale.

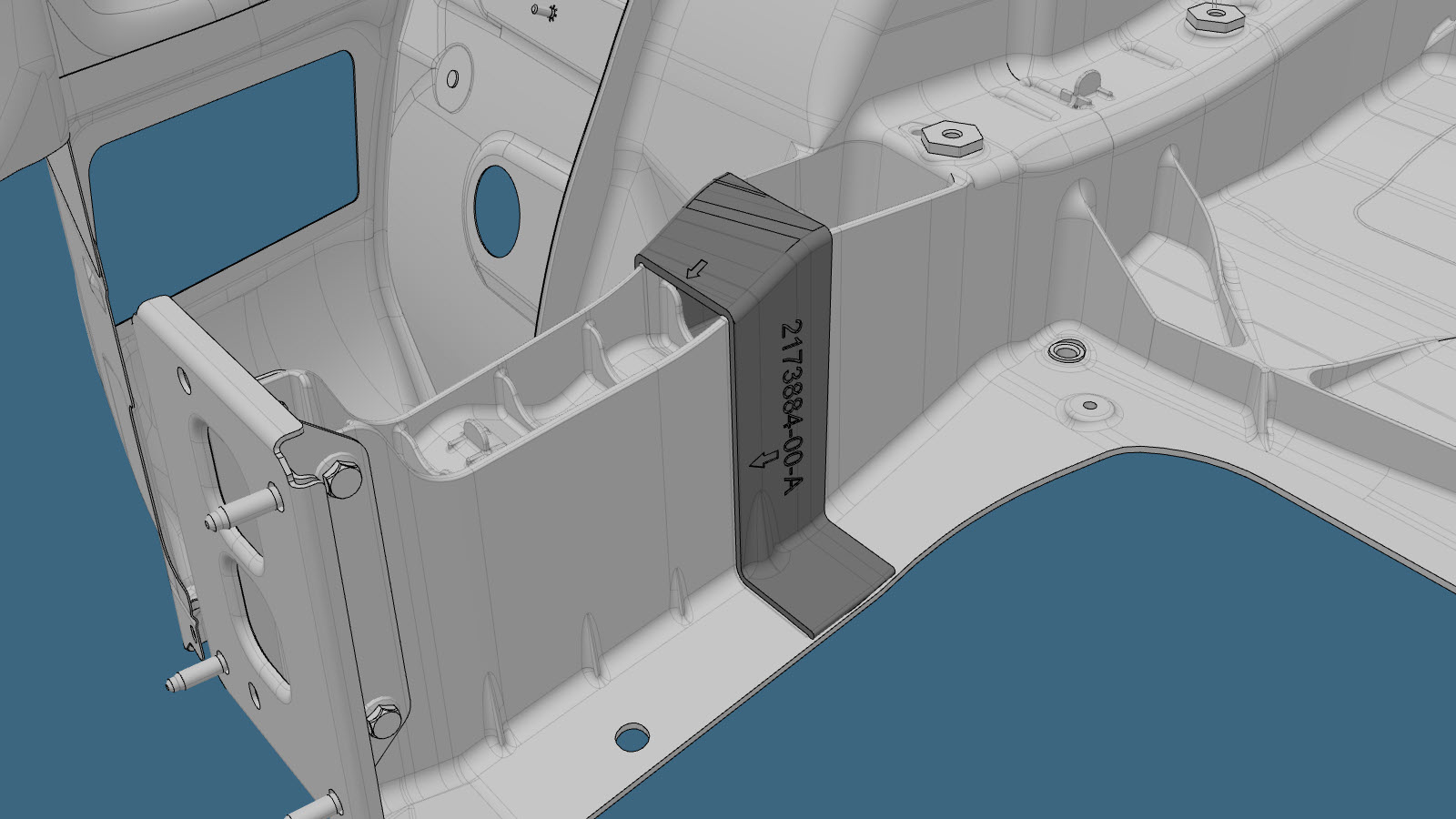

Fissare la maschera della linea di taglio come mostrato, quindi contrassegnare la linea di taglio verso la parte posteriore del veicolo.
Nota
Evitare di danneggiare le maschere in modo da poterle riutilizzare.
Rimuovere il componente originale.

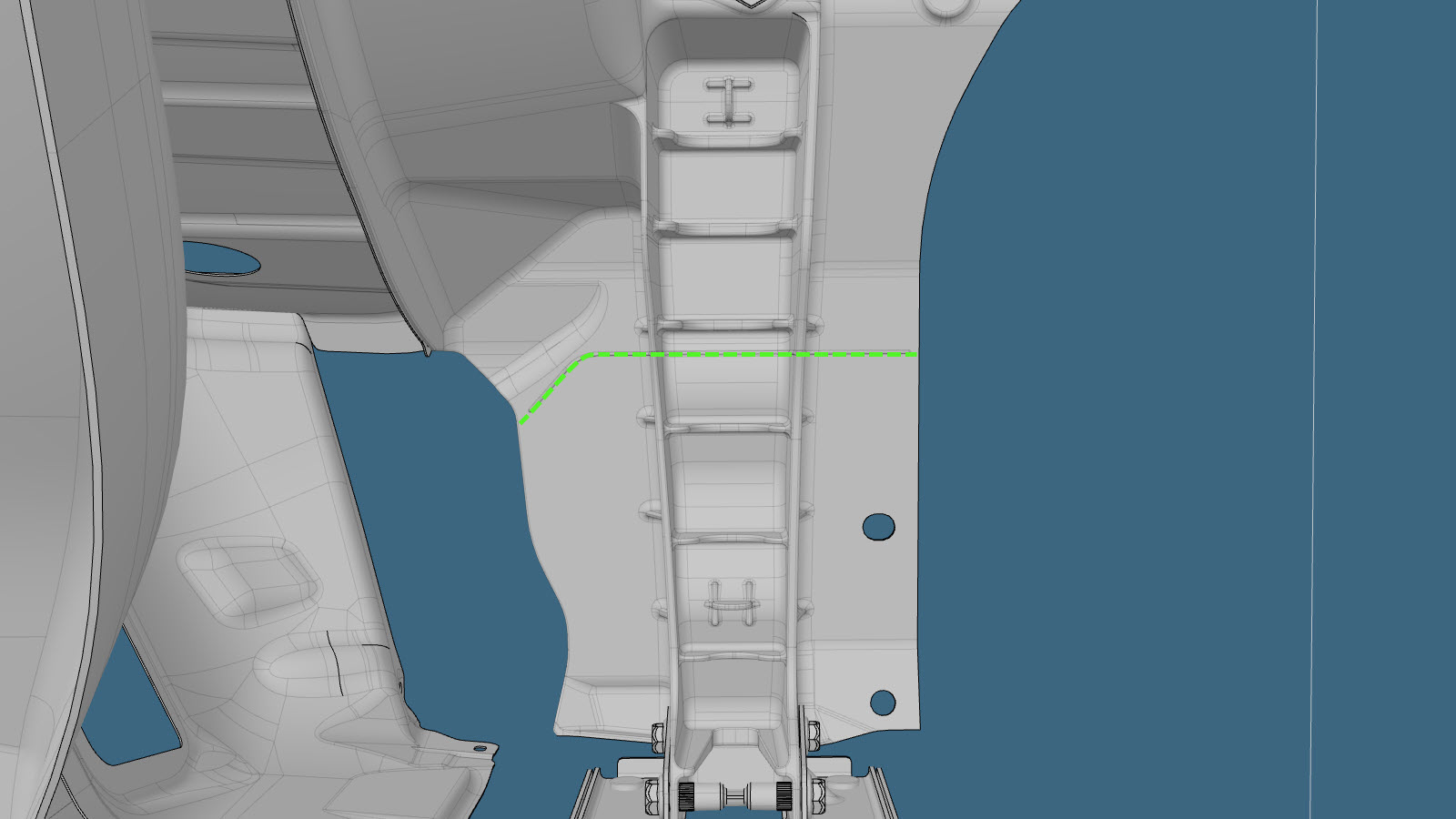

Linea di taglio
Nota
Praticare il taglio più vicino possibile al bordo posteriore della linea di taglio contrassegnata sul componente originale e adattarla secondo necessità. Ridurre il più possibile gli spazi.
Predisporre l'installazione.

Testare il nuovo componente.
Nota
Non sono consentiti spazi nelle aree evidenziate in rosso (gli angoli della guida telaio superiore).
Nota

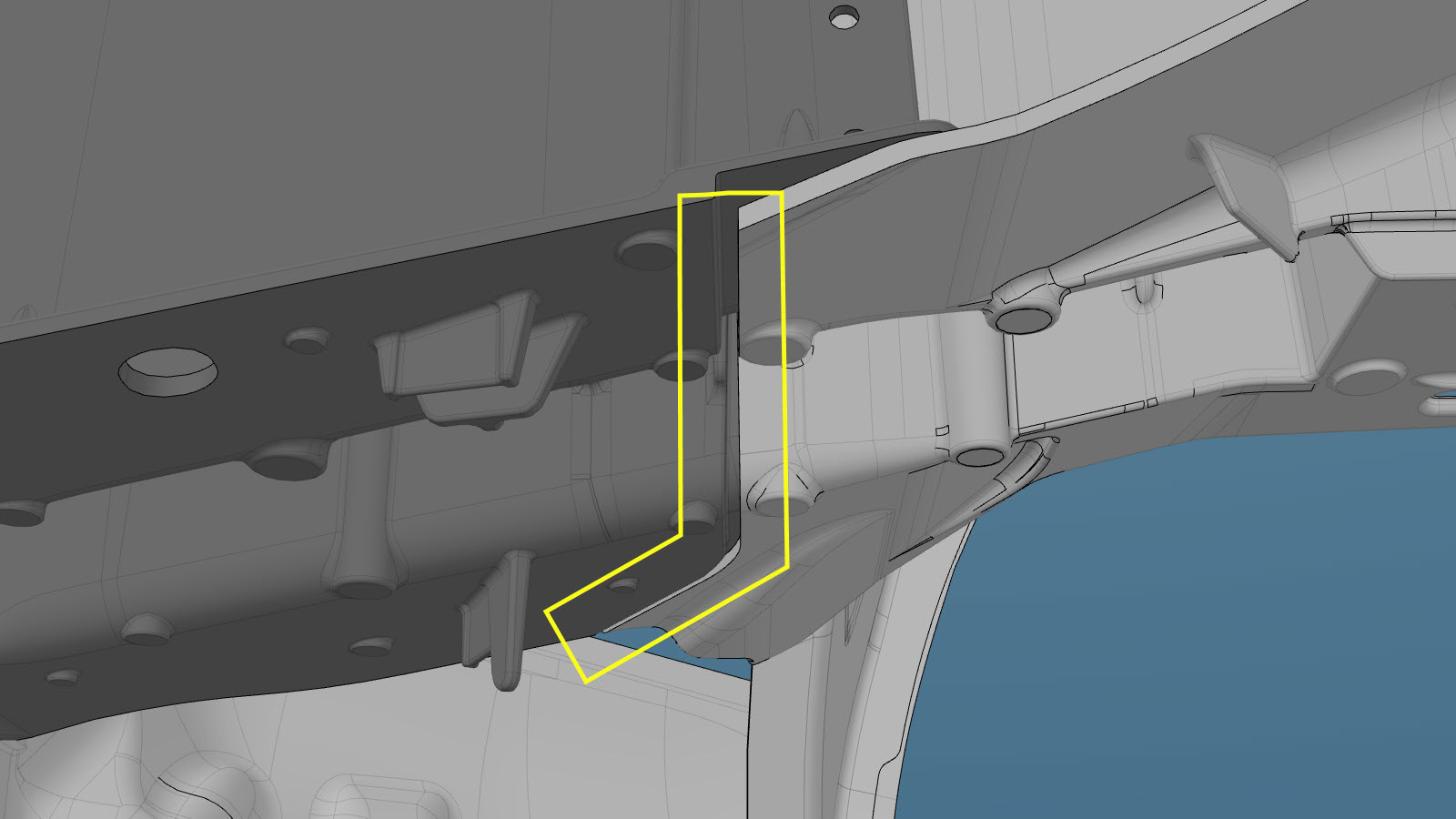

Sono consentiti spazi fino a 4 mm nelle aree evidenziate in giallo.
Nota

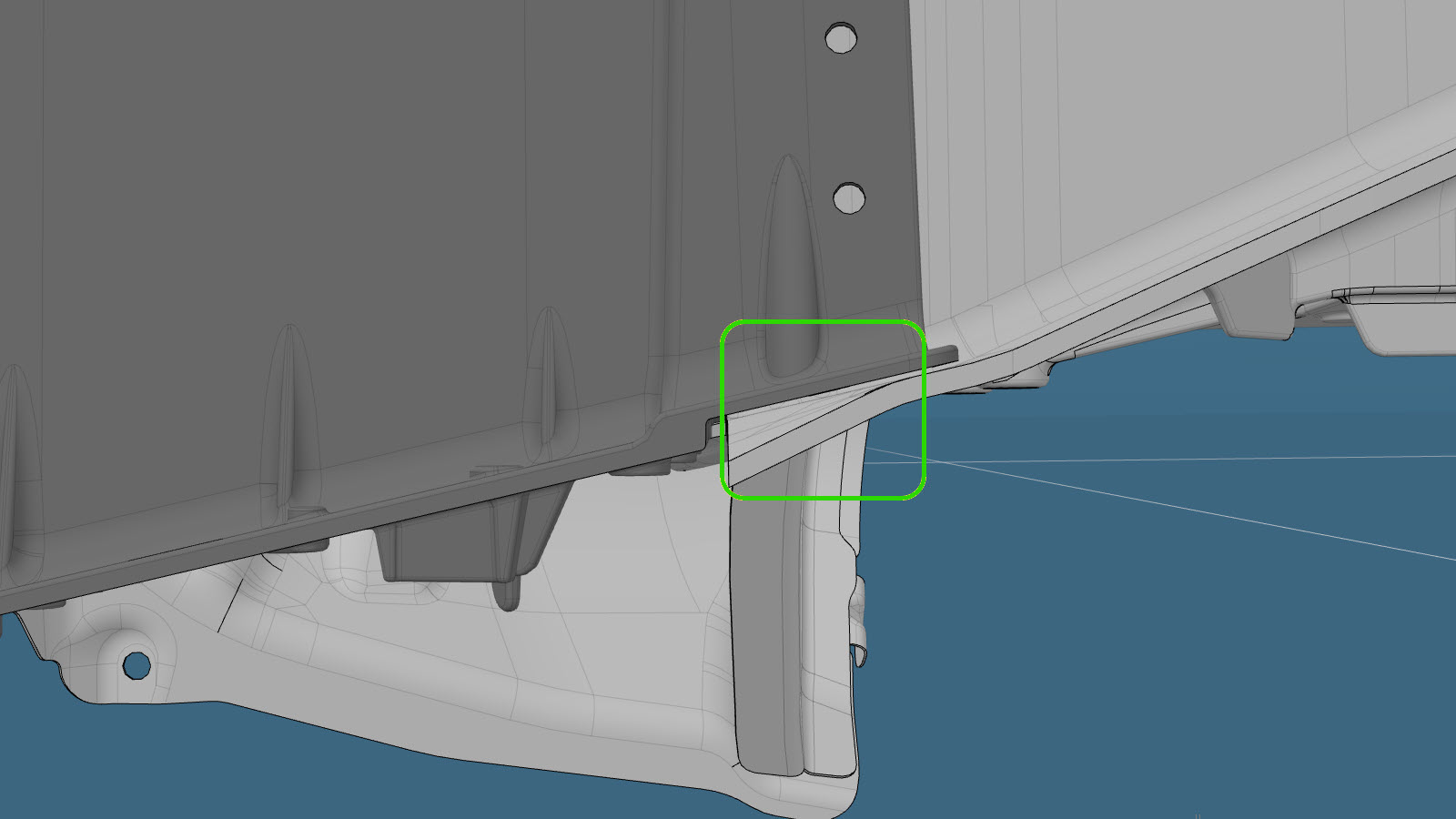

Sono consentiti spazi nell'area evidenziata in verde.
Predisporre l'installazione.
o rivetti strutturali ad alta resistenza, 6,5 mm
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.

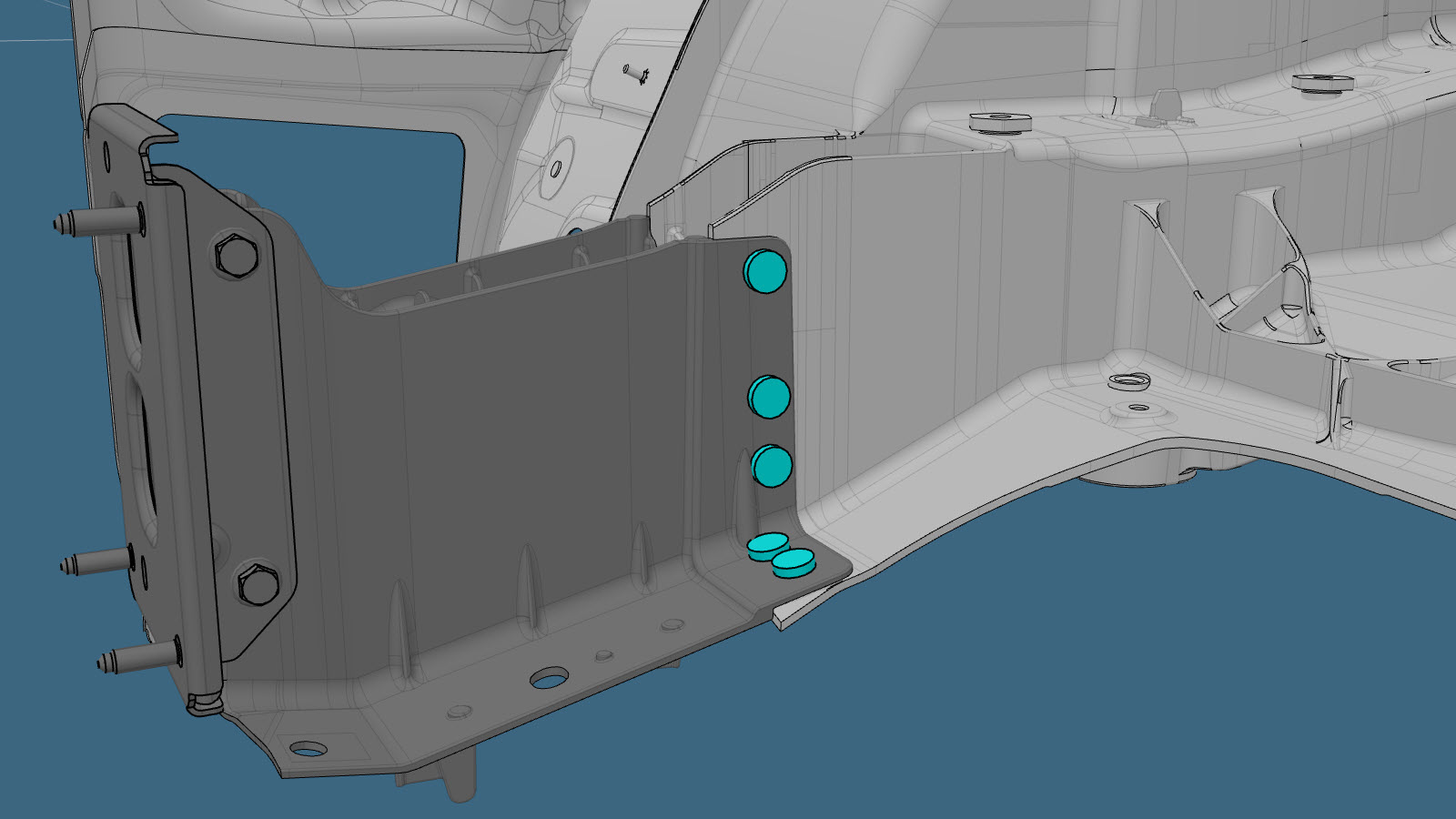

Installare il/i nuovo/i componente/i.

Nota
Applicare sigillante per giunzioni sul giunto tra il nuovo componente e il sottoscocca pressofuso posteriore.

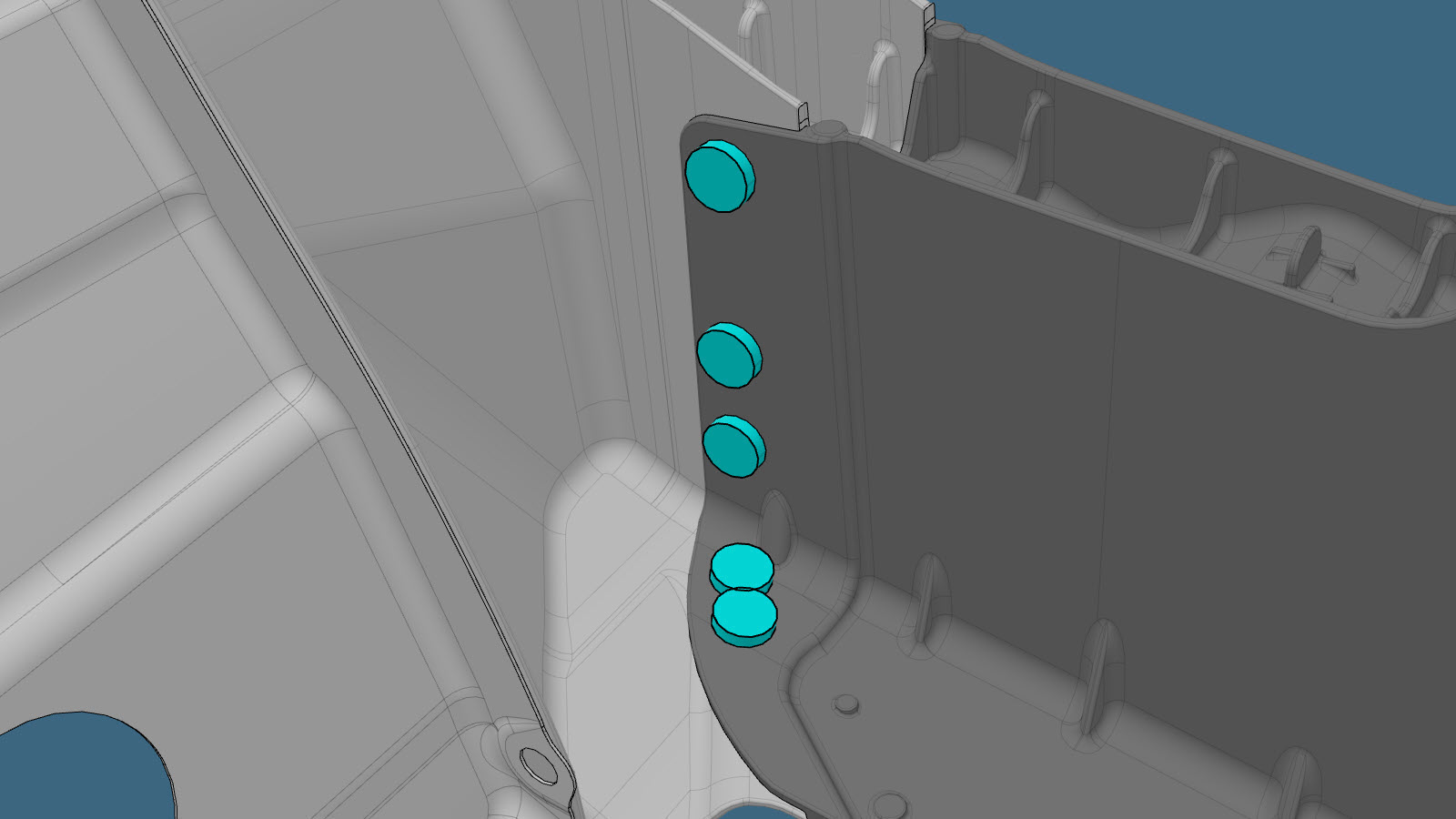

Installare Staffa a boomerang (inferiore).
Nota

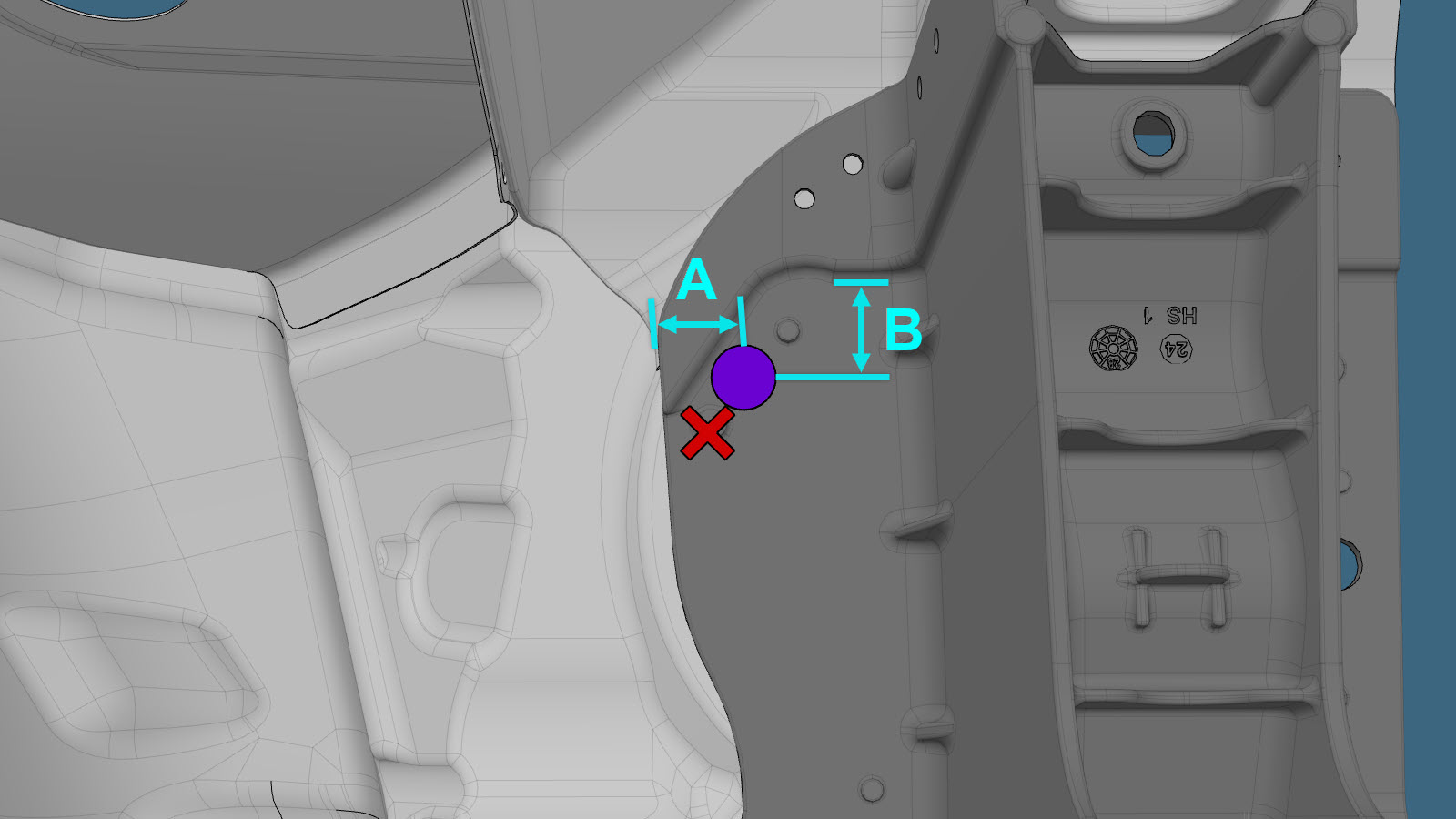

Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.
o rivetti strutturali a strappo, 6,5 mm
- A = 26 mm
- B = 31 mm
Nota
Ricollocare il dispositivo di fissaggio indicato nella posizione specificata per la procedura relativa alla staffa a boomerang (inferiore), in modo da evitare urti con il perno di espulsione.
Installare Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).

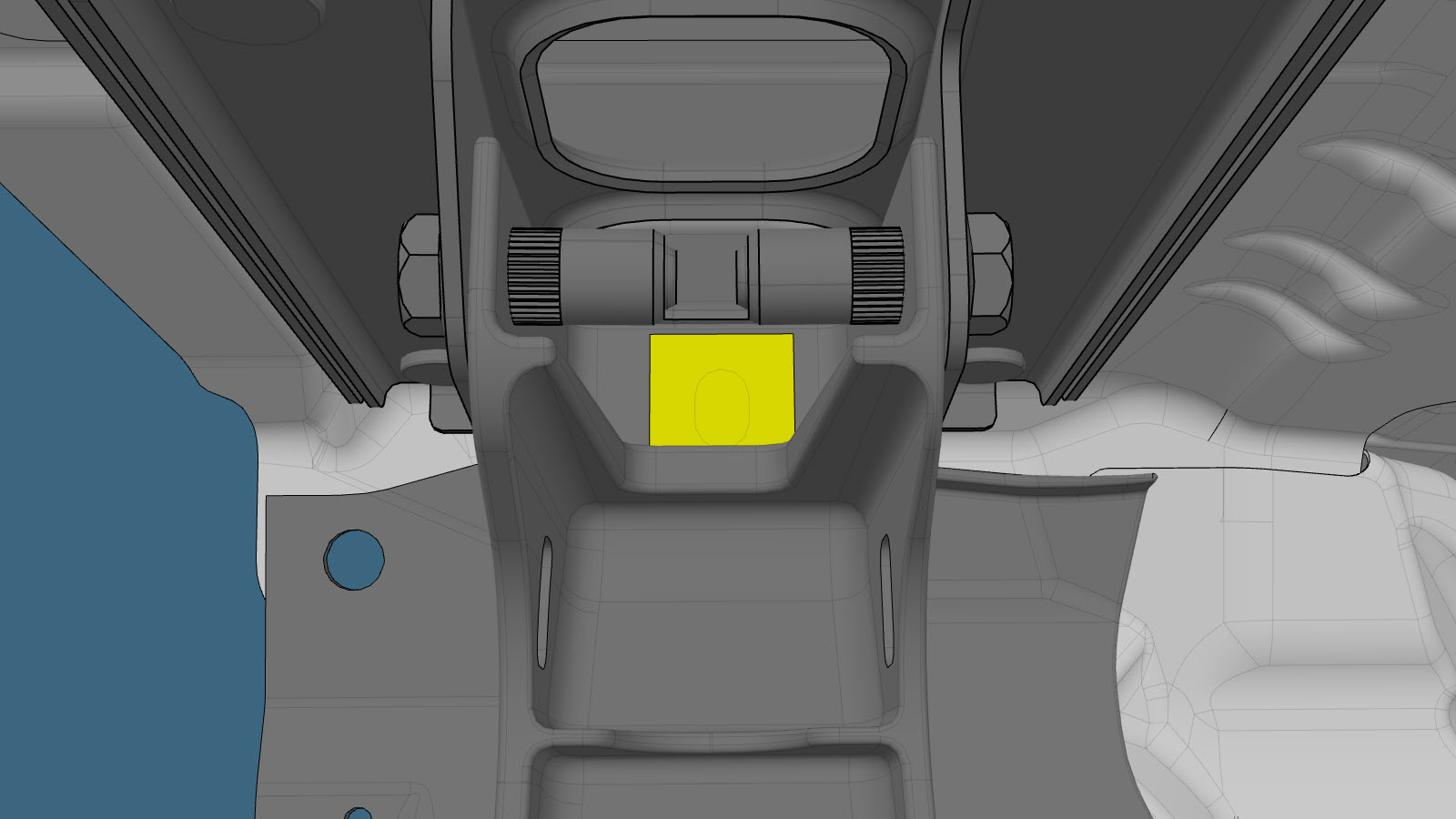

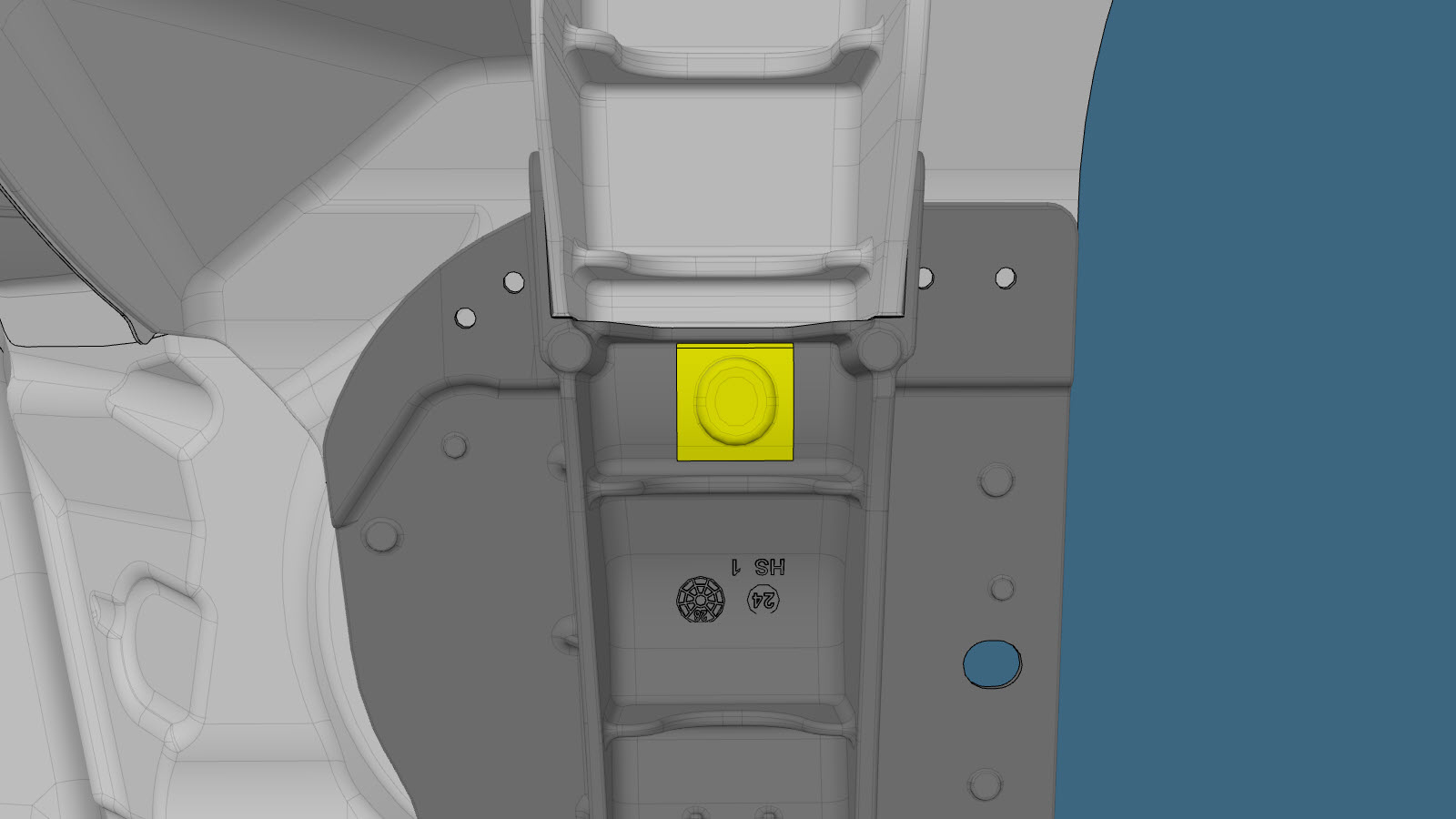

Installare il sigillante in butile come indicato.
Eseguire le eventuali operazioni post-riparazione necessarie.
