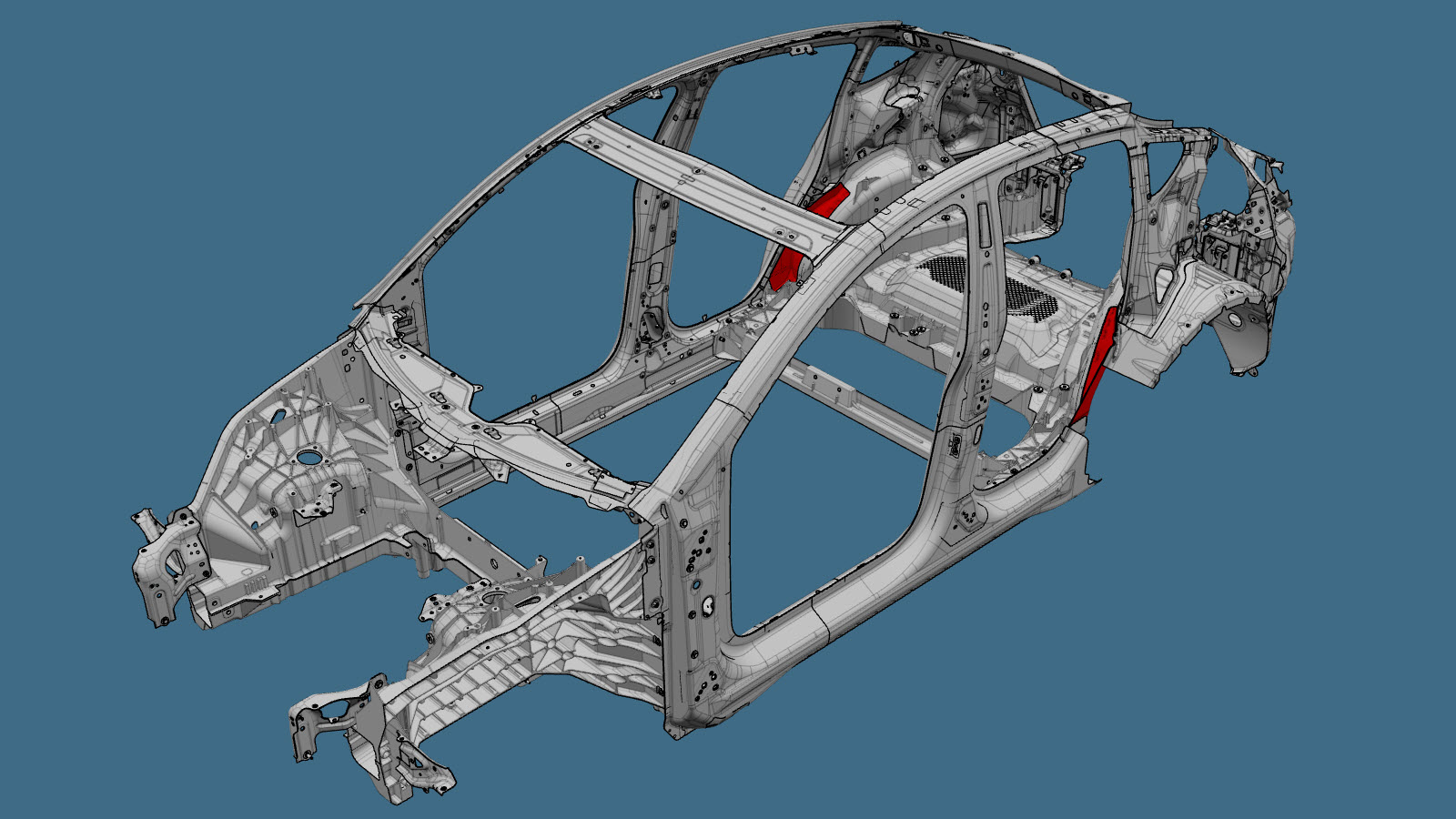

Parte interna del passaruota (sezione anteriore)

Elenco parti

Quantità Descrizione Immagine / Note

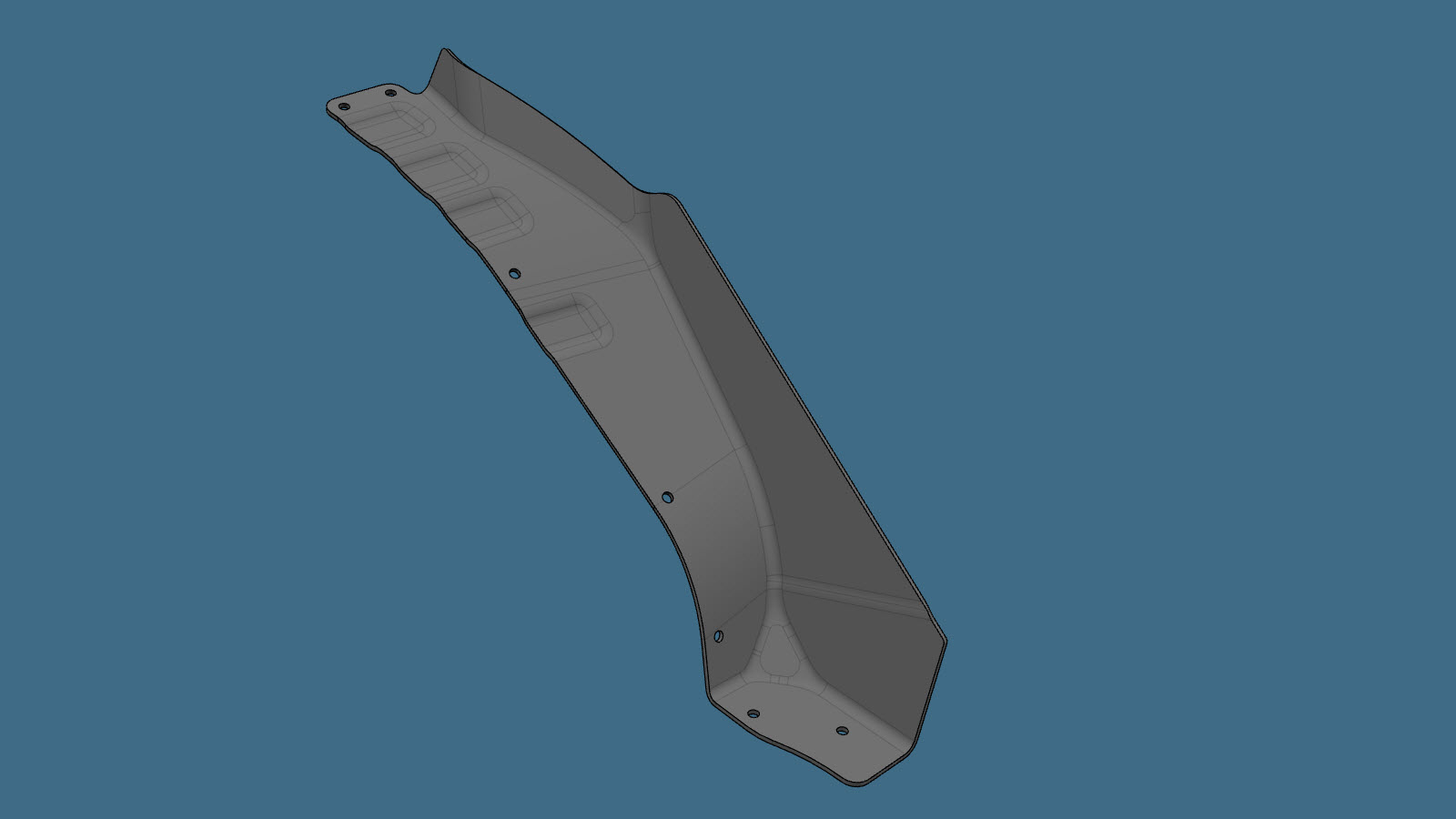

1 MY RUB FRONT WHEELHOUSE SERVICE PANEL (sezione anteriore del passaruota)
7 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
1 Rivetto Flow-Form S38

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Prolunga passaruota (anteriore).
  2. Rimuovere il componente originale.

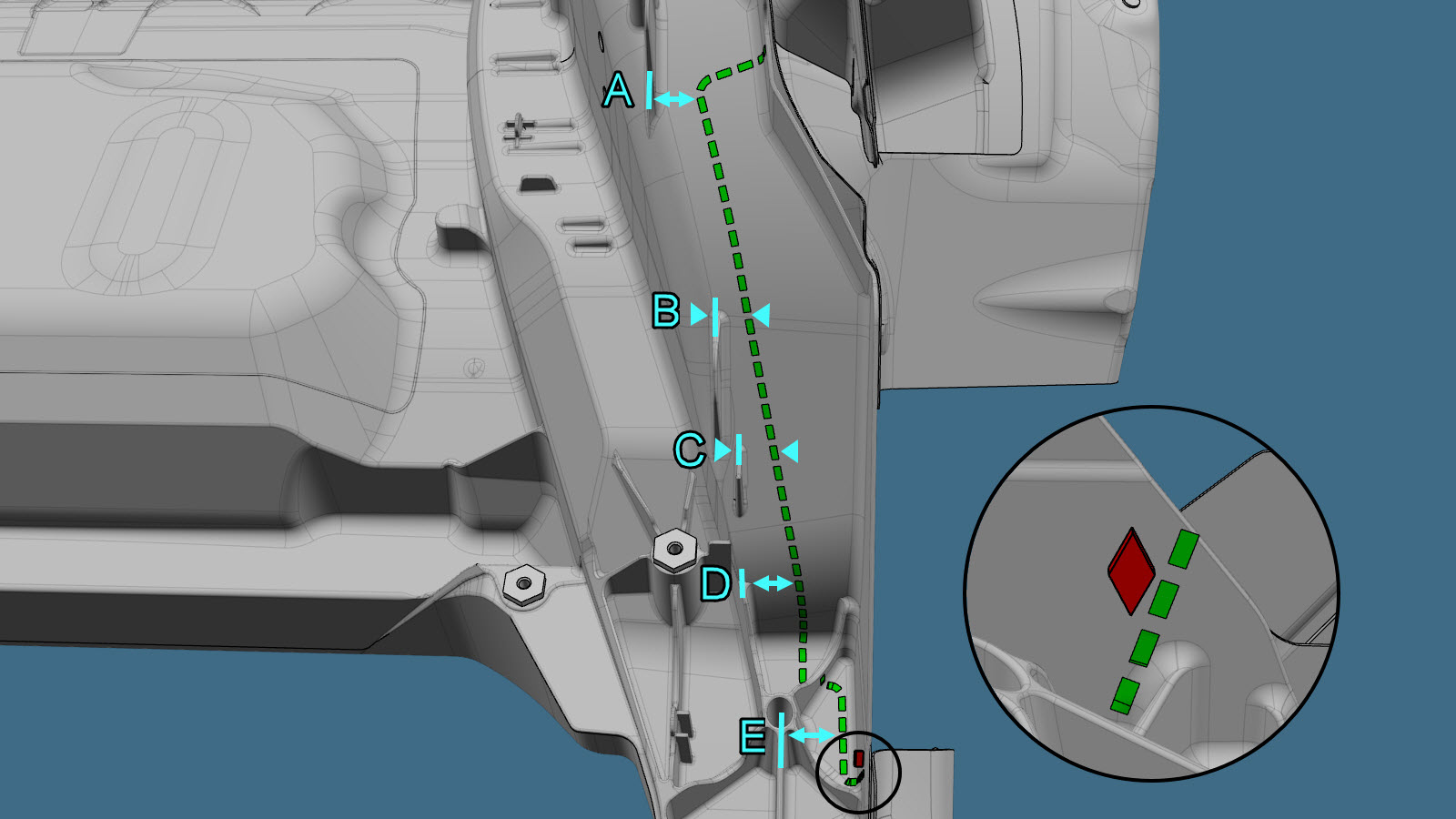

    Linea/punto di riferimento
    Linea di taglio
    • A = 30 mm
    • B = 19 mm
    • C = 22 mm
    • D = 39 mm
    • E = 42 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Le misurazioni mostrate indicano i confini esterni (dimensioni massime) dell'area di riparazione; un'area di riparazione più piccola potrebbe essere tagliata. Se l'estensione del danno è maggiore di quest'area, contattare Tesla Collision Repair per ricevere assistenza.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Utilizzare la parte di ricambio come riferimento per la rimozione del materiale dal sottoscocca posteriore pressofuso. Tagliare in base alle necessità finché la parte di ricambio è adatta all'area di riparazione.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La porzione restante del passaruota deve sovrapporsi con la parte di ricambio di almeno 25 mm nelle aree interne.

    o SPR di fabbrica

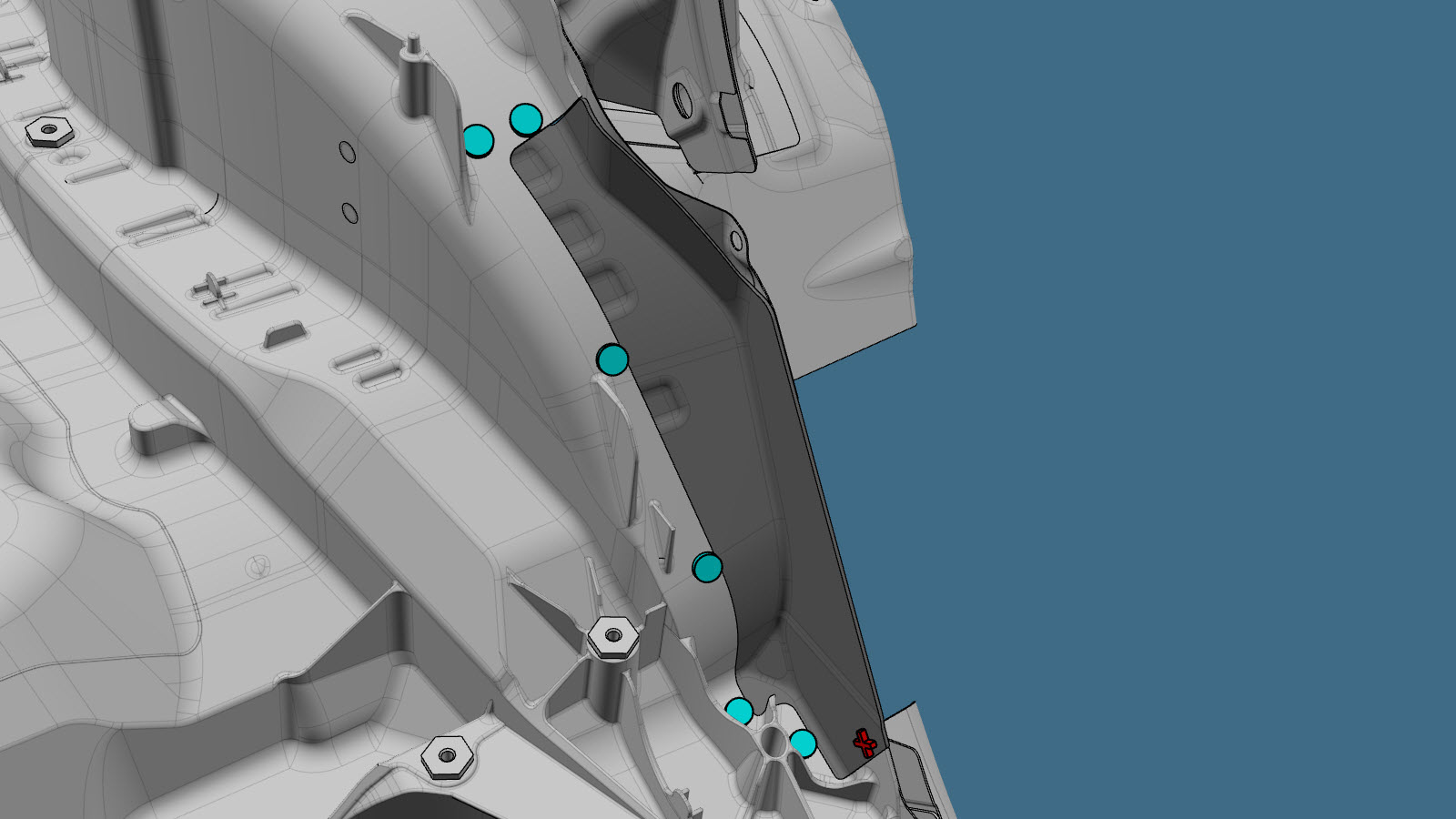

  3. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    La parte di ricambio viene installata dal lato inferiore del passaruota.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

    Linea/punto di riferimento

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La porzione restante del passaruota deve sovrapporsi con la parte di ricambio di almeno 25 mm nelle aree interne.

    o rivetti strutturali ad alta resistenza, 6,5 mm

    o rivetti Flow-Form, S38

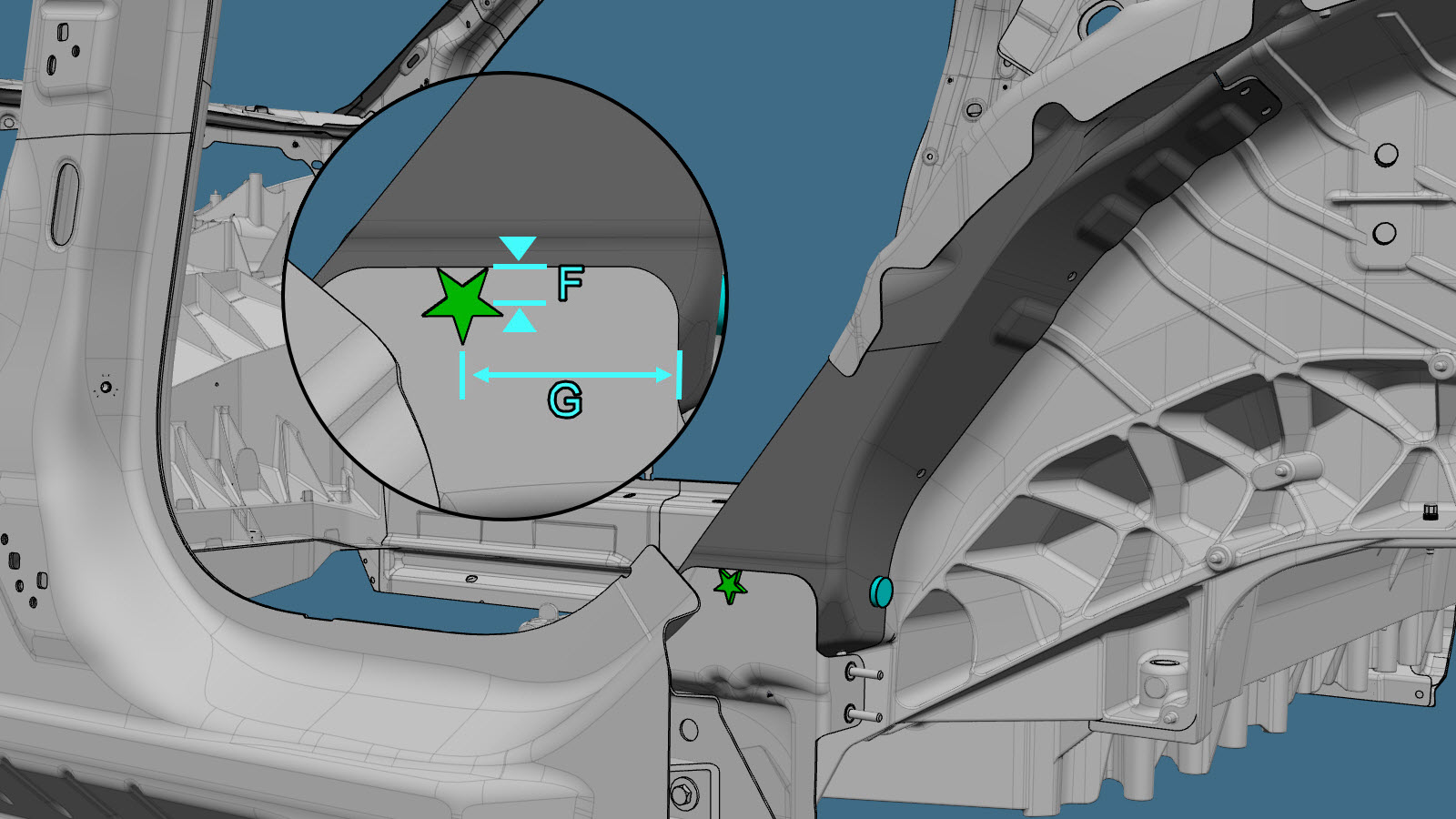

    • F = 10 mm
    • G = 65 mm
  4. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  5. Installare il/i nuovo/i componente/i.
  6. Installare Prolunga passaruota (anteriore).
  7. Eseguire le eventuali operazioni post-riparazione necessarie.
