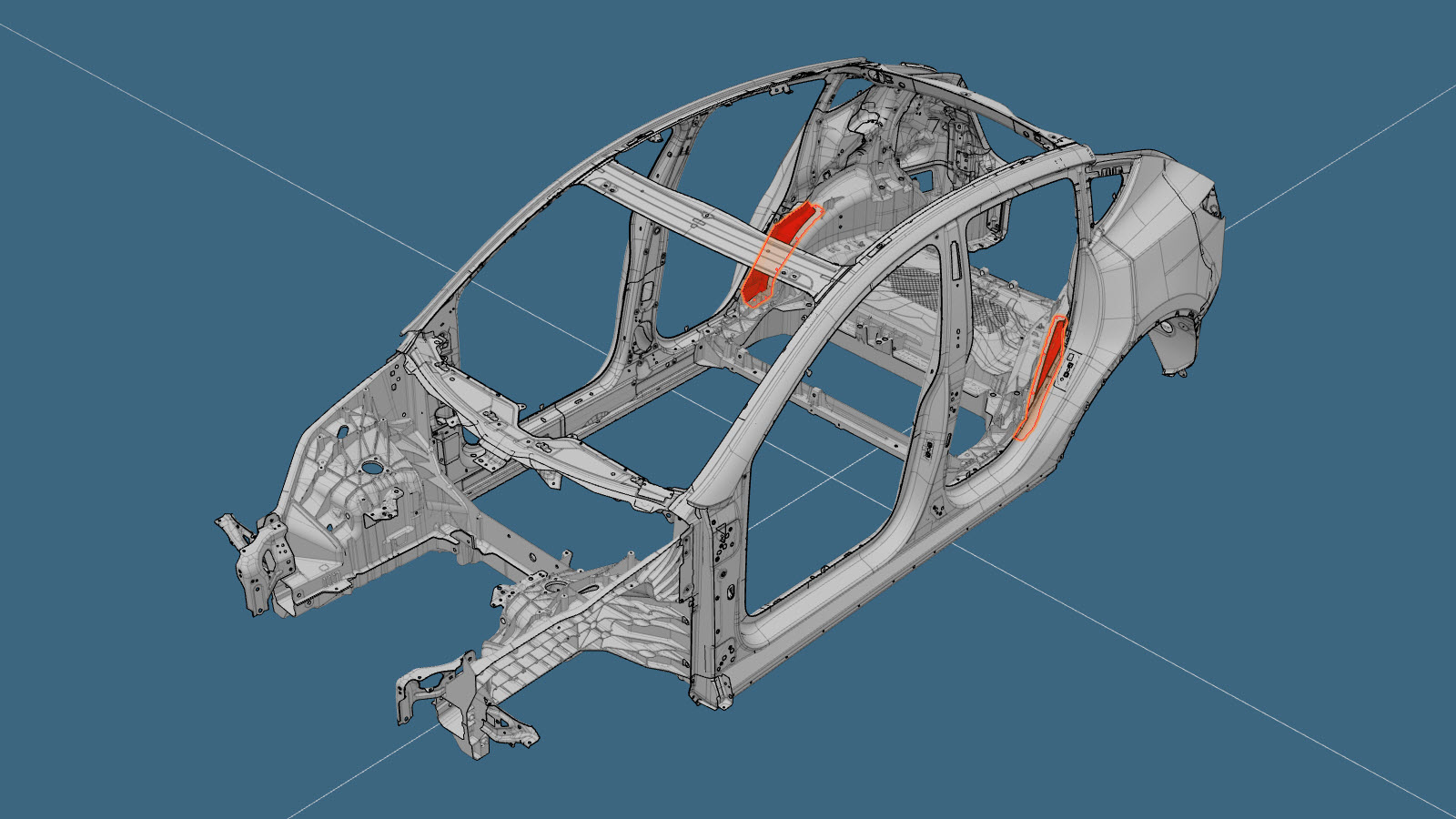

Parte interna passaruota (sezione anteriore) (veicoli costruiti fino al 22 settembre 2024)
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
| Quantità | Descrizione | Immagine / Note |
|---|---|---|

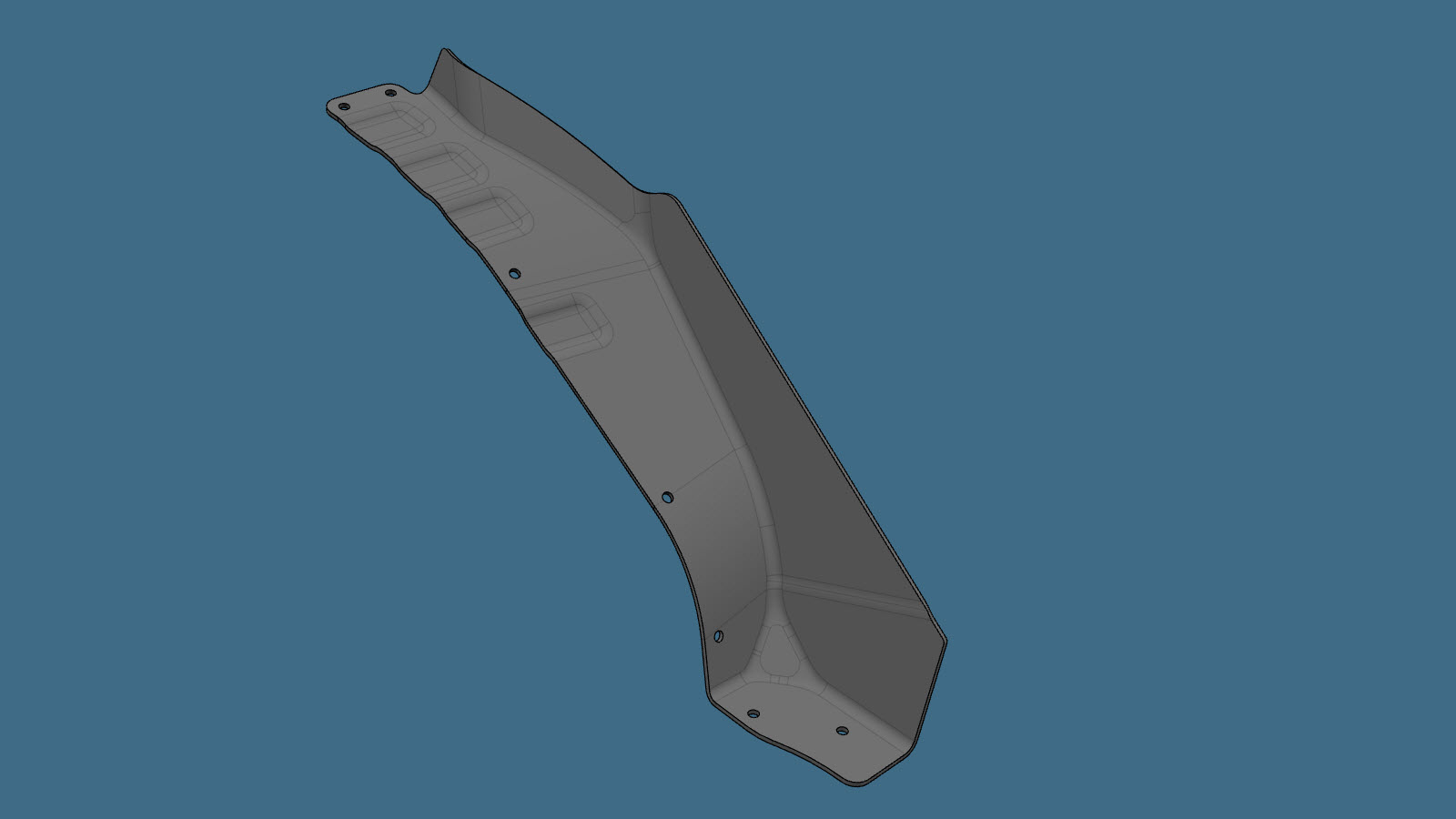

| 1 | MY RUB FRONT WHEELHOUSE SERVICE PANEL (sezione anteriore del passaruota) | |
| 7 | Rivetto strutturale a flangia ad alta resistenza, 6,5 mm | |
| 1 | Rivetto Flow-Form S38 |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-
Rimuovere Prolunga passaruota (anteriore).
-
Rimuovere il componente originale.
NotaTagliare solo la quantità di materiale necessaria per installare il nuovo componente. Rimuovendo una quantità eccessiva di materiale, si rischia di indebolire l'area di riparazione vicina al nuovo componente.

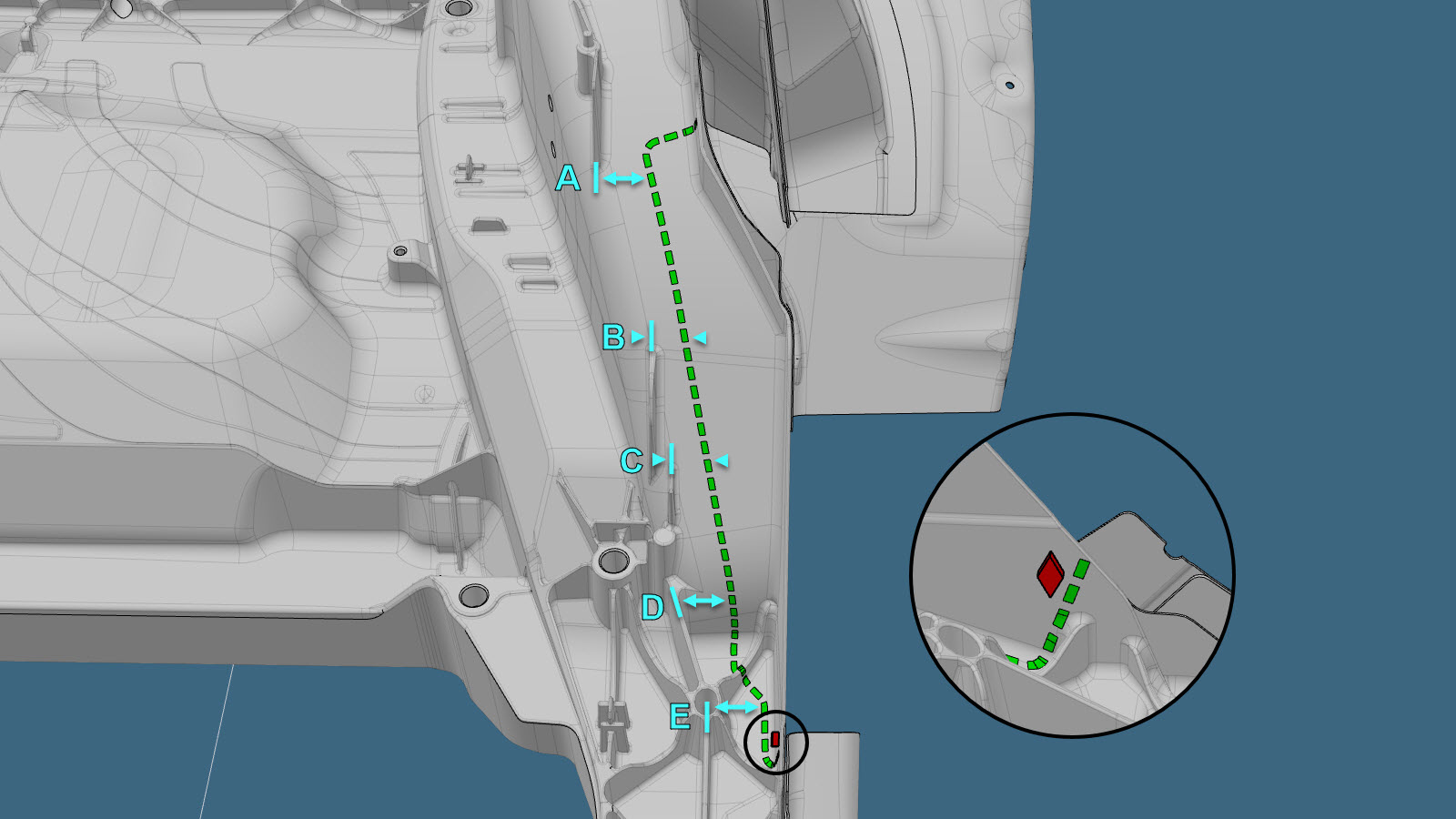

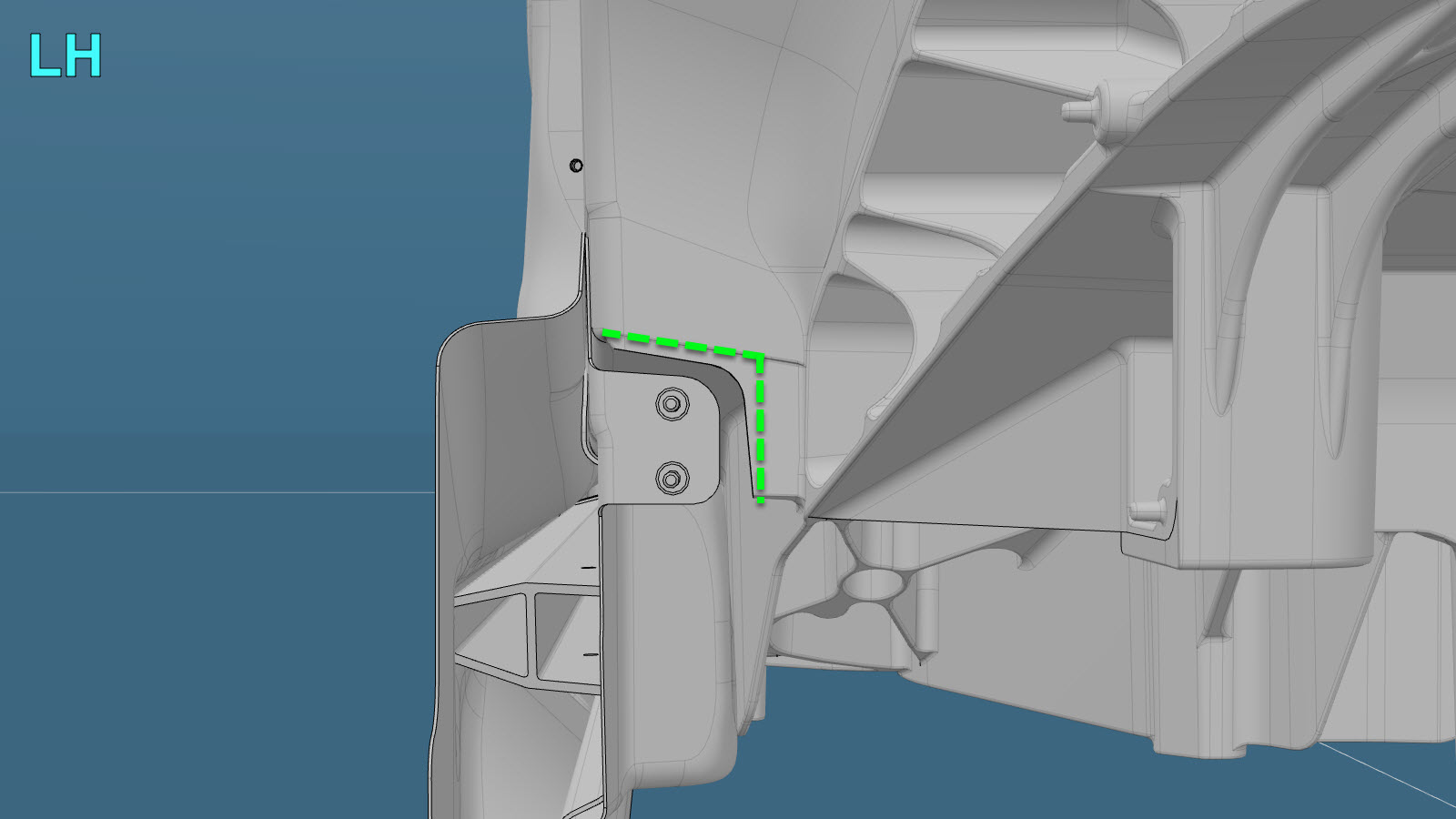

Linea/punto di riferimento
Linea di taglio- A = 36 mm
- B = 26 mm
- C = 28 mm
- D = 45 mm
- E = 44 mm

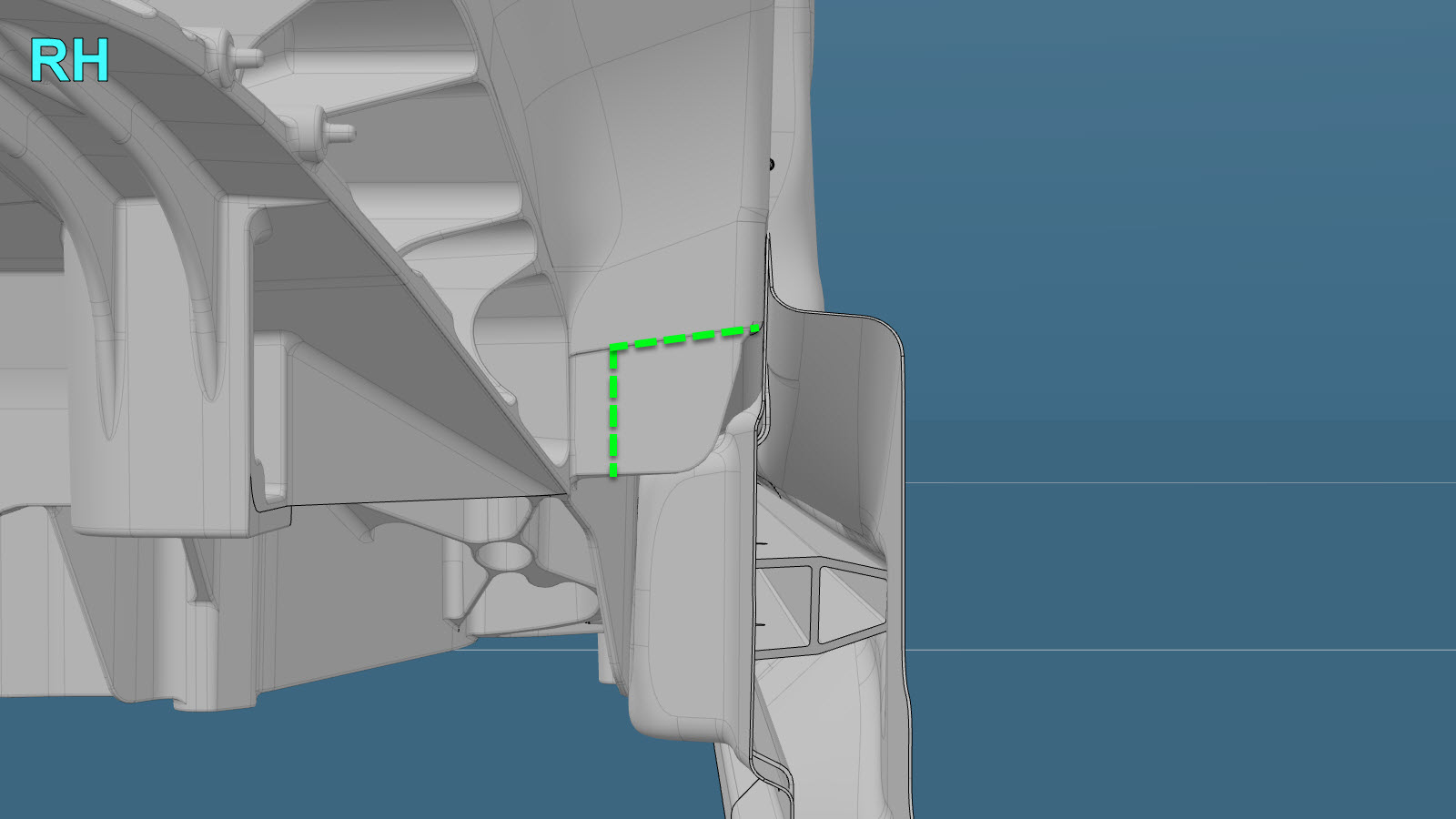

NotaLe misurazioni mostrate indicano i confini esterni (dimensioni massime) dell'area di riparazione; un'area di riparazione più piccola potrebbe essere tagliata. Se l'estensione del danno è maggiore di quest'area, contattare Tesla Collision Repair per ricevere assistenza.NotaUtilizzare la parte di ricambio come riferimento per la rimozione del materiale dal sottoscocca posteriore pressofuso. Tagliare in base alle necessità finché la parte di ricambio è adatta all'area di riparazione.AvvertenzaLa porzione restante del passaruota deve sovrapporsi con la parte di ricambio di almeno 25 mm nelle aree interne.o SPR di fabbrica
-

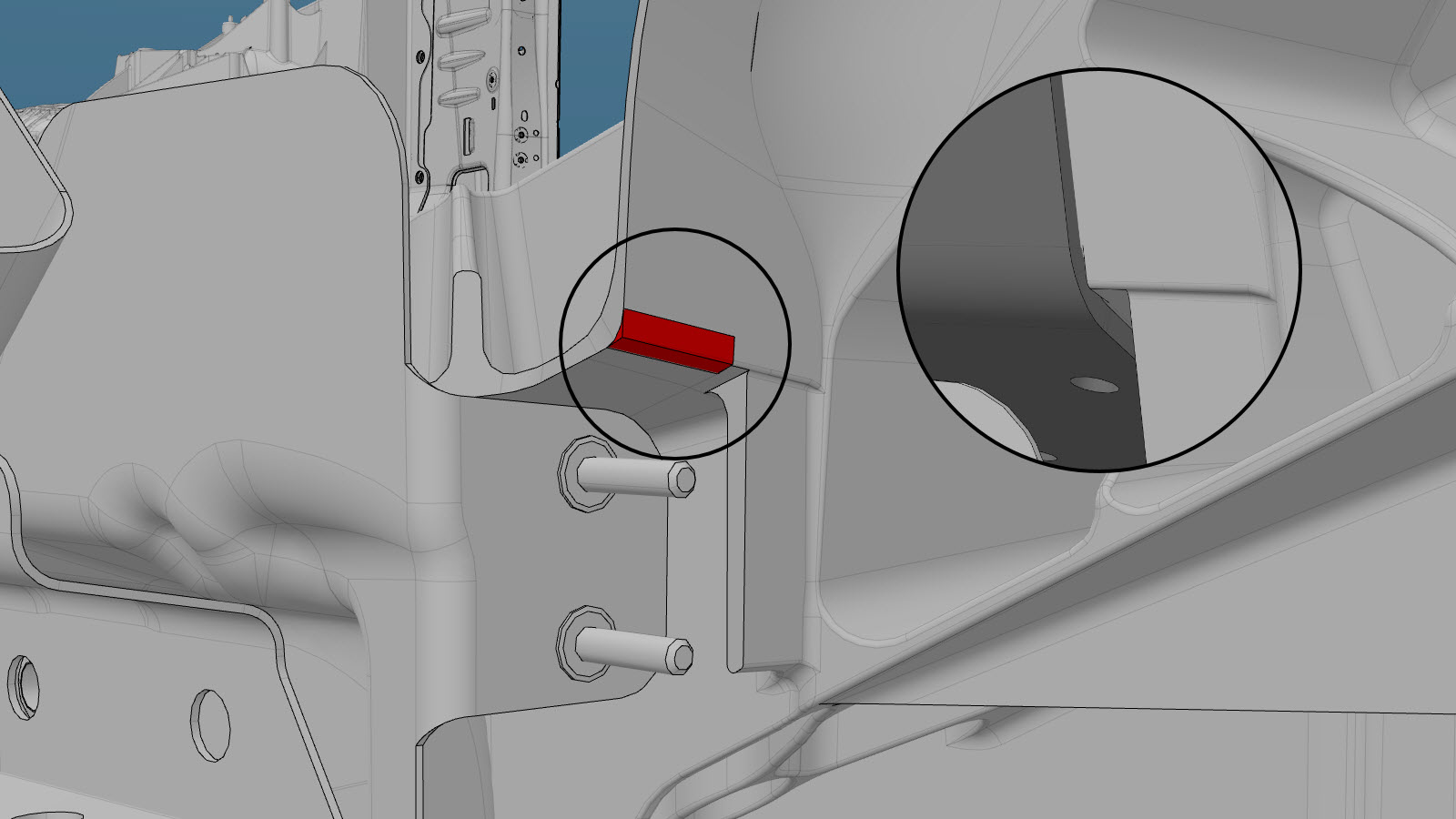

Rimuovere una piccola quantità di materiale dal bordo del componente originale levigando l'area mostrata in rosso, quindi testare il montaggio del nuovo componente.
Rimuovere la quantità minima di materiale necessaria per garantire un montaggio adeguato senza urti, come mostrato nel riquadro di ingrandimento.NotaTagliare solo la quantità di materiale necessaria per installare in modo adeguato il nuovo componente. Rimuovendo una quantità eccessiva di materiale, si rischia di indebolire l'area di riparazione vicina al nuovo componente.
-
Predisporre l'installazione.

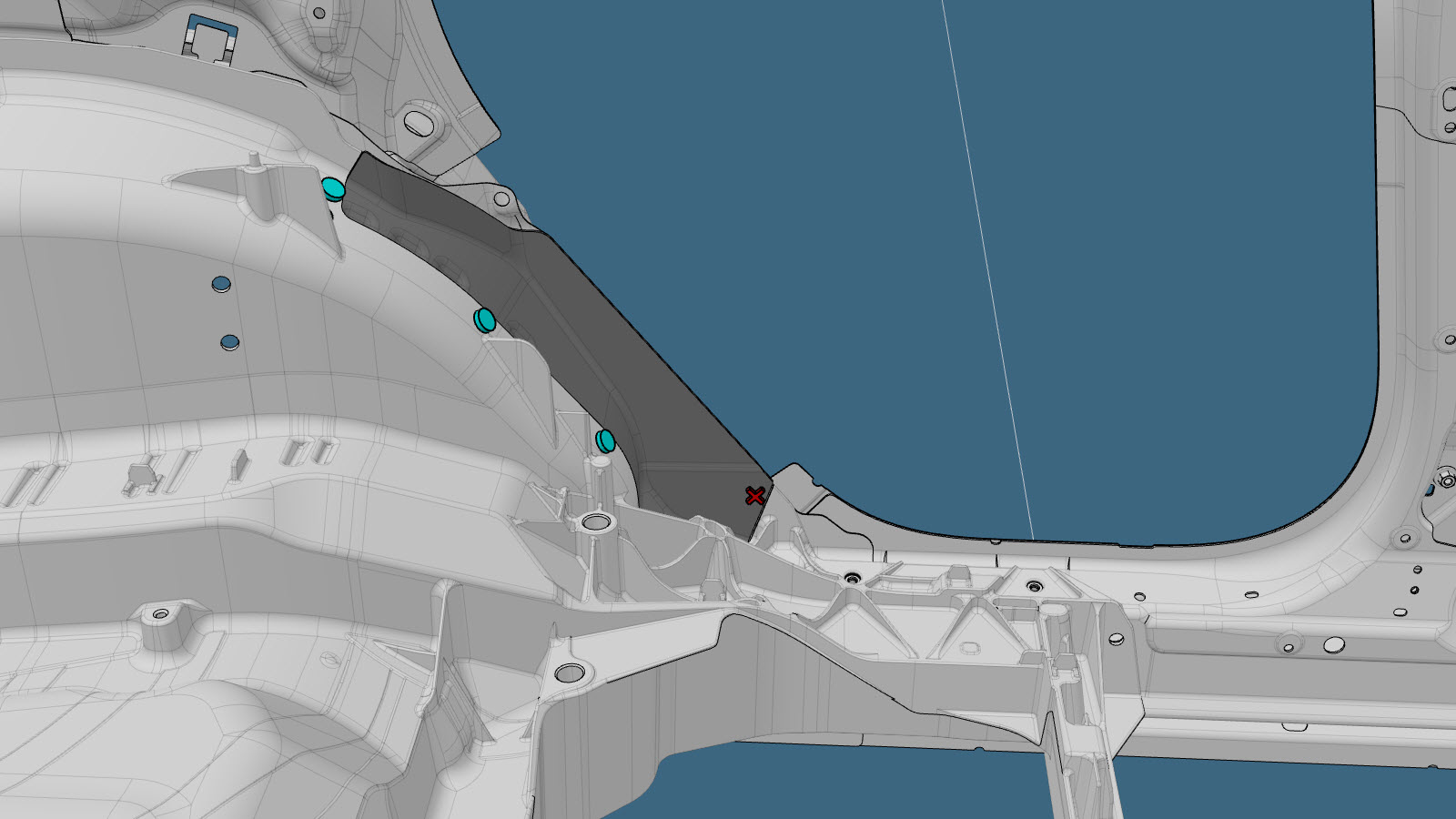

NotaLa parte di ricambio viene installata dal lato inferiore del passaruota.NotaUna X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

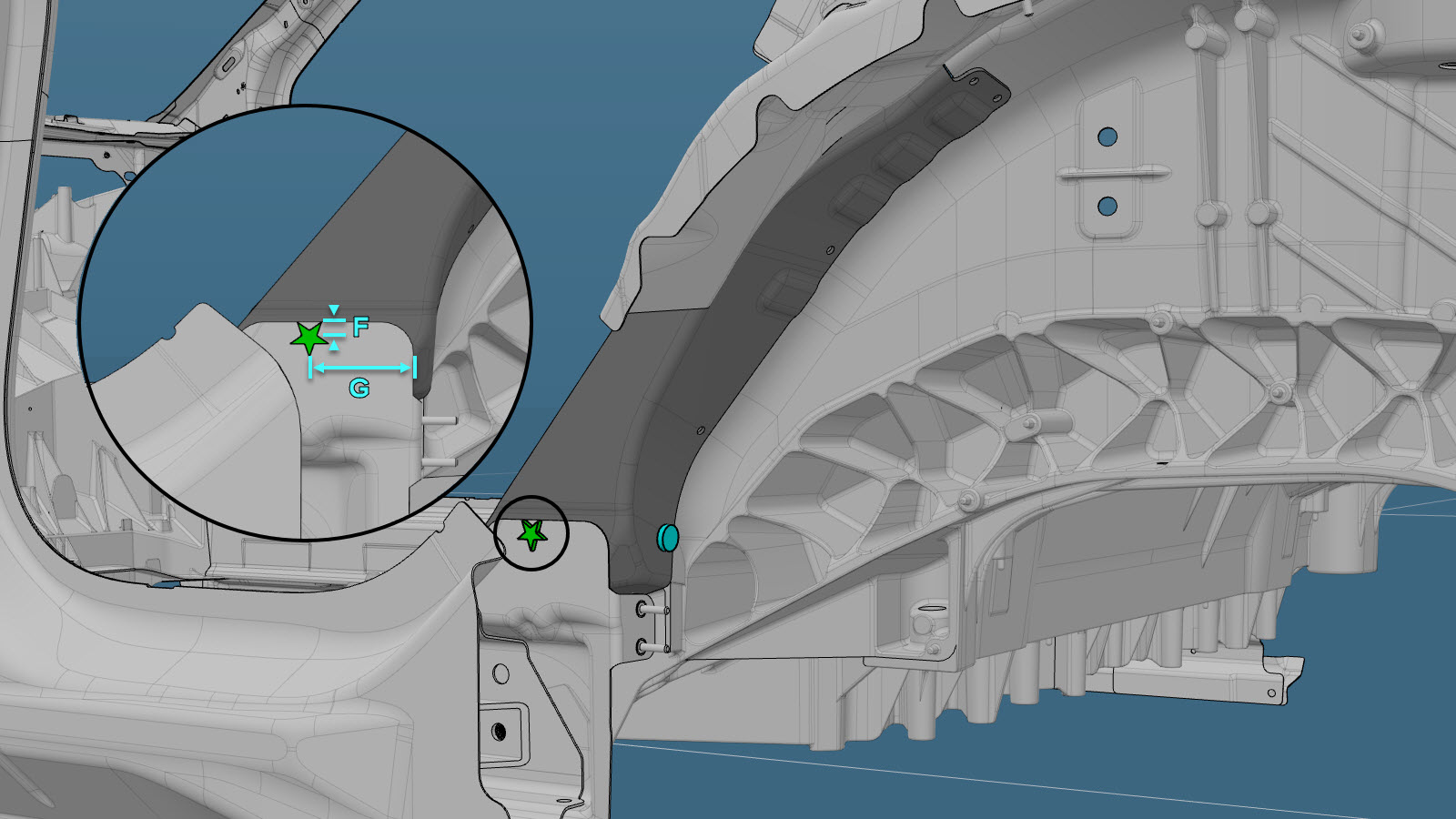

Linea/punto di riferimento

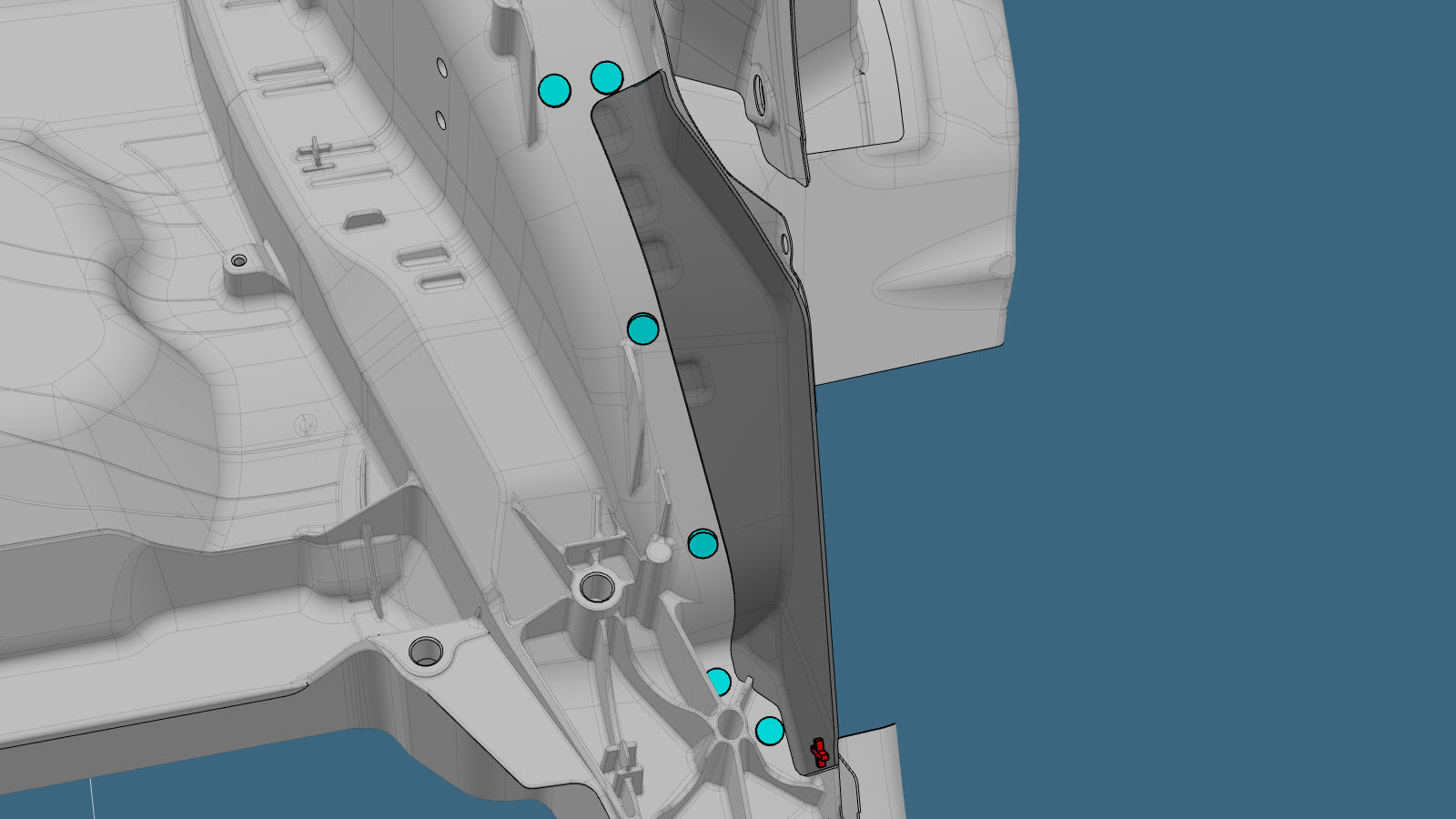

AvvertenzaLa porzione restante del passaruota deve sovrapporsi con la parte di ricambio di almeno 25 mm nelle aree interne.o rivetti strutturali ad alta resistenza, 6,5 mm
o rivetti Flow-Form, S38- F = 10 mm
- G = 65 mm
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
- Installare il/i nuovo/i componente/i.
-
Installare Prolunga passaruota (anteriore).
- Eseguire le eventuali operazioni post-riparazione necessarie.
