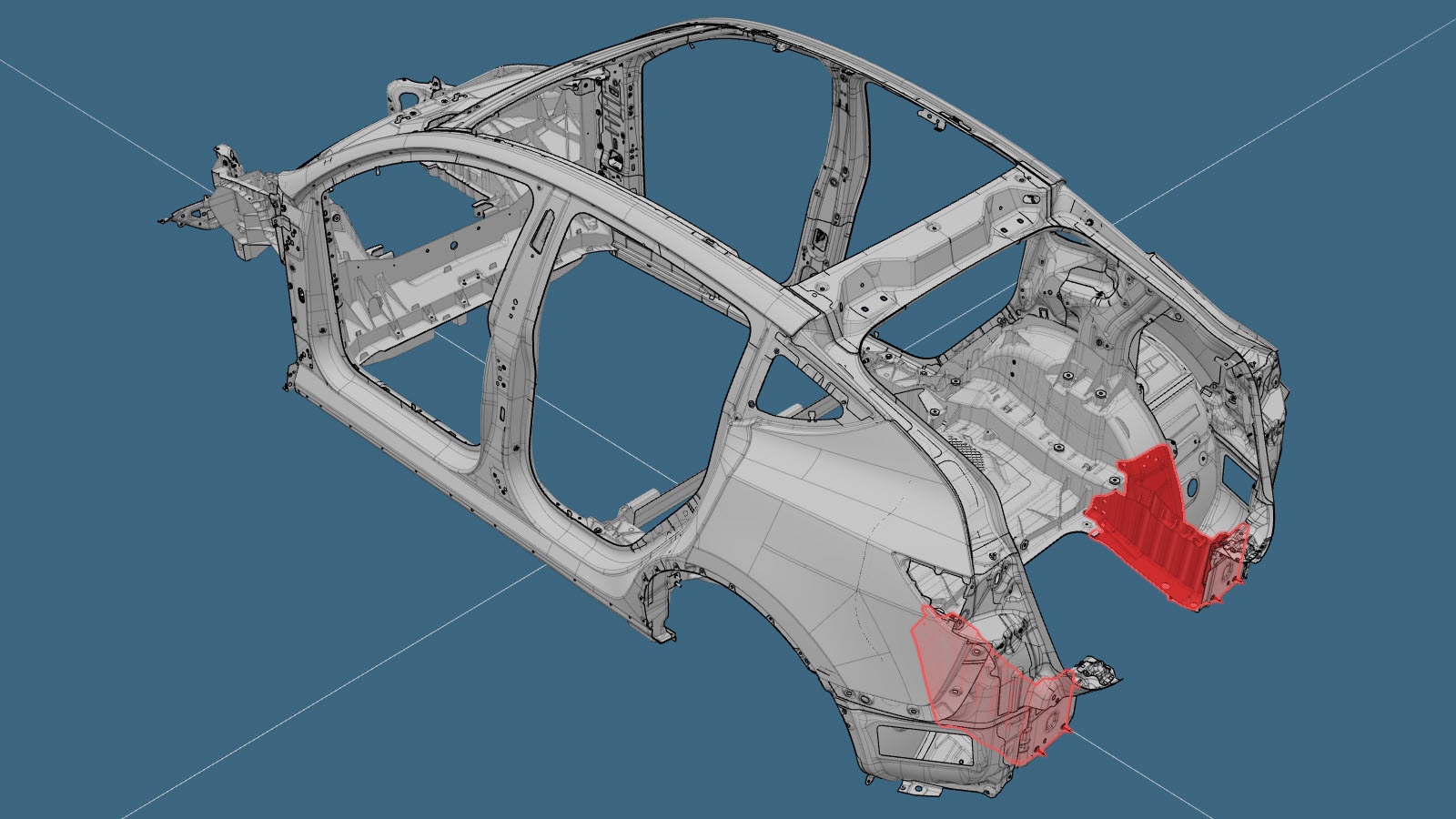

Guida posteriore (pressofusa) con sezione del passaruota

Elenco parti

Quantità Descrizione Immagine / Note

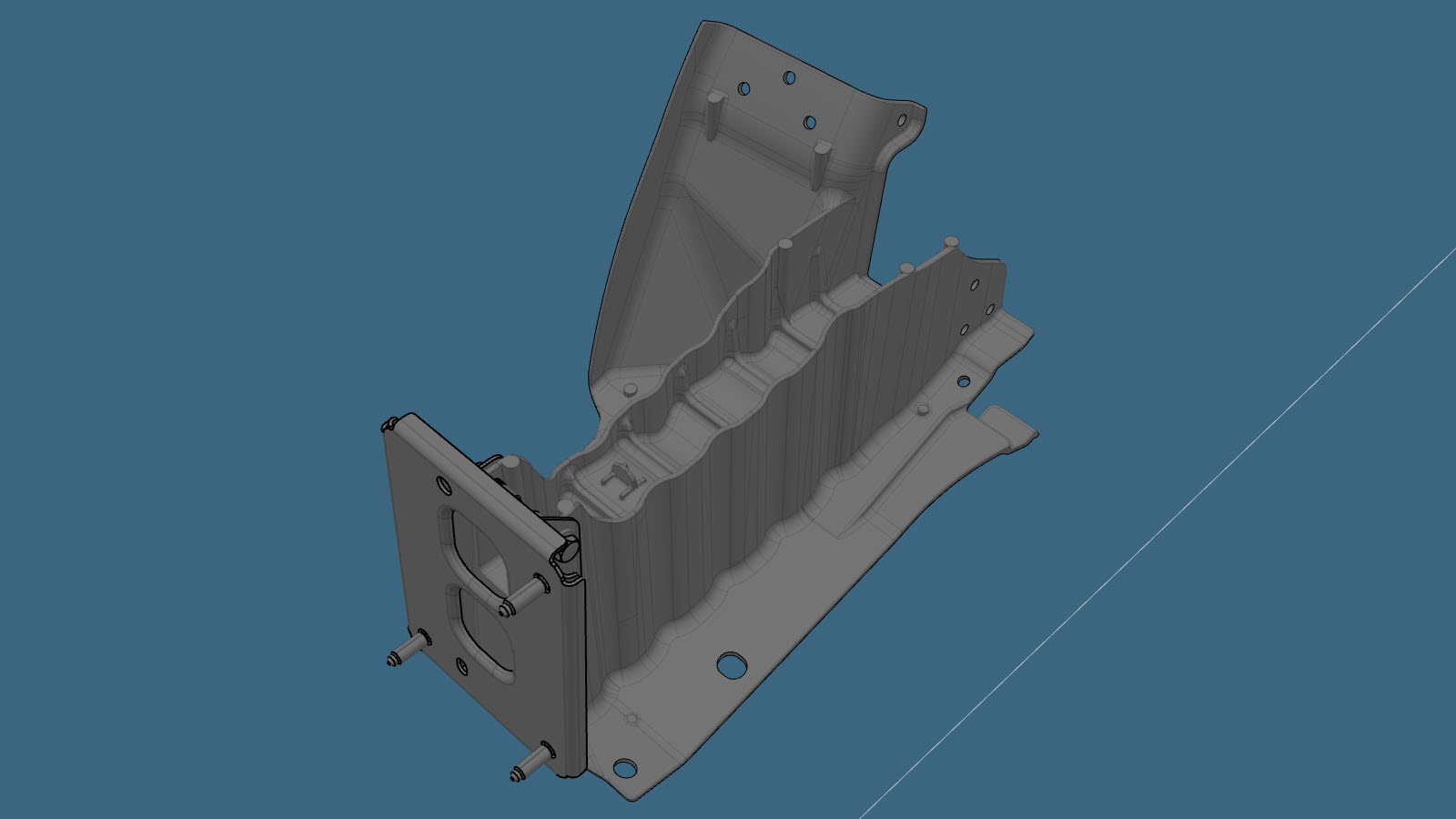

1 ASSEMBLY - REAR RAIL LARGE SECTION CASTING (guida posteriore con sezione del passaruota)

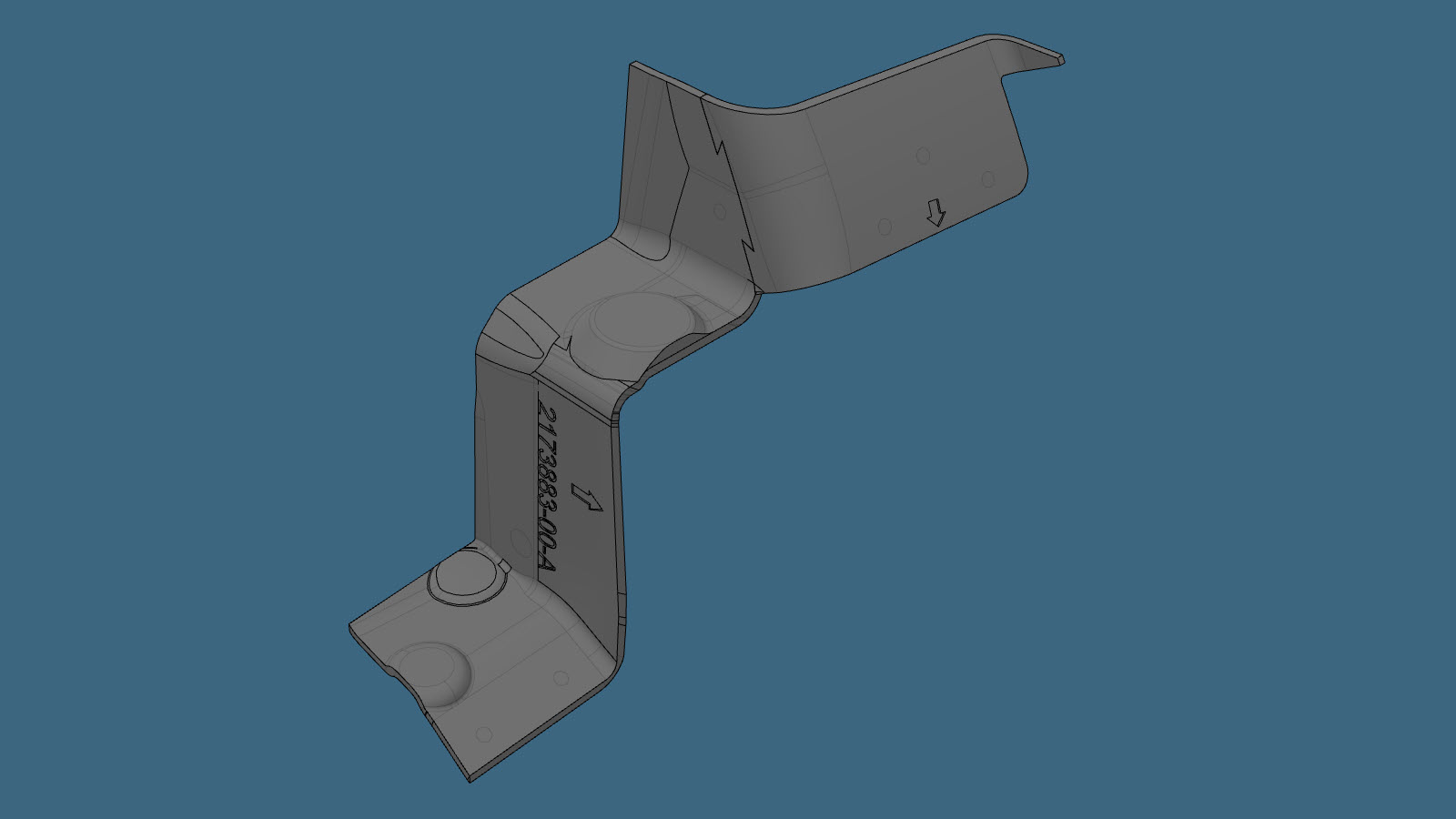

1 Sottoscocca posteriore Model Y, maschera grande della linea di taglio, SX

Numero parte Tesla 1004969-00-A.

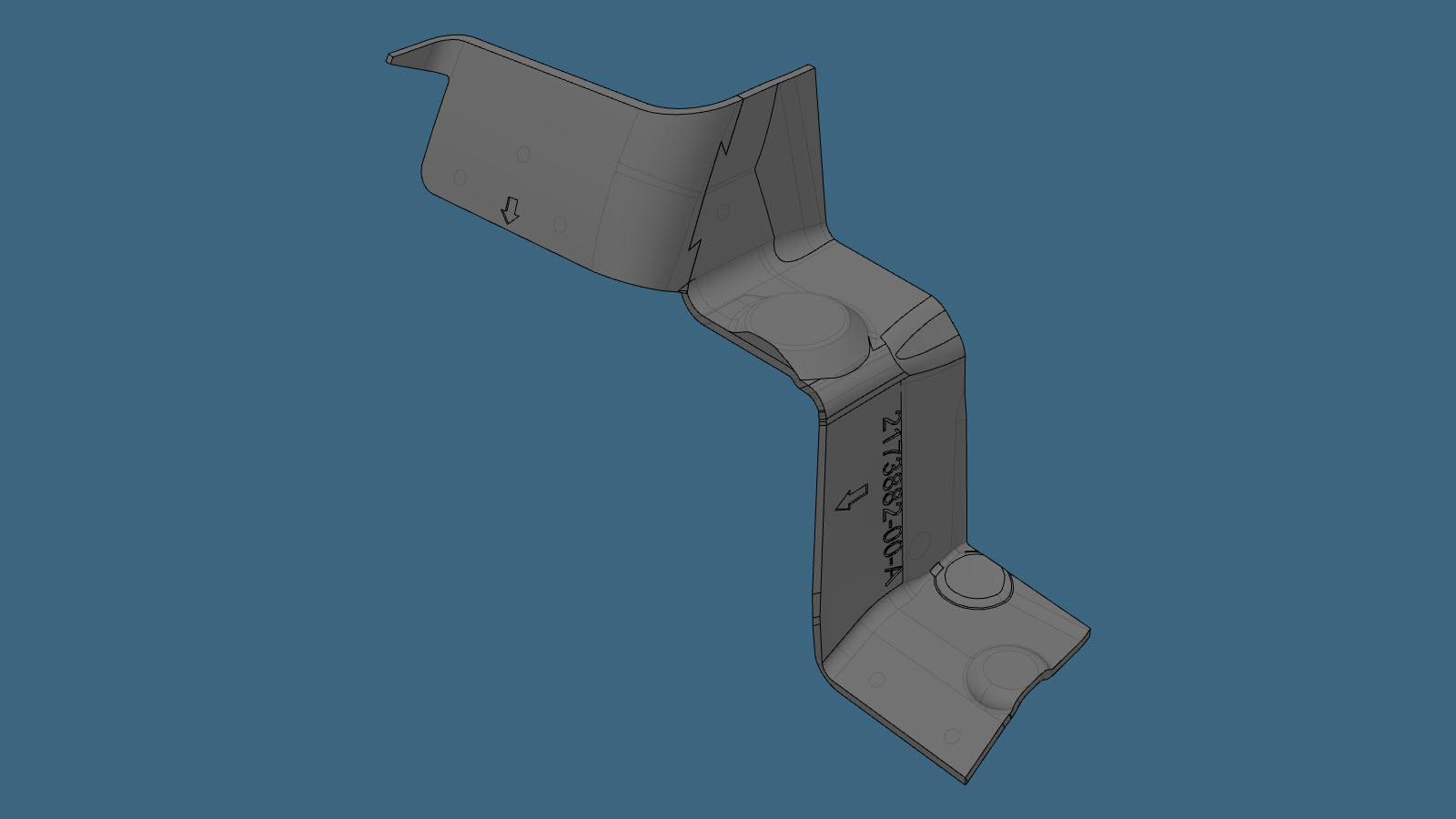

1 Sottoscocca posteriore Model Y, maschera grande della linea di taglio, DX

Numero parte Tesla 1004969-00-A.
2 Rivetto strutturale a flangia ad alta resistenza, 6,5 mm
1 Rivetto strutturale svasato, 6,5 mm
1 BUTYL FOIL PATCH 300X150x2MM (nastro sigillante in lamina butilica) Numero parte Tesla 1004969-00-A.
9 Bullone , M8-1,25x40,[109],G0110,SM Numero parte Tesla 1621075-00-A.
9 Dado , HF, M8-1.25,[10],ZNNI,PTM Numero parte Tesla 1111537-00-A.2.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

  1. Rimuovere Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
  2. Rimuovere Staffa a boomerang (inferiore).
  3. Rimuovere il componente originale.
    Linea di taglio

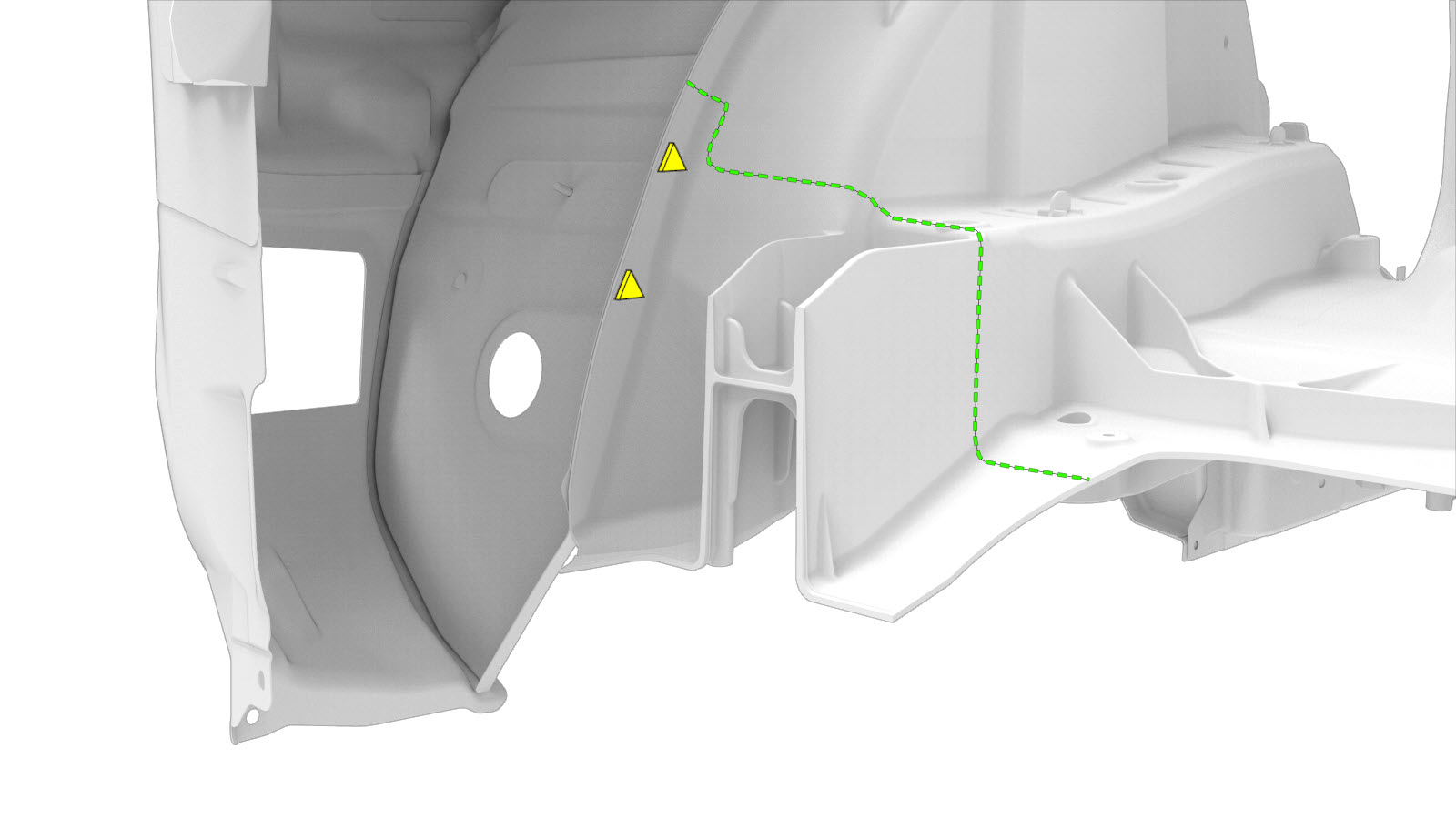

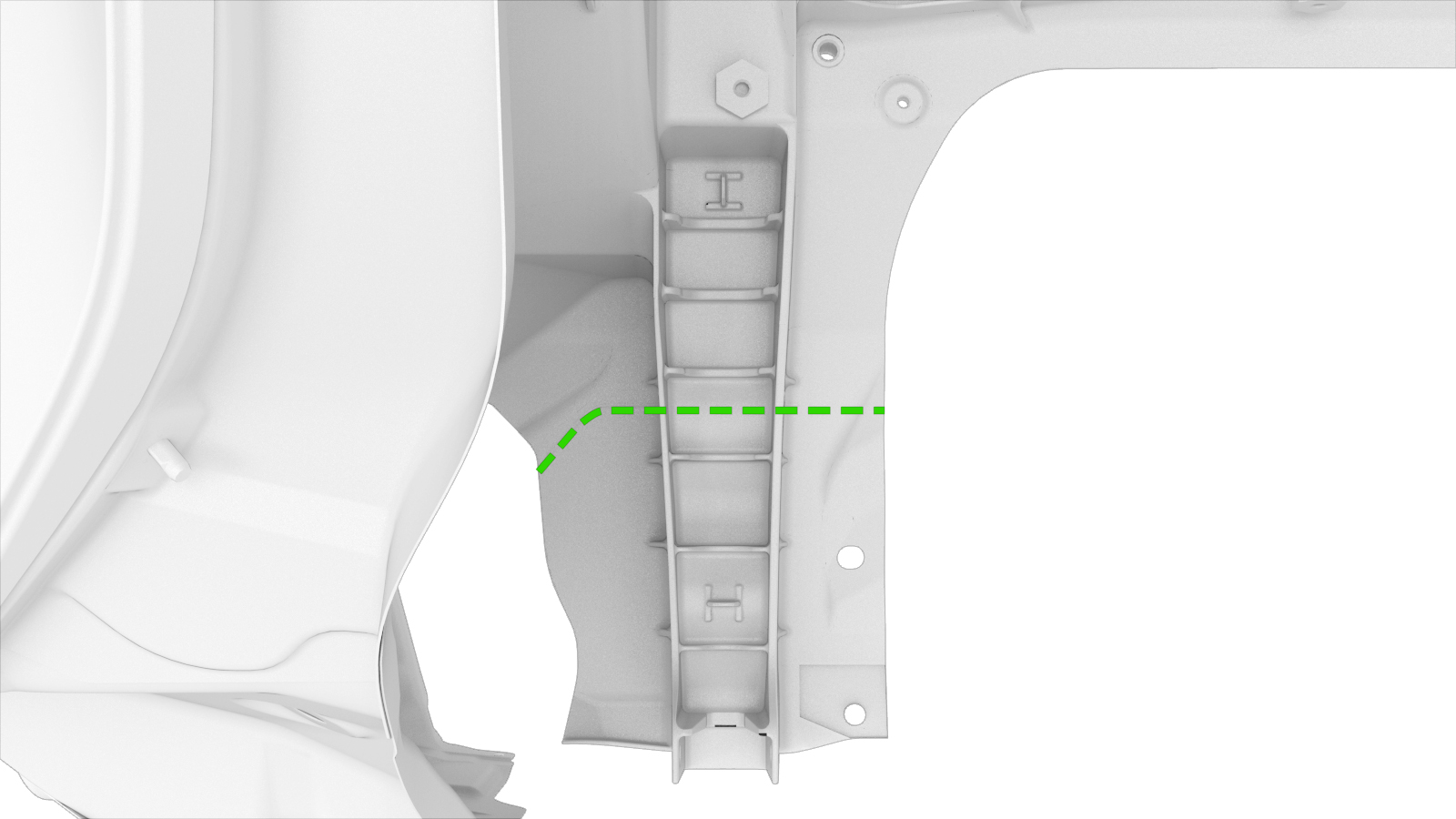

  4. Contrassegnare la linea di taglio sul componente originale.

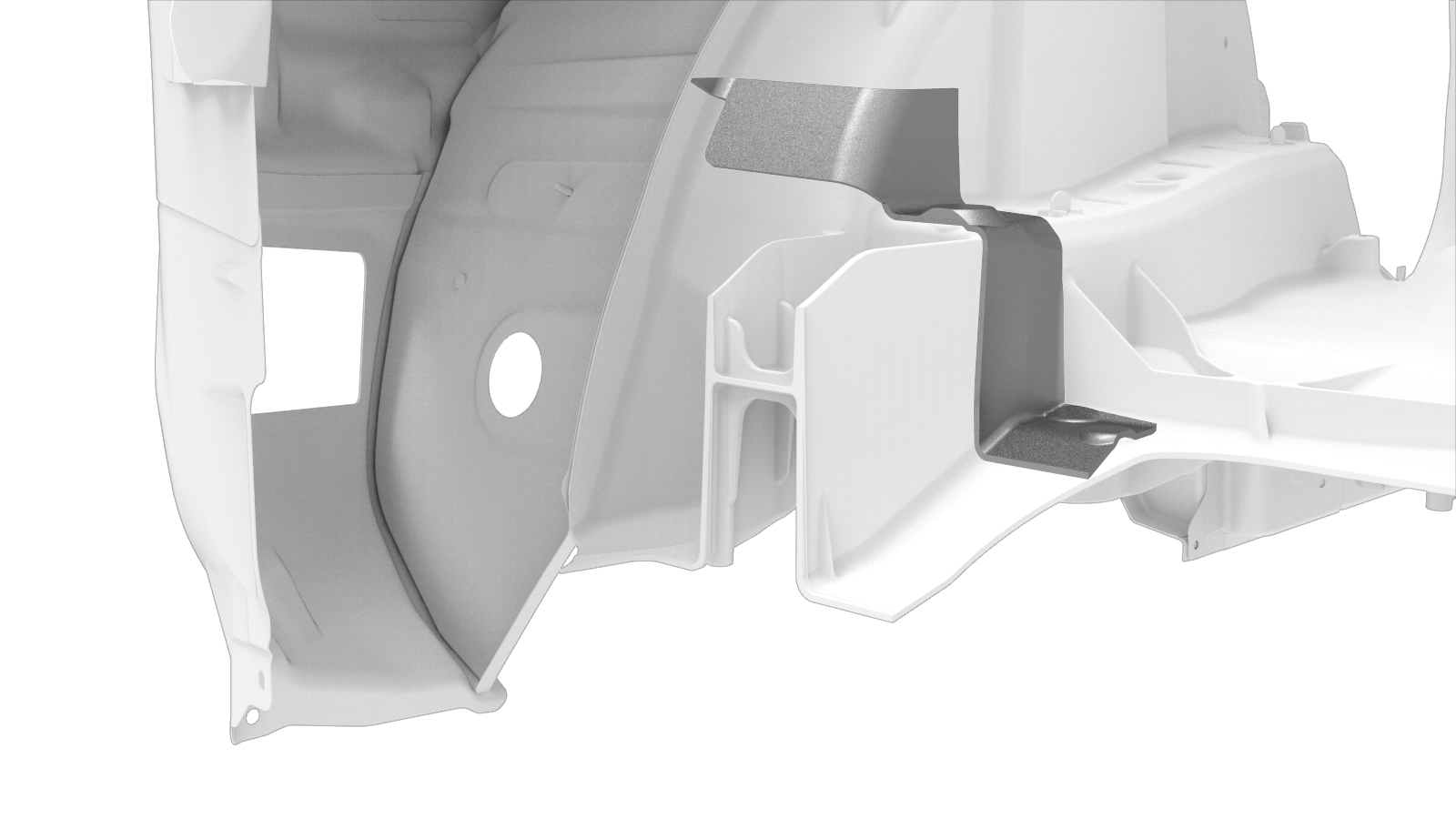

    Fissare la maschera della linea di taglio come mostrato, quindi contrassegnare la linea di taglio verso la parte posteriore del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Evitare di danneggiare le maschere in modo da poterle riutilizzare.
  5. Rimuovere il componente originale.
    o saldature a punti di fabbrica
    Linea di taglio
    Informational PurposesAn informational icon, calling your attention
    Nota
    Praticare il taglio il più vicino possibile al bordo posteriore della linea di taglio contrassegnata sul componente originale.

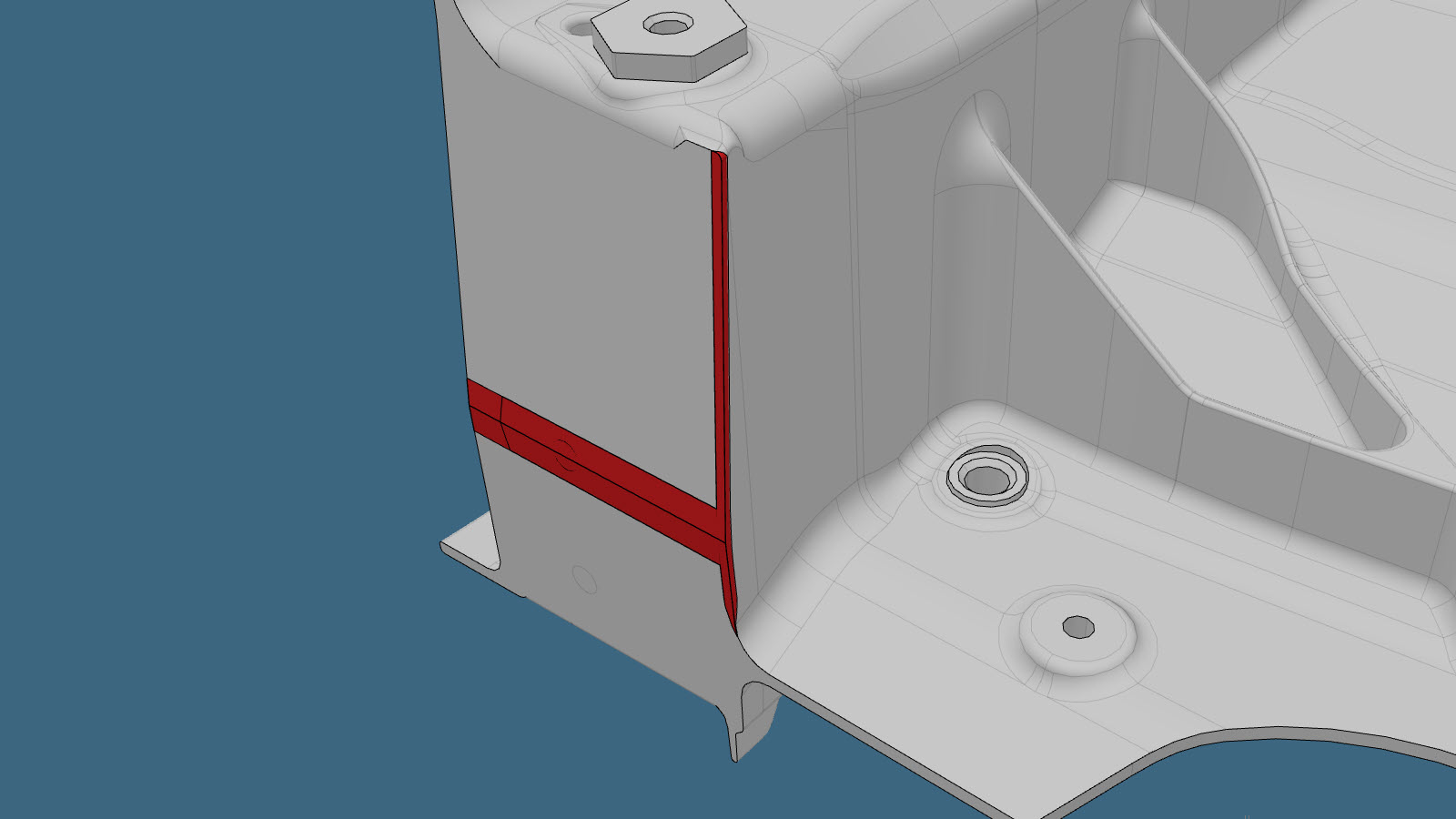

  6. Tagliare il componente originale secondo necessità per garantirne il montaggio, rimuovendo materiale dalle aree mostrate in rosso.
    Durante la levigatura, rimuovere la minor quantità possibile di materiale e assicurarsi che tutti i bordi siano lisci e adeguatamente arrotondati.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ridurre il più possibile gli spazi.
  7. Predisporre l'installazione.
  8. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Usare dell'adesivo strutturale per riempire gli spazi tra il nuovo componente e quello originale.

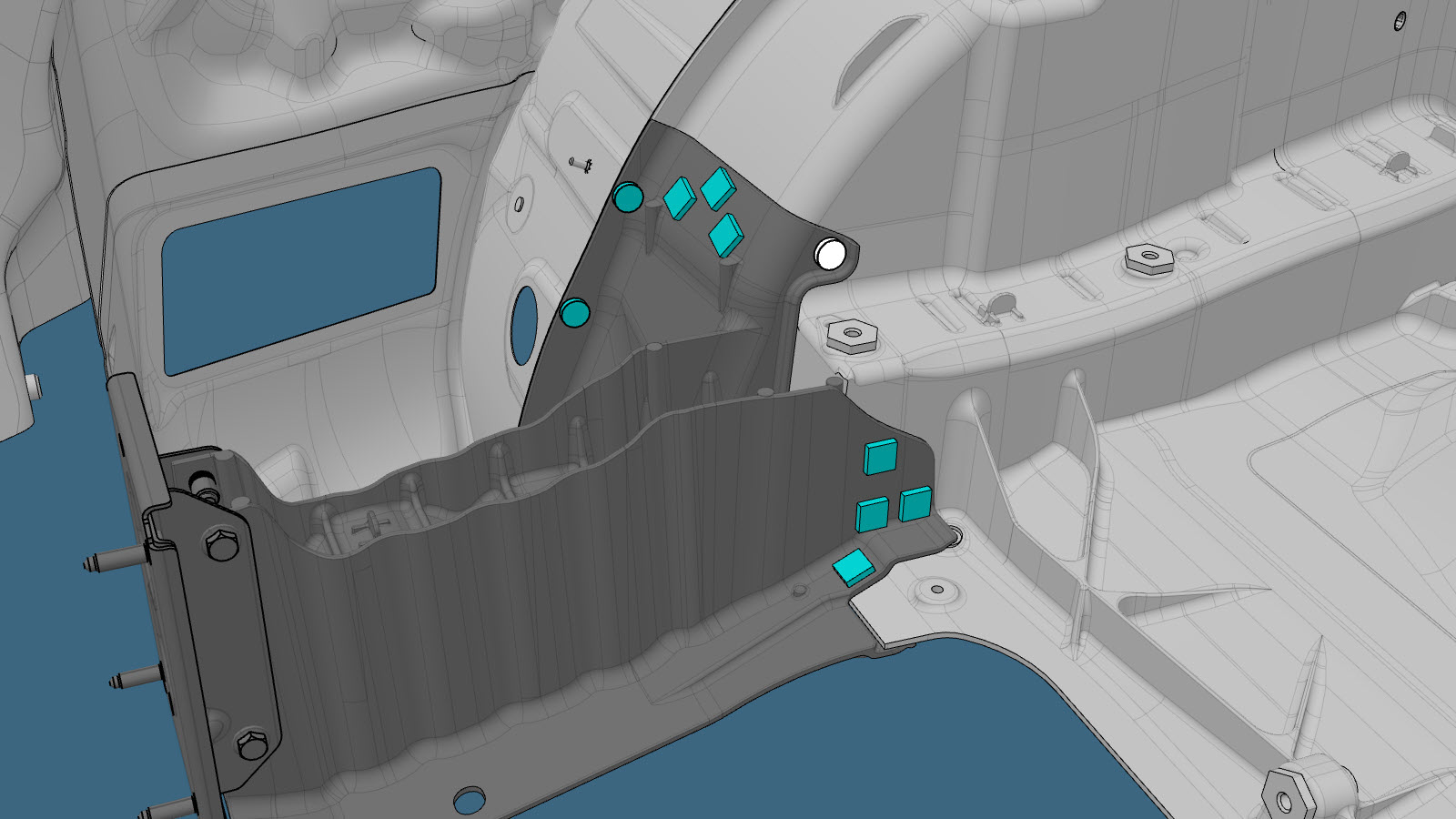

  9. Installare il/i nuovo/i componente/i.
    Serrare i bulloni a 33 Nm.
  10. Installare Gruppo laterale pannello posteriore (per sottoscocca pressofuso monopezzo).
  11. Installare Staffa a boomerang (inferiore).
    Informational PurposesAn informational icon, calling your attention
    Nota

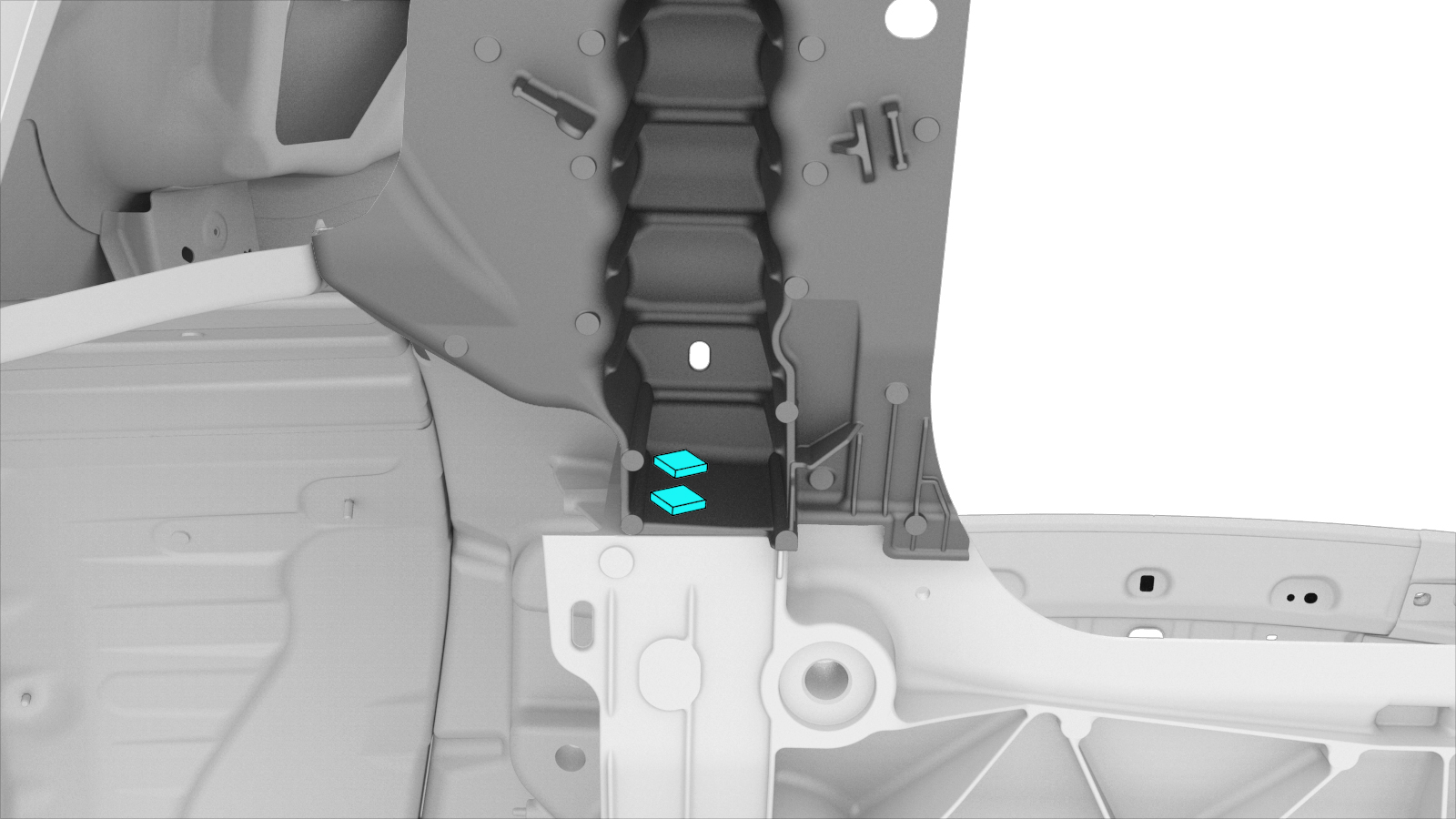

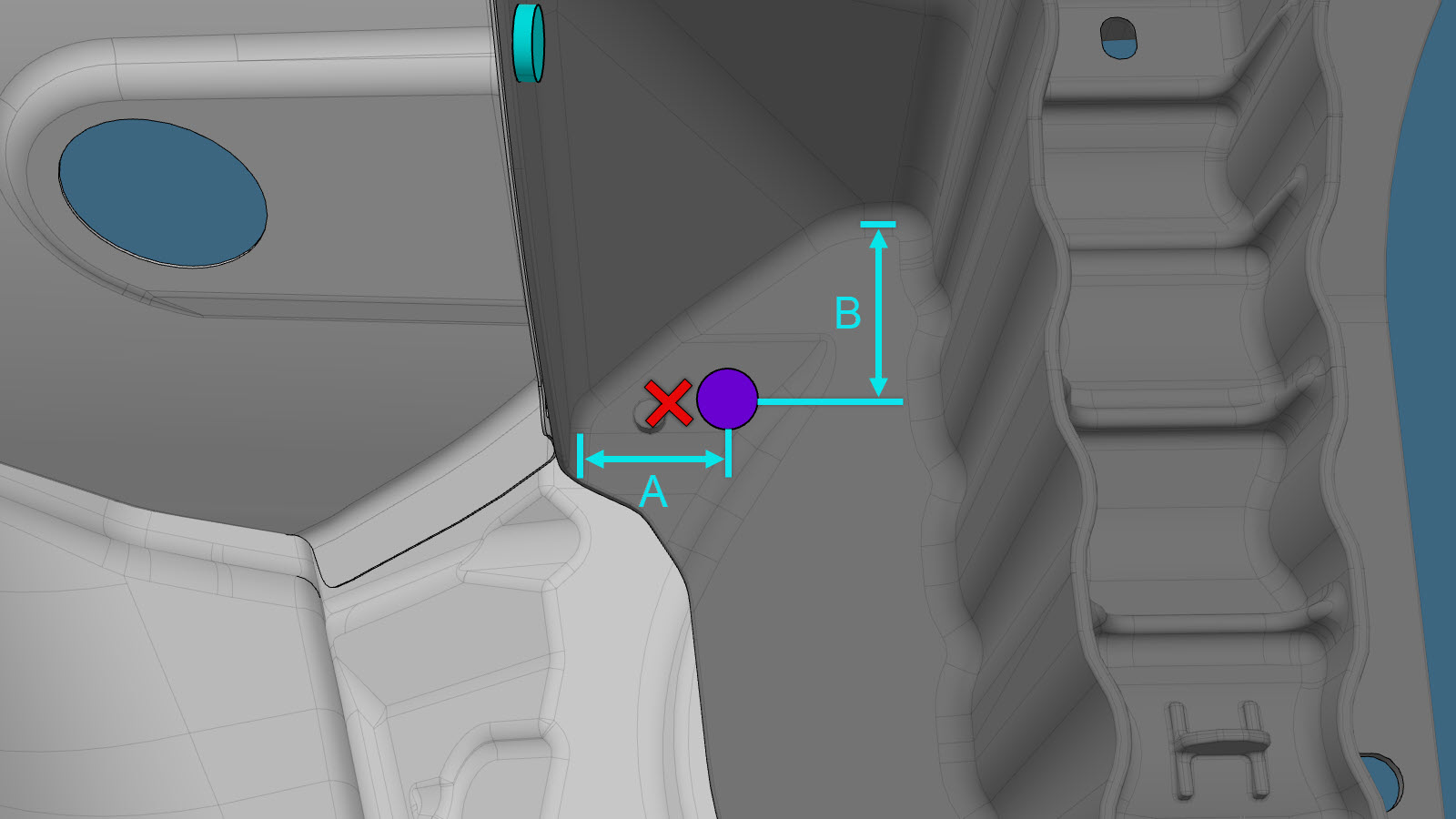

    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.
    o rivetti strutturali a strappo, 6,5 mm
    • A = 45 mm
    • B = 58 mm
    Informational PurposesAn informational icon, calling your attention
    Nota
    Ricollocare il dispositivo di fissaggio indicato nella posizione specificata per la procedura relativa alla staffa a boomerang (inferiore), in modo da evitare urti con il perno di espulsione.

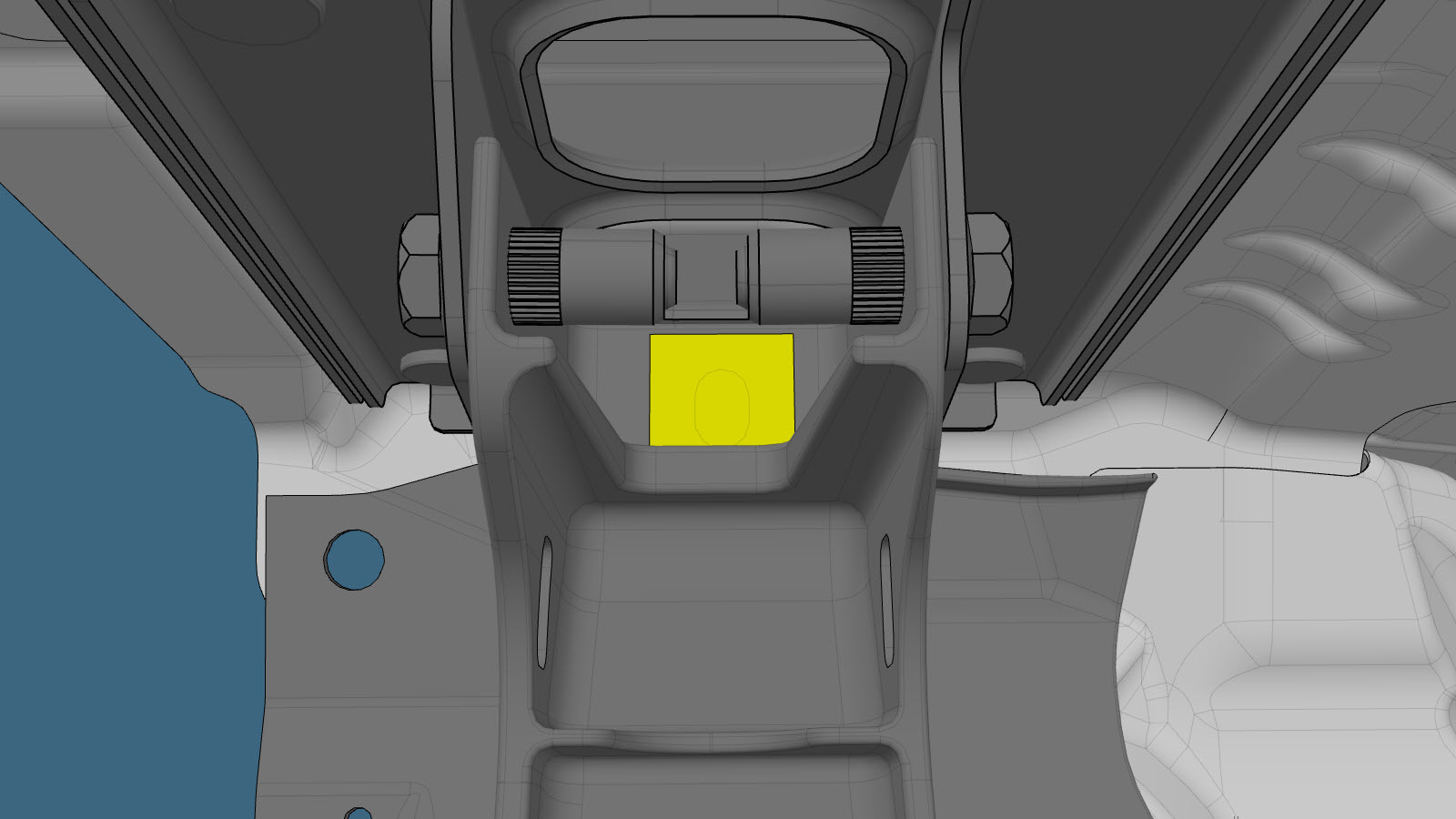

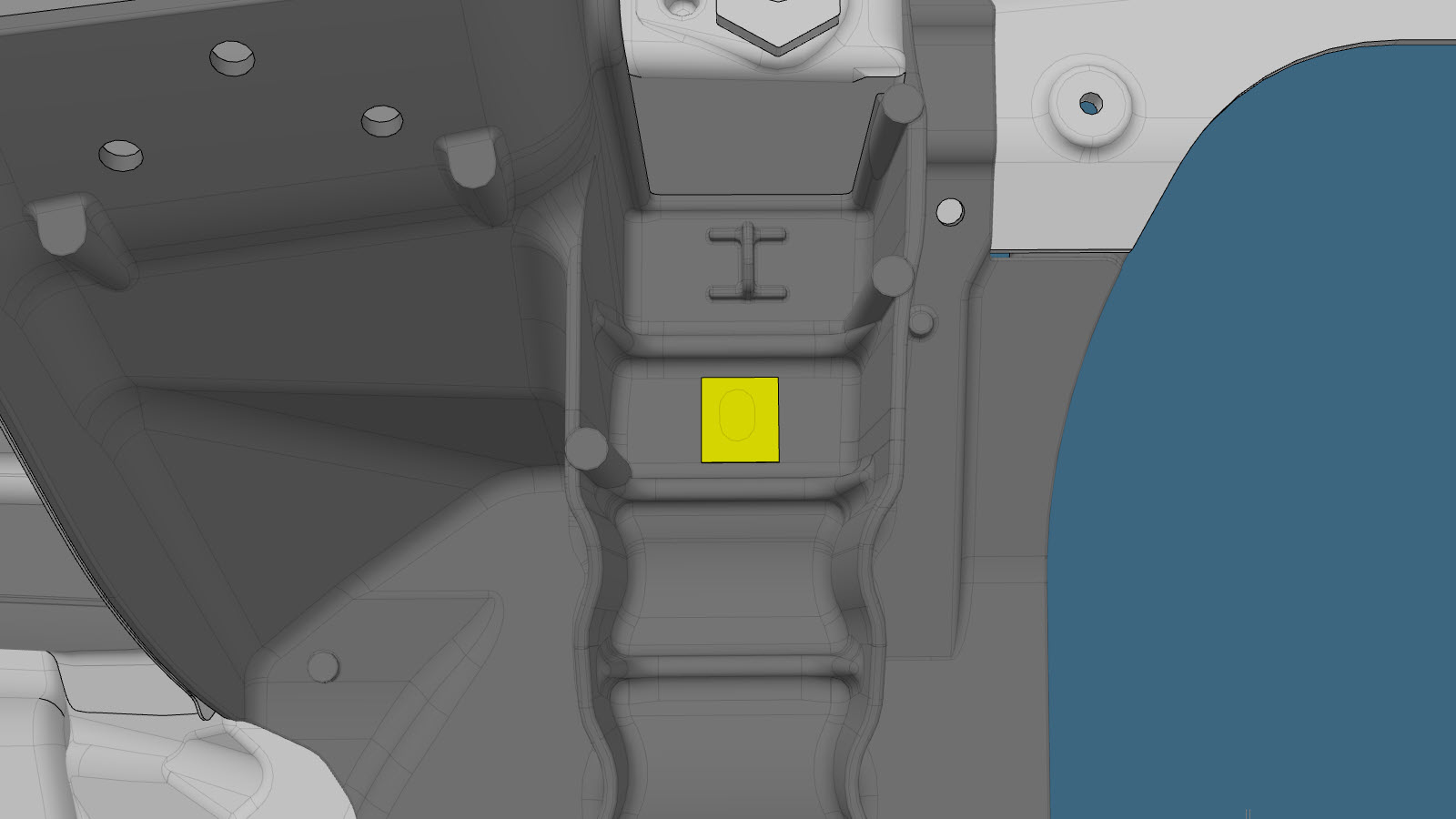

  12. Installare il sigillante in butile come indicato.
  13. Eseguire le eventuali operazioni post-riparazione necessarie.
