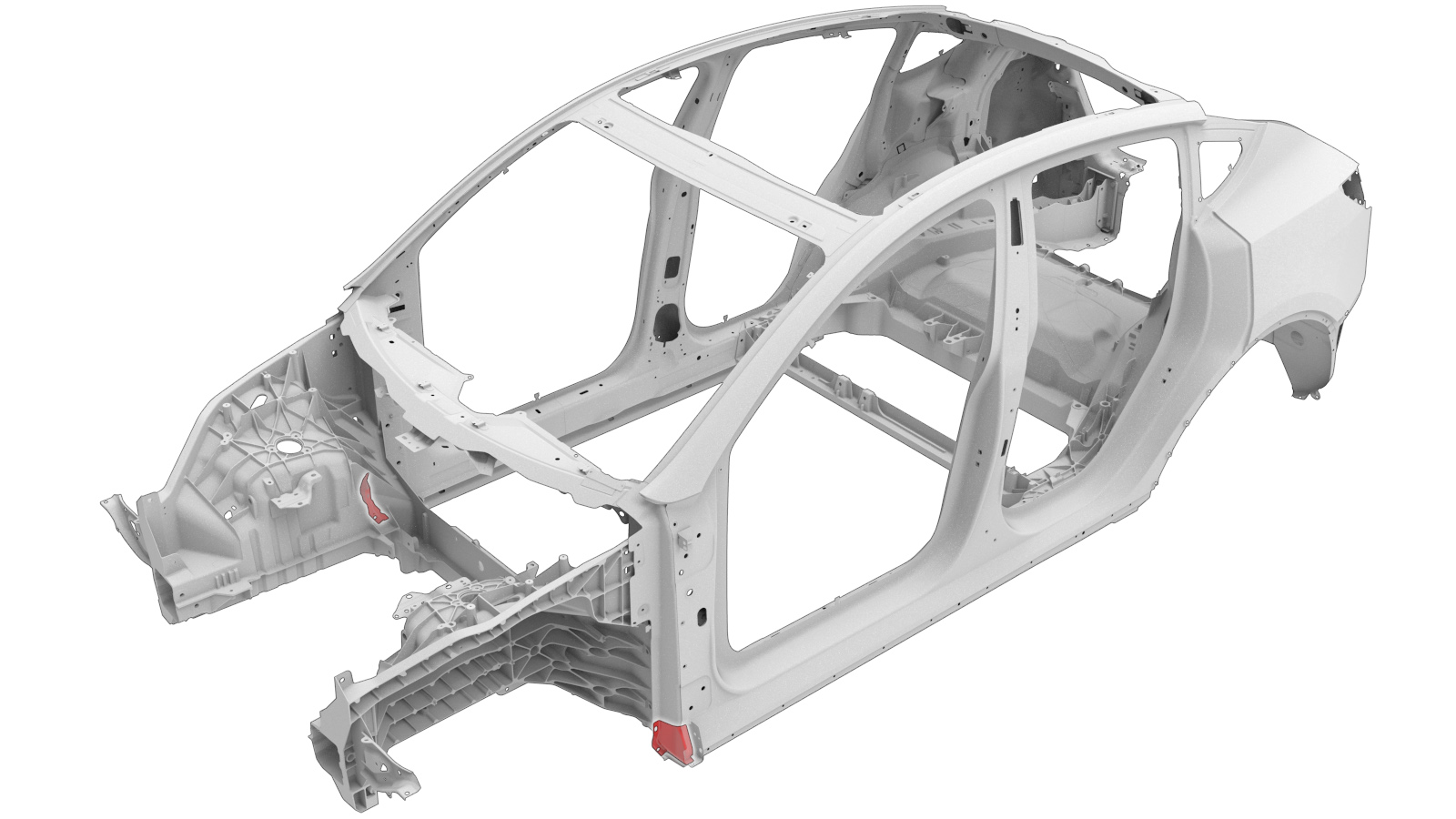

Sottoscocca anteriore pressofuso MY-SP (veicoli costruiti fino al 7 febbraio 2024)

Informazioni sulla riparazione

Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
A seconda del danno presente su questo componente, potrebbe essere possibile ripararlo. Per ulteriori informazioni fare riferimento a Linee guida per la riparazione del sottoscocca anteriore pressofuso.
Posizionare correttamente il veicolo su un ponte sollevatore quando si esegue questa procedura.

Elenco parti


Quantità	Descrizione	Immagine / Note
1	FUB COMPLETE WITH DASH - CAST FUB (sottoscocca anteriore pressofuso)
1	BUTYL FOIL PATCH 90X70x1MM	Numero parte Tesla 1032245-00-A.
14	BOLT,TEP,M10-1,5x35	Numero parte Tesla 1618776-00-B.
2	T2000,M8x1.25-30,HH,[109-I],G1009,SERR	Numero parte Tesla 1637725-00-A.

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

Rimuovere il Tappo anteriore carrozzeria esterna SX e DX.

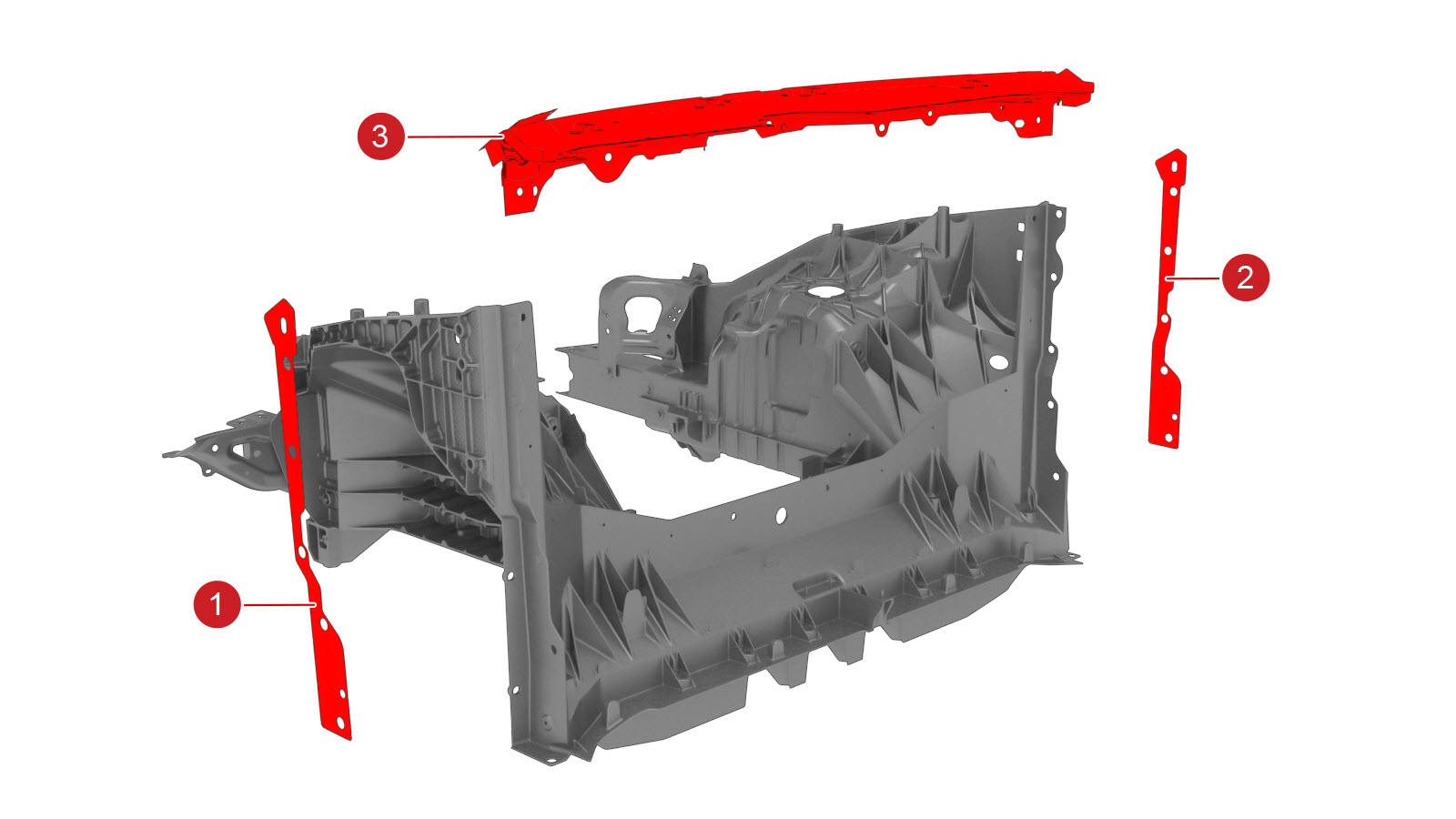

Dalla nuova parte di ricambio, rimuovere le parti indicate di seguito per ottenere il nuovo componente.
- 1 - COWL SIDE BRIDGING PLATE LH
- 2 - COWL SIDE BRIDGING PLATE RH
- 3 - MY GFB COWL ASSEMBLY
Sui lati SX e DX, tagliare una finestra di accesso nel componente originale.
Linea di taglio

Linea/punto di riferimento
- A = 10 mm.
- B = 44 mm.
- C = 90 mm.
- D = 129 mm.
Rimuovere il componente originale.
o SPR di fabbrica
o bulloni
Predisporre l'installazione.

Nota
Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

o BOLT,TEP,M10-1,5x35

o T2000,M8x1,25-30,HH,[109-I],G1009,SERR
Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
Installare il/i nuovo/i componente/i.
Serrare i bulloni come segue:
- Bulloni BOLT,TEP,M10-1,5x35 (x5 per ciascun lato) (numero parte Tesla 1618776-00-B) che fissano il sottoscocca anteriore alla parte interna anello vano porta (lato interno): 50 Nm.
- Bulloni BOLT,TEP,M10-1,5x35 (x2 per ciascun lato) (numero parte Tesla 1618776-00-B) che fissano il sottoscocca anteriore alla parte interna anello vano porta (lato esterno): 65 Nm.
- T2000,M8x1,25-30,HH,[109-I],G1009,SERR (x1 per ciascun lato) (numero parte Tesla 1637725-00-A) che fissano il sottoscocca anteriore all'inserto soglia laterale: 48 Nm.
Tagliare il BUTYL FOIL PATCH in due parti da 45x50 mm e utilizzarle per coprire le finestre di accesso tagliate nei componenti della parte esterna anello vano porta SX e DX.
Installare il Tappo anteriore carrozzeria esterna SX e DX.
Se il veicolo da riparare era dotato di rinforzi delle torrette degli ammortizzatori, installare i rinforzi torrette ammortizzatori SX e DX.
Eseguire le eventuali operazioni post-riparazione necessarie.
