Rivestimento fiancata esterno

Elenco parti

Quantità Descrizione Immagine / Note
1 MY REAR QUARTER OUTER PNL, SVC E-COAT (rivestimento fiancata esterno)
6

Rivetto Flow-Form S08

10

Rivetto Flow-Form S18

quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.

Procedura di riparazione

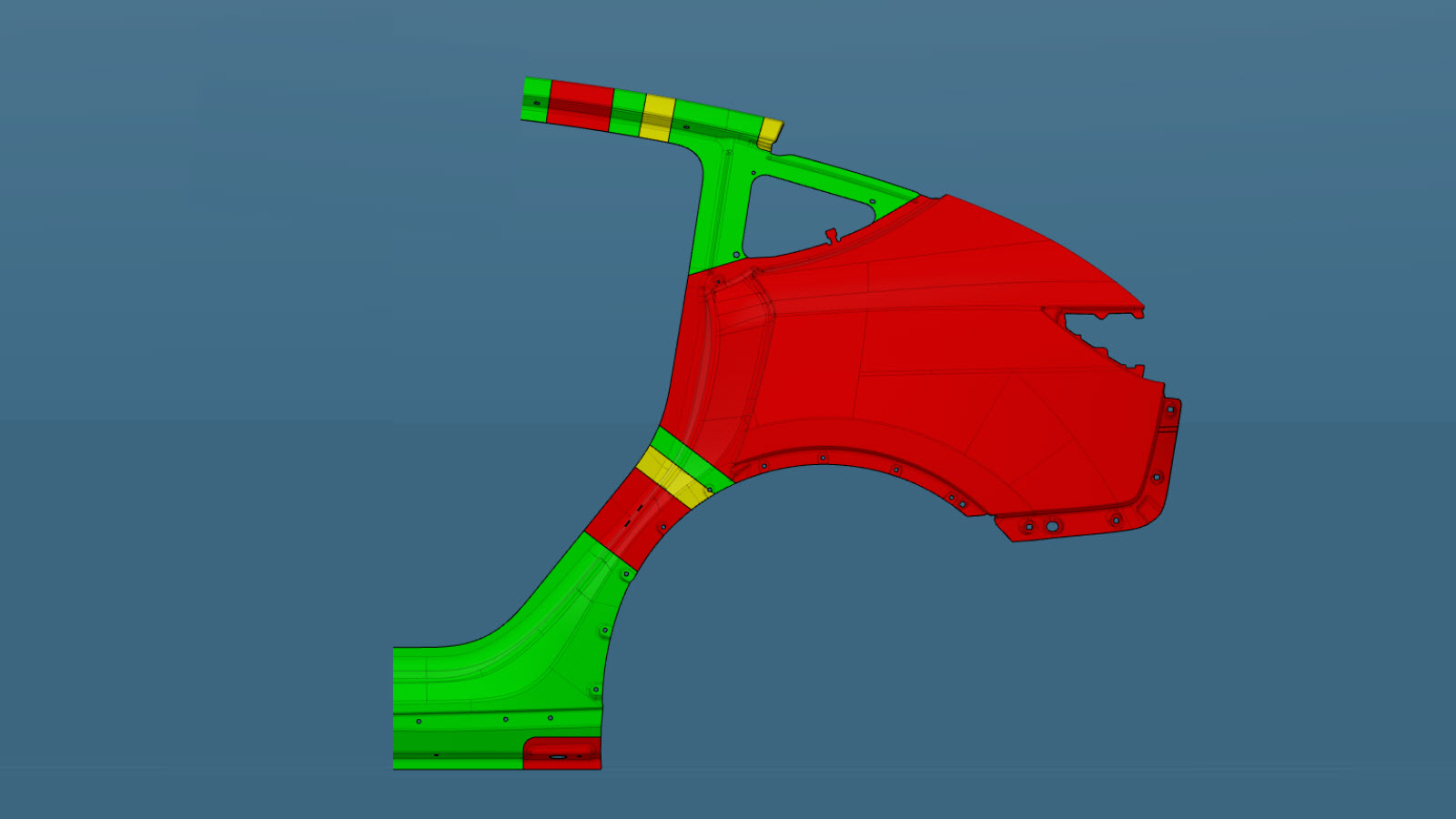

  1. Tagliare il componente originale nelle posizioni indicate.

    Linea di taglio

    Linea/punto di riferimento

    • A = 77 mm
    • B = 163 mm
    • C = 33 mm
    • D = 146 mm
    • E = 203 mm
    • F = 374 mm
  2. Rimuovere il componente originale.

    o SPR di fabbrica

    o saldature a punti di fabbrica

  3. Predisporre l'installazione.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Una X rossa indica la posizione in cui un dispositivo di fissaggio installato in fabbrica non viene sostituito.

    o saldature a punti di installazione

    o saldature a fori in acciaio

    o rivetti Flow-Form, S08
    • G = 85 mm
    • H = 13 mm

    o rivetti Flow-Form, S18

    Saldatura GMA

    Informational PurposesAn informational icon, calling your attention
    Nota
    Lo spazio tra i pannelli adiacenti dei giunti di testa per questa riparazione deve essere più piccolo possibile per ottimizzare la resistenza dei giunti.

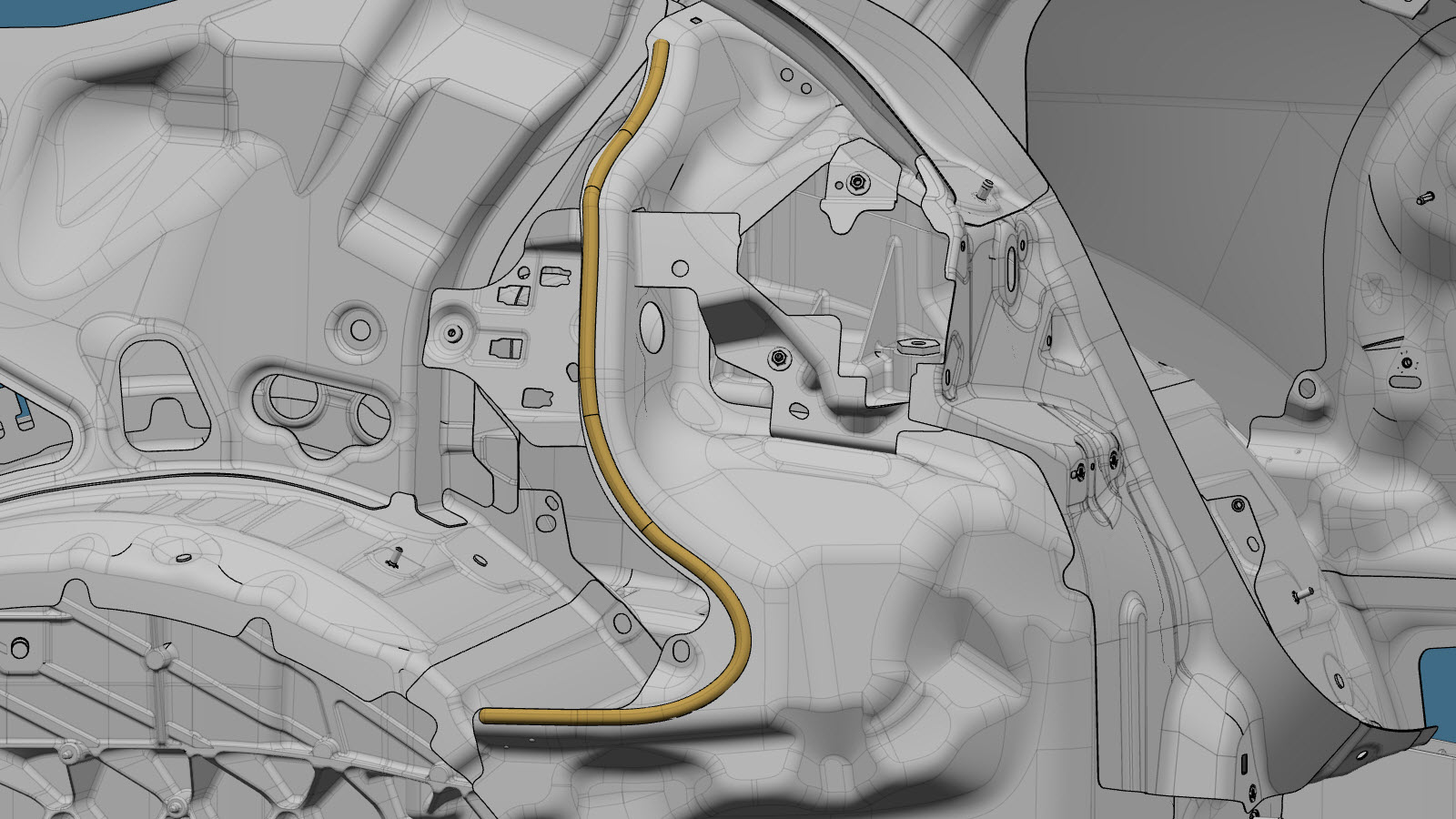

  4. Applicare sigillante per giunzioni nell'area in cui la staffa dell'alloggiamento porta di ricarica entra in contatto diretto con il rivestimento del pannello fiancata e il deflettore in espanso di fabbrica.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Questa procedura richiede un sigillante per giunzioni con una percentuale di allungamento a secco superiore al 150%. Ciò per evitare la distorsione visibile della superficie esterna del pannello della fiancata nel punto i cui la staffa dell'alloggiamento porta di ricarica viene incollata alla parte interno del pannello.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Se si utilizza un sigillante per giunzioni non adatto per l'applicazione sulle superfici in metallo grezzo, la superficie di accoppiamento sul lato interno del pannello della fiancata richiederà una rifinitura prima di installare il gruppo alloggiamento porta di ricarica. Fare riferimento alla scheda dei dati tecnici per il sigillante per guarnizioni da utilizzare.
  5. Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
  6. Installare il/i nuovo/i componente/i.
  7. Eseguire una saldatura a punti di tipo a resistenza.
    o saldature a punti di installazione
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
  8. Eseguire una saldatura GMA.
    o saldature a fori in acciaio

    o saldature a fori in alluminio

    Saldatura GMA

    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    La mancata osservanza di tutte le precauzioni di sicurezza per la saldatura, incluso l'uso di dispositivi di protezione individuale, potrebbe causare gravi lesioni personali o danni alla proprietà. Solo i tecnici che hanno completato la formazione sulla saldatura approvata da Tesla sono autorizzati a saldare componenti strutturali sui veicoli Tesla.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Per mantenere l'integrità in caso di incidente del veicolo, utilizzare esclusivamente fili per saldatura approvati e saldatrici GMA approvate per eseguire una saldatura GMA sui veicoli Tesla. Fare riferimento a Saldatrici e filo per saldatura GMA (gas metal arc) approvati per informazioni sulle saldatrici GMA e sui fili per saldatura GMA approvati.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Avvertenza
    Non effettuare saldature su un veicolo Tesla prima di aver eseguito la procedura di isolamento elettrico del veicolo (consultare il Manuale di manutenzione specifico del veicolo per ulteriori informazioni sulla procedura di isolamento elettrico del veicolo). Eventuali operazioni di saldatura su un veicolo Tesla con un sistema ad alta o bassa tensione eccitato potrebbe danneggiare i componenti del veicolo.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Prima di eseguire la saldatura GMA, effettuare una saldatura di prova utilizzando del materiale dello stesso calibro e tipo per assicurarsi che le impostazioni dell'attrezzatura di saldatura diano un risultato soddisfacente.
  9. Eseguire le eventuali operazioni post-riparazione necessarie.
