Staffa modulo terminale anteriore
Informazioni sulla riparazione
- Rivedere tutte le pratiche generali di riparazione in seguito a un incidente e la documentazione sulla sicurezza e indossare i DPI (dispositivi di protezione individuale) appropriati prima di iniziare questa procedura.
- Questa procedura può essere completata senza utilizzare un ponte sollevatore.
Elenco parti
Quantità | Descrizione | Immagine / Note |
---|---|---|

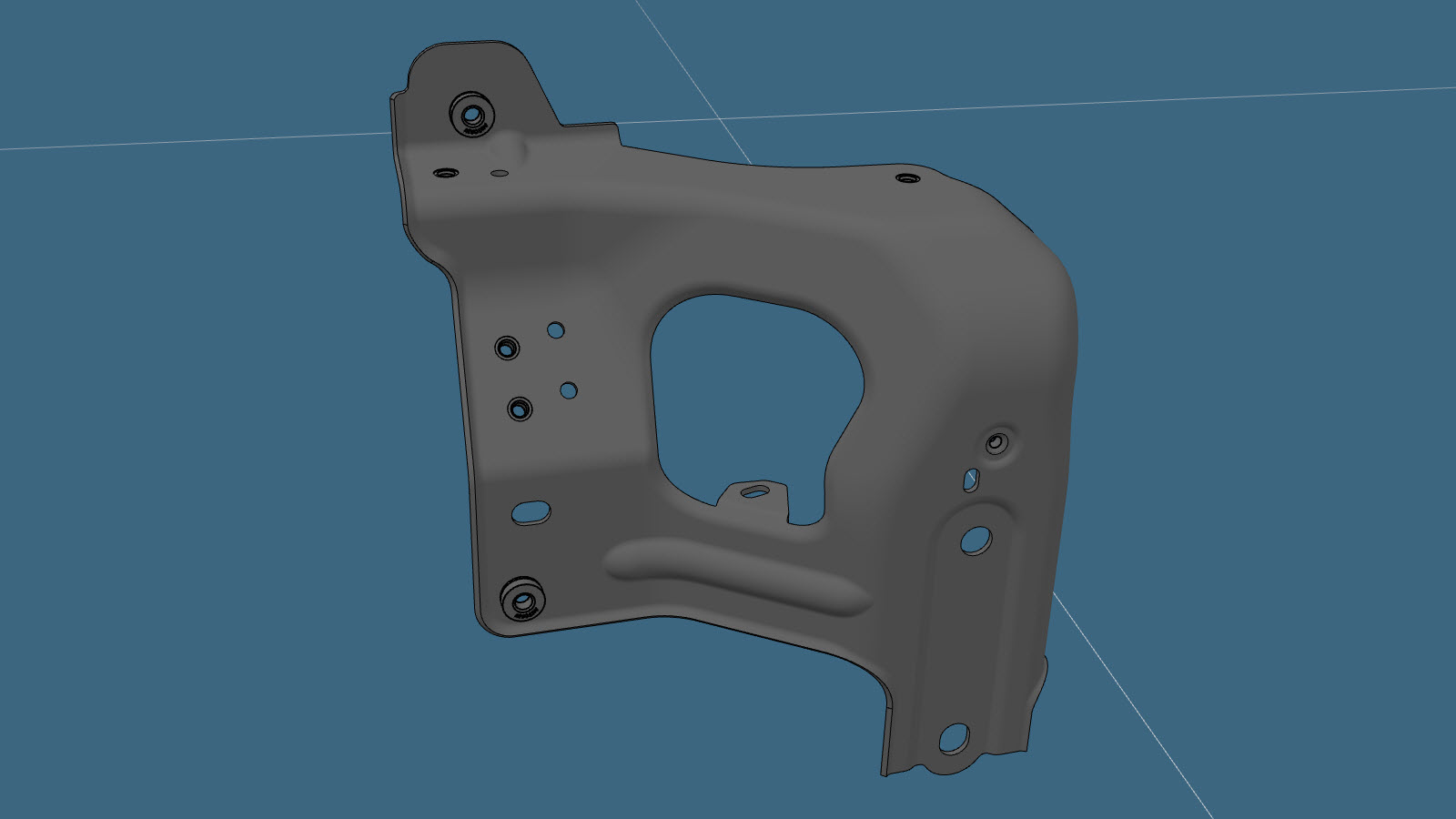

1 | ASY - FEM BRKT (staffa modulo terminale anteriore) |
![]() |
2 |
![]() |
Numero parte Tesla 1063260-00-C. |
quando si ordinano i pezzi di ricambio, fare riferimento al Catalogo delle parti di ricambio e inserire il VIN del veicolo in riparazione per trovare le parti corrette (e i numeri di parte) per il veicolo. In alternativa, utilizzare la funzione di ricerca nel Catalogo delle parti di ricambio per trovare una parte specifica per il veicolo.
Procedura di riparazione
-

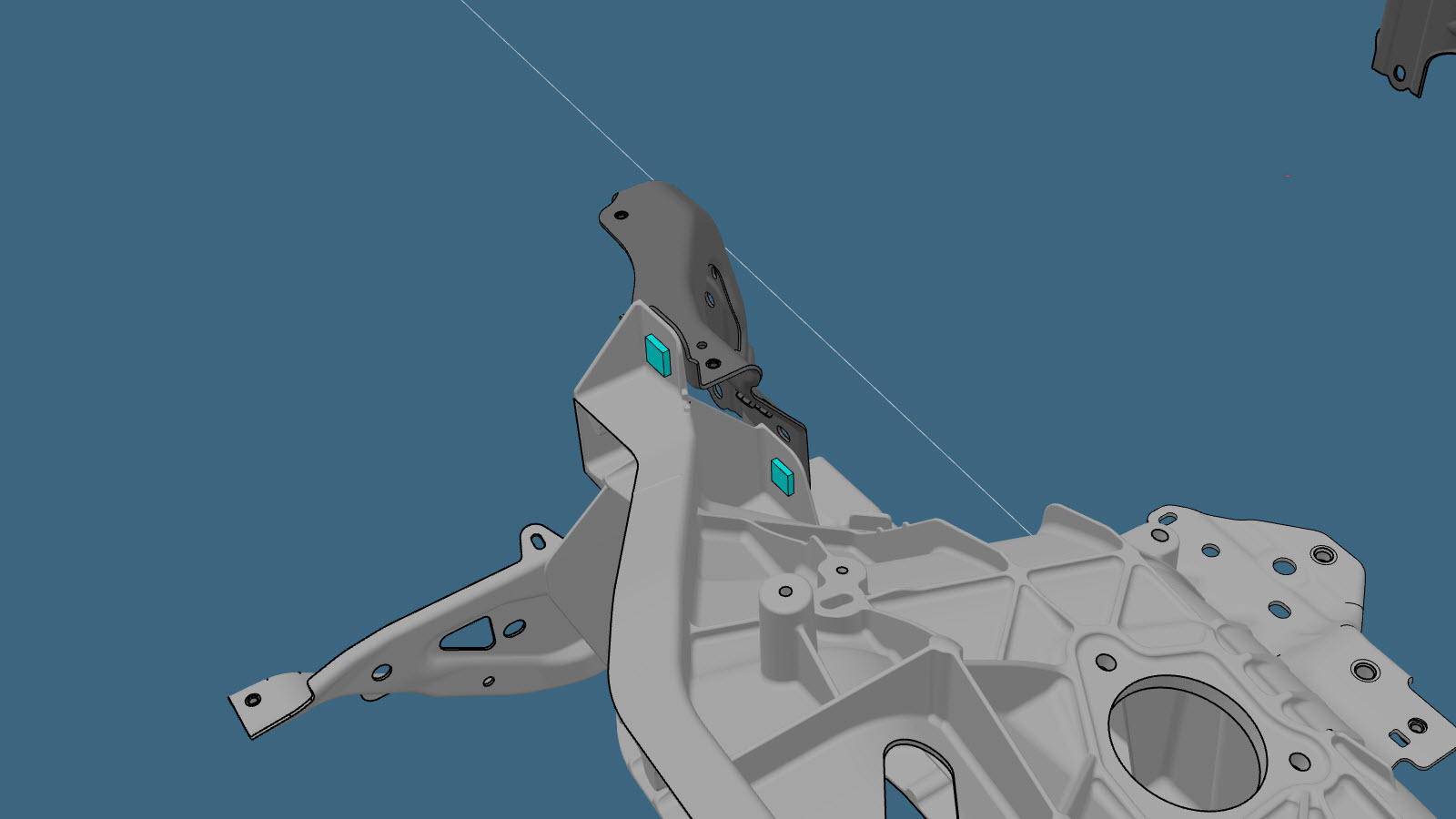

Rimuovere il componente originale.
o
saldature a punti di fabbrica
o
bulloni (se presente)
-
Predisporre l'installazione.
o
bulloni

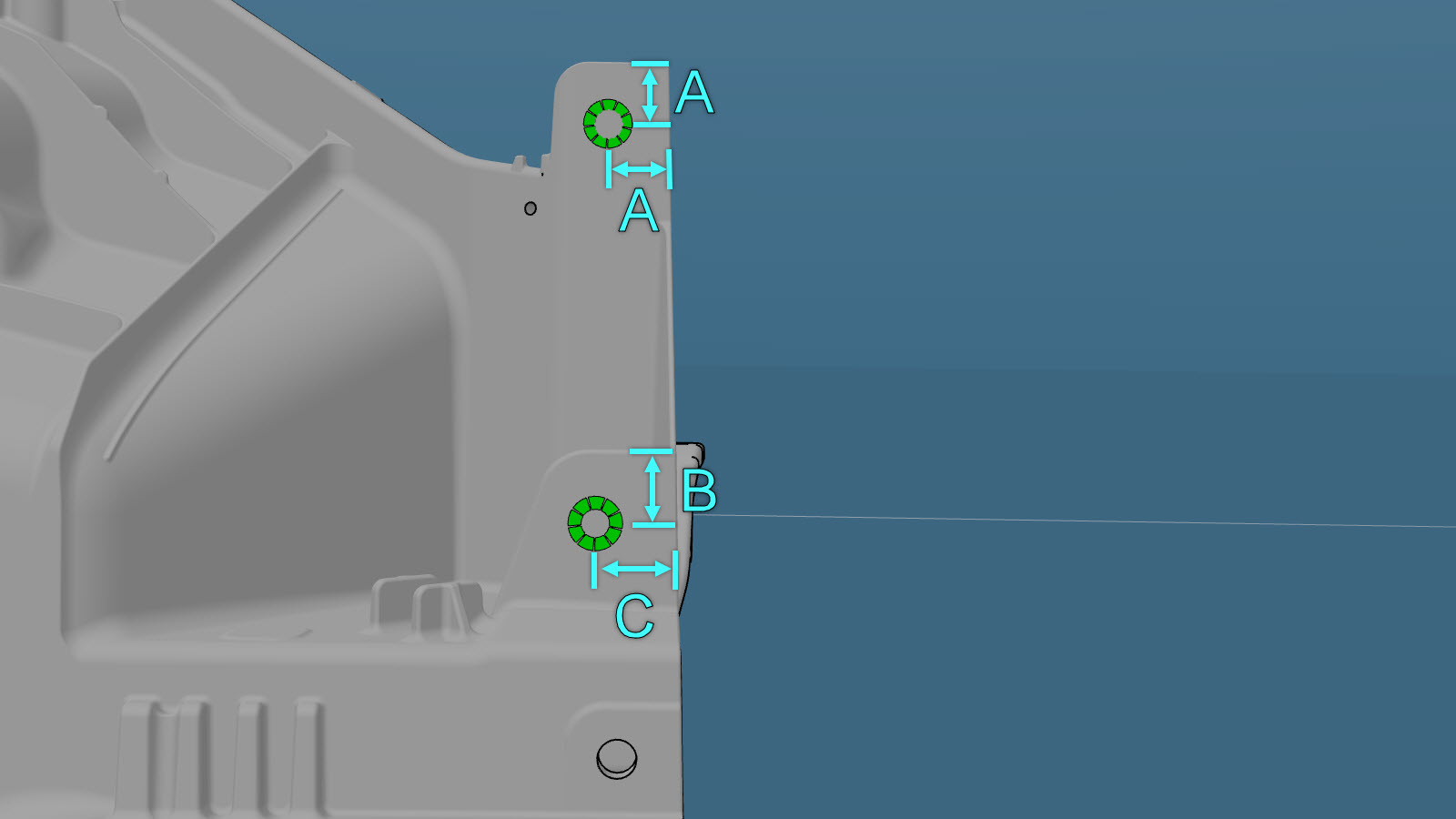

NotaSe il sottoscocca anteriore pressofuso non è già dotato di fori per i bulloni, praticare dei fori da 8 mm utilizzando le misure fornite.- A = 26,5 mm.
- B = 28 mm.
- C = 30 mm.
- Applicare adesivo strutturale sulle superfici di accoppiamento del veicolo e del/i nuovo/i componente/i.
-

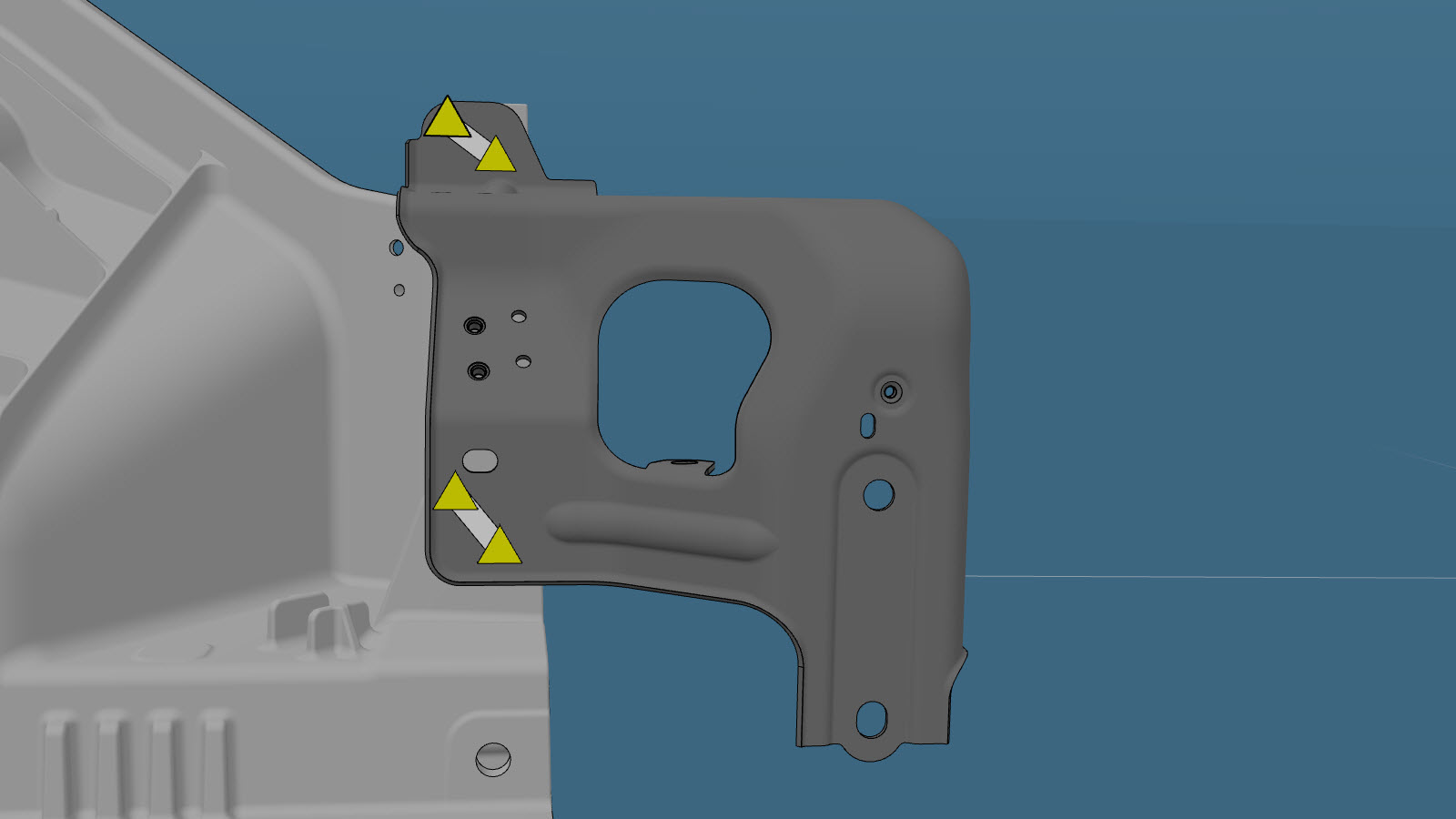

Installare il/i nuovo/i componente/i.
Serrare i bulloni a 30 Nm.
- Eseguire le eventuali operazioni post-riparazione necessarie.
