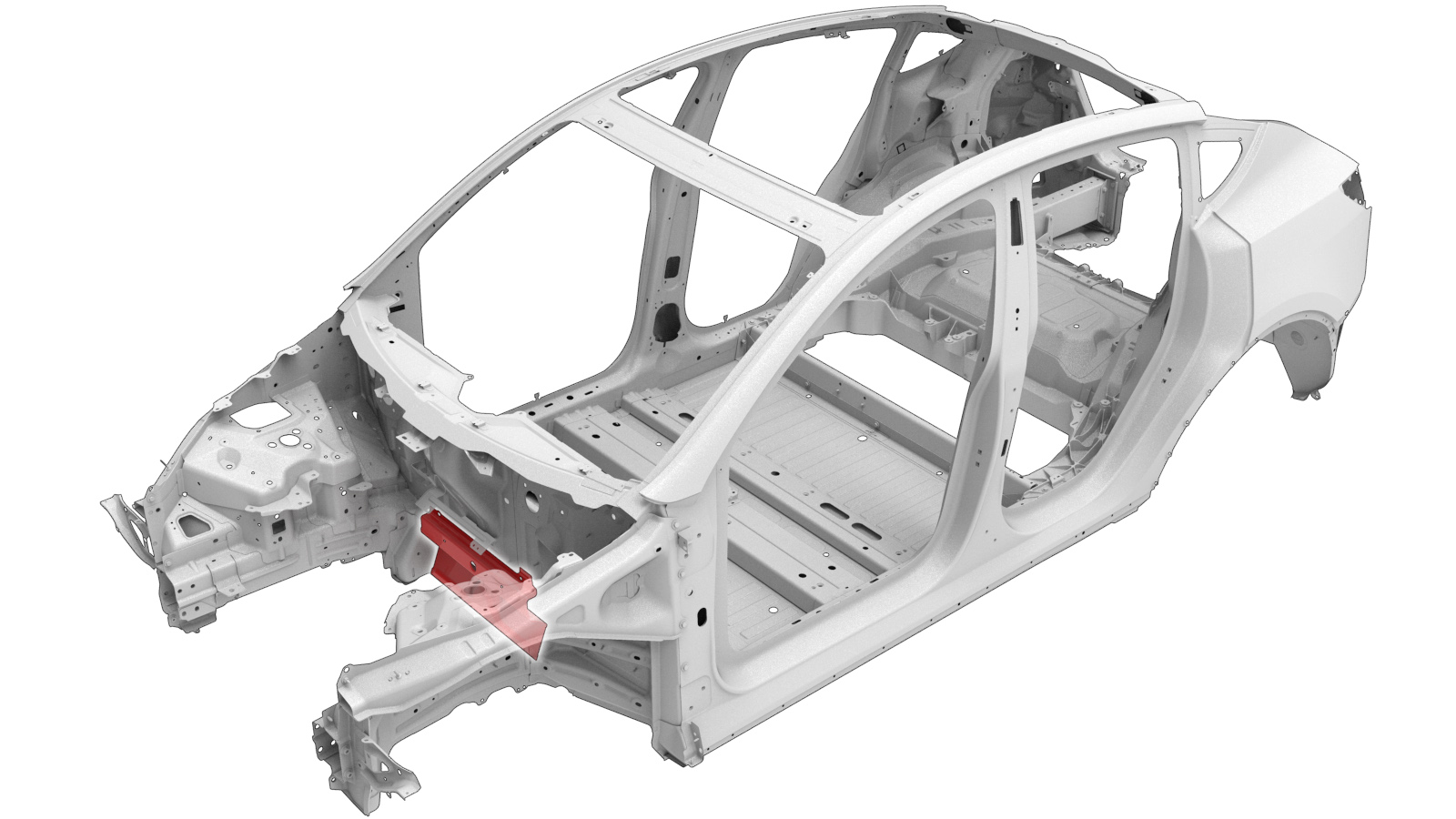

전면 프레임 레일 전체
수리 정보
- 이 절차는 현재 아시아 및 유럽 차량에만 해당합니다.
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | ASSEMBLY - FRONT RAIL(전면 프레임 레일 전체) |
|
| 1 | PNL, LONGITUDINAL UPPER(종방향 상단) |
|
| 42 |
고강도 구조용 리벳, 6.5mm
|
|
| 28 |
구조용 벌브 리벳, 6.5mm
|
|
| 10 |
카운터싱크 리벳, 4.8mm 짧은 길이
|
|
| 3 |
카운터싱크 리벳, 4.8mm 긴 길이
|
|
| 1 |
리벳, 4.8mm
|
|
| 1 |
플로우 폼 리벳 S38
|
|
| 4 |
볼트
, BLT,M8x16,M6 HF,[10.9],ZnAl,HD,OD14.9 |
Tesla 부품 번호 1011818-00-A. |
| 4 |
너트
, NUT,M8-1.25,HF,Steel[10],ZnAl,BLACK |
Tesla 부품 번호 1006628-01-A. |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
-
샷건 외측을(를) 탈거합니다.
-
대시보드 크로스멤버을(를) 탈거합니다.
-
전면 서브프레임 지지대을(를) 탈거합니다.
-

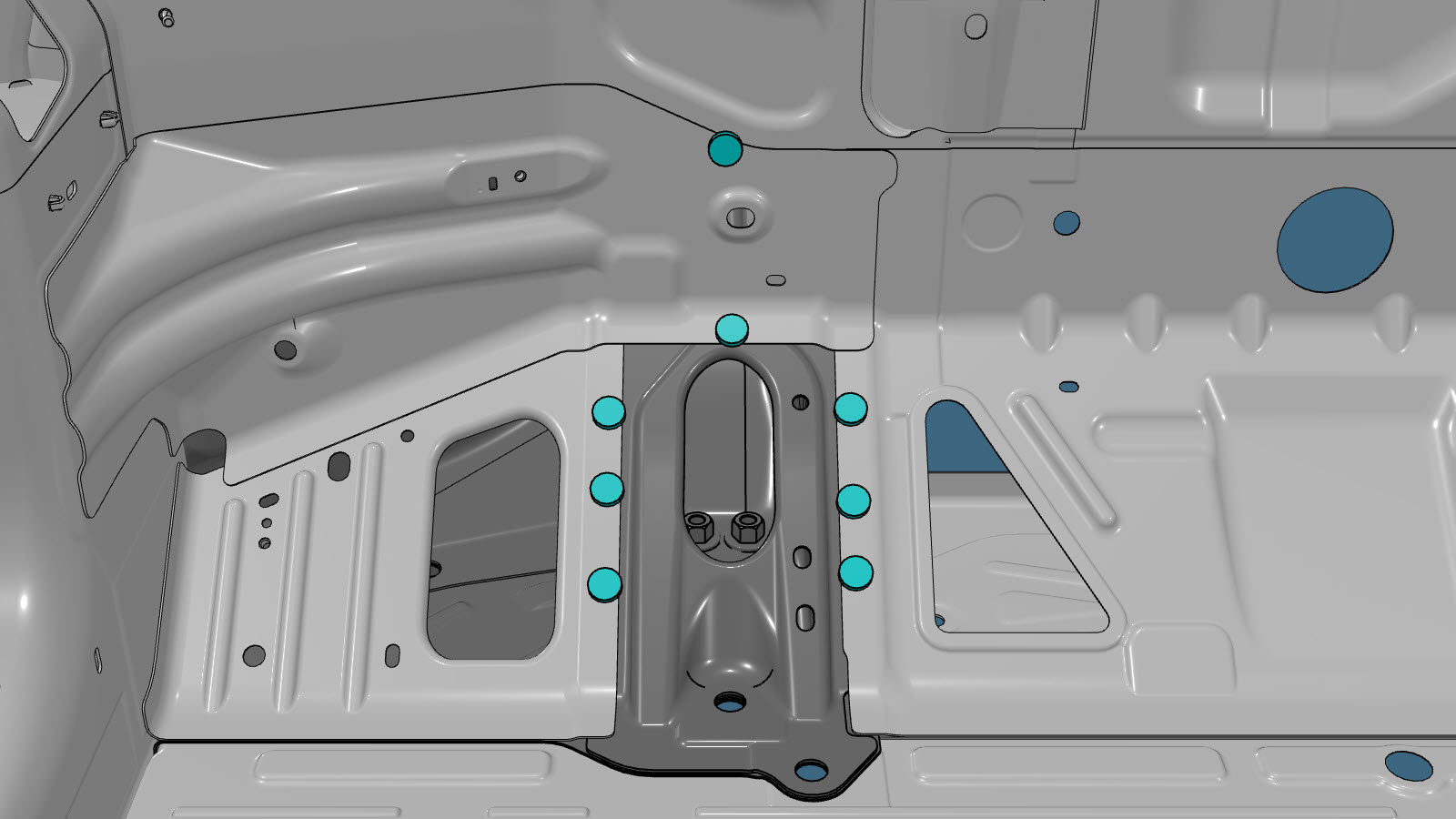

기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
또는
공장 출고 스폿 용접을 통해 구멍 뚫기
참고스폿 용접에 구멍을 뚫을 때 스폿 용접을 대체할 패스너에 맞는 크기의 구멍을 만드는 드릴 비트를 사용합니다.
-
전면 프레임 레일 정비 부품에 종방향 상단을 장착할 준비를 합니다.
- 종방향 상단과 전면 프레임 레일 정비 부품에 구조용 접착제를 도포합니다.
- 전면 프레임 레일 정비 부품에 종방향 상단을 장착합니다.
-
저항 스폿 용접을 수행합니다.
또는
설치 스폿 용접
경고개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.경고차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다. -
장착을 준비합니다.
참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는 카운터싱크 리벳, 4.8mm 짧은 길이
참고일부 리벳의 장착 위치는 공장 출고 스폿 용접 위치와 다를 수 있습니다.
또는 볼트
- C = 10mm
- D = 9 mm
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
-
새 구성품을 장착합니다.
볼트를 22Nm 규격 토크로 조입니다.
-
전면 서브프레임 지지대을(를) 탈거/장착합니다.
-
대시보드 크로스멤버을(를) 장착합니다.
-
샷건 외측을(를) 장착합니다.
-
보이는 대로 부틸 패치를 장착합니다.
- 필요한 수리 후 작업을 수행합니다.
