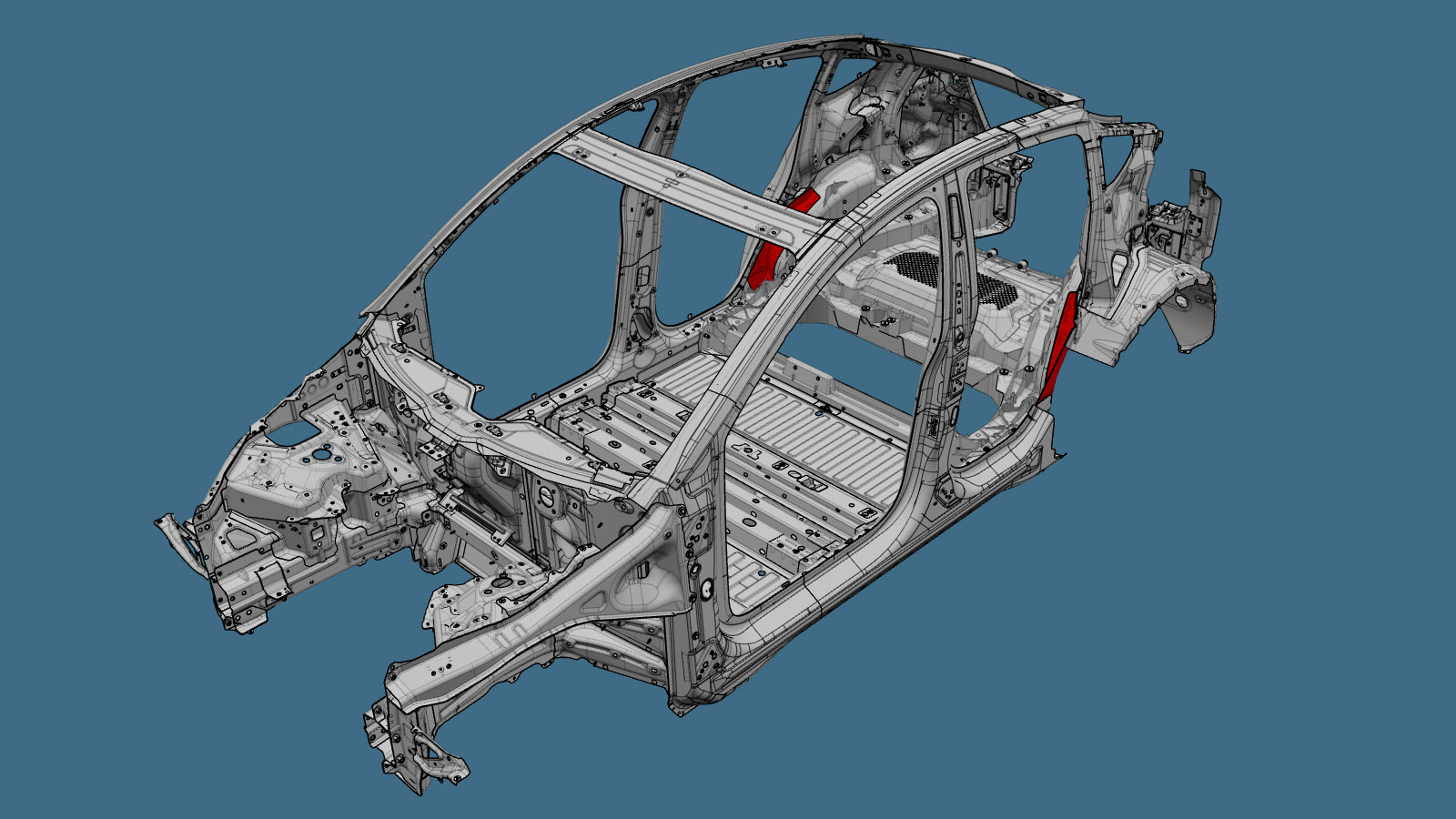

휠하우스 내측(전면부) – 일체형 주물 RUB – (2024년 9월 22일 이후 제작 차량)

교정 코드: 10102101402 10102101502 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.

수리 절차

  1. 휠하우스 익스텐션(전면)을(를) 탈거합니다.
  2. 기존 구성품을 탈거합니다.

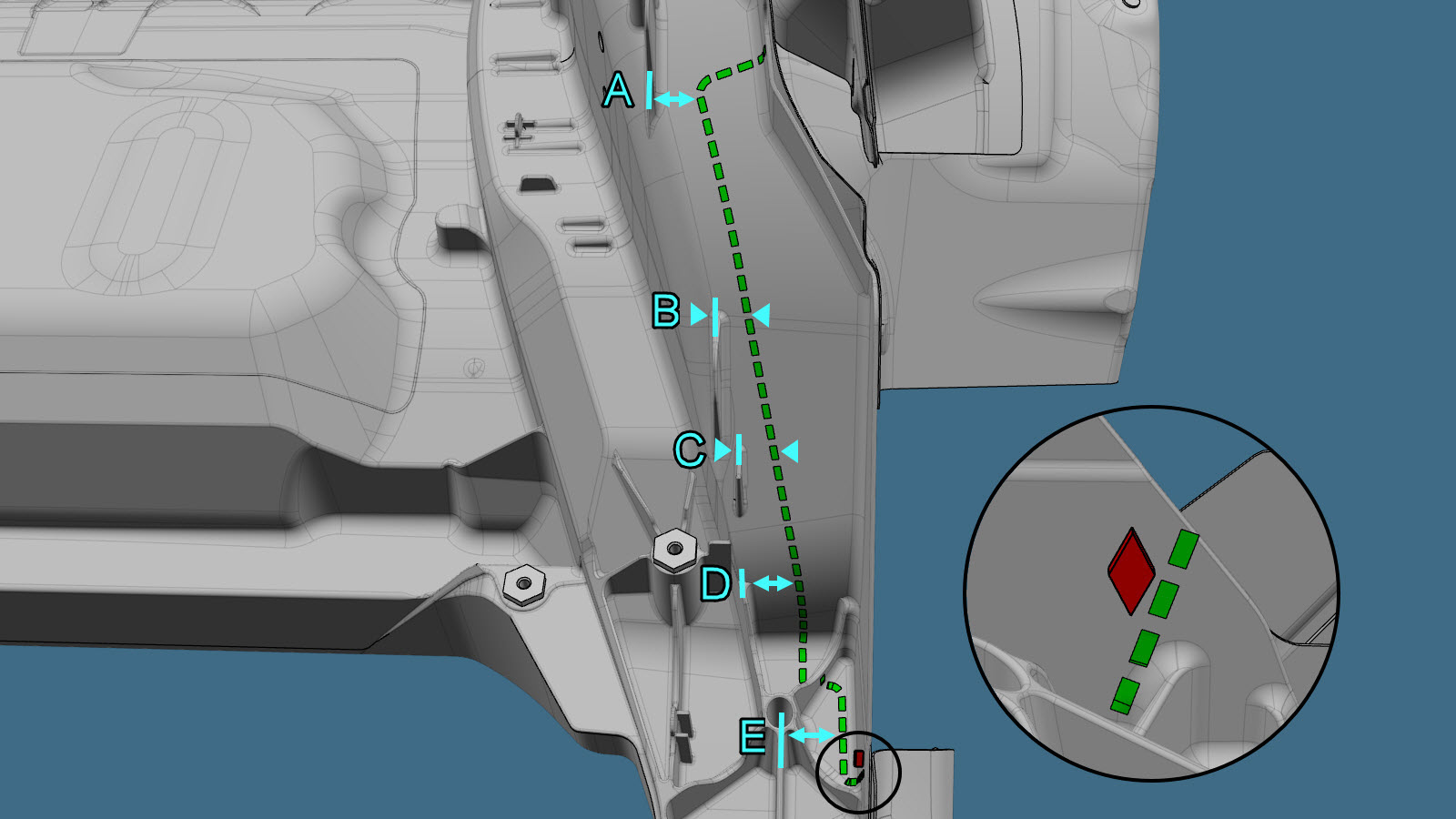

    참조선/참조점
    절단선
    • A = 36mm
    • B = 26mm
    • C = 28mm
    • D = 45mm
    • E = 44mm
    Informational PurposesAn informational icon, calling your attention
    참고
    표시된 측정값은 수리 부위의 외부 경계(최대 크기)를 나타내며, 더 작은 수리 부위가 절단될 수 있습니다. 이 부위 이상으로 손상이 확대된 경우 Tesla 사고 수리 센터에 문의하여 지원을 요청하십시오.
    Informational PurposesAn informational icon, calling your attention
    참고

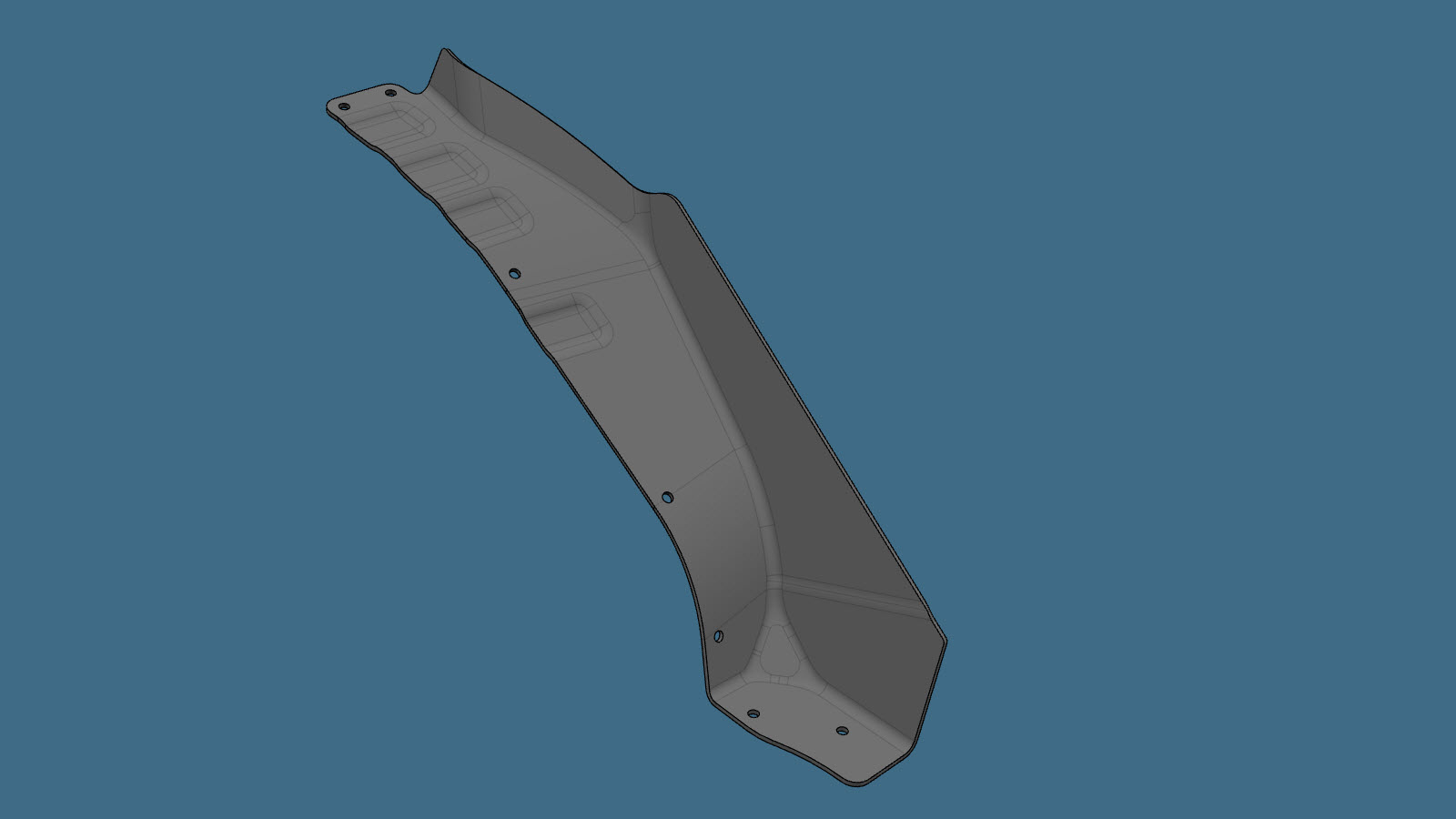

    정비 부품을 주물 후면 차체 하부에서 자재를 탈거하기 위한 참고 자료로 사용합니다. 정비 부품이 수리 영역에 맞을 때까지 필요에 따라 대부분을 절단합니다.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.

    또는 공장 출고 SPR

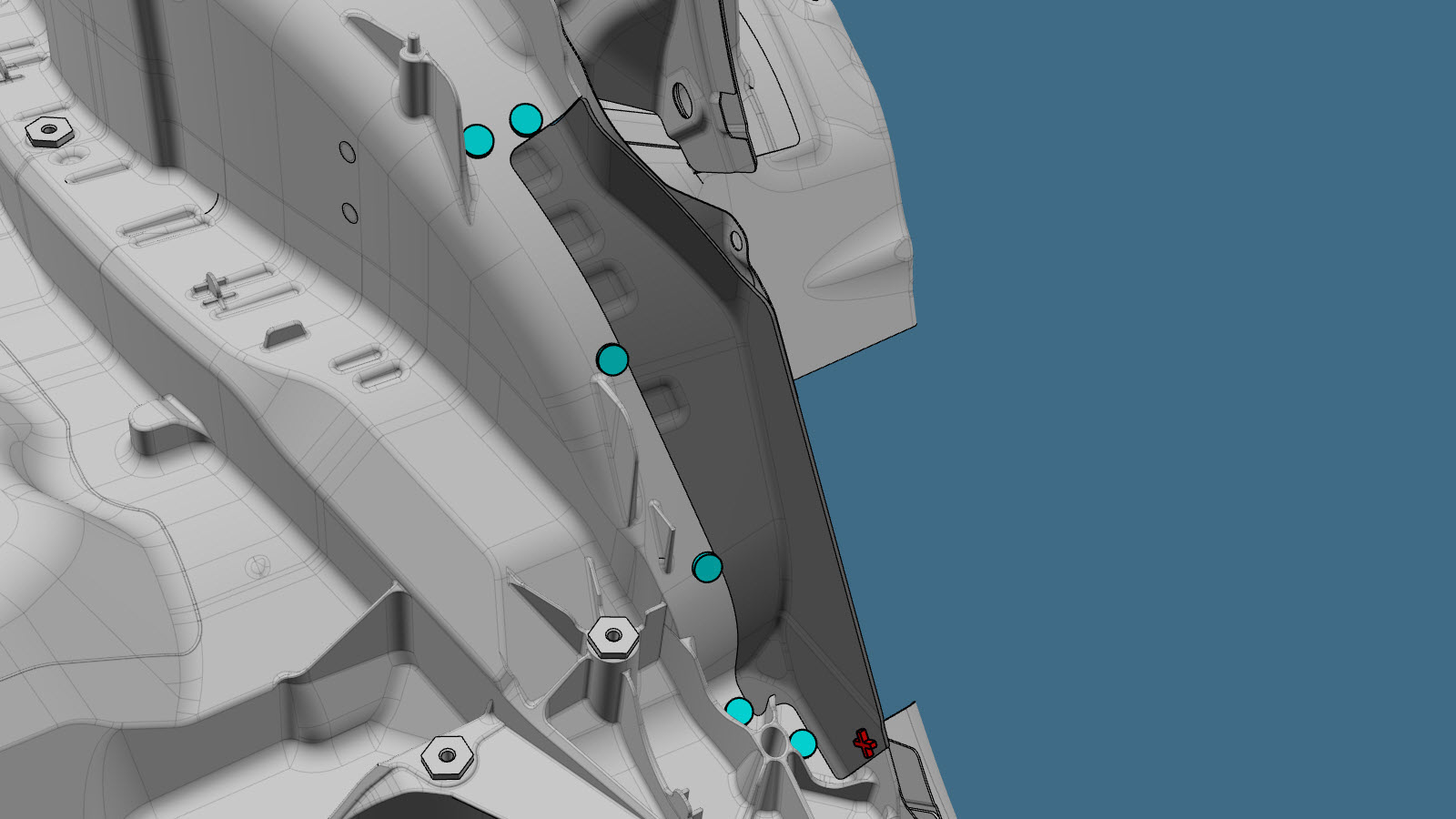

  3. 장착을 준비합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    서비스 부품은 휠하우스 아래쪽에서 장착됩니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.

    참조선/참조점

    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    휠하우스의 나머지 부분은 안쪽 영역에서 정비 부품과 최소 25mm 이상 겹쳐져야 합니다.

    또는 고강도 구조용 리벳, 6.5mm

    또는 플로우 폼 리벳, S38

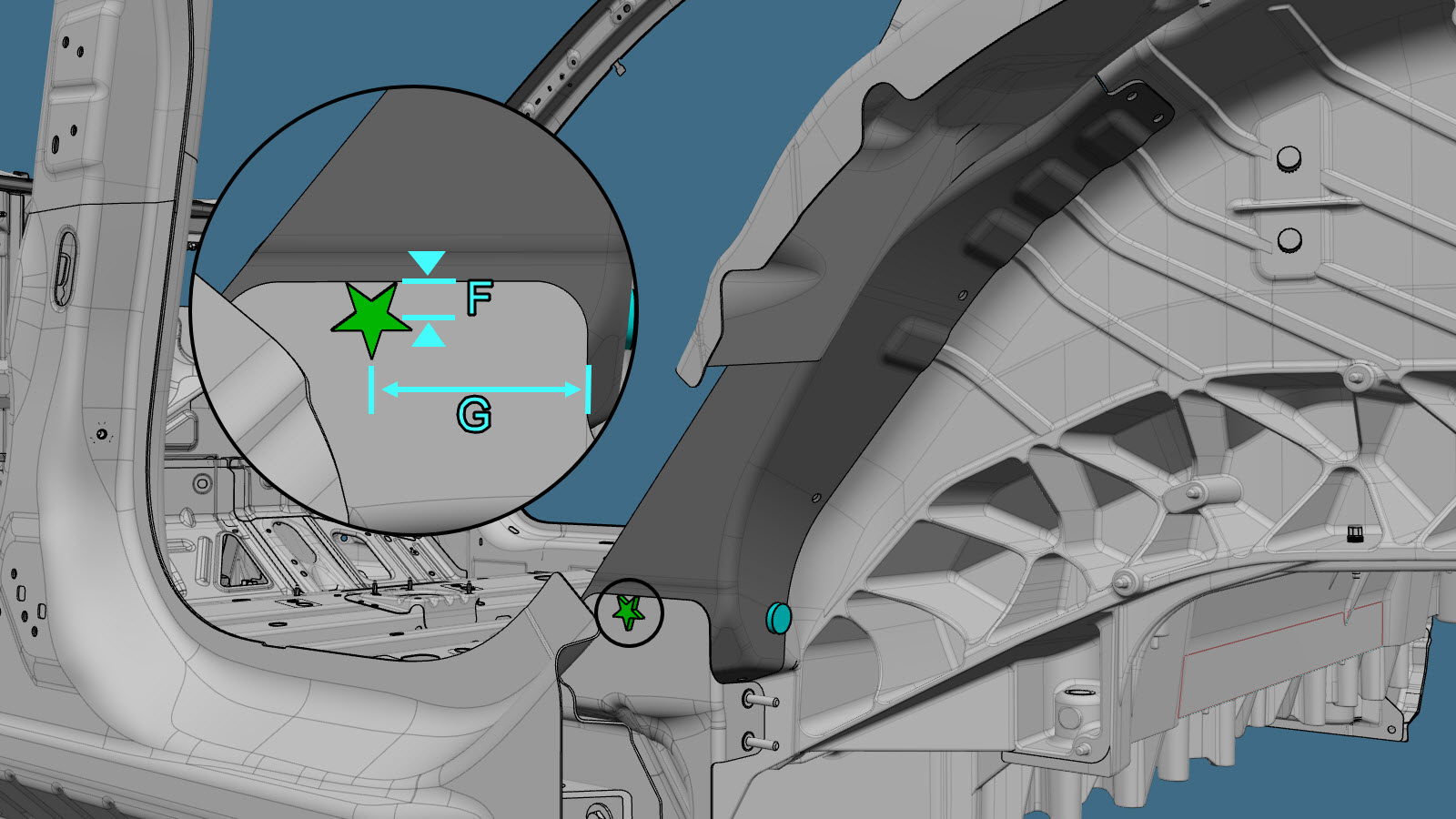

    • F = 10mm
    • G = 65mm
  4. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  5. 새 구성품을 장착합니다.
  6. 휠하우스 익스텐션(전면)을(를) 장착합니다.
  7. 필요한 수리 후 작업을 수행합니다.
