후면 레일(주물)

교정 코드: 10102100702, 10102100602 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고

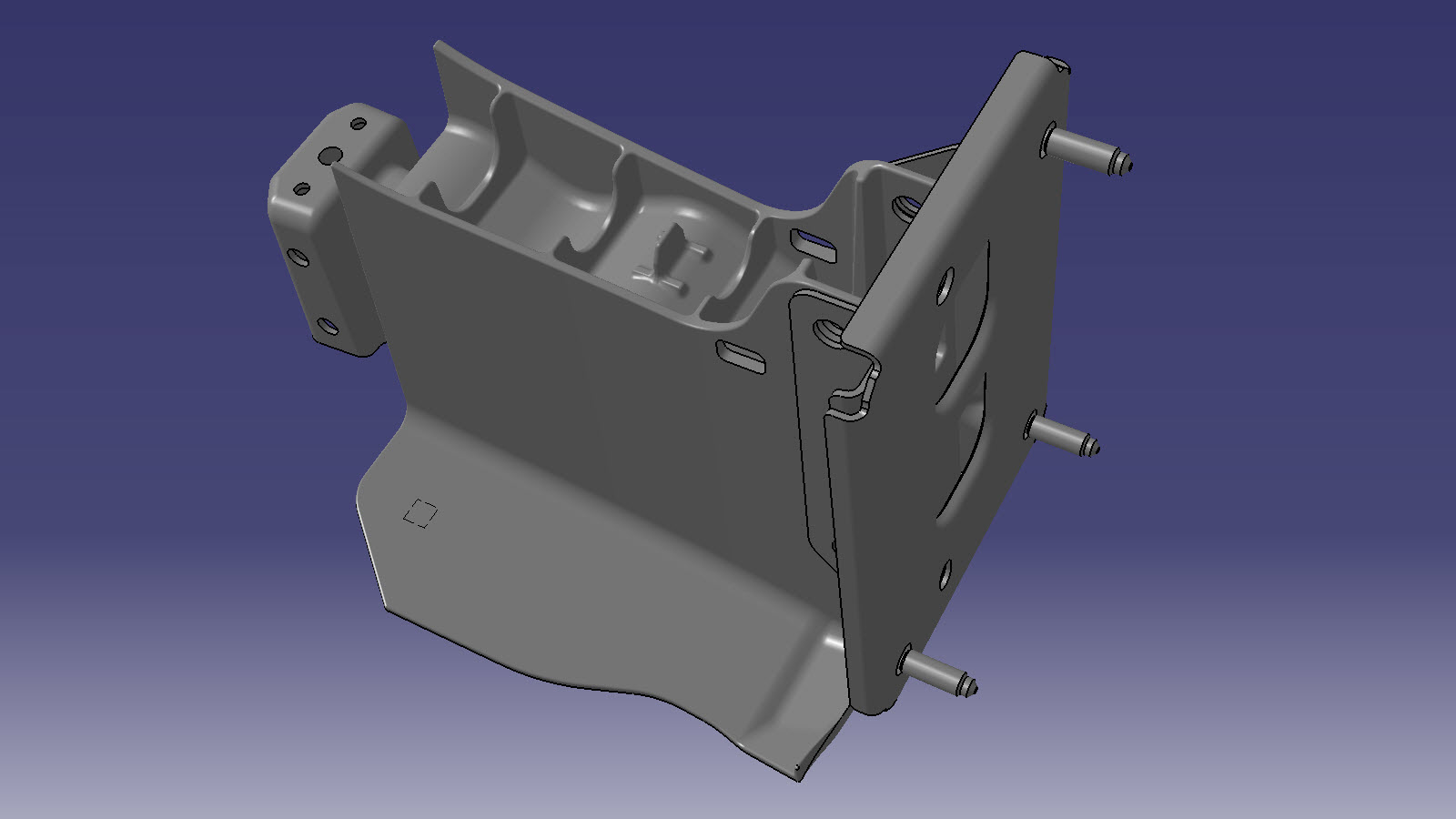

1 CASTING REAR RAIL SERVICE ASSEMBLY(후면 레일 - 주물)

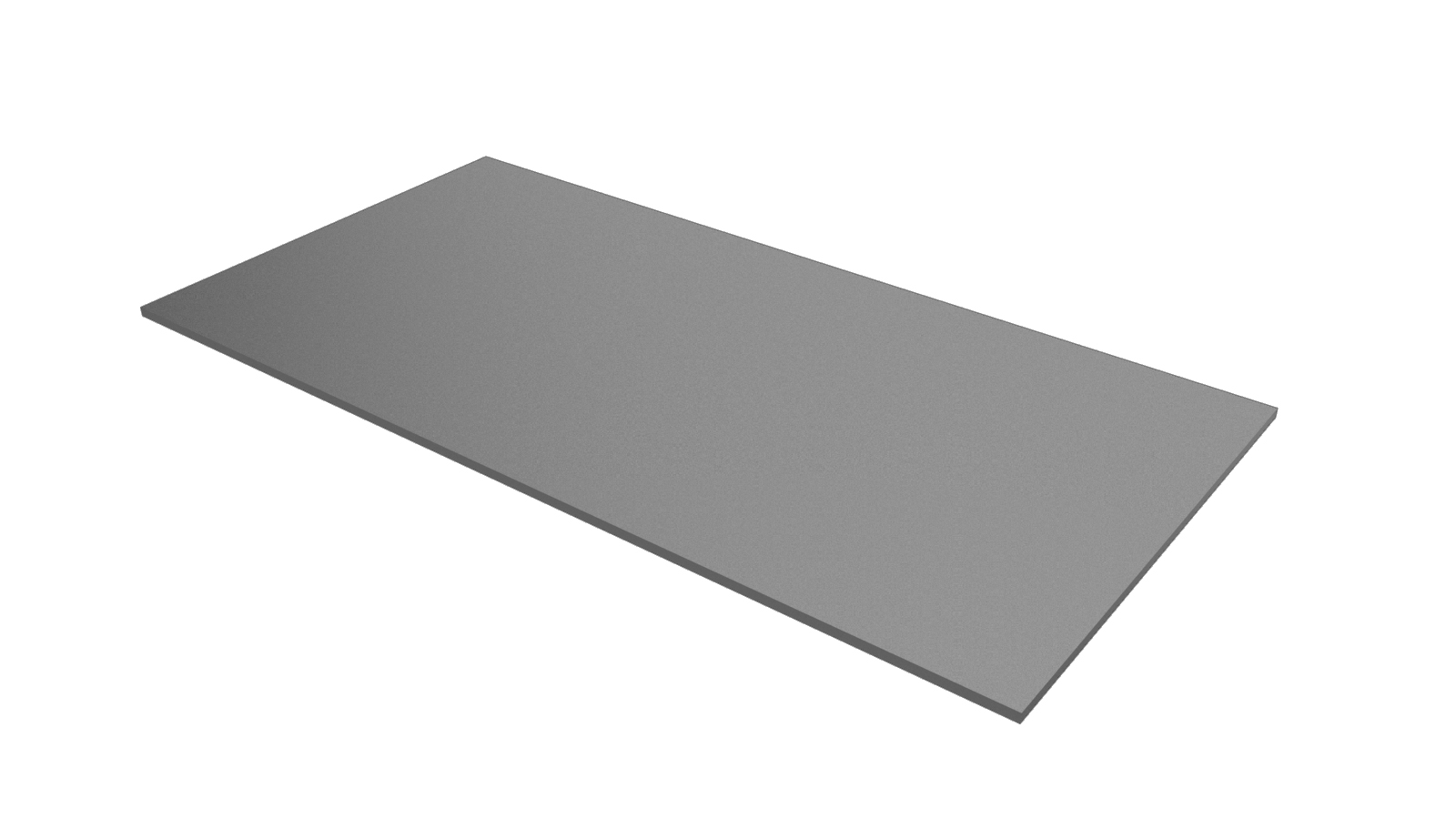

1 BUTYL FOIL PATCH 300X150x2MM(부틸 호일 패치)

Tesla 부품 번호 1004969-00-A.
5 고강도 구조용 리벳, 6.5mm
4 볼트, 별 모양 헤드 , M8X22,STL[10.9],PC Tesla 부품 번호 1056534-00-C.
4 너트 , HEX,FLGS,M8-1.25X18.2[8]-TBD Tesla 부품 번호 1014348-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. Insulator - Wheelhouse - LH (Remove and Replace).
  2. 다음을 탈거합니다. Wheelhouse Insulator - Rear - RH (Remove and Replace).
  3. 다음을 탈거합니다. 공기 배출 장치 - LH(탈거 및 교체).
  4. RH 구성품 전용: 다음을 탈거합니다. 서브우퍼(탈거 및 교체).
  5. 다음을 탈거합니다. 휠 아치 라이너 - 후면 - LH(구조용 팩 이외)(탈거 및 교체).
  6. 다음을 탈거합니다. 브래킷 - 후면 윙 - LH(탈거 및 교체).
  7. 다음을 탈거합니다. 전면 카펫 - 후면 트렁크(탈거 및 교체).
  8. 다음을 탈거합니다. 브래킷 - 테일라이트 - LH(탈거 및 교체).
  9. 다음을 탈거합니다. 씰 - 트렁크(탈거 및 교체).
  10. 다음을 탈거합니다. 패널 어셈블리 - 후면(탈거 및 교체).
  11. 다음을 탈거합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  12. 다음을 탈거합니다. 패널 - 에어로 실드 - 전면(구조용 팩 이외)(탈거 및 교체).
  13. 다음을 탈거합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  14. 다음을 탈거합니다. 패널 - 에어로 실드 - 전면(구조용 팩 이외)(탈거 및 교체).
  15. 다음을 탈거합니다. 디퓨저 - 후면 페시아(탈거 및 교체).
  16. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 탈거합니다.
  17. 윙 브래킷(하단)을(를) 탈거합니다.
  18. 기존 구성품을 탈거합니다.

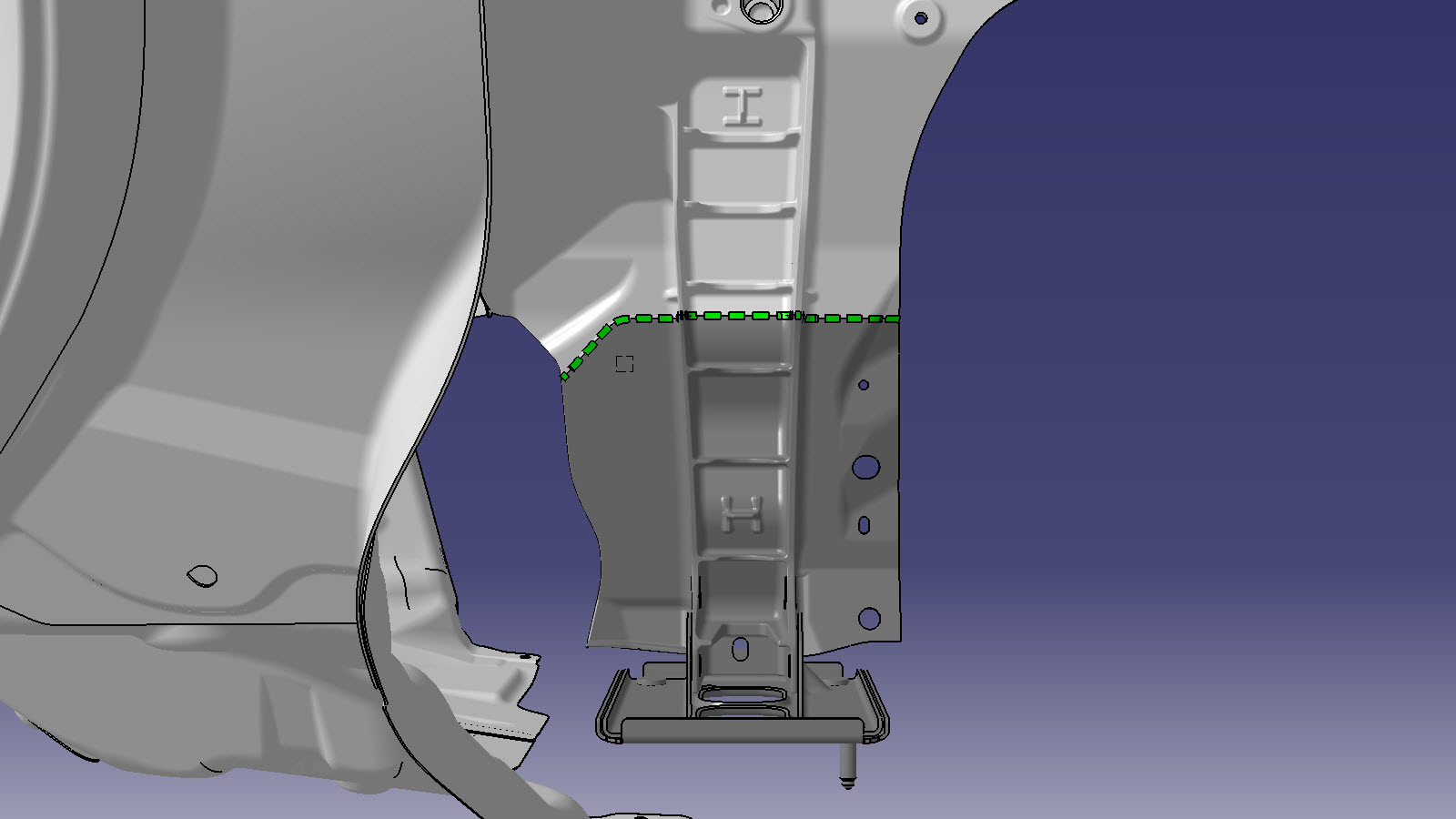

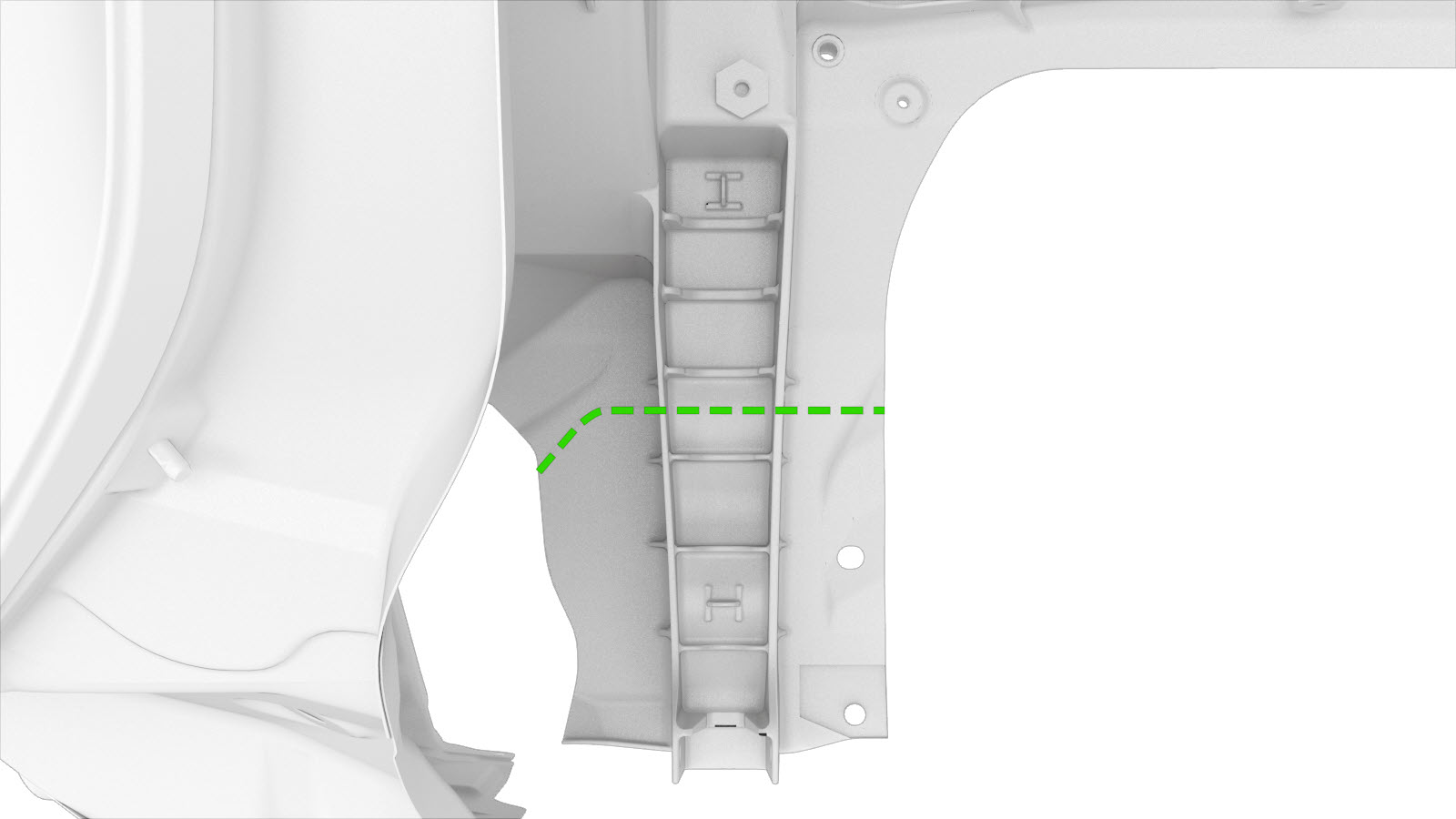

    • 절단선
    참고
    기존 구성품의 주물 절단선 바로 뒤쪽을 자른 다음, 필요에 따라 기존 구성품을 다듬어 맞춥니다. 간격은 가능한 한 작게 유지합니다.

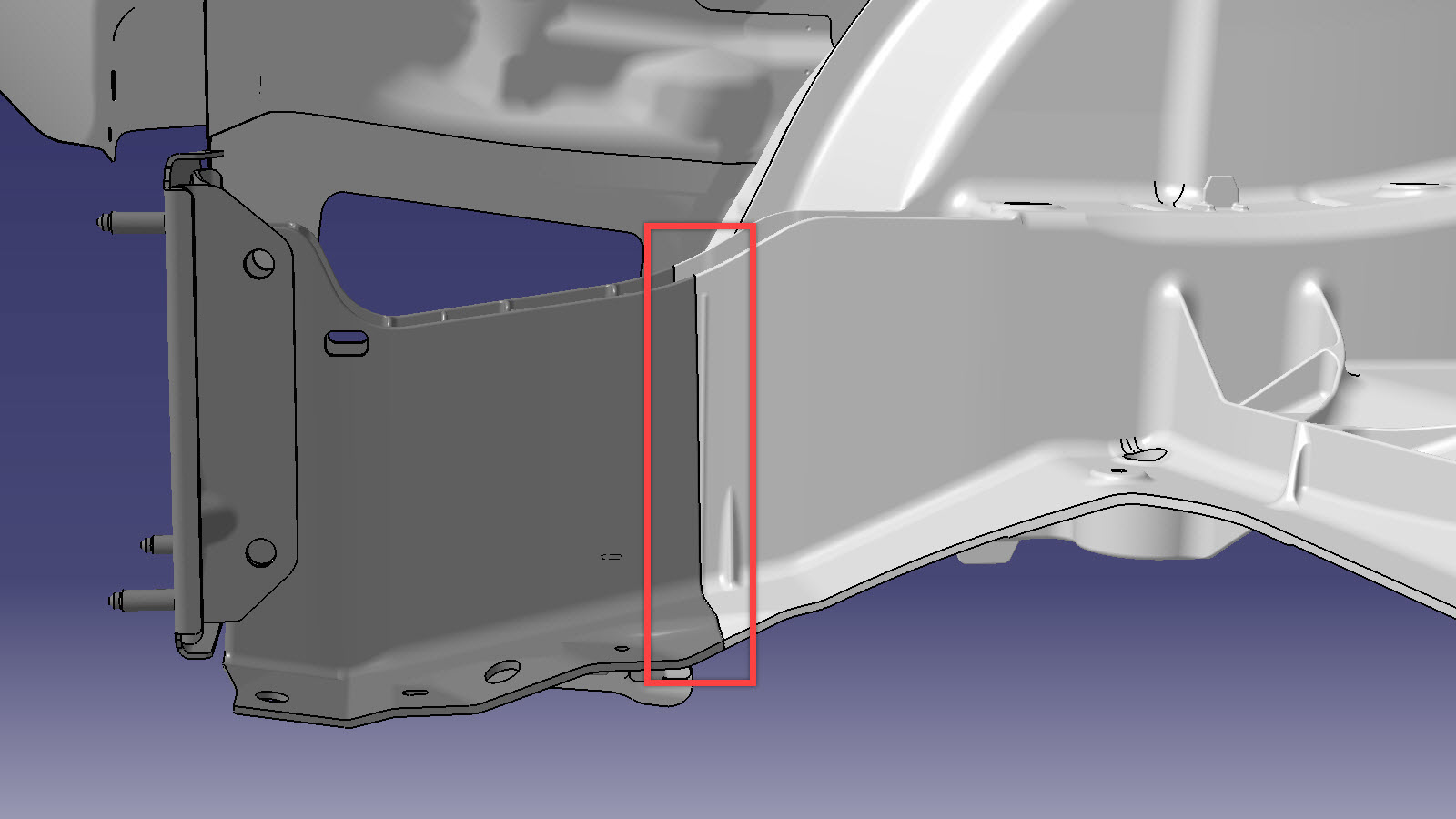

  19. 표시된 영역의 정비 부품을 다듬습니다.

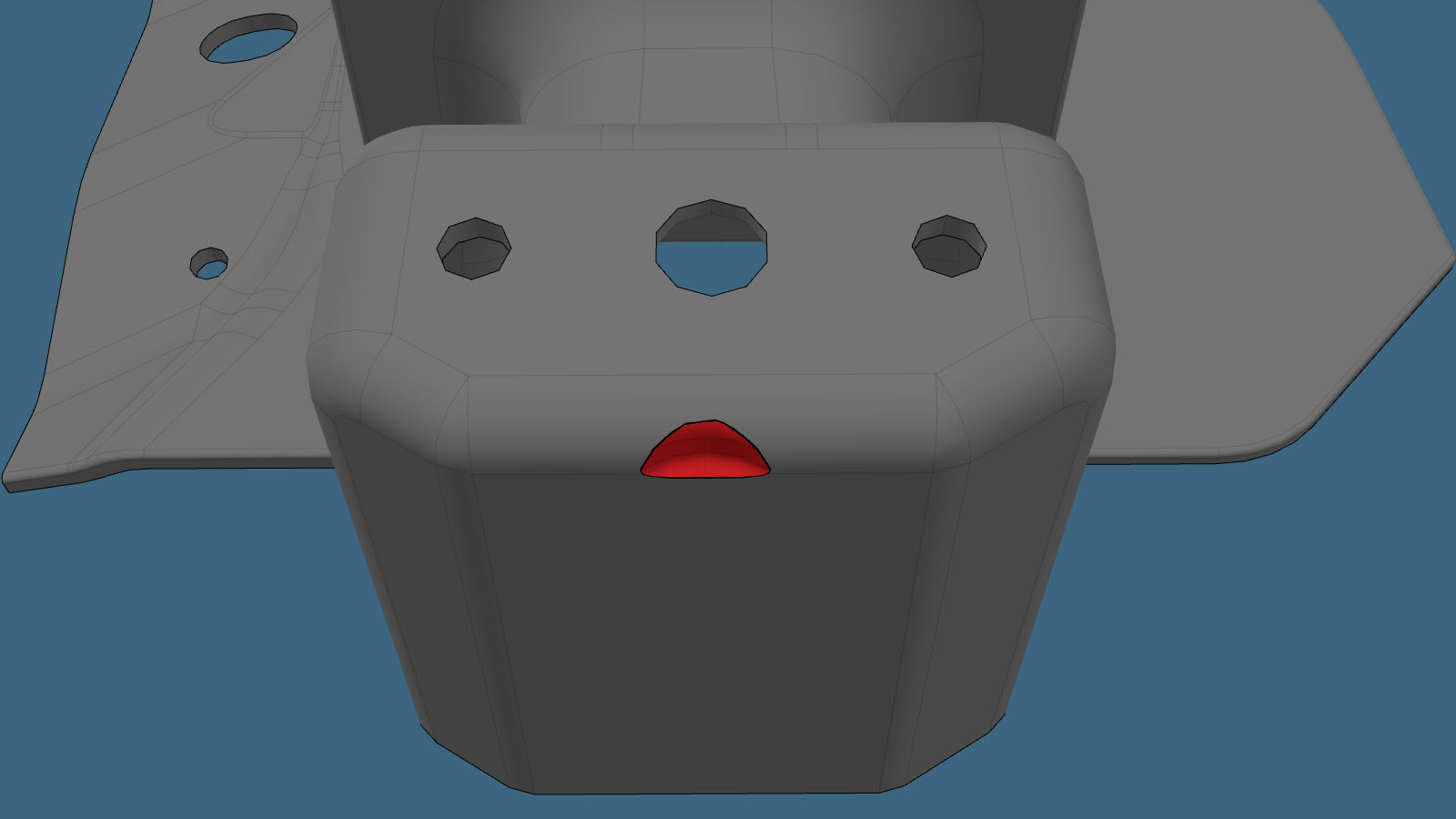

    빨간색으로 표시된 부분의 정비 부품의 가장자리를 가볍게 갈아서 매끄럽게 합니다. 제대로 장착할 수 있도록 필요한 만큼만 다듬습니다. 필요 이상으로 부품을 갈아서 틈이 생기지 않도록 합니다. 필요한 경우 표시된 영역을 초과하여 연마해야 할 수도 있습니다.
    참고
    정비 부품을 틈새 없이 제대로 장착할 수 있도록 필요한 최소한으로만 다듬습니다. 과도한 연마로 인해 틈이 생긴 경우, Tesla 충돌 수리에 문의하여 도움을 요청하십시오.
  20. 장착을 준비합니다.
  21. 장착을 준비합니다.
  22. 장착을 준비합니다.

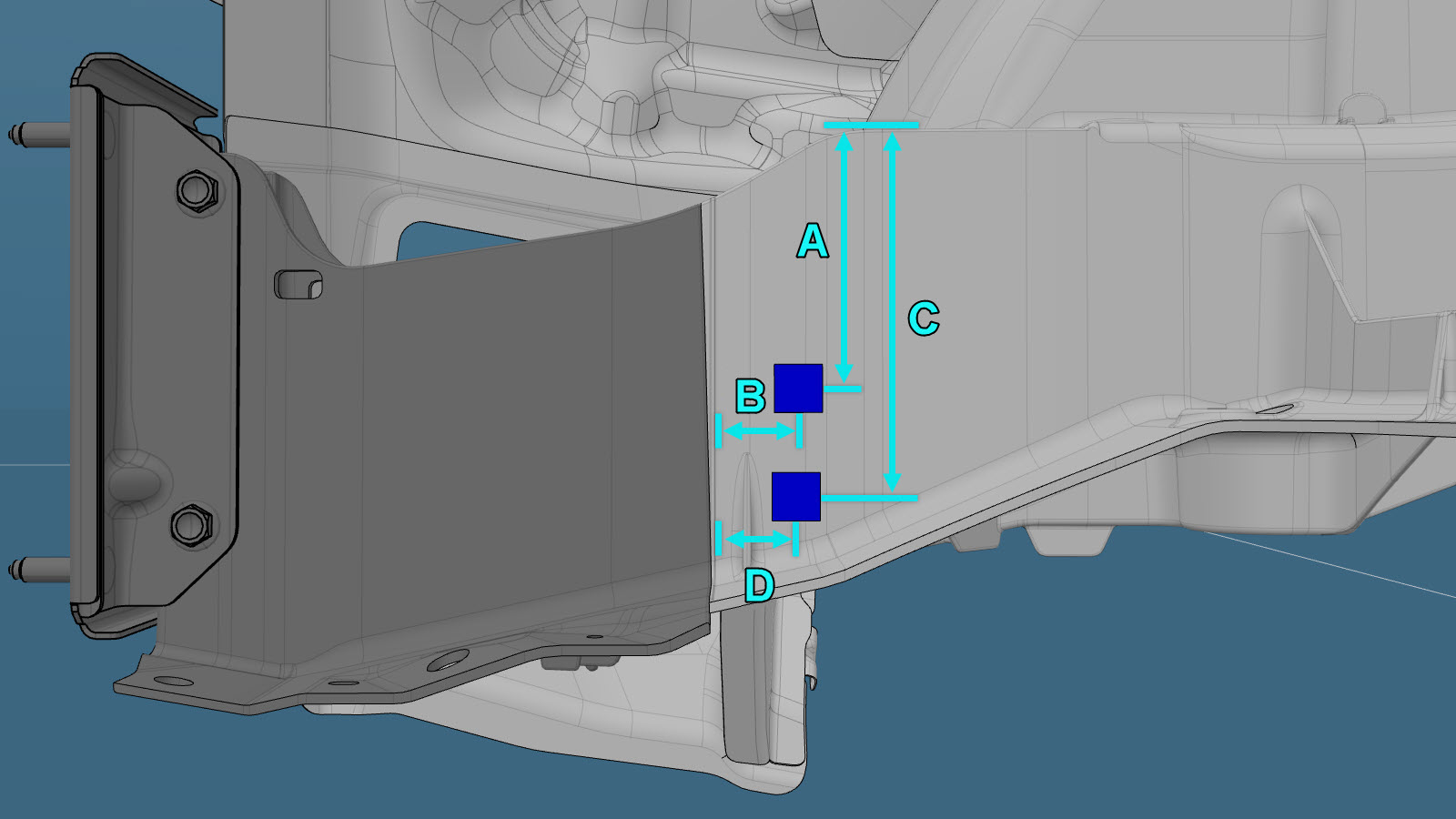

  23. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  24. 새 구성품을 장착합니다.
    볼트를 48 Nm 규격 토크로 조입니다.
  25. 새 구성품과 주물 차체 하부 사이의 이음부에 심 실러를 도포합니다.

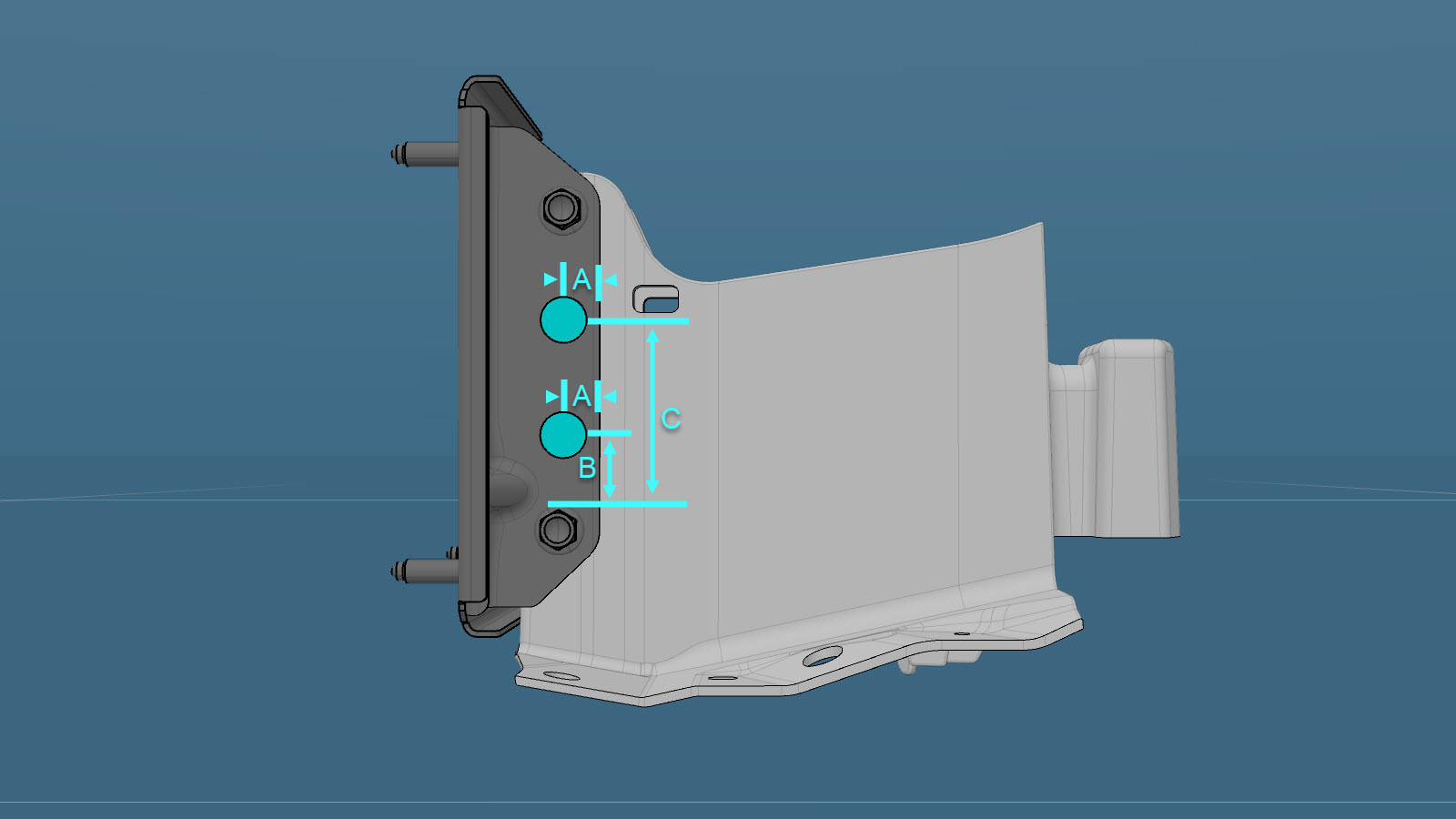

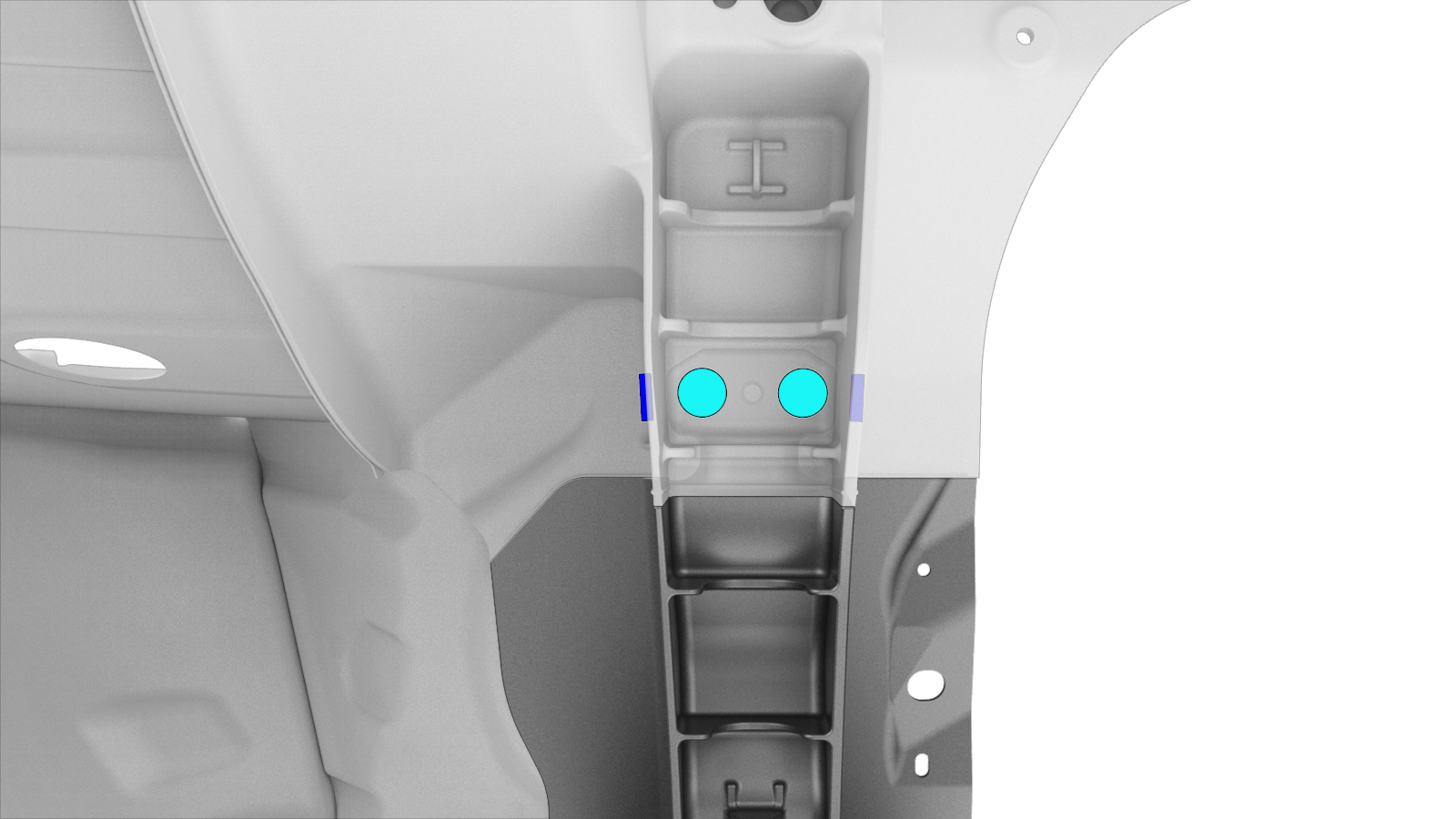

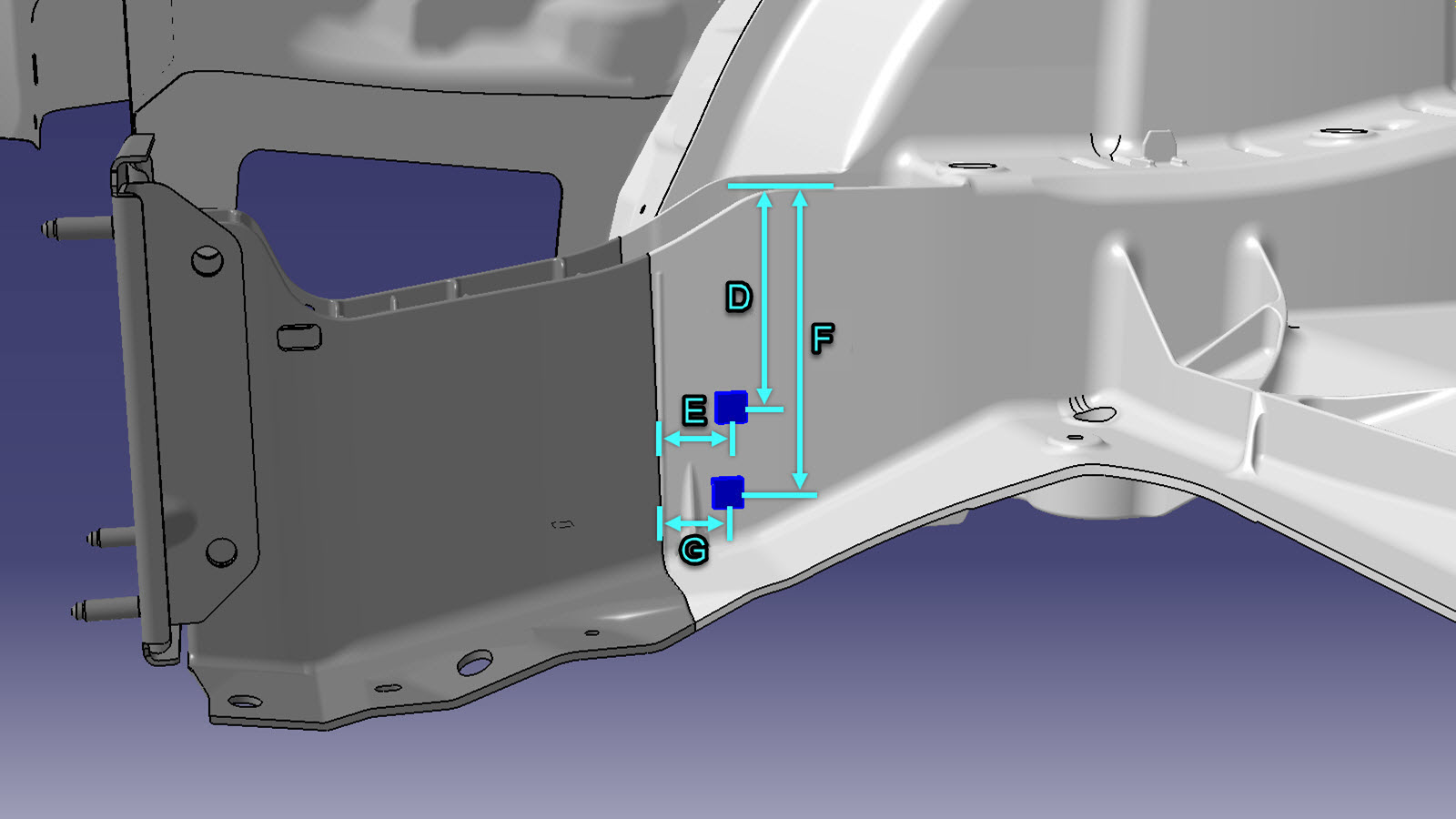

  26. 후면 레일 엔드 플레이트를 후면 레일 - 주물 교체 구성품에 고정하기 위해 리벳 장착을 준비합니다.
    참고
    차량 외측에서 리벳 1개를 배치합니다.
    참고
    이 시점에는 리벳을 장착하지 마세요.

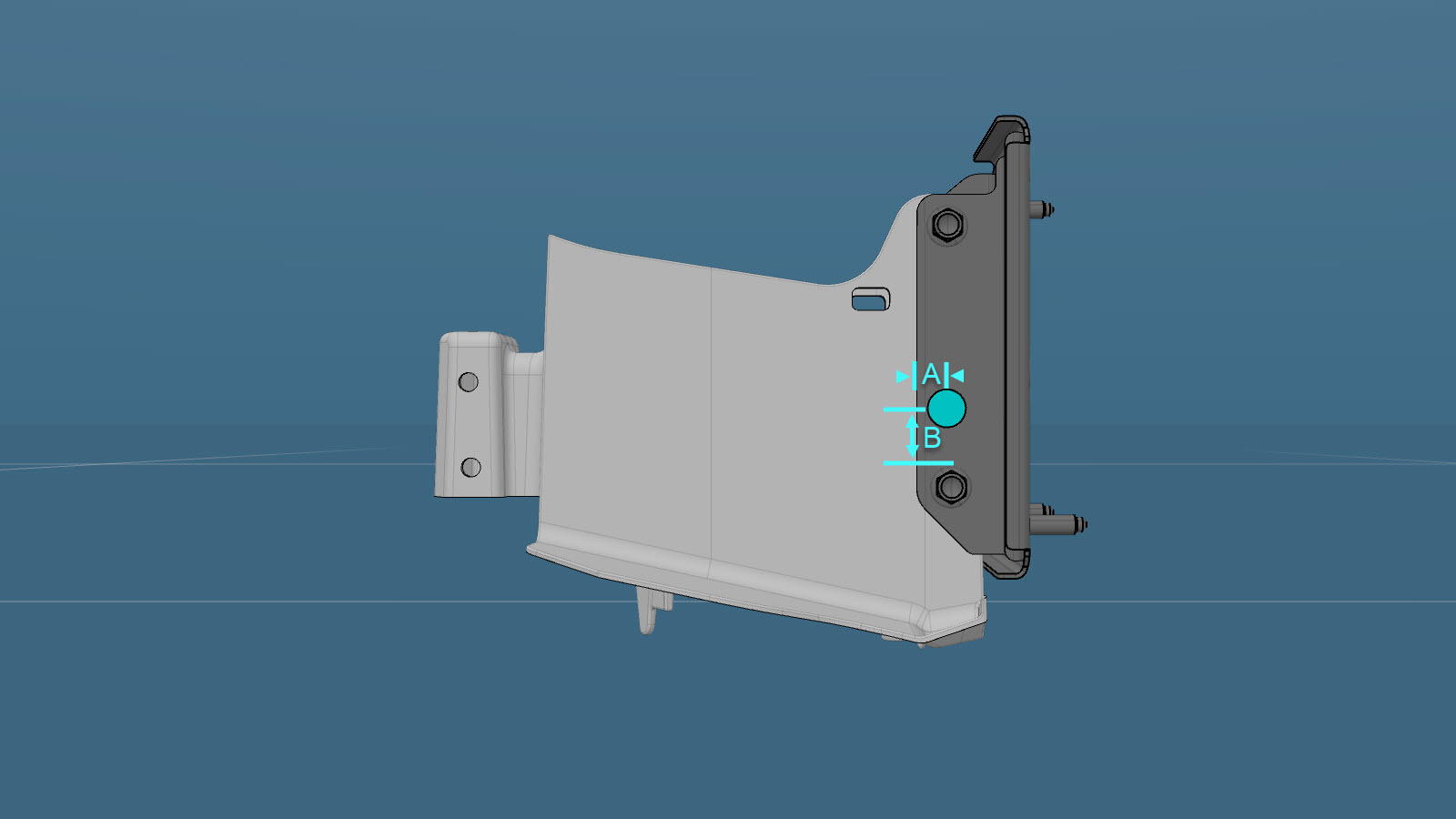

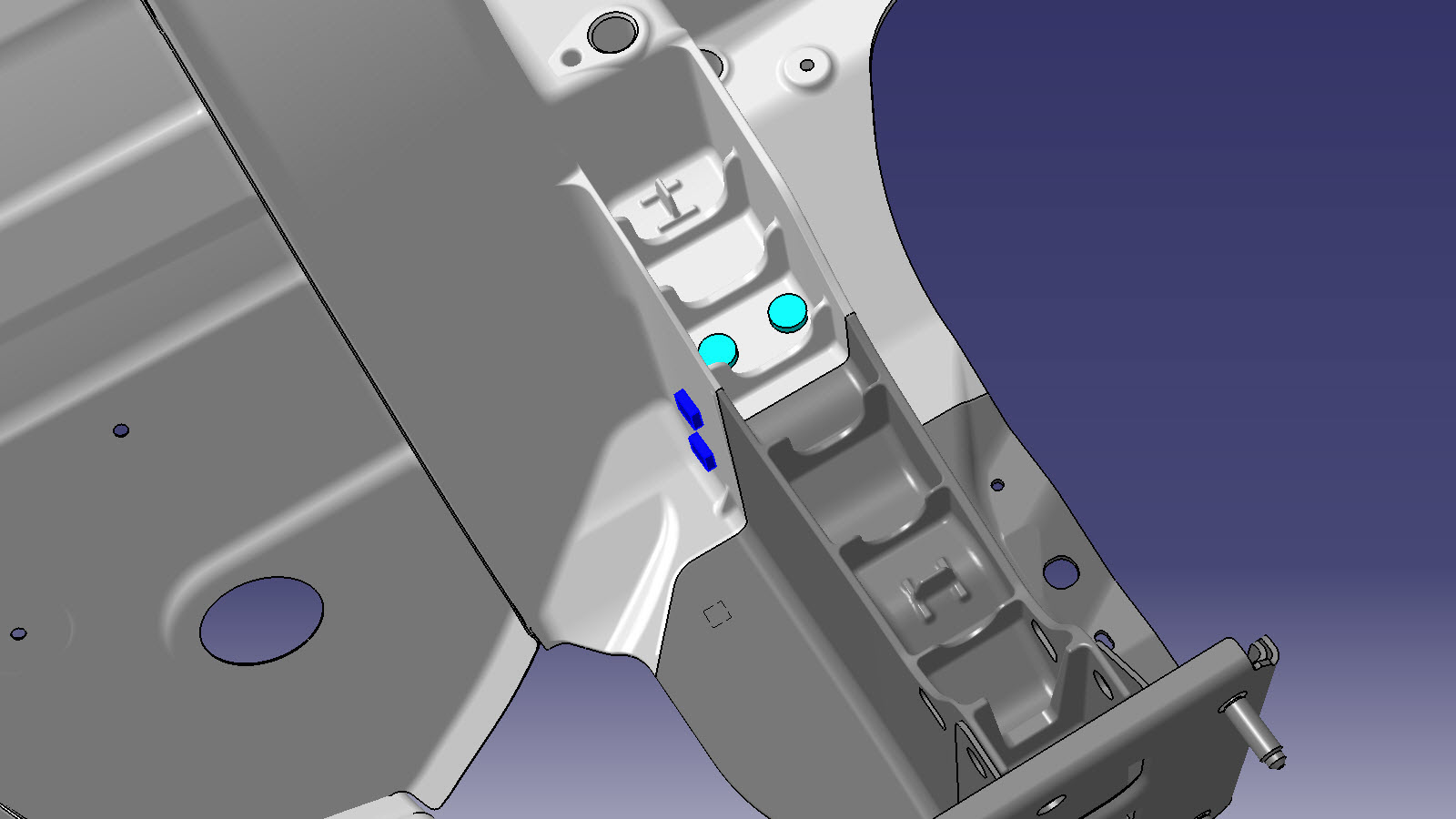

  27. 후면 레일 엔드 플레이트를 후면 레일 - 주물 교체 구성품에 고정하기 위해 리벳 장착을 준비합니다.
    참고
    차량 내측에서 리벳 2개를 배치합니다.
    참고
    이 시점에는 리벳을 장착하지 마세요.
  28. 새 구성품에 후면 레일 엔드 플레이트와 후면 레일을 고정하는 구조용 접착제가 없는 경우 후면 레일 엔드 플레이트를 탈거합니다.
    참고
    후면 레일 엔드 플레이트를 보관해 둡니다(이후 단계에서 장착됨).
  29. 새 구성품에 후면 레일 엔드 플레이트와 후면 레일을 고정하는 구조용 접착제가 없던 경우 후면 레일 엔드 플레이트와 후면 레일의 접합면에 구조용 접착제를 도포합니다.
  30. 새 구성품에 후면 레일 엔드 플레이트와 후면 레일을 고정하는 구조용 접착제가 없던 경우 후면 레일 엔드 플레이트를 장착합니다.
  31. 새 후면 레일 엔드 플레이트를 새 후면 레일에 고정하는 리벳을 장착합니다.
  32. 윙 브래킷(하단)을(를) 장착합니다.
  33. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 장착합니다.

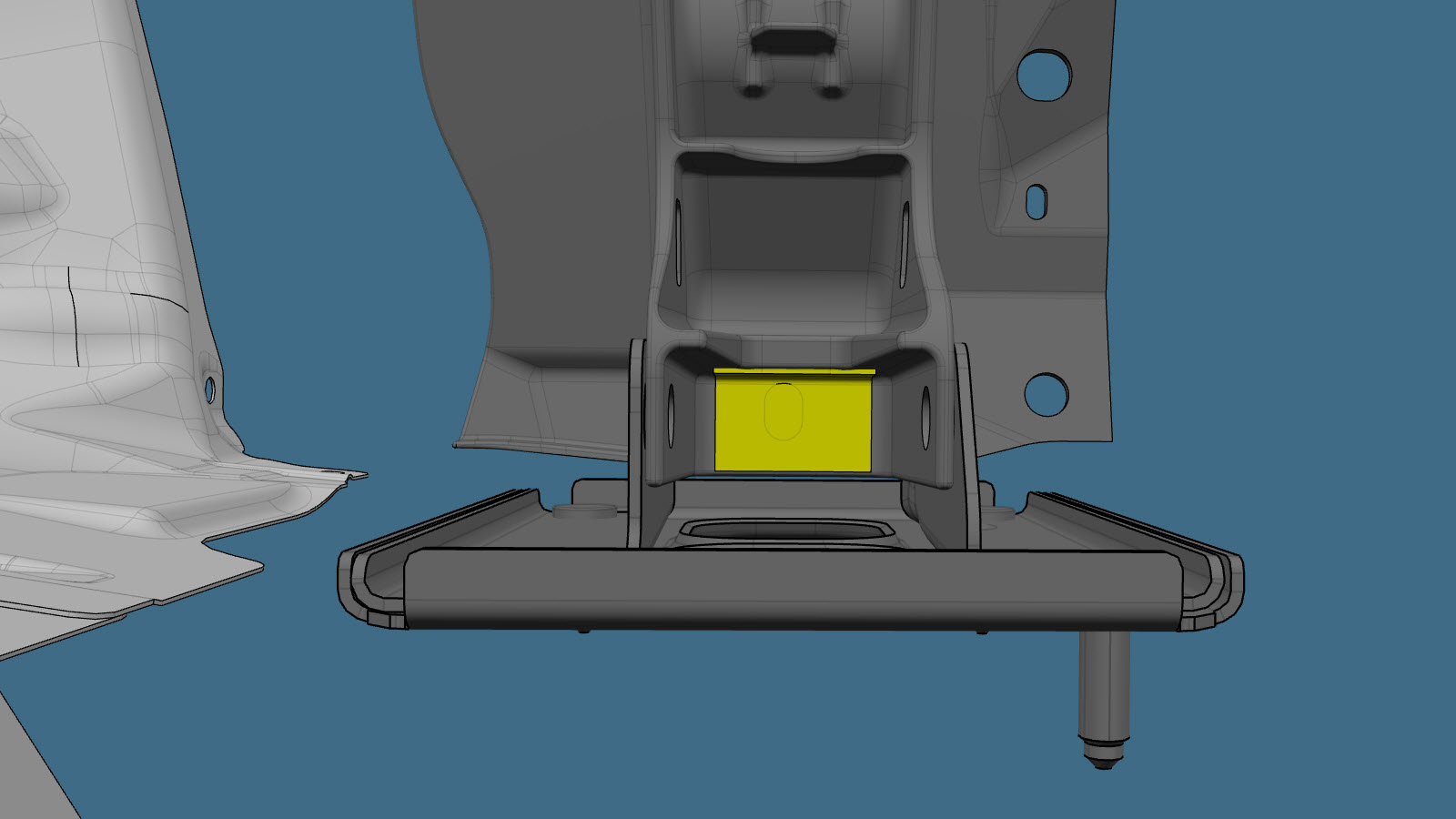

  34. 표시된 대로 부틸 호일 패치를 장착합니다.
  35. 필요한 수리 후 작업을 수행합니다.
  36. 다음을 장착합니다. 디퓨저 - 후면 페시아(탈거 및 교체).
  37. 다음을 장착합니다. 패널 - 에어로 실드 - 전면(구조용 팩 이외)(탈거 및 교체).
  38. 다음을 장착합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  39. 다음을 장착합니다. 패널 - 에어로 실드 - 전면(구조용 팩 이외)(탈거 및 교체).
  40. 다음을 장착합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  41. 다음을 장착합니다. 패널 어셈블리 - 후면(탈거 및 교체).
  42. 다음을 장착합니다. 씰 - 트렁크(탈거 및 교체).
  43. 다음을 장착합니다. 브래킷 - 테일라이트 - LH(탈거 및 교체).
  44. 다음을 장착합니다. 전면 카펫 - 후면 트렁크(탈거 및 교체).
  45. 다음을 장착합니다. 브래킷 - 후면 윙 - LH(탈거 및 교체).
  46. 다음을 장착합니다. 휠 아치 라이너 - 후면 - LH(구조용 팩 이외)(탈거 및 교체).
  47. RH 구성품 전용: 다음을 장착합니다. 서브우퍼(탈거 및 교체).
  48. 다음을 장착합니다. 공기 배출 장치 - LH(탈거 및 교체).
  49. 다음을 장착합니다. Wheelhouse Insulator - Rear - RH (Remove and Replace).
  50. 다음을 장착합니다. Insulator - Wheelhouse - LH (Remove and Replace).
