대시보드 보강재 어셈블리

교정 코드: 10101023702 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고
1 ASY - DASH WITH COWL LOWER AND TOEBOARD(카울 하단 및 토우보드 포함 대시보드 보강재 어셈블리)
1 BUTYL FOIL PATCH 300X150x2MM(부틸 호일 패치) Tesla 부품 번호 1004969-00-A.
66 고강도 구조용 리벳, 6.5mm
33 리벳, 4.8mm
12 카운터싱크 리벳, 4.8mm 짧은 길이
4 구조용 카운터싱크 리벳, 6.5mm
19 카운터싱크 리벳, 4.8mm 긴 길이
13 구조용 벌브 리벳, 6.5mm

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

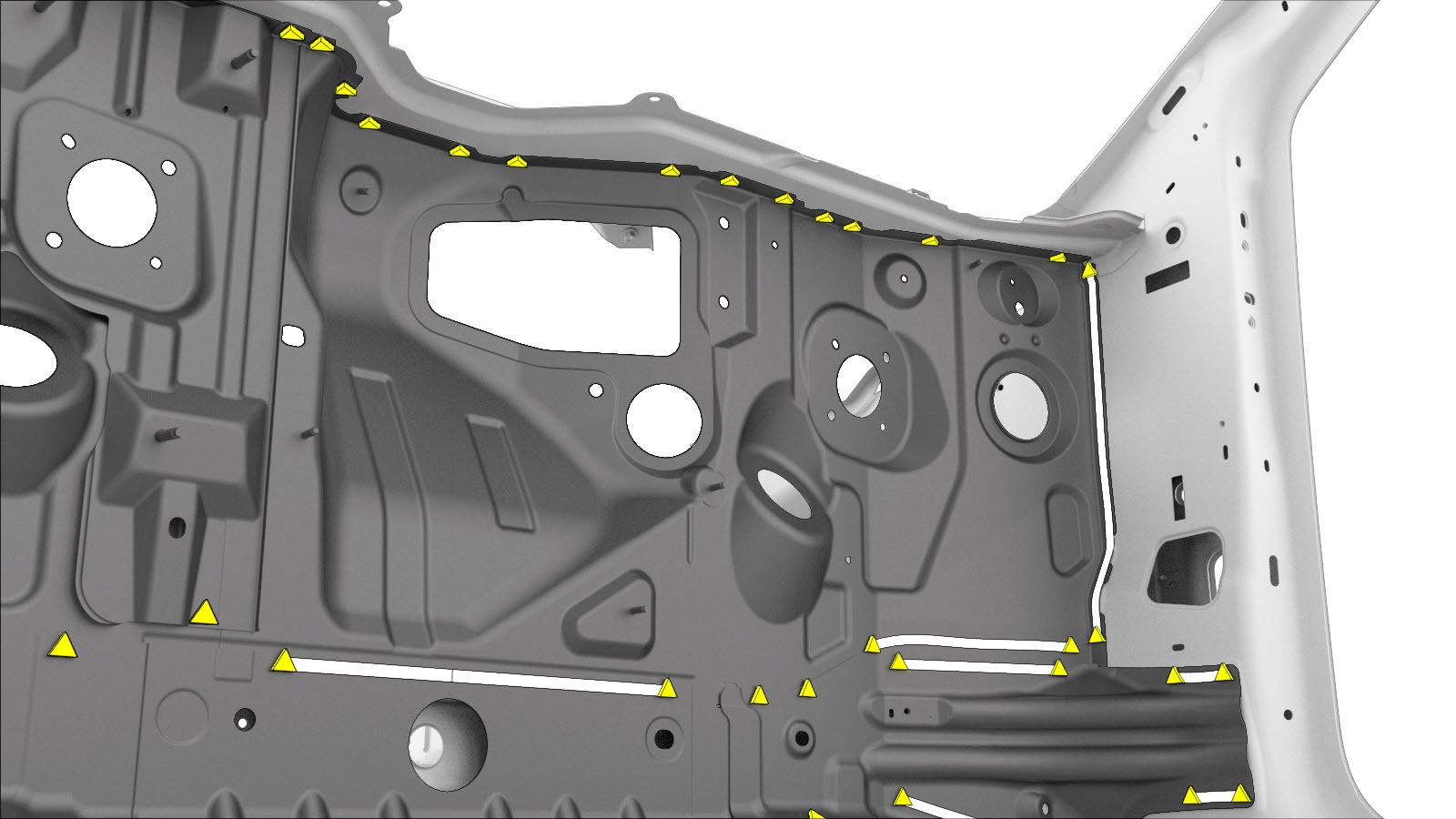

  1. 기존 구성품을 탈거합니다.
    • 또는 공장 출고 스폿 용접
  2. 기존 구성품을 탈거합니다.
    • 또는 공장 출고 스폿 용접
  3. 기존 구성품을 탈거합니다.
    • 또는 공장 출고 스폿 용접
  4. 카울 하단 및 토우보드 어셈블리 포함 대시보드 정비 부품에서 대시보드 보강재 어셈블리를 탈거합니다.
  5. 장착을 준비합니다.
  6. 장착을 준비합니다.
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
  7. 장착을 준비합니다.
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
  8. 장착을 준비합니다.
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
  9. 장착을 준비합니다.
  10. 장착을 준비합니다.
  11. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  12. 새 구성품을 장착합니다.
  13. 페인팅이 완료되면 대시보드 보강재 어셈블리와 토크 박스를 고정하기 위해 장착한 리벳을 덮기 위해 그림과 같이 부틸 패치를 장착합니다.
  14. 필요한 수리 후 작업을 수행합니다.
