전면 시트 마운트 보강재

교정 코드: 10100302102 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록


수량	설명	이미지/비고
1	ASY – FSF SEAT MOUNT REINF(전면 시트 마운트 보강재 – 전면 및 후면 외측)	참고 이 부품은 모든 전면 시트 마운트 전면 보강재 및 전면 시트 마운트 후면 외측 보강재를 교체합니다. 전면 시트 마운트 후면 내측 보강재는 교체하지 않습니다.
1	MY ASY – REINF FSR CROSSMEMBER INBOARD SVC E-COATED(전면 시트 마운트 보강재 – 후면 내측)	참고 이 부품은 전면 시트 마운트 후면 내측 보강재만 교체합니다. 전면 시트 마운트 전면 보강재 또는 전면 시트 마운트 후면 외측 보강재는 교체하지 않습니다.
1	M3 FLOOR PANEL PATCH

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

.
.
교체할 시트 마운트 보강재의 경우 플로어 패널 하부에 구멍을 뚫어 손상된 구성품에 접근합니다.
전면 마운트:

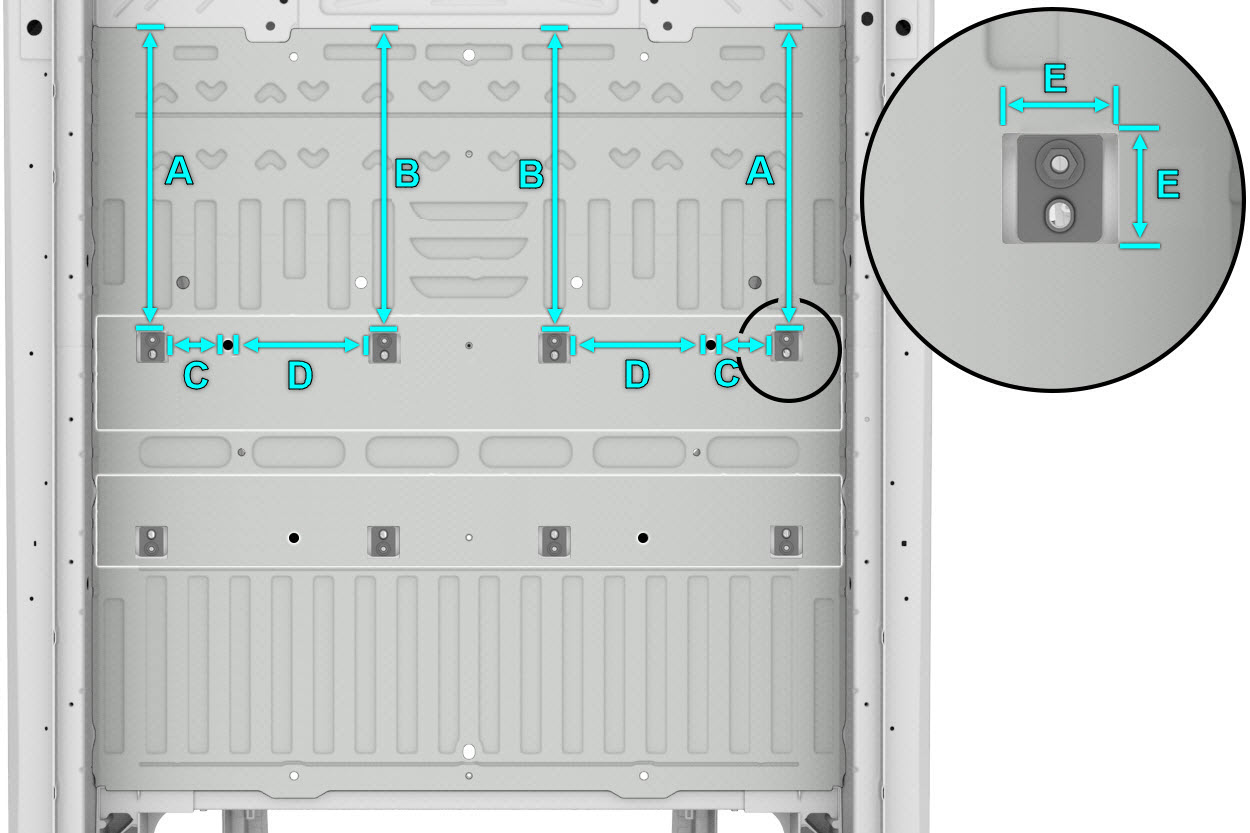

- 참조선/참조점A = 564mmB = 562mmC = 104mmD = 253mmE = 56mm
참고
교체하지 않는 마운트 아래 패널은 절단하지 마십시오.
참고
플로어 패널을 절단할 때 바닥 크로스멤버를 손상시키지 마십시오.
교체할 시트 마운트 보강재의 경우 플로어 패널 하부에 구멍을 뚫어 손상된 구성품에 접근합니다.
후면 외측 마운트:
- 참조선/참조점F = 227mmG = 433mmH = 60mm
참고
교체하지 않는 마운트 아래 패널은 절단하지 마십시오.
참고
플로어 패널을 절단할 때 바닥 크로스멤버를 손상시키지 마십시오.
교체할 시트 마운트 보강재의 경우 플로어 패널 하부에 구멍을 뚫어 손상된 구성품에 접근합니다.
후면 내측 마운트:
- 참조선/참조점I = 128mmJ = 433mmK = 60mm
참고
교체하지 않는 마운트 아래 패널은 절단하지 마십시오.
참고
플로어 패널을 절단할 때 바닥 크로스멤버를 손상시키지 마십시오.
기존 구성품을 탈거합니다.
- 또는 공장 출고 스폿 용접
아래에 표시된 대로 플로어 패널 패치를 절단하여 플로어 패널 수리 부위를 위한 커버를 만듭니다.
- 참조선/참조점
- 절단선 L = 78mm
장착을 준비합니다.

참고
새 부품은 구조용 접착제로만 장착하십시오.

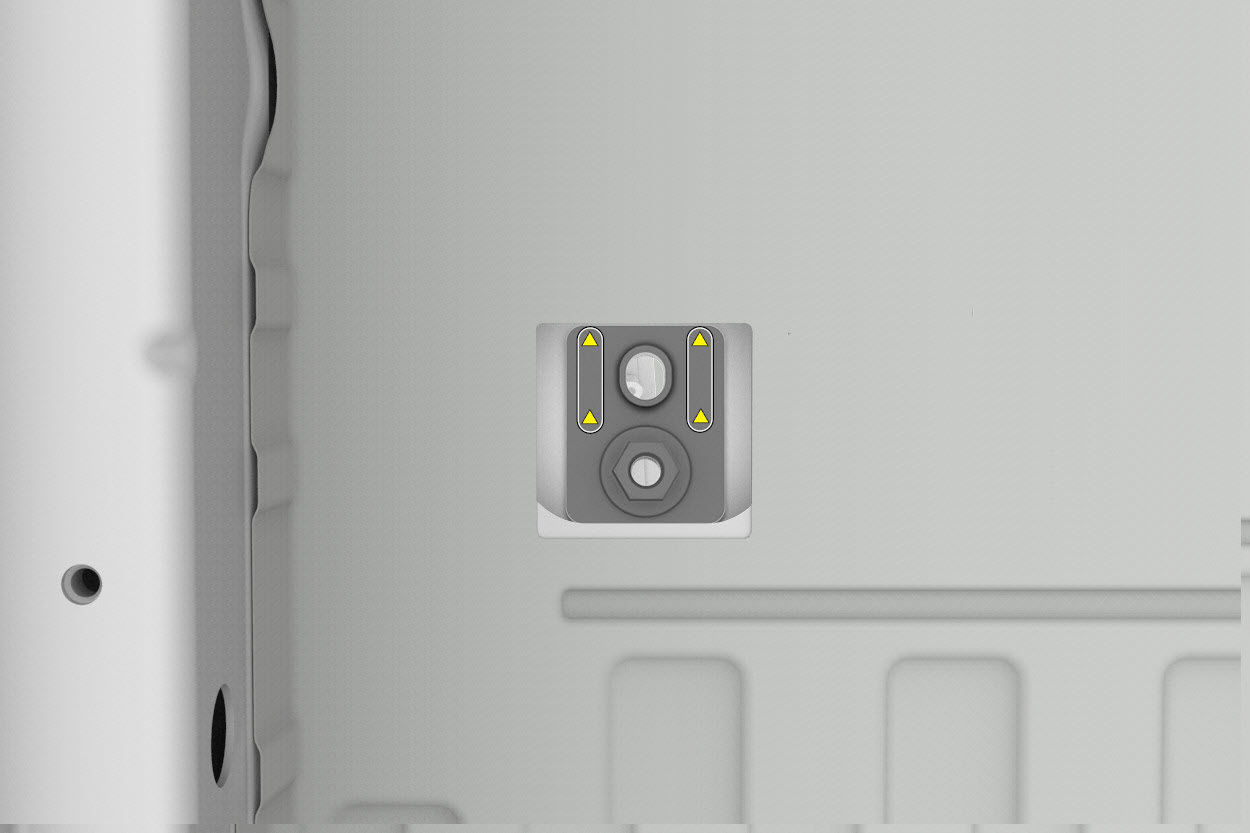

차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.

참고
구조용 접착제가 양생될 때까지 볼트 또는 클램프를 사용하여 시트 마운트 보강재를 크로스멤버 하부에 임시로 고정하십시오.
새 구성품을 장착합니다.

참고
구조용 접착제가 양생될 때까지 볼트 또는 클램프를 사용하여 시트 마운트 보강재를 크로스멤버 하부에 임시로 고정하십시오.
필요한 수리 후 작업을 수행합니다.
.
.
