쿼터 외측 스킨
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
구획 절단 지침
일반 구획 절단 지침:
- 구획 수리를 위해 추가 패널이나 어셈블리를 탈거하거나 장착해야 하는 경우, 각 패널이나 어셈블리에 대한 특정 수리 절차를 사용하여 필요한 절차를 수행합니다.
- 루프 레일 영역을 절단하는 경우 루프 랙 브래킷을 절단하지 마십시오.
- 아래 설명된 대로 간격 구멍 또는 기능 외적인 구멍(외부 트림 구멍)을 통해 절단할 수 있습니다.
- 볼트 구멍의 중심에서 25mm 이내로 절단하지 마십시오.
- 구획은 특별히 표시되지 않는 한 맞대기 접합부에 패스너가 필요하지 않습니다.
- 구획 사이의 맞대기 접합부에 뒷받침판을 장착할 수 있습니다(뒷받침판 만들기 및 장착에 설명된 대로).
- 맞대기 접합부 패널 사이의 간격은 접합 강도를 최대화하기 위해 가능한 한 작아야 합니다.
- GMA 용접 구획 맞대기 접합부.
- 용접 후 개방된 심(이음매)을 모두 밀봉합니다.
- 맞대기 접합부에 플랜지가 포함된 경우 플랜지에 용접하지 마십시오(플랜지는 구조용 접착제만 사용하여 고정됨).
참고
차체 측면 외측 구획을 절단할 때 기본 패널을 절단하지 마십시오.

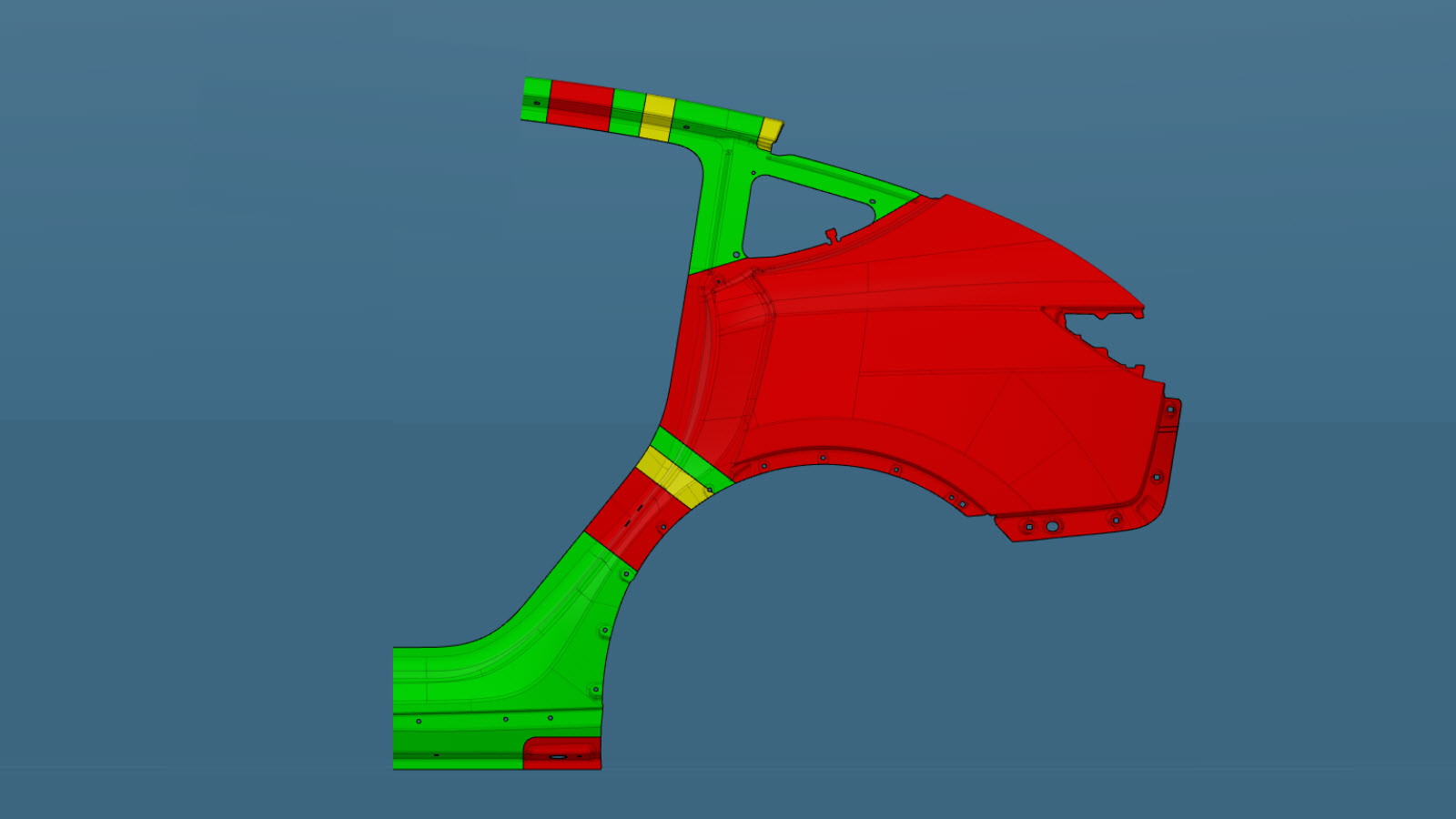

아래 이미지는 차체 측면 외측(전체)을 보여줍니다. 색상 영역은 구획 절단이 허용되는지 여부를 나타냅니다. 차량 차체 측면 외측의 손상된 영역을 아래 이미지와 비교한 다음, 강조 표시된 영역의 색상에 해당하는 수리 기준을 사용하여 구성품의 손상된 영역을 절단할 수 있는지 결정합니다.
| 차체 측면 외측 구획 분할 | |
|---|---|
|
|
|
참고
서비스 어셈블리의 구획 절단은 차체 측면 외측(전체)의 해당 영역과 동일합니다. |
위 이미지에서 사용된 색상에 따른 허용된 수리는 다음과 같습니다.
| 영역 색상 | 영역 수리 가능성 |
|---|---|
| 초록색 영역: | 구획 절단은 이 영역에서만 허용됩니다. |
| 노란색 영역: | 구획 절단은 이 영역에서만 허용됩니다. 폼은 패널 뒤쪽에 위치하고 있습니다. 참고 이 영역을 절단하는 경우, 폼을 탈거한 후 해당 영역을 청소하여 용접 오염을 방지하십시오. |
| 빨간색 영역: | 구획 절단을 할 수 없습니다. |
수리 절차
-
기존 구성품을 탈거합니다.
또는
공장 출고 SPR
또는
공장 출고 스폿 용접
-
장착을 준비합니다.
참고빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다.
또는
설치 스폿 용접
또는
강철 플러그 용접
GMA 용접
참고이 수리를 위한 맞대기 접합부 인접 패널 사이의 간격은 접합 강도를 최대화하기 위해 가능한 한 작아야 합니다.
-

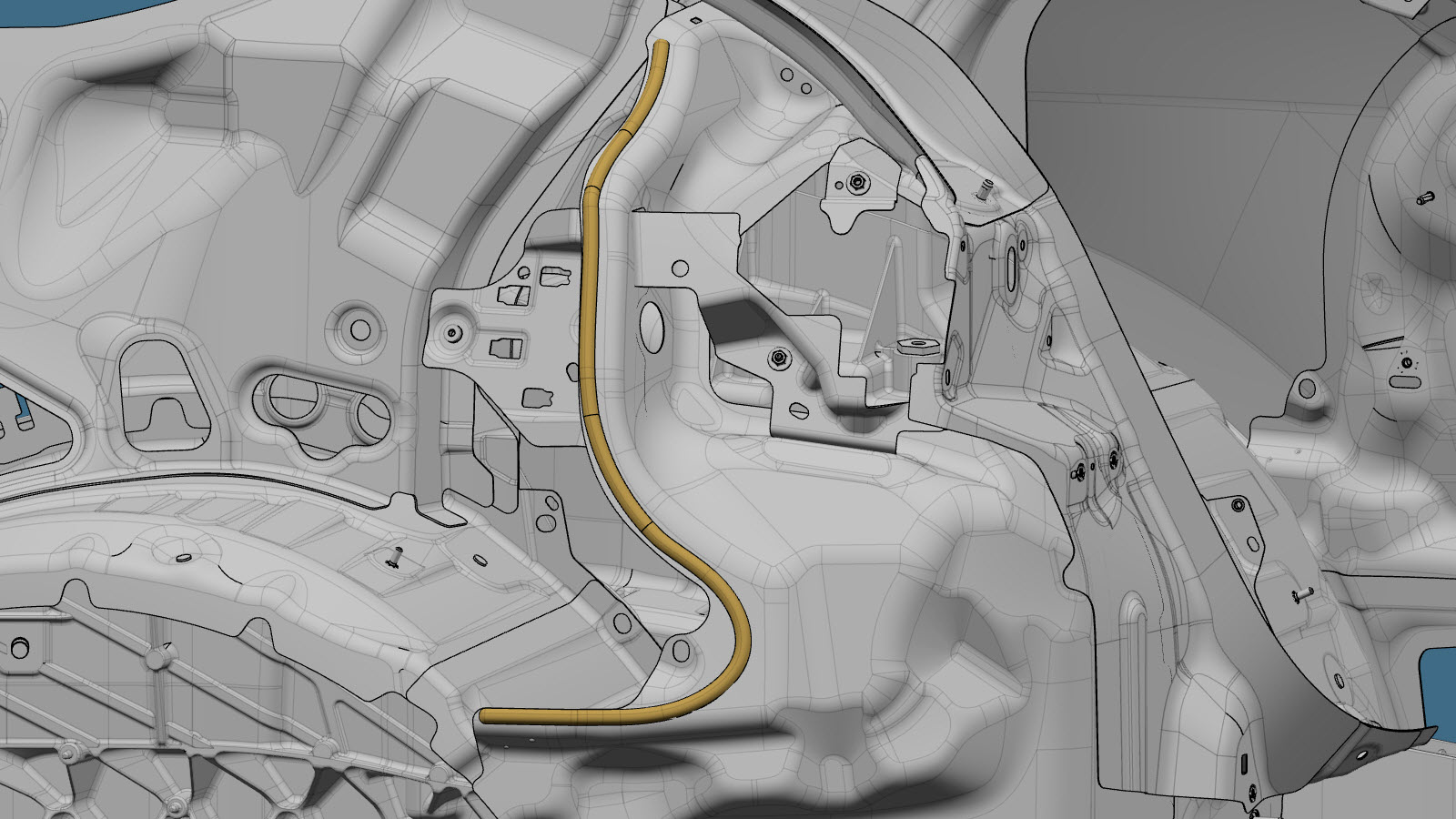

충전 포트 하우징 브래킷이 쿼터 패널 스킨과 공장 출고 폼 차단재에 직접 닿는 부위에 심 실러를 도포합니다.
경고이 절차에는 양생 신장률이 150%를 초과하는 심 실러가 필요합니다. 이는 충전 포트 하우징 브래킷이 패널 내부에 접착되는 쿼터 패널의 외부 표면이 눈에 띄게 왜곡되는 것을 방지하기위한 것입니다.경고베어 메탈 표면에 적용하도록 고안되지 않은 심 실러를 사용하는 경우, 충전 포트 하우징 어셈블리를 장착하기 전에 쿼터 패널 내부의 접합면을 다시 마감해야 합니다. 사용 중인 심 씰링 제품에 대한 기술 데이터 시트를 참조하십시오.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
-
저항 스폿 용접을 수행합니다.
또는 설치 스폿 용접
경고개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.경고차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.
-
GMA 용접을 수행합니다.
또는 강철 플러그 용접
GMA 용접
경고개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.경고차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.경고차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.참고GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.
- 필요한 수리 후 작업을 수행합니다.
