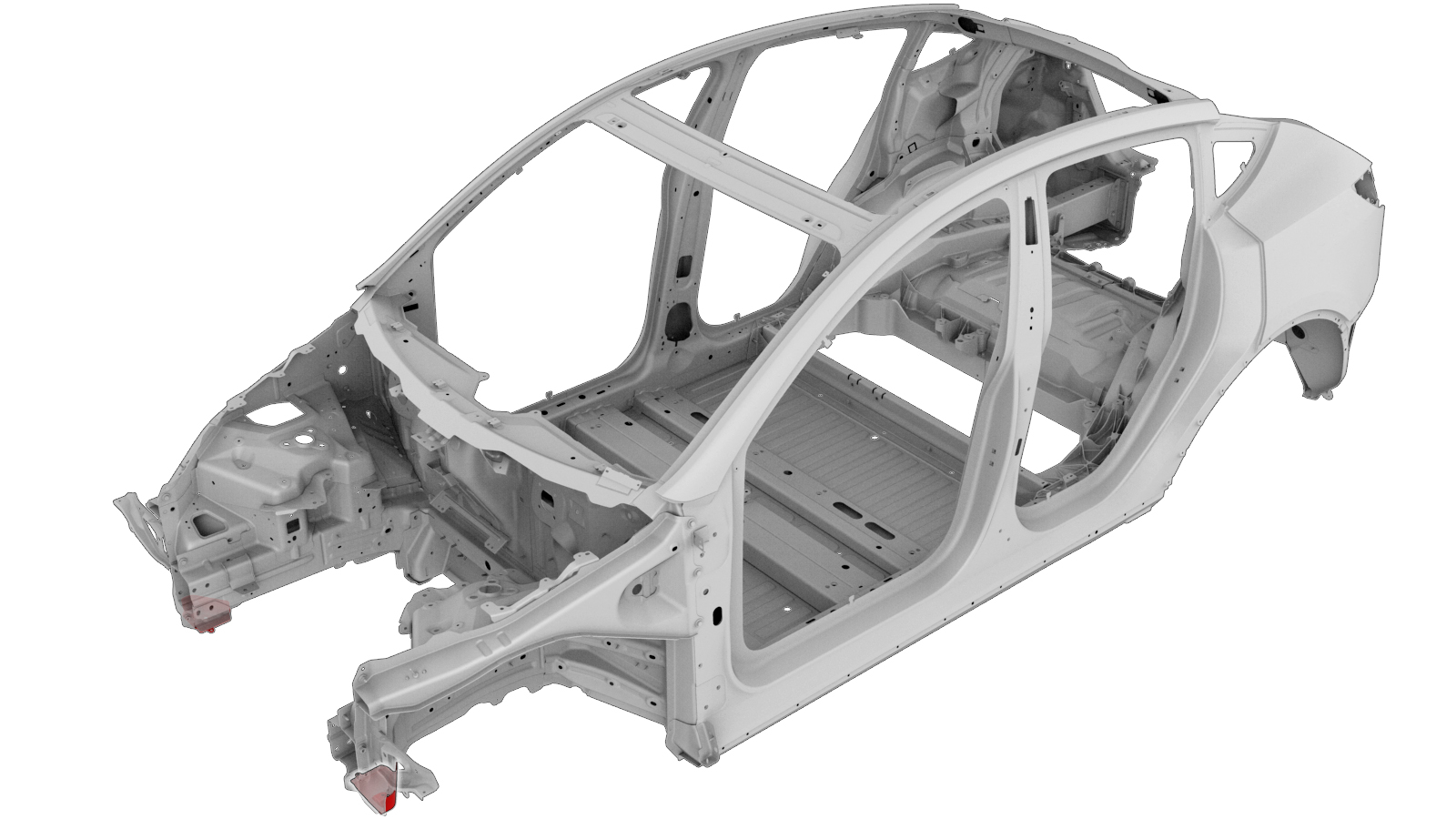

서브프레임 부착 캡
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차를 수행할 때 차량을 프레임 벤치에 올바르게 장착하십시오.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|
| 1 | BRACKET - SUBFRAME CAP ATTACHMENT(전면 서브프레임 부착 캡) |
|
| 1 | COLLAR - SUBFRAME FRONT(전면 서브프레임 부착 고리) |
|
| 7 |
고강도 구조용 리벳, 6.5mm
|
|
| 1 |
볼트
, HF,M12-1.75X99,[109],ZNFL,CMAT |
Tesla 부품 번호 1461643-00-A. |
수리 절차
-
기존 구성품을 탈거합니다.
또는
공장 출고 스폿 용접
GMA 용접
-
COLLAR - SUBFRAME FRONT(빨간색으로 강조 표시된 부분)의 융기된 부분을 갈아서 평평한 접합면을 만듭니다.
-
전면 서브프레임 지지 패널에 GMA 용접을 위한 개구부를 만듭니다.
참조선/참조점
- A = 56mm
- B = 24mm
- C = 24mm
- D = 5mm
절단선
-
장착을 준비합니다.
또는 고강도 구조용 리벳, 6.5mm
또는
강철 플러그 용접
참고강철 플러그 용접부마다 11mm 구멍을 뚫습니다.
또는 볼트
참고볼트와 프레임 벤치 고정 장치를 사용하여 GMA 용접을 위한 BRACKET - SUBFRAME CAP ATTACHMENT와 COLLAR - SUBFRAME FRONT를 배치합니다. GMA 용접
-
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
참고COLLAR - SUBFRAME FRONT와 BRACKET - SUBFRAME CAP ATTACHMENT 사이의 접합면에 구조용 접착제를 도포하지 마십시오.
-
새 구성품을 장착합니다.
볼트를 10Nm 규격 토크로 조입니다.참고GMA 용접 전에 볼트를 조여 COLLAR - SUBFRAME FRONT를 BRACKET - SUBFRAME CAP ATTACHMENT에 완전히 안착시킵니다.
-
GMA 용접을 수행합니다.
GMA 용접
또는 강철 플러그 용접
경고개인 보호 장비 사용을 비롯한 용접 안전 주의 사항을 준수하지 않으면 심각한 상해 또는 재산상의 손상이 발생할 수 있습니다. Tesla가 승인한 용접 교육을 이수한 기술자만 Tesla 차량의 구조 구성품 용접을 수행할 권한이 있습니다.경고차량 충돌 시 안전성을 유지하려면 승인된 용접 와이어 및 승인된 GMA 용접기만 사용하여 Tesla 차량을 GMA 용접하십시오. 승인된 GMA 용접기 및 용접 와이어에 대한 정보는 승인된 가스 금속 아크(GMA) 용접기 및 용접 와이어을(를) 참조하십시오.경고차량 전기 절연 절차를 수행하기 전에 Tesla 차량에서 용접하지 마십시오(차량 전기 절연 절차에 대한 자세한 내용은 차량별 정비 설명서 참조). 고전압 또는 저전압 시스템의 전원이 연결된 Tesla 차량을 용접하면 차량 구성품에 손상이 발생할 수 있습니다.참고GMA 용접을 하기 전, 동일한 게이지와 동일한 종류의 재료로 테스트 용접을 하여 용접 장비 설정이 연결부 형성에 양호한지 확인합니다.참고GMA 용접이 완료되면 COLLAR - SUBFRAME FRONT를 BRACKET - SUBFRAME CAP ATTACHMENT에 고정하는 볼트를 탈거하여 폐기합니다.
- 필요한 수리 후 작업을 수행합니다.
