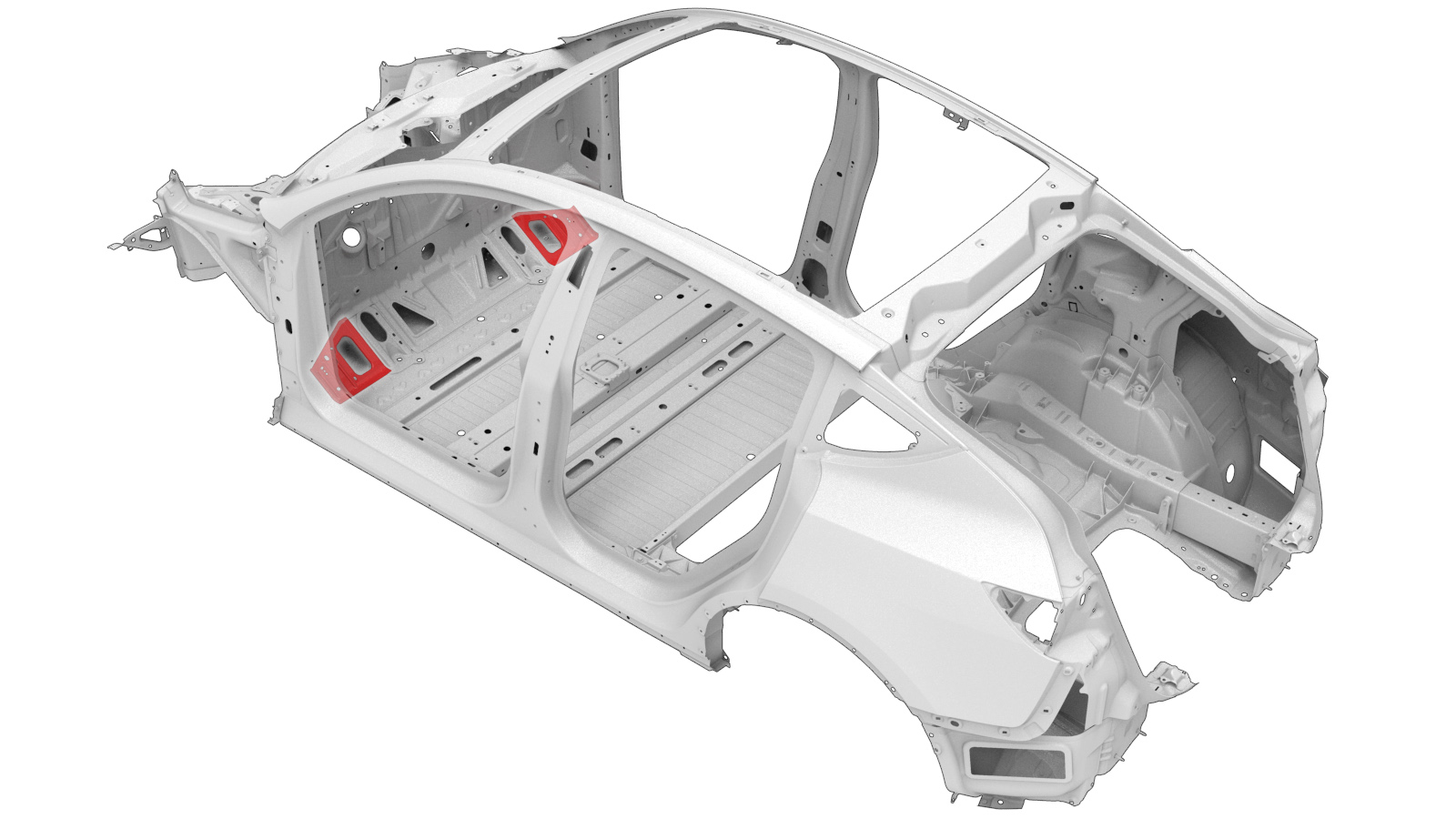

토우보드 외측
교정 코드:
10101011902,
10101017102
메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.
수리 정보
- 이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
- 이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.
부품 목록
| 수량 | 설명 | 이미지/비고 |
|---|---|---|

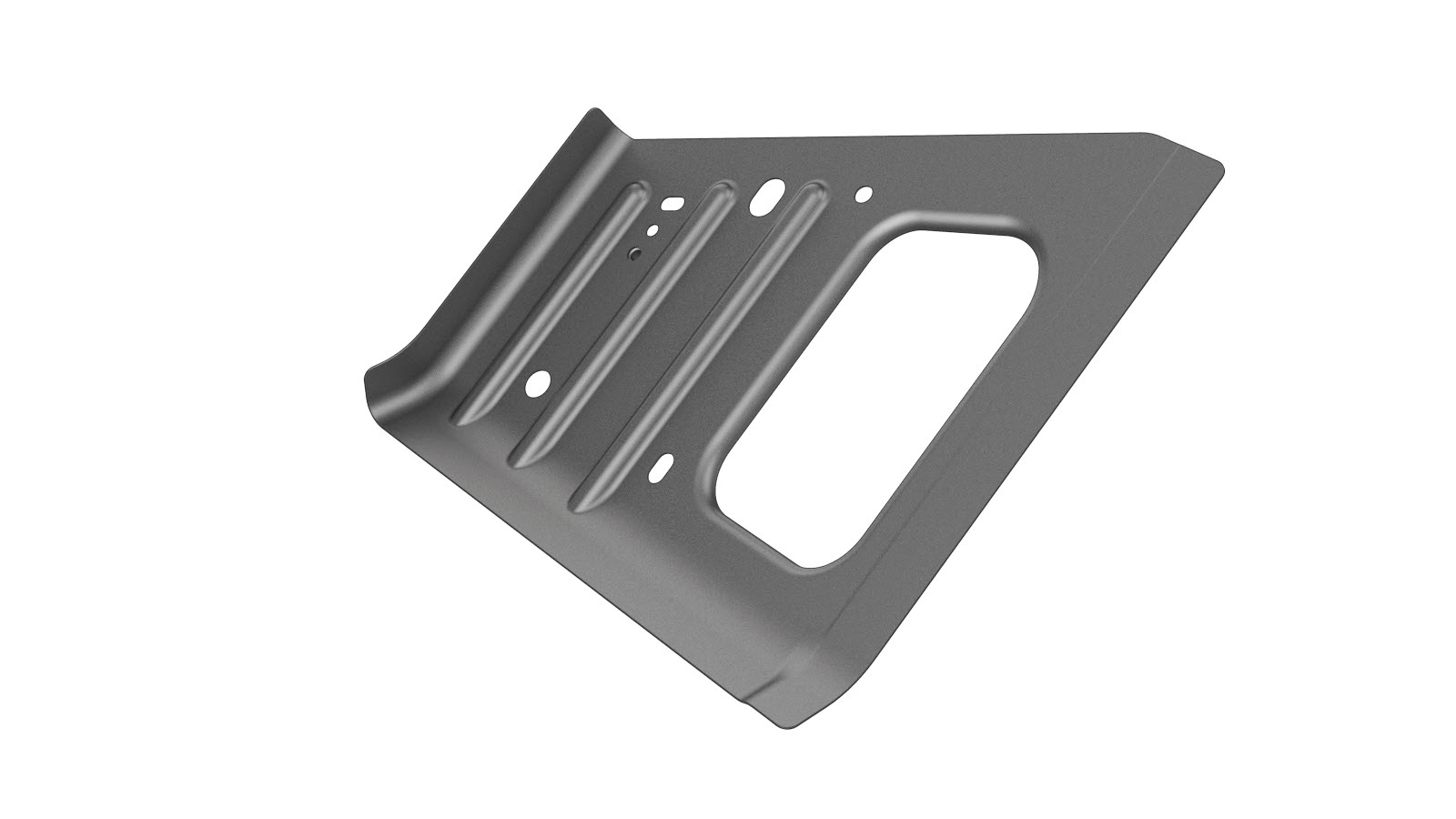

| 1 | ASY - TOEBOARD OUTER PNL(토우보드 외측) | |
| 14 | ||
| 7 | 카운터싱크 리벳, 4.8mm 긴 길이 |
부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.
수리 절차
- 다음을 탈거합니다. 모듈 - 차체 컨트롤러 - LH(탈거 및 교체).
- 다음을 탈거합니다. Vehicle HV Disablement Procedure.
- 다음을 탈거합니다. Insulator - Dash (Remove and Replace).
- 다음을 탈거합니다. Brake Pedal (구조용 팩 이외)(Remove and Replace).
- 다음을 탈거합니다. Door - Front - LH (Remove and Install).
-
기존 구성품을 탈거합니다.

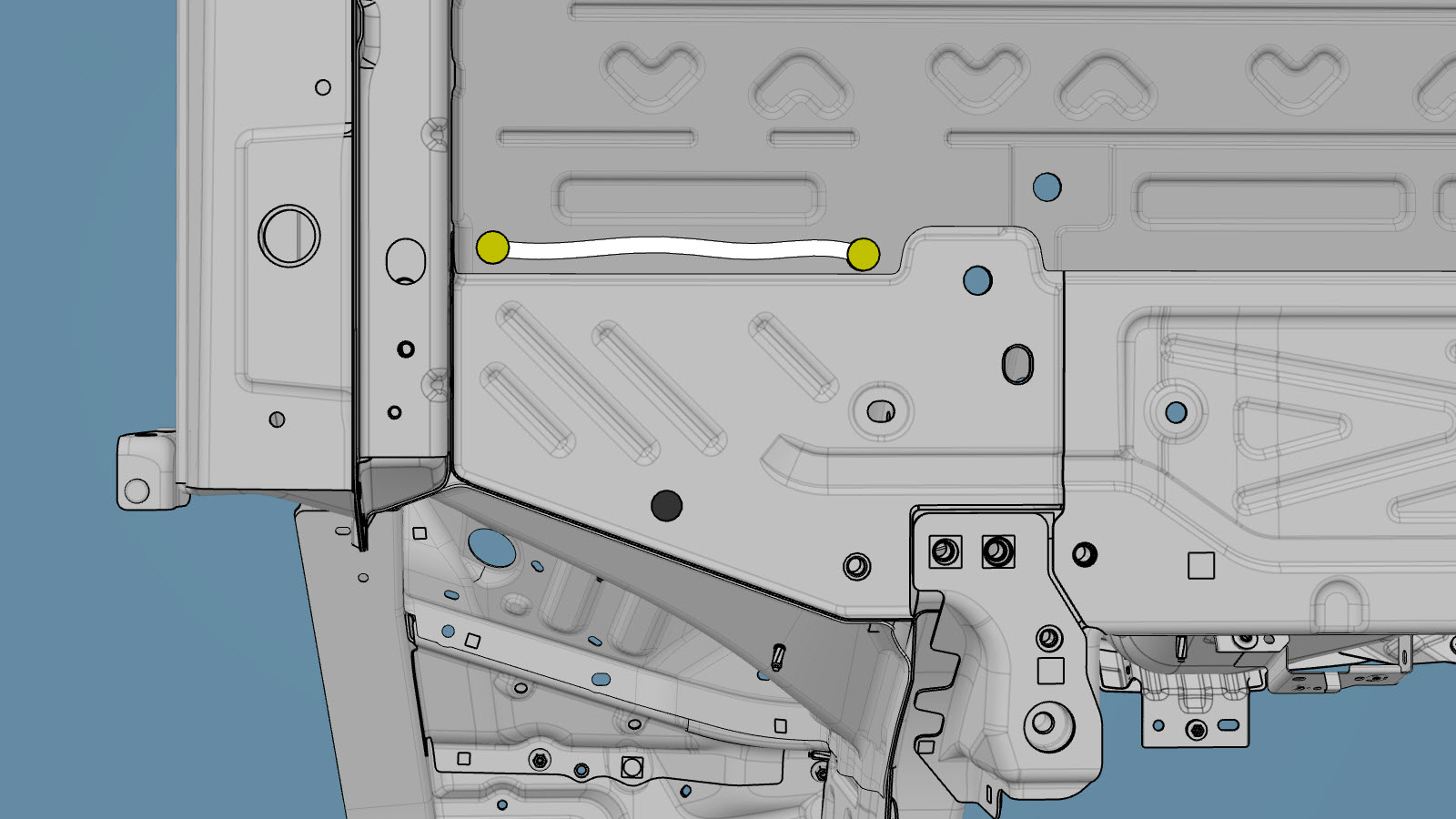

- 또는 공장 출고 스폿 용접을 통해 구멍 뚫기
참고스폿 용접을 드릴로 제거할 때, 스폿 용접을 대신할 패스너에 맞는 크기의 구멍을 만들 수 있는 드릴 비트를 사용합니다.- 또는 공장 출고 스폿 용접
-
장착을 준비합니다.

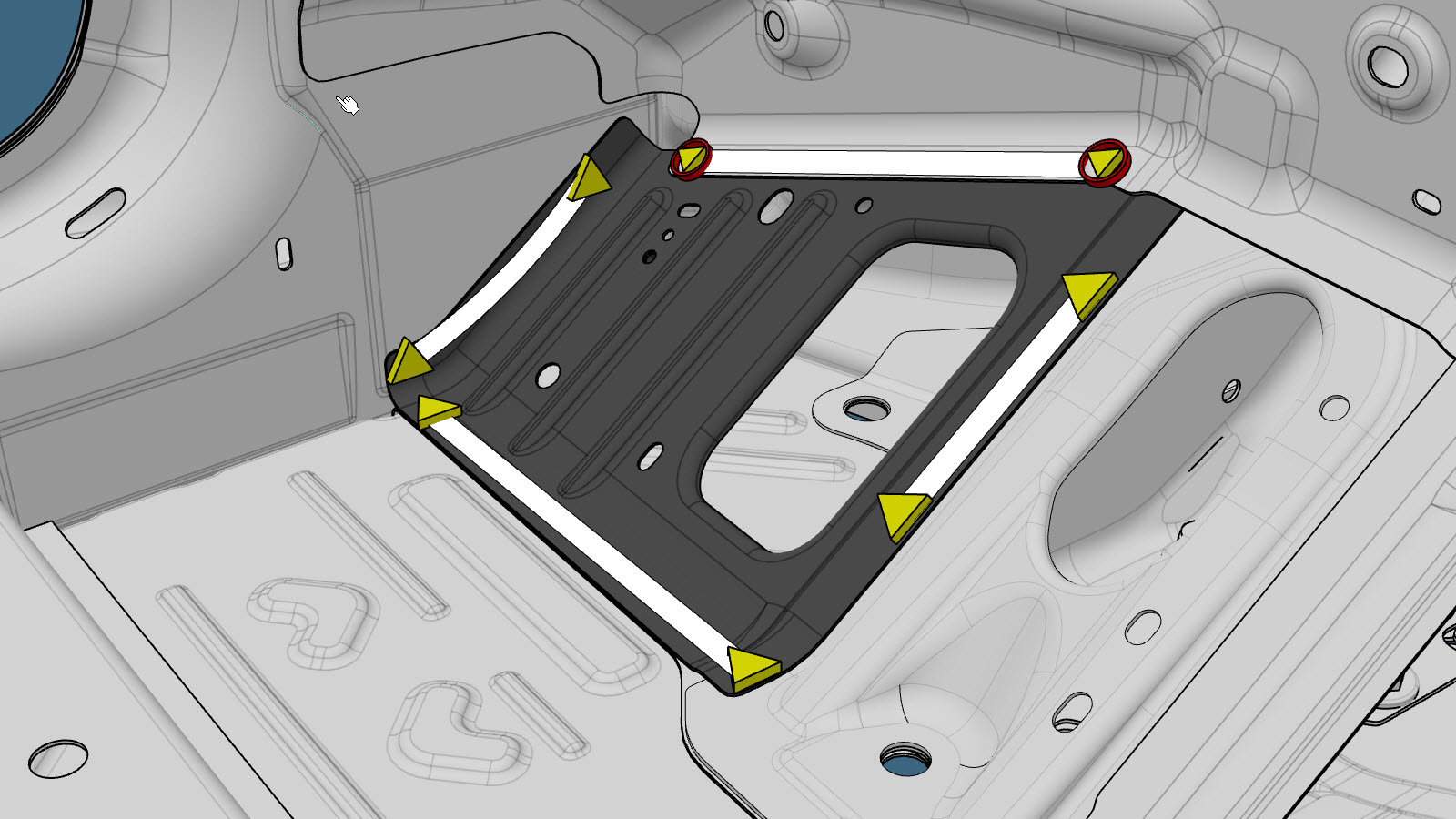

- 참조선/참조점

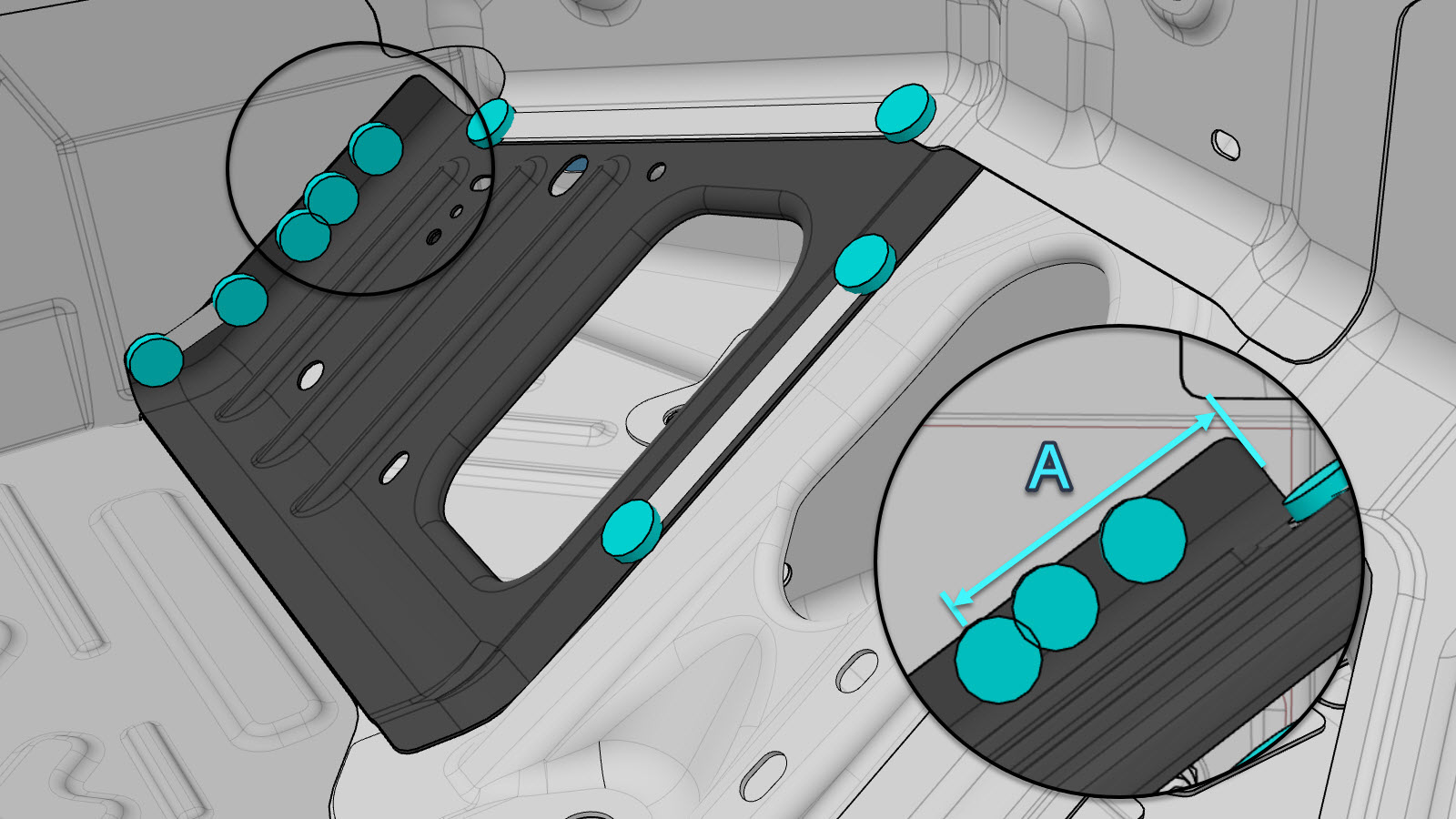

- 또는 고강도 구조용 리벳, 6.5mm A = 76mm
- 장착을 준비합니다.
- 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
- 새 구성품을 장착합니다.
- 다음을 장착합니다. Door - Front - LH (Remove and Install).
- 다음을 장착합니다. Brake Pedal (구조용 팩 이외)(Remove and Replace).
- 다음을 장착합니다. Insulator - Dash (Remove and Replace).
- 다음을 장착합니다. Vehicle HV Disablement Procedure.
- 다음을 장착합니다. 모듈 - 차체 컨트롤러 - LH(탈거 및 교체).
