캔트레일 내측 익스텐션

교정 코드: 10101904802 10101904902 바고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 이 절차를 수행하는 데 필요한 관련 기계적 절차를 추가합니다.

수리 정보

이 절차를 시작하기 전에 모든 충돌 수리 일반 관행 및 안전 문서를 검토하고 적절한 PPE(개인 보호 장비)를 착용하십시오.
이 절차는 프레임 벤치를 사용하지 않고 완료할 수 있습니다.

부품 목록


수량	설명	이미지/비고
1	CANTRAIL INNER EXTENSION - ASSEMBLY(캔트레일 내측 익스텐션)
4	구조용 벌브 리벳, 6.5mm
2	플로우 폼 리벳 S18
4	플로우 폼 리벳 S28
2	플로우 폼 리벳 S38
12	플로우 폼 리벳 S48

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

루프 레일 외측을 탈거합니다.
후면 헤더 하단을(를) 탈거합니다.

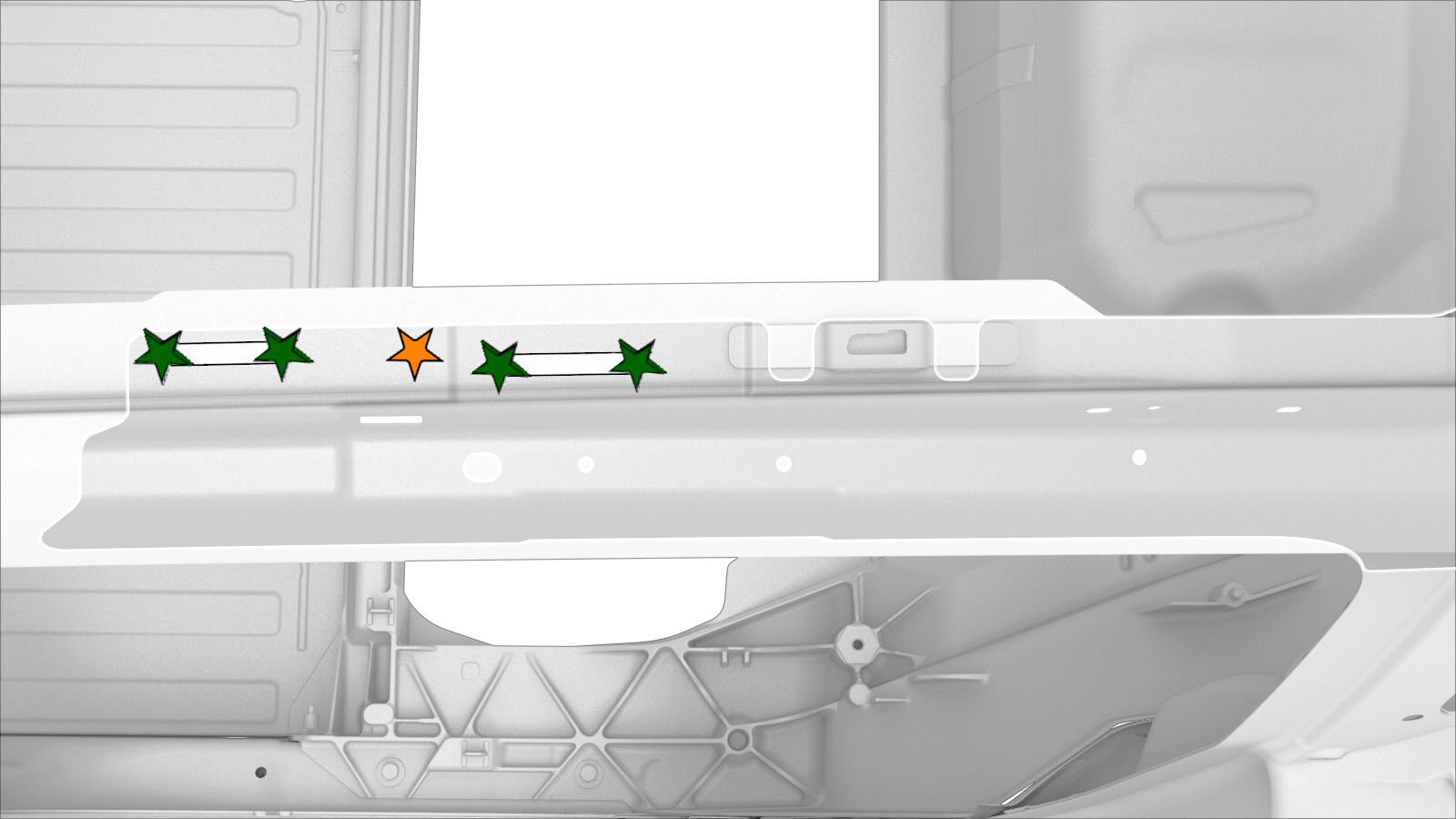

기존 구성품을 탈거합니다.

또는 공장 출고 SPR

또는 공장 출고 스폿 용접

또는 공장 출고 스폿 용접을 통해 구멍 뚫기
참고
스폿 용접을 드릴로 제거할 때, 스폿 용접을 대신할 패스너에 맞는 크기의 구멍을 만들 수 있는 드릴 비트를 사용합니다.
장착을 준비합니다.
또는 구조용 벌브 리벳, 6.5mm
또는 플로우 폼 리벳, S18
- A = 30mm.
- B = 66mm.
차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
새 구성품을 장착합니다.
후면 헤더 하단을(를) 장착합니다.
루프 레일 외측을 장착합니다.
코트 후크 클립 브래킷을(를) 장착합니다.
패스너를 표시된 대로 장착합니다.
또는 플로우 폼 리벳, S28
또는 플로우 폼 리벳, S38

또는 플로우 폼 리벳, S48

참고
이 플로우 폼 리벳은 디바이더 바, 캔트레일 익스텐션 및 루프 레일 외측을 결합한 원래의 3개 점용접을 대체합니다.
필요한 수리 후 작업을 수행합니다.
