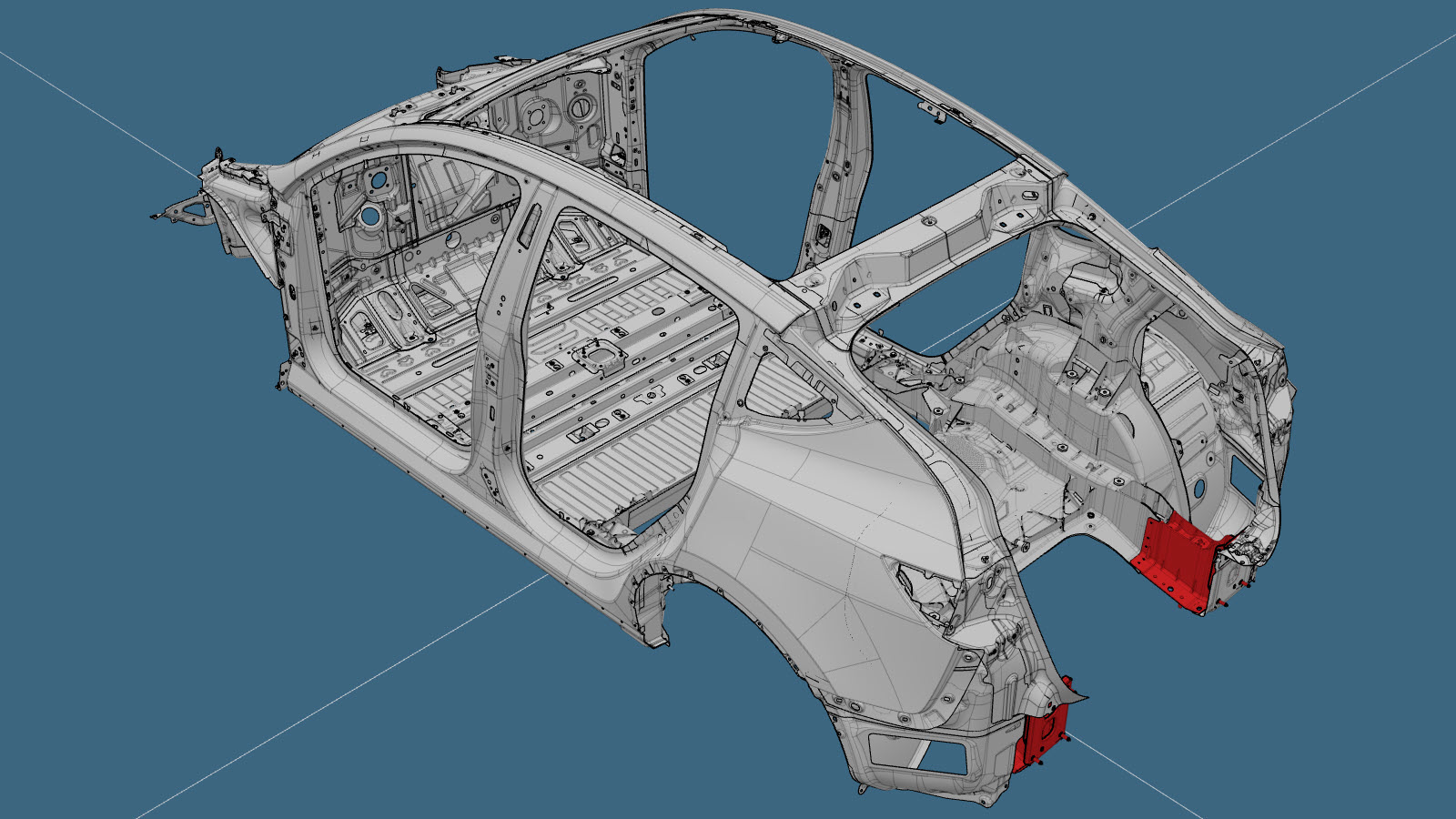

후면 레일(소형 부분)

교정 코드: 10102002502, 10102002602 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고

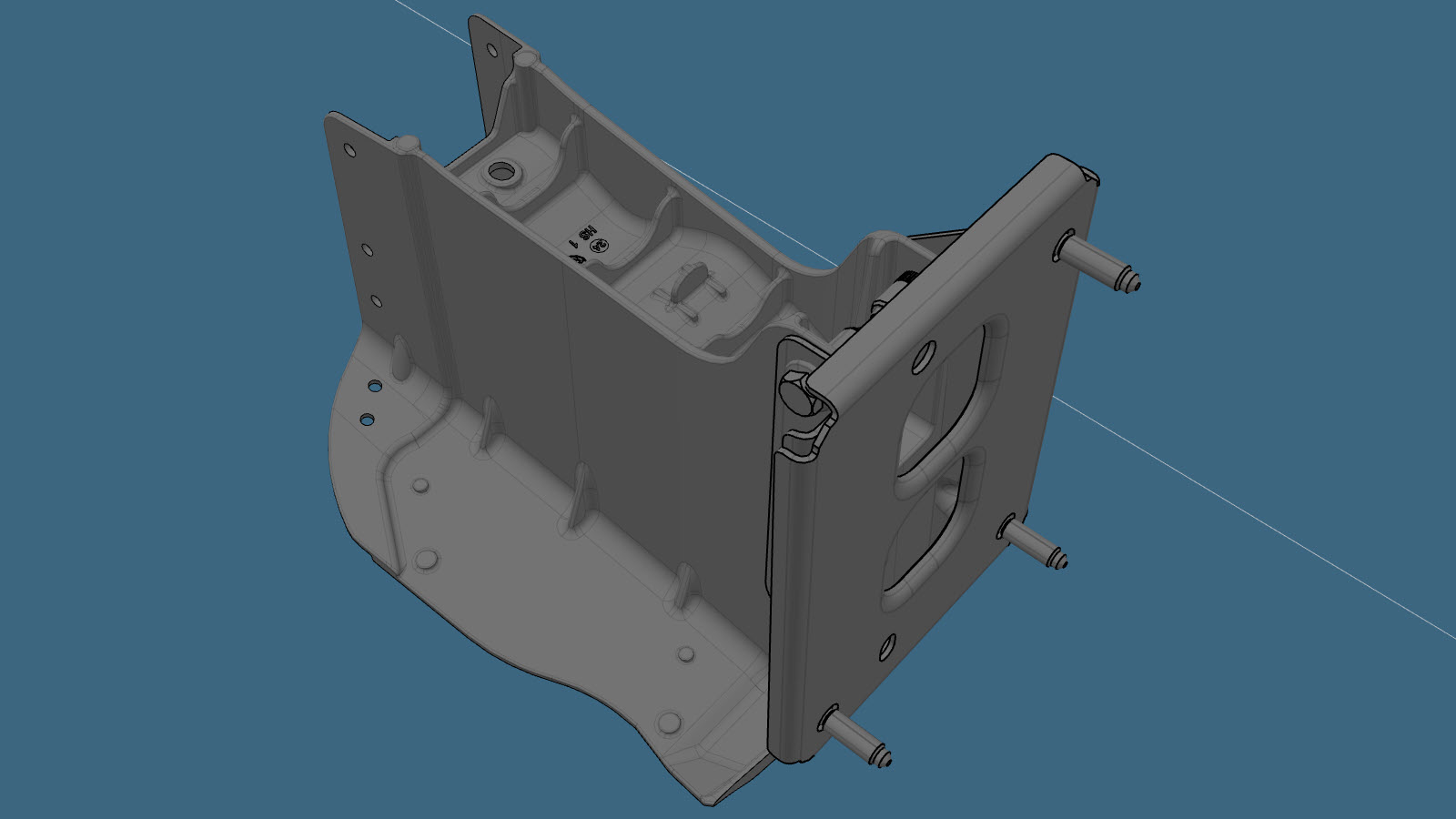

1 MY RUB RAIL SMAL SERVICE ASSEMBLY(후면 레일 – 소형 부분)

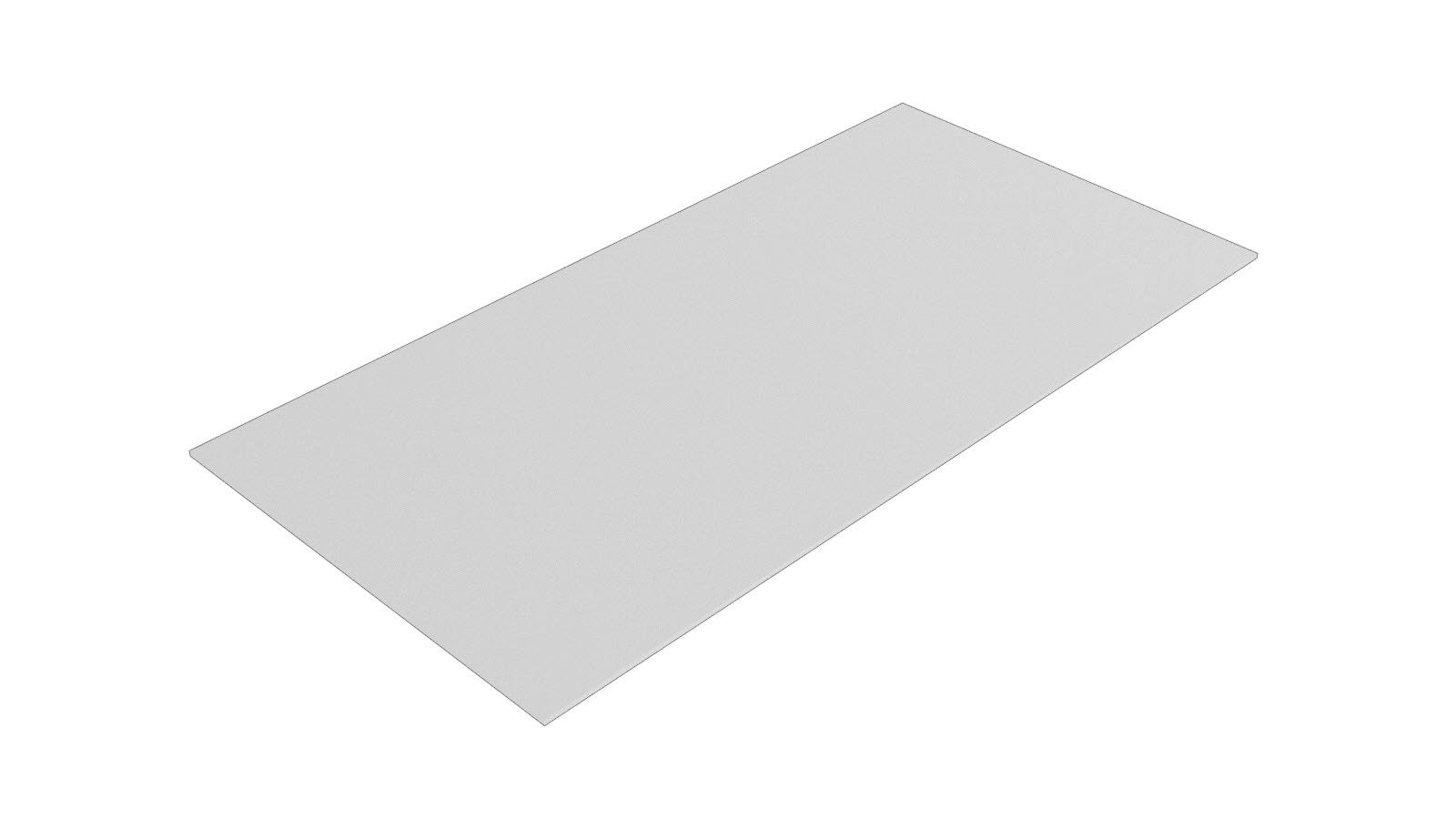

1 BUTYL FOIL PATCH 300X150x2MM(부틸 호일 패치)

Tesla 부품 번호 1004969-00-A.

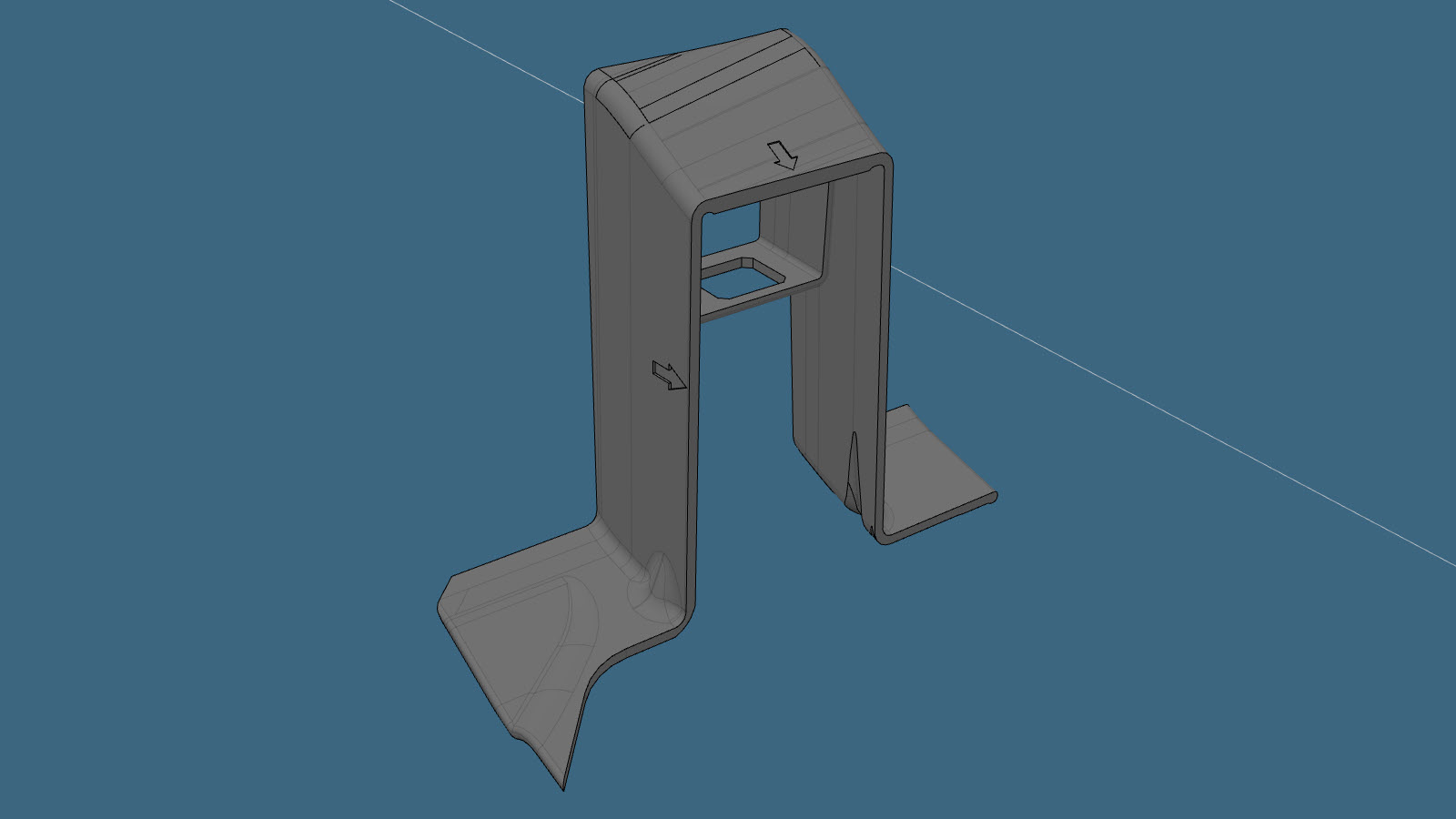

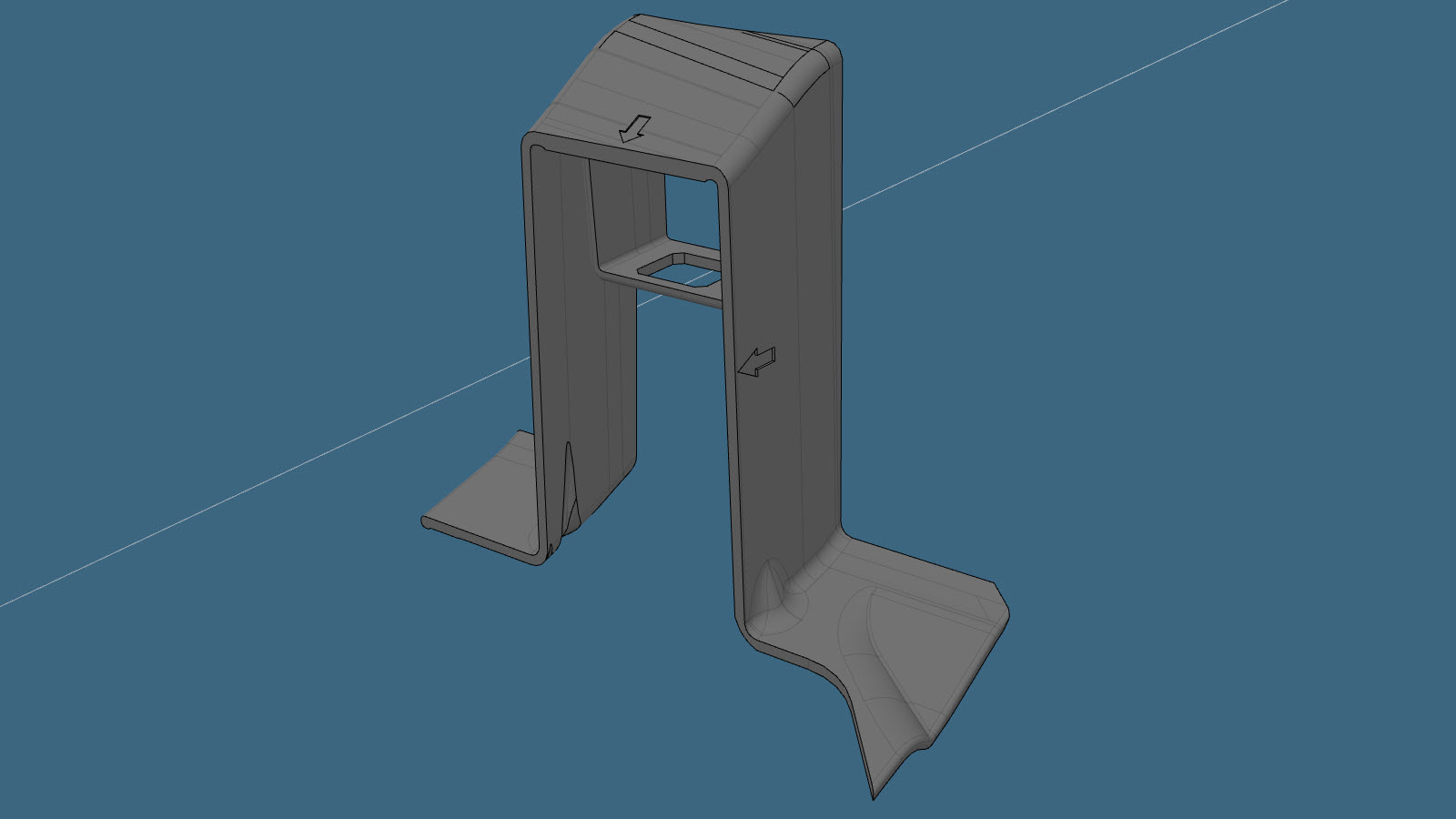

1 MODEL Y RUB SMALL CUTLINE JIG - LEFT HAND

Tesla 부품 번호 2173884-00-A.
1 MODEL Y RUB SMALL CUTLINE JIG - RIGHT HAND

Tesla 부품 번호 2173885-00-A.

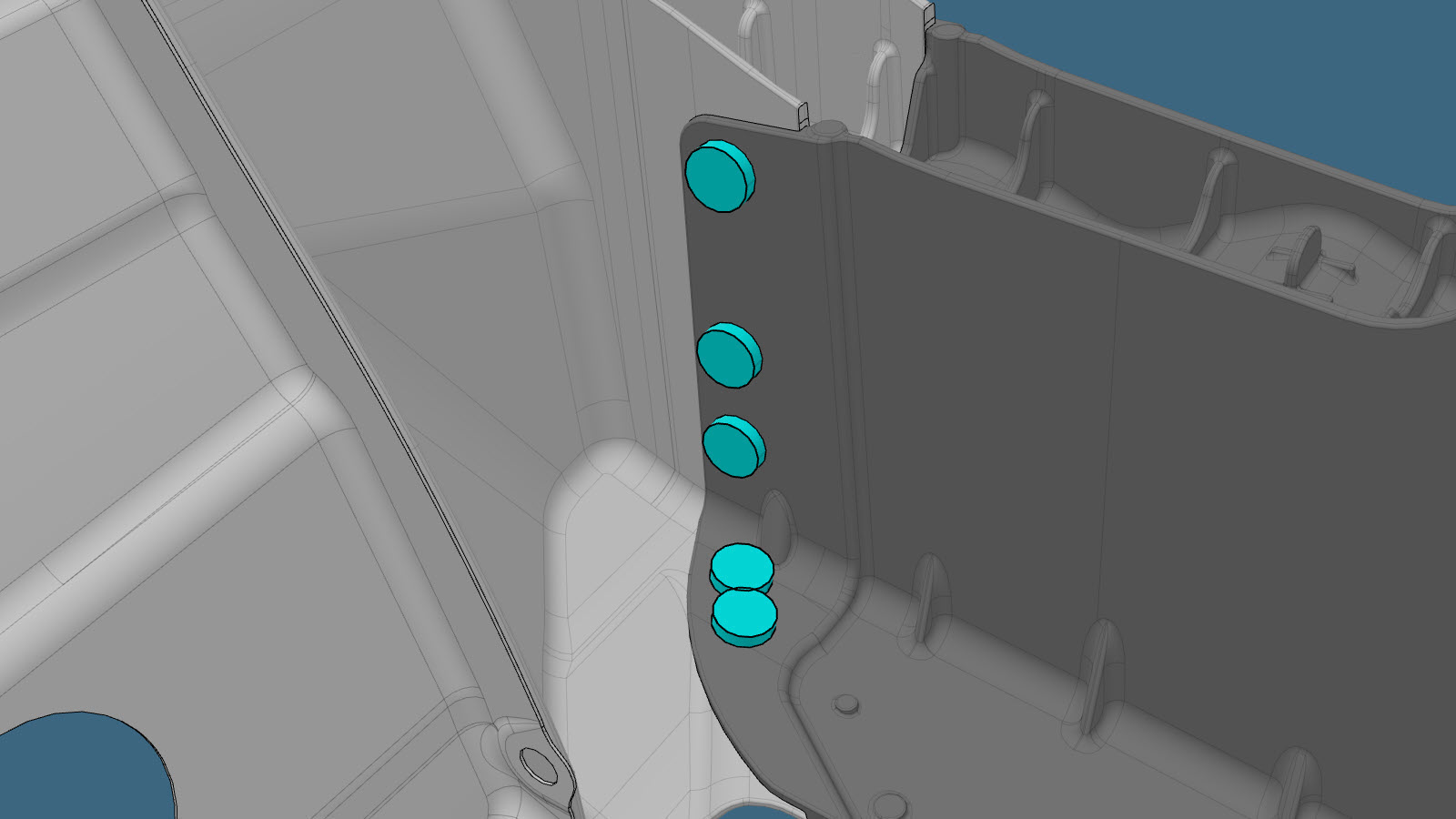

8 고강도 구조용 리벳, 6.5mm
1 구조용 벌브 리벳, 6.5mm
2 볼트 , HF,M6-1.0x30,[88]ZNNI,SMAT Tesla 부품 번호 1129025-00-A.
2 너트 , HF,M6-1.0,[8],ZNNI[B] Tesla 부품 번호 1116066-00-A.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. Insulator - Wheelhouse - LH (Remove and Replace).
  2. 다음을 탈거합니다. 트렁크 어셈블리 - 하단(탈거 및 교체).
  3. RH 구성품 전용: 다음을 탈거합니다. 서브우퍼(탈거 및 교체).
  4. 다음을 탈거합니다. 휠 아치 라이너 - 후면 - LH(구조용 팩 이외)(탈거 및 교체).
  5. 다음을 탈거합니다. 트림 - 사이드 - 트렁크- LH(탈거 및 교체).
  6. 다음을 탈거합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  7. 다음을 탈거합니다. 패널 - 에어로 실드 - 전면(구조용 팩 이외)(탈거 및 교체).
  8. 다음을 탈거합니다. 디퓨저 - 후면 페시아(탈거 및 교체).
  9. 다음을 탈거합니다. 패널 어셈블리 - 후면(탈거 및 교체).
  10. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 탈거합니다.
  11. 윙 브래킷(하단)을(를) 탈거합니다.

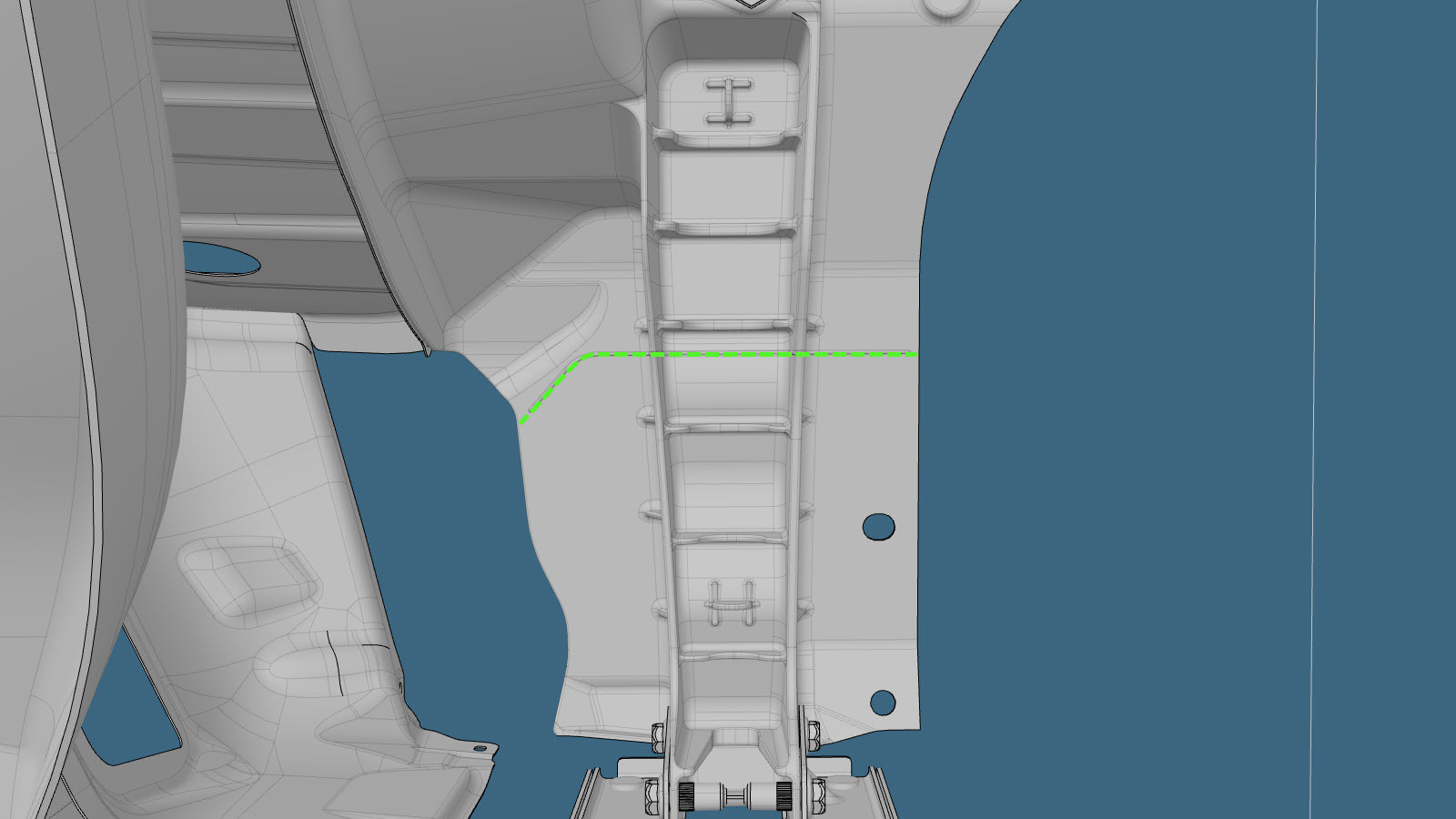

  12. 기존 구성품에 절단선을 표시합니다.

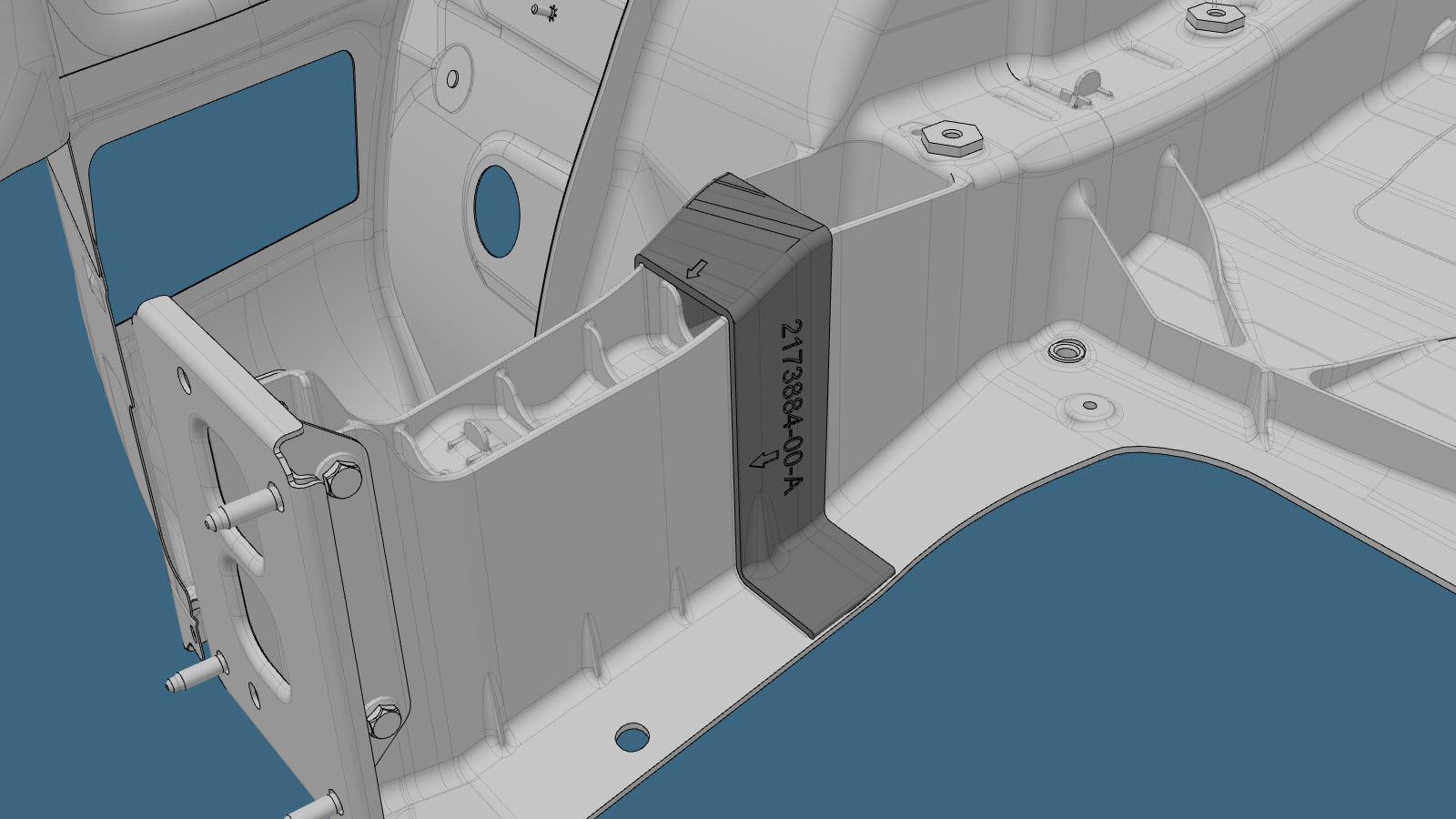

    그림과 같이 절단선 지그를 고정한 다음 차량 후면을 향해 절단선을 표시합니다.
    참고
    지그를 재사용할 수 있도록 지그를 손상시키지 않도록 합니다.
  13. 기존 구성품을 탈거합니다.
    • 절단선
    참고
    기존 구성품의 표시된 절단선 뒤쪽 가장자리에 최대한 가깝게 자른 다음, 필요에 따라 기존 구성품을 다듬어 맞춥니다. 간격은 가능한 한 작게 유지합니다.
  14. 장착을 준비합니다.

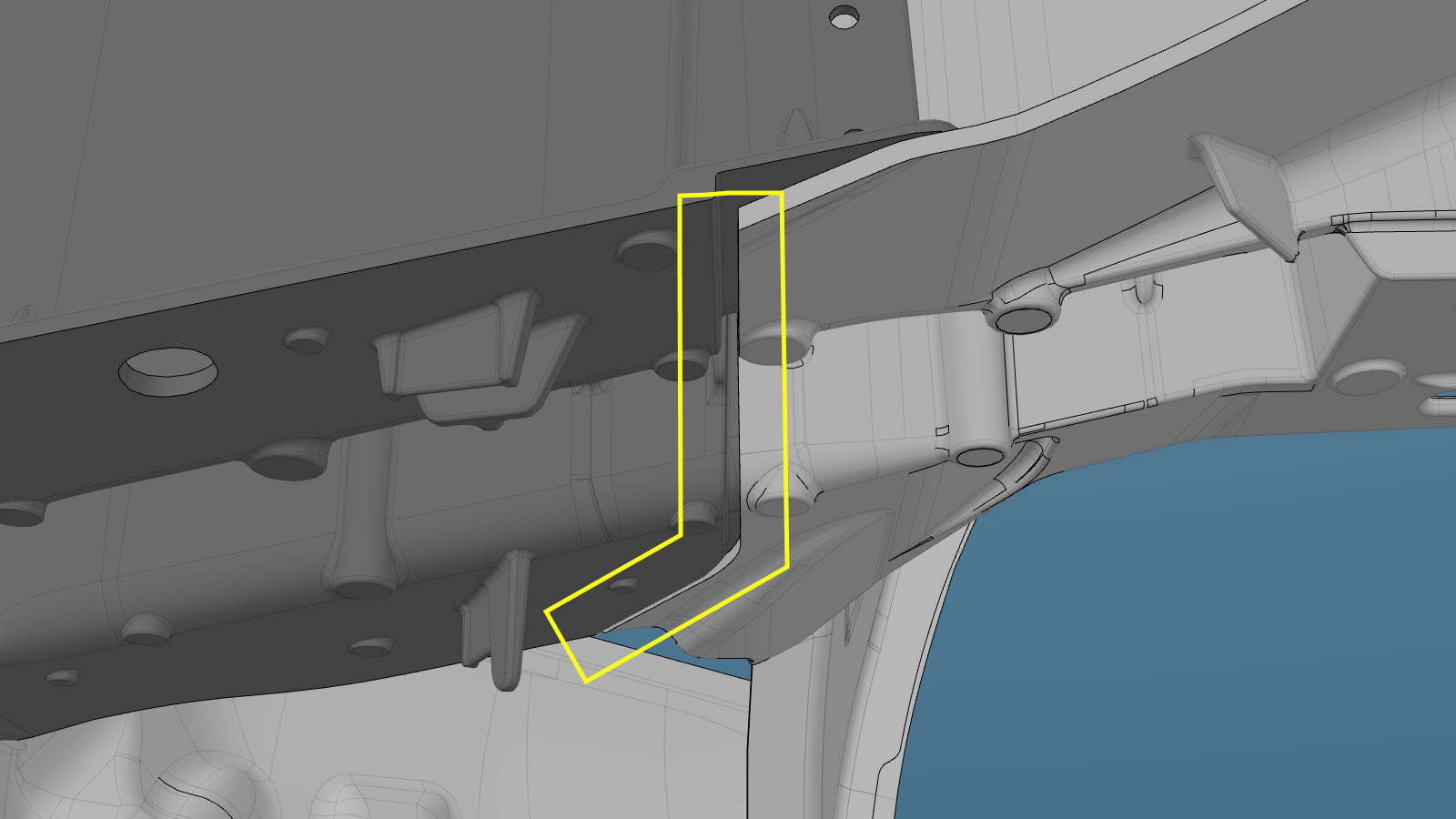

    새 구성품을 시험 장착합니다.
    참고

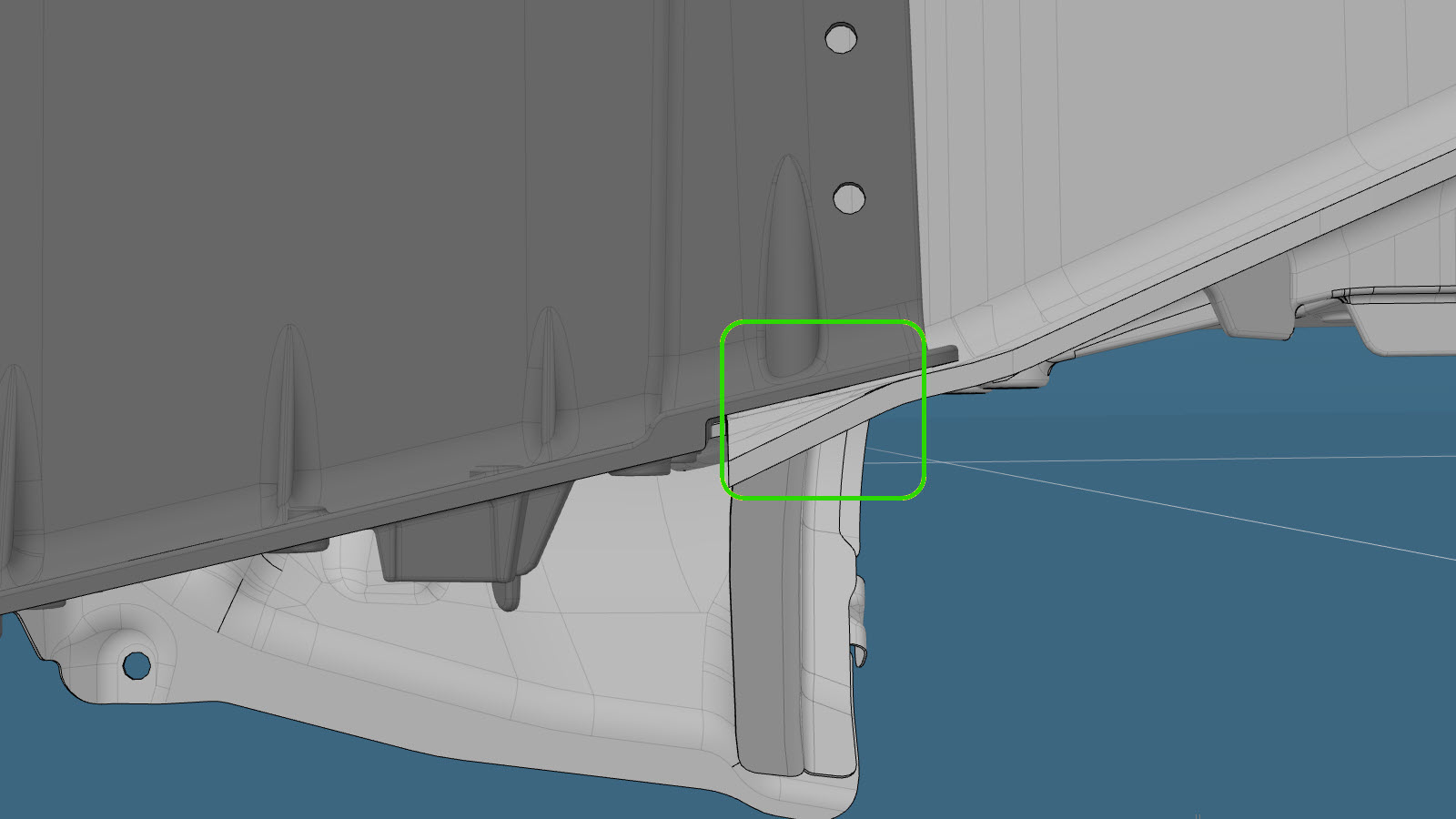

    노란색으로 강조된 부분(상단 프레임 레일의 모서리)에는 간격이 허용되지 않습니다.
  15. 장착을 준비합니다.

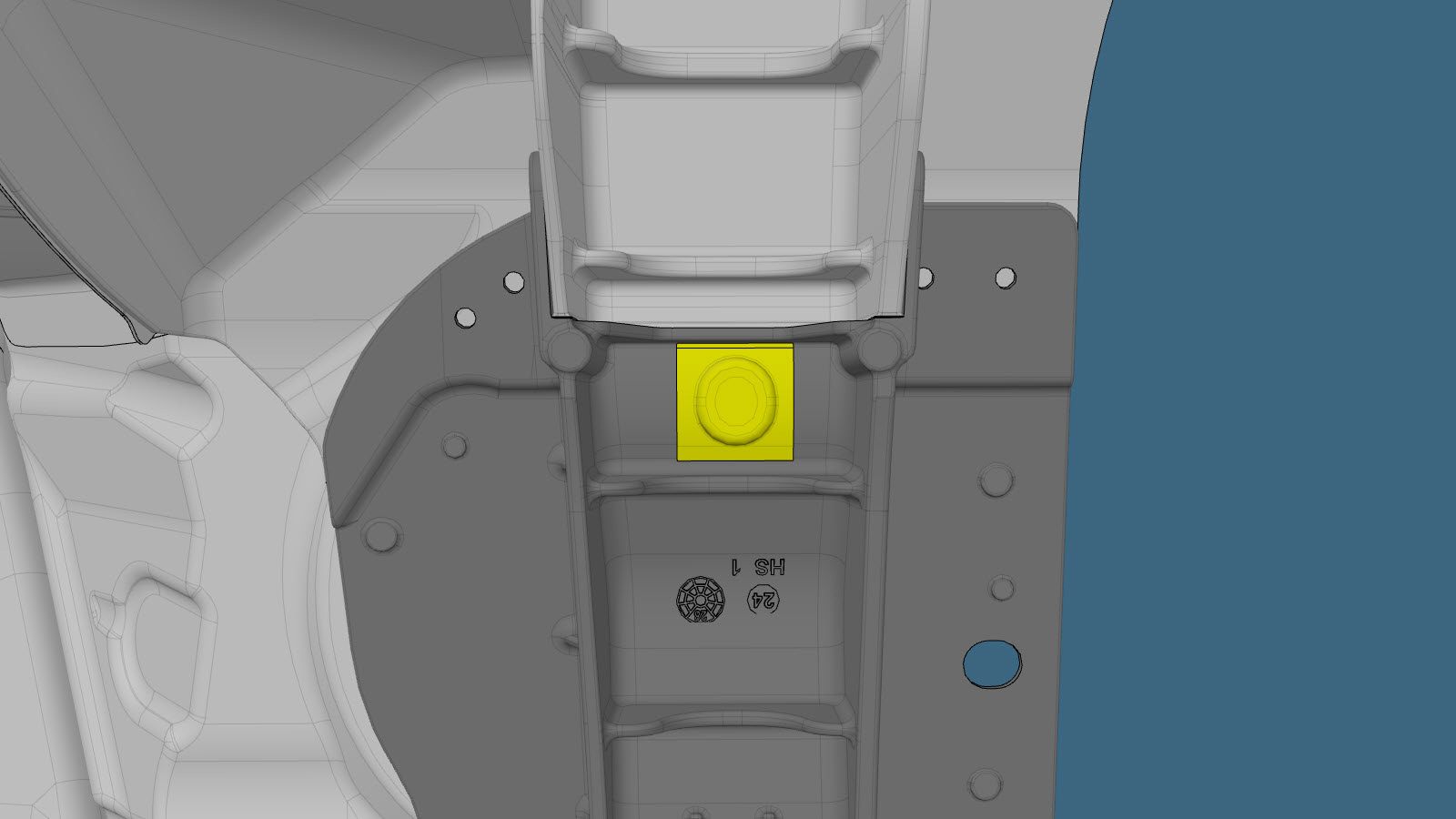

    새 구성품을 시험 장착합니다.
    참고
    노란색으로 강조된 부분에는 최대 4mm의 간격이 허용됩니다.
  16. 장착을 준비합니다.

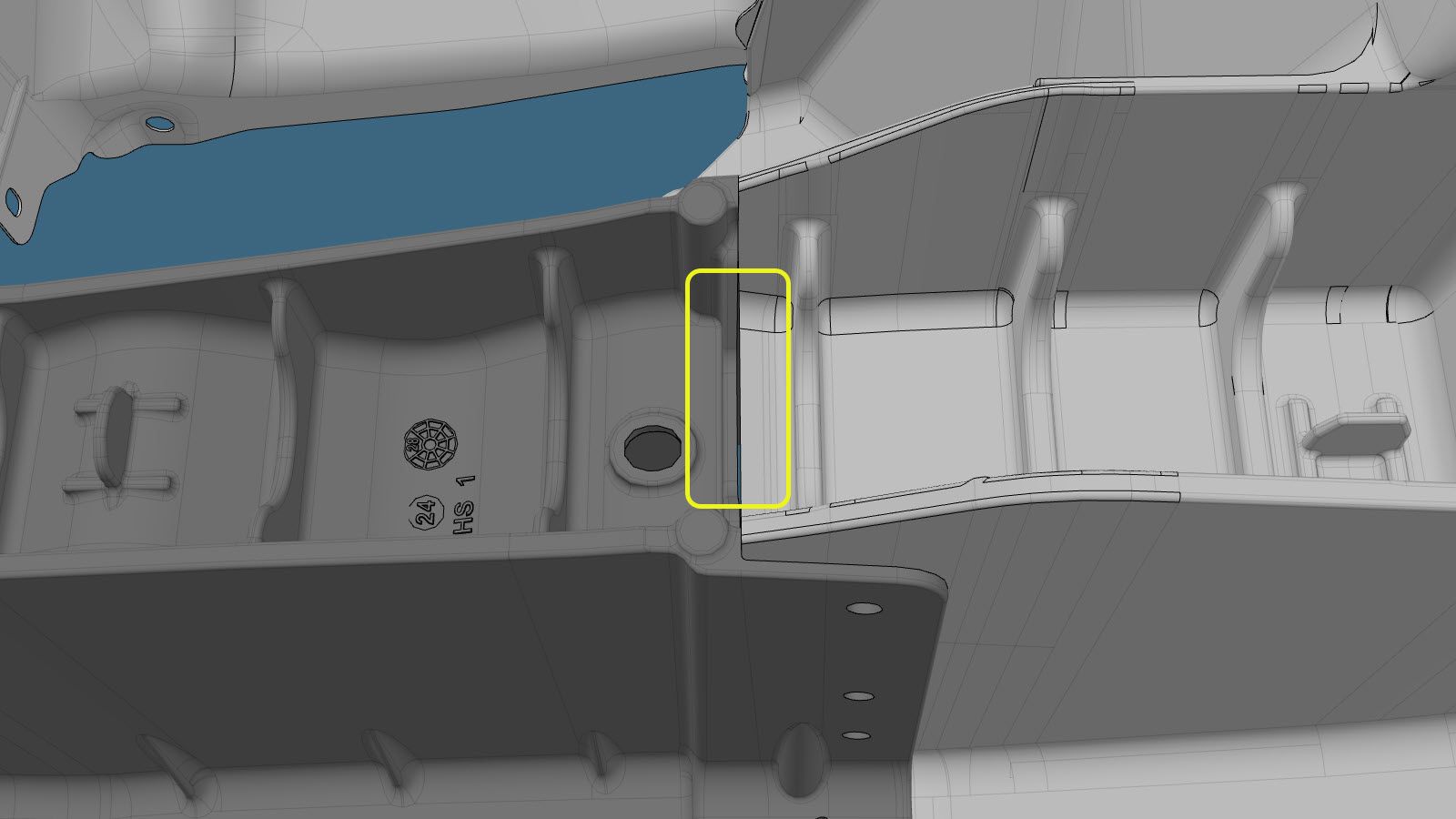

    새 구성품을 시험 장착합니다.
    참고
    노란색으로 강조된 부분에는 최대 4mm의 간격이 허용됩니다.
  17. 장착을 준비합니다.
    새 구성품을 시험 장착합니다.
    참고
    노란색으로 강조된 부분의 간격은 허용됩니다.
  18. 장착을 준비합니다.
  19. 장착을 준비합니다.
  20. 장착을 준비합니다.
  21. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.

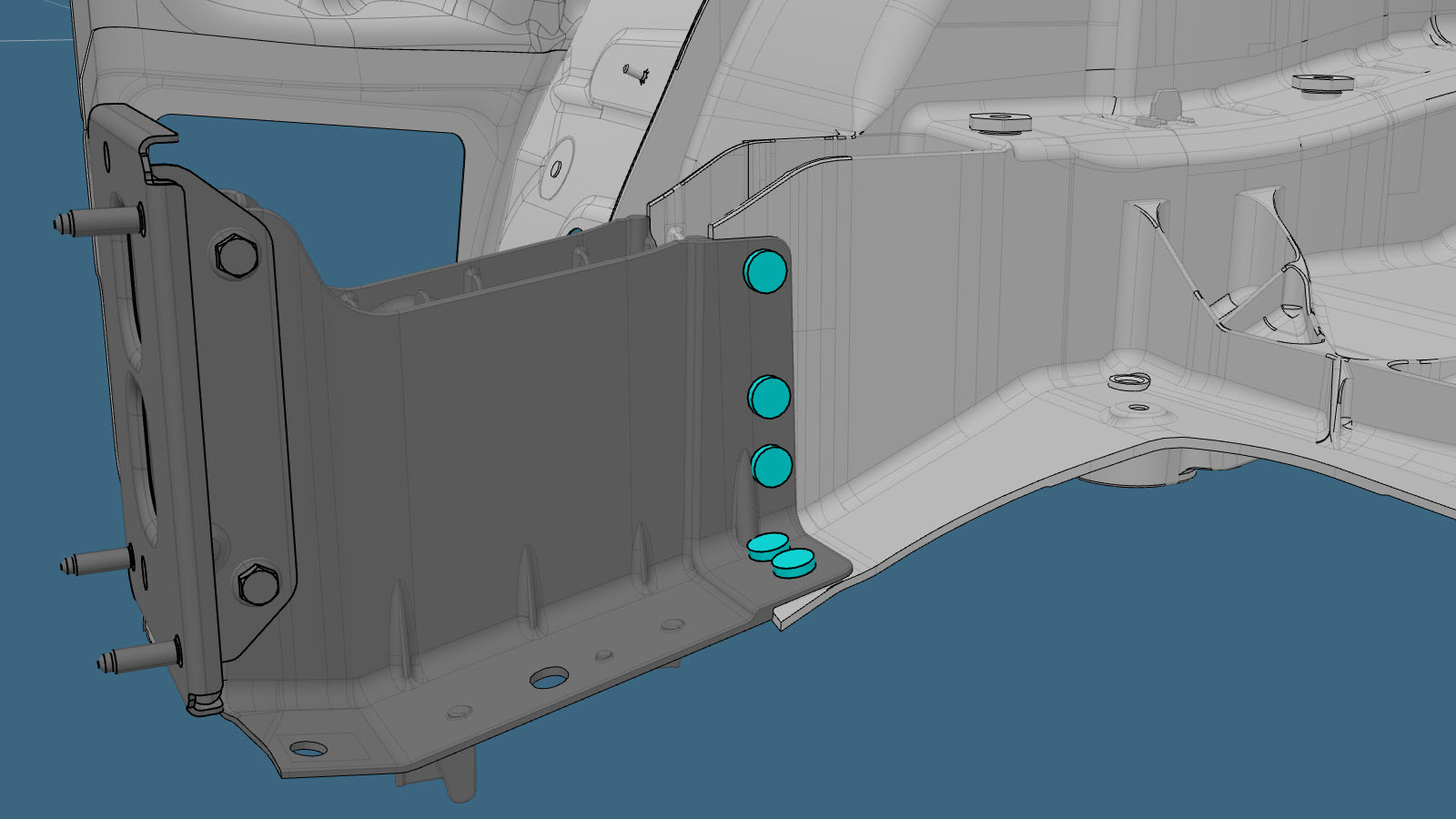

  22. 새 구성품을 장착합니다.
    볼트를 6.7Nm 규격 토크로 조입니다.
  23. 새 구성품과 주물 후면 차체 하부 사이의 이음부에 심 실러를 도포합니다.
  24. 윙 브래킷(하단)을(를) 장착합니다.
    참고

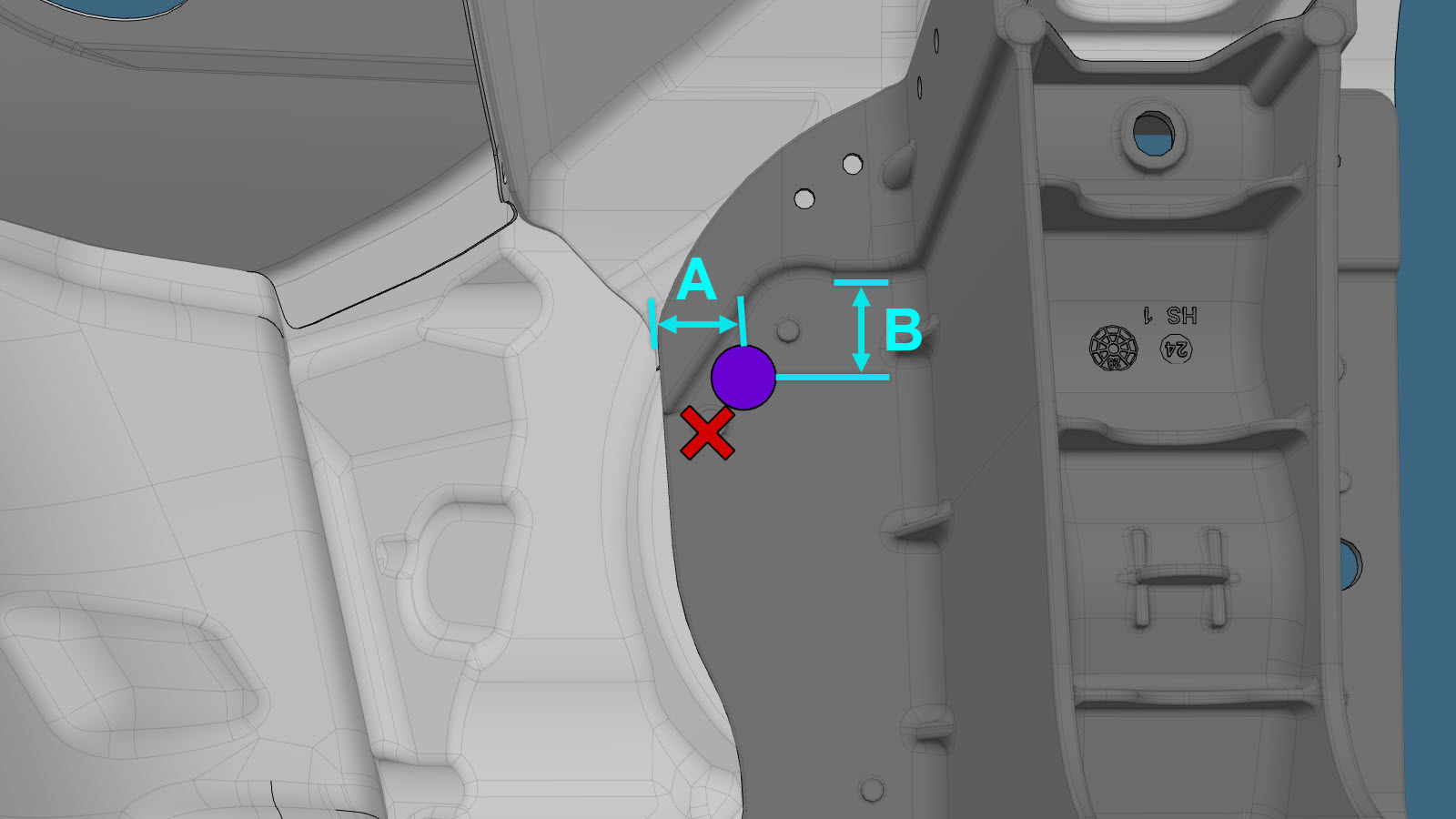

    윙 브래킷(하단) 절차에 지정된 위치로 표시된 패스너를 재배치하여 이젝터 핀과 간섭되지 않도록 합니다.
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
  25. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 장착합니다.

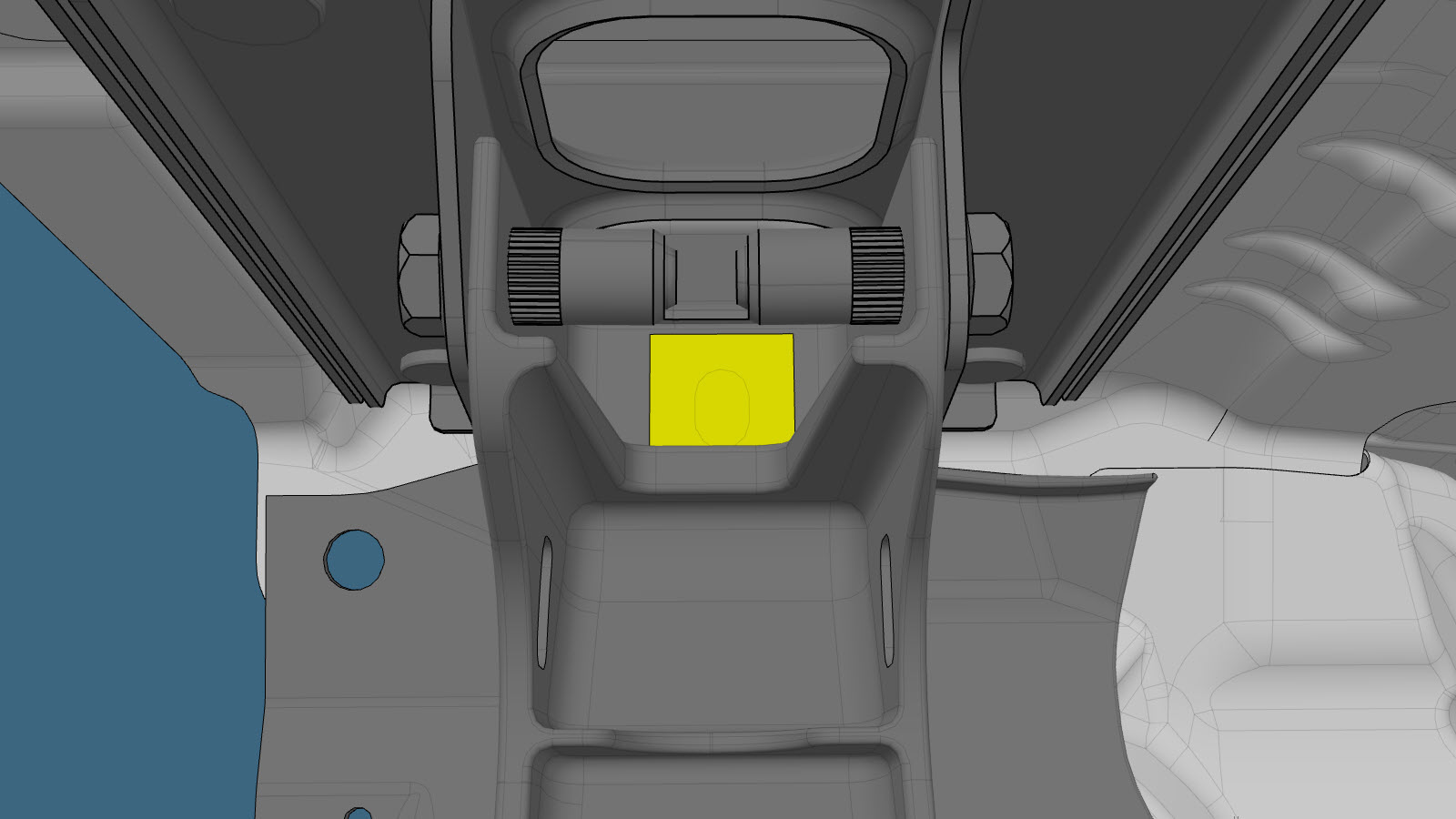

  26. 표시된 대로 부틸 호일 패치를 장착합니다.
  27. 표시된 대로 부틸 호일 패치를 장착합니다.
  28. 필요한 수리 후 작업을 수행합니다.
  29. 다음을 장착합니다. 패널 어셈블리 - 후면(탈거 및 교체).
  30. 다음을 장착합니다. 디퓨저 - 후면 페시아(탈거 및 교체).
  31. 다음을 장착합니다. 패널 - 에어로 실드 - 전면(구조용 팩 이외)(탈거 및 교체).
  32. 다음을 장착합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  33. 다음을 장착합니다. 트림 - 사이드 - 트렁크- LH(탈거 및 교체).
  34. 다음을 장착합니다. 휠 아치 라이너 - 후면 - LH(구조용 팩 이외)(탈거 및 교체).
  35. RH 구성품 전용: 다음을 장착합니다. 서브우퍼(탈거 및 교체).
  36. 다음을 장착합니다. 트렁크 어셈블리 - 하단(탈거 및 교체).
  37. 다음을 장착합니다. Insulator - Wheelhouse - LH (Remove and Replace).
