후면 레일 엔드 플레이트(1피스 주물 차체 하부용)

교정 코드: 10102100402, 10102100502 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고

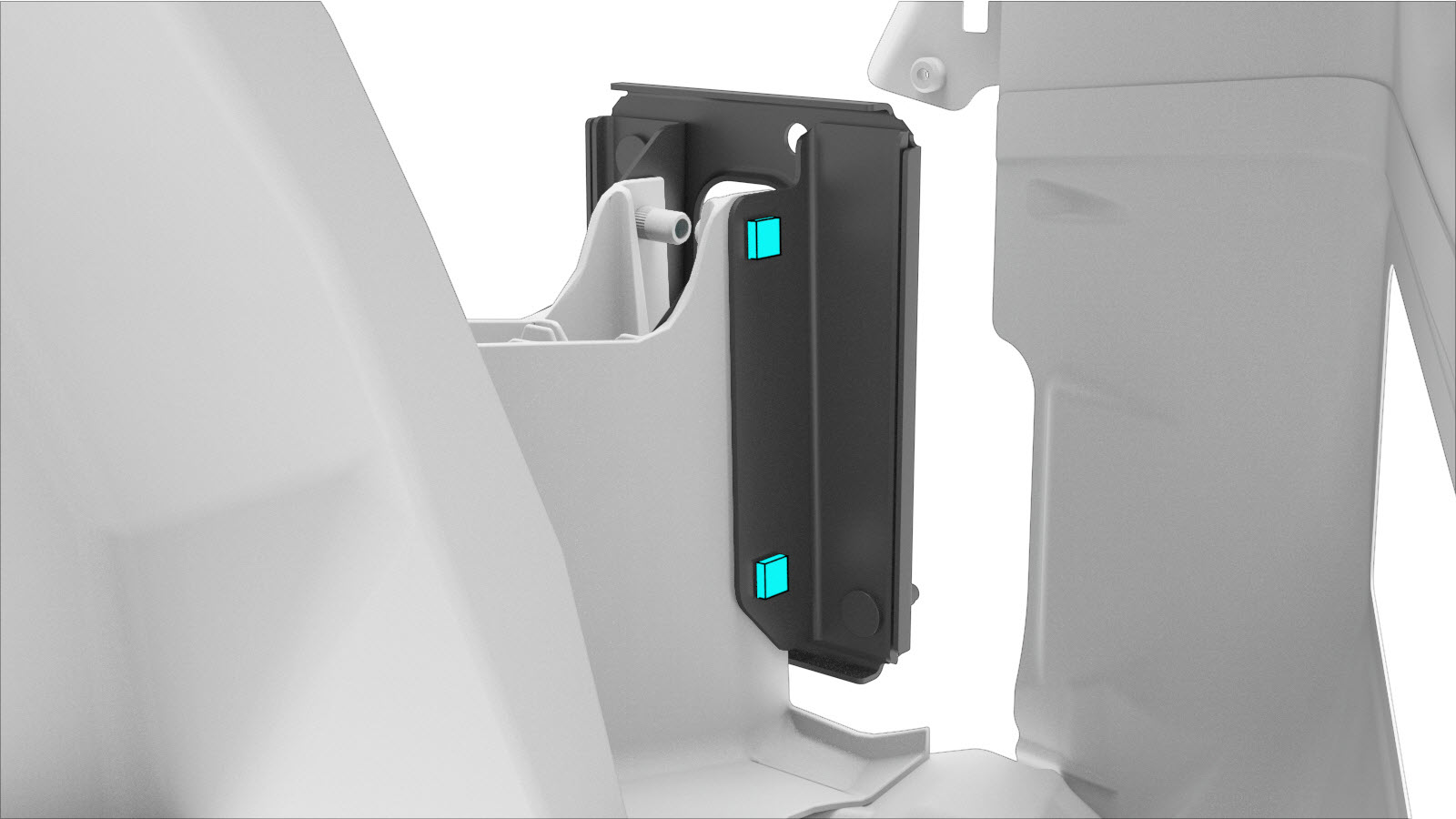

1 MY ASY-PLT-BUMPER MTG RR LH SVC E-COAT(후면 레일 엔드 플레이트)
4

볼트

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. Panel Assembly - Rear (Remove and Replace).
  2. 다음을 탈거합니다. Diffuser - Rear Fascia (Remove and Replace).
  3. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 탈거합니다.
  4. 기존 구성품을 탈거합니다.
  5. 기존 구성품을 탈거합니다.
  6. 장착을 준비합니다.
  7. 장착을 준비합니다.
  8. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  9. 새 구성품을 장착합니다.
    볼트를 50 Nm 규격 토크로 조입니다.
  10. 후면 패널 측면 어셈블리를 장착합니다.
  11. 필요한 수리 후 작업을 수행합니다.
  12. 다음을 장착합니다. Diffuser - Rear Fascia (Remove and Replace).
  13. 다음을 장착합니다. Panel Assembly - Rear (Remove and Replace).
