주물 후면 차체 하부(1피스)

교정 코드: 10102100802 메모: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드는 연결된 사고 수리 절차 및 연결된 차량 정비 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 사고 수리 및 차량 정비 수리 작업을 반영합니다. 명시적으로 지시하지 않는 한 사고 수리 교정 코드를 누적하지 마십시오. 차량 손상 정도에 따라 추가 수리가 필요할 수 있습니다.

부품 목록

수량 설명 이미지/비고
1 CAST RUB-SP E-COATED(후면 차체 하부 1피스)
1 ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED(휠하우스 익스텐션 – 전면 – LH)
1 ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED (휠하우스 익스텐션 – 전면 – RH)
21 고강도 구조용 리벳, 6.5mm
12 리벳, 4.8mm
4 볼트 , HF,M6x20,[88],ZNFL,MAT Tesla 부품 번호 1120935-00-A.
10 볼트 , BOLT&WSHR[FL],M8-1.25x32 Tesla 부품 번호 1119448-00-A.
2 너트 및 와셔[FL] - HF - M8-1.25 - [10] - 아연 니켈 Tesla 부품 번호 1118837-00-A.
2 SEMS,[FL],HX,M8x23.5,[109],G1009,PTC Tesla 부품 번호 1063260-00-C.

부품을 주문할 때 부품 카탈로그를 참조하고 수리할 차량의 VIN을 입력하여 차량에 적합한 부품(및 부품 번호)을 찾습니다. 또는 부품 카탈로그에서 검색 기능을 사용하여 차량의 해당 부품을 찾습니다.

수리 절차

  1. 다음을 탈거합니다. HV 배터리(AWD)(구조용 팩 이외)(탈거 및 장착).
  2. 다음을 탈거합니다. 카펫 - 실내 전체(탈거 및 교체).
  3. 다음을 탈거합니다. 흡음재 - 모터 베이 - 후면(탈거 및 교체).
  4. 다음을 탈거합니다. 등받이 - 2열 - LH(탈거 및 교체).
  5. 다음을 탈거합니다. 안전벨트 - 2열 - LH(5인승)(탈거 및 교체).
  6. 다음을 탈거합니다. 버클 - 2열 - 중앙(5인승)(탈거 및 교체).
  7. 다음을 탈거합니다. 버클 - 2열 - LH(5인승)(탈거 및 교체).
  8. 다음을 탈거합니다. 시트 등받이 - 2열 - RH(탈거 및 교체).
  9. 다음을 탈거합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  10. 다음을 탈거합니다. 트렁크 어셈블리 - 하단(탈거 및 교체).
  11. 다음을 탈거합니다. 트림 - 사이드 - 트렁크- LH(탈거 및 교체).
  12. 다음을 탈거합니다. 터브 - 후면 트렁크(탈거 및 교체).
  13. 다음을 탈거합니다. 접이식 트렁크 선반 - 후면 트렁크(탈거 및 교체).
  14. 다음을 탈거합니다. 휠 아치 라이너 - 후면 - LH(구조용 팩 이외)(탈거 및 교체).
  15. 다음을 탈거합니다. 후면 레일 엔드 플레이트(1피스 주물 차체 하부용).
  16. LH 및 RH 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 탈거합니다.
  17. LH 및 RH 윙 브래킷(하단)을(를) 탈거합니다.

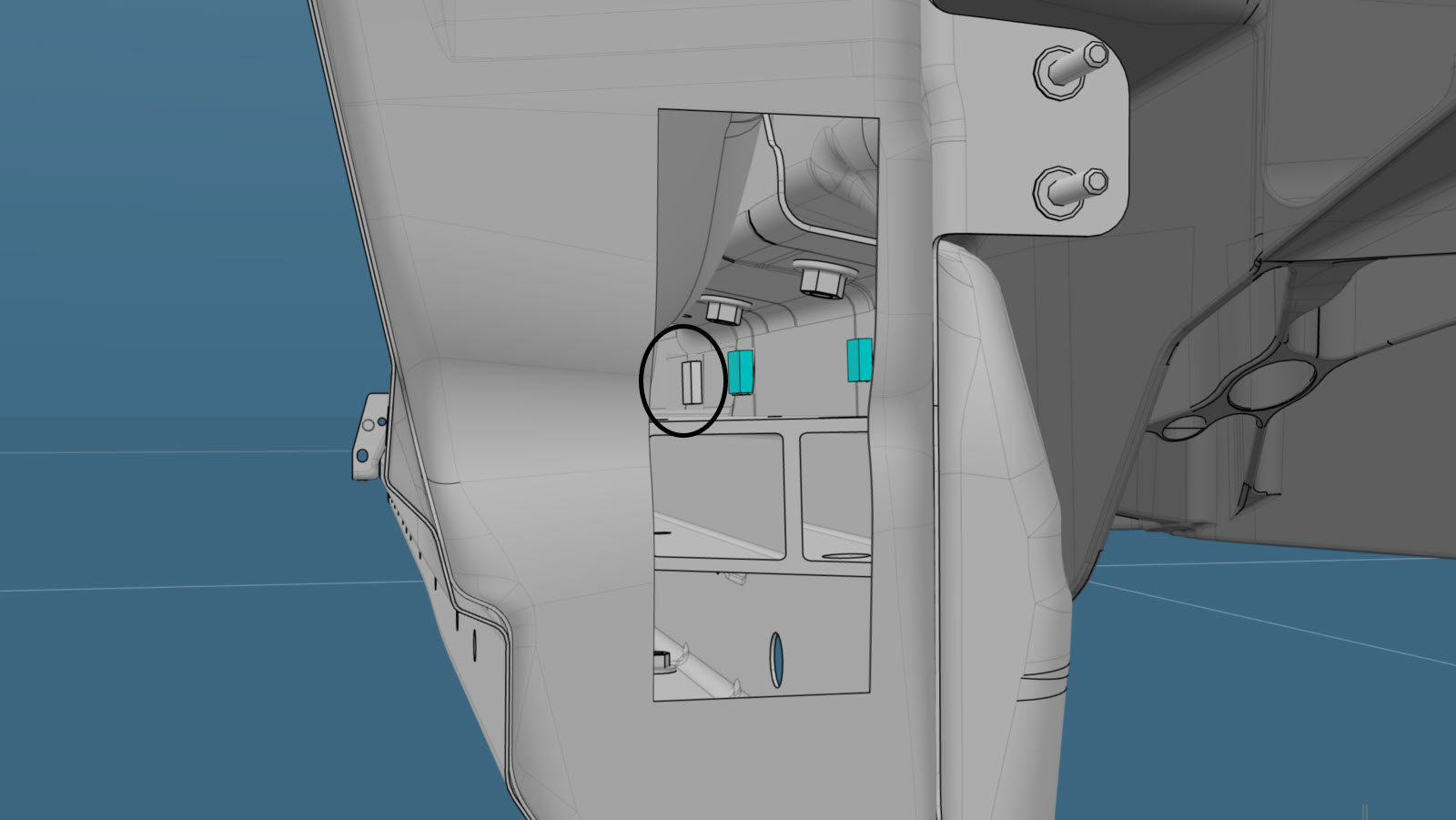

  18. 휠하우스 익스텐션(전면)에 접근용 창을 만듭니다.
    • 참조선/참조점 A = 50mm B = 130mm C = 75mm D = 21mm
  19. 새로운 휠하우스 익스텐션 구성품을 절단하여 LH 및 RH 접근용 창 커버를 만듭니다.
    완성된 커버는 접근용 창보다 약 32mm 더 넓고, 10mm 더 높아야 합니다. 검은색 점선은 접근용 창을 나타냅니다.
    참고
    제대로 배치하면 커버가 접근용 창의 상단, 하단 및 내측 가장자리와 5mm씩 겹칩니다. 커버는 또한 접근용 창의 외측 가장자리와 27mm씩 겹쳐집니다.
    • 참조선/참조점E = 82mmF = 140mm
  20. 새 구성품에서 리벳 너트를 탈거합니다.
    • 리벳 너트
  21. 기존 구성품을 탈거합니다.
    • 또는 공장 출고 SPR
    • 리벳 너트
    • 또는 볼트
  22. 기존 구성품을 탈거합니다.
    • 또는 공장 출고 스폿 용접
    • 또는 공장 출고 SPR
    • 또는 볼트
  23. 기존 구성품을 탈거합니다.
  24. 기존 구성품을 탈거합니다.
    • 또는 공장 출고 SPR
  25. 기존 구성품을 탈거합니다.
  26. 장착을 준비합니다.

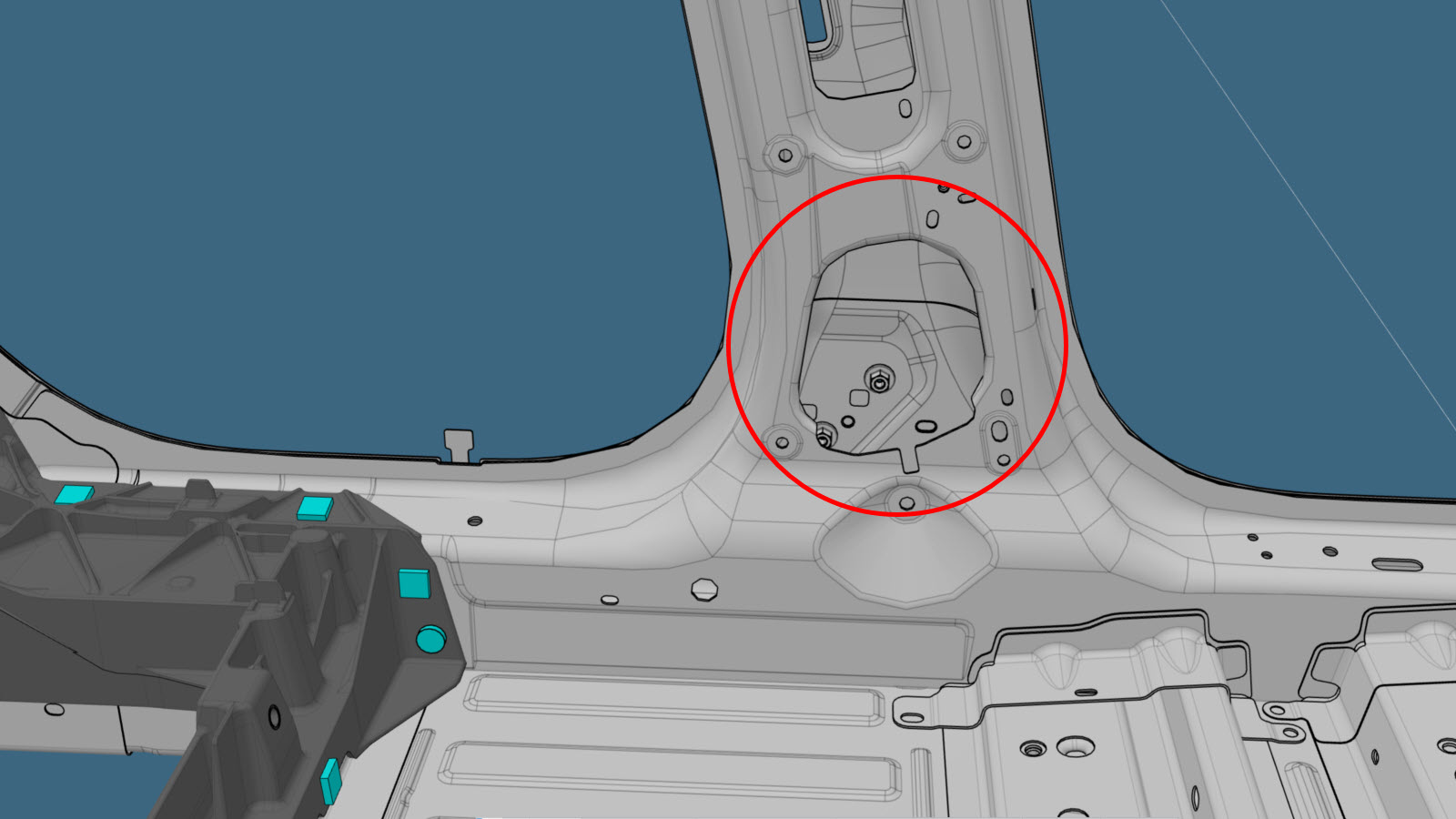

  27. 너트(Tesla 부품 번호 1118837-00-A)를 안전벨트 리트랙터가 위치한 B필러 구멍에 창착합니다(빨간색으로 표시됨).
  28. 장착을 준비합니다.
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
  29. 장착을 준비합니다.
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
    • 참조선/참조점
    • 또는 리벳, 4.8mm G = 79mm H = 24mm I = 28mm J = 26mm
  30. 장착을 준비합니다.
  31. 장착을 준비합니다.
    참고
    빨간색 원 안의 볼트는 원래 구성품에 있었던 경우에만 교체됩니다.
  32. 장착을 준비합니다.
    참고
    빨간색 X는 공장 출고 장착 패스너를 교체하지 않는 위치를 나타냅니다. 구조용 접착제를 사용하여 이 위치만 고정하십시오.
  33. 장착을 준비합니다.
  34. 차량과 새 구성품 또는 구성품들의 접합면에 구조용 접착제를 도포합니다.
  35. 새 구성품을 장착합니다.
    다음과 같이 볼트를 토크로 조입니다.
    • SEMS, [FL], HX, M8x23.5, [109], G1009, PTC 볼트 및 와셔(Tesla 부품 번호 1063260-00-C)실에 수평으로 장착: 31Nm.
    • 실에 수직으로 장착된 볼트: 35Nm.
    • 실에 수평으로 장착된 볼트: 31Nm.
    • 플로어 크로스멤버를 주물 후면 차체 하부에 고정하는 볼트(Tesla 부품 번호 1120935-00-A): 28Nm.
  36. LH 및 RH 후면 레일 엔드 플레이트(1피스 주물 차체 하부용)을(를) 장착합니다.
  37. LH 및 RH 윙 브래킷(하단)을(를) 장착합니다.
  38. 접근용 창 커버를 장착하기 위해 준비합니다.
    참고
    제대로 배치하면 커버가 접근용 창의 상단, 하단 및 내측 가장자리와 5mm씩 겹칩니다. 커버는 또한 접근용 창의 외측 가장자리와 27mm씩 겹쳐집니다.

  39. 차량과 접근용 창 커버의 접합면에 구조용 접착제를 도포합니다.
  40. 접근용 창 커버를 장착합니다.
  41. 후면 패널 측면 어셈블리(1피스 주물 차체 하부용)을(를) 장착합니다.
  42. 필요한 수리 후 작업을 수행합니다.
  43. 다음을 장착합니다. 후면 레일 엔드 플레이트(1피스 주물 차체 하부용).
  44. 다음을 장착합니다. 휠 아치 라이너 - 후면 - LH(구조용 팩 이외)(탈거 및 교체).
  45. 다음을 장착합니다. 접이식 트렁크 선반 - 후면 트렁크(탈거 및 교체).
  46. 다음을 장착합니다. 터브 - 후면 트렁크(탈거 및 교체).
  47. 다음을 장착합니다. 트림 - 사이드 - 트렁크- LH(탈거 및 교체).
  48. 다음을 장착합니다. 트렁크 어셈블리 - 하단(탈거 및 교체).
  49. 다음을 장착합니다. 패널 - 에어로 실드 - 후면(탈거 및 교체).
  50. 다음을 장착합니다. 시트 등받이 - 2열 - RH(탈거 및 교체).
  51. 다음을 장착합니다. 버클 - 2열 - LH(5인승)(탈거 및 교체).
  52. 다음을 장착합니다. 버클 - 2열 - 중앙(5인승)(탈거 및 교체).
  53. 다음을 장착합니다. 안전벨트 - 2열 - LH(5인승)(탈거 및 교체).
  54. 다음을 장착합니다. 등받이 - 2열 - LH(탈거 및 교체).
  55. 다음을 장착합니다. 흡음재 - 모터 베이 - 후면(탈거 및 교체).
  56. 다음을 장착합니다. 카펫 - 실내 전체(탈거 및 교체).
  57. 다음을 장착합니다. HV 배터리(AWD)(구조용 팩 이외)(탈거 및 장착).
