X1479

Tesla Part Number

1080448-00-A

Connector

JST RADPB-44-1AK

Color

BK

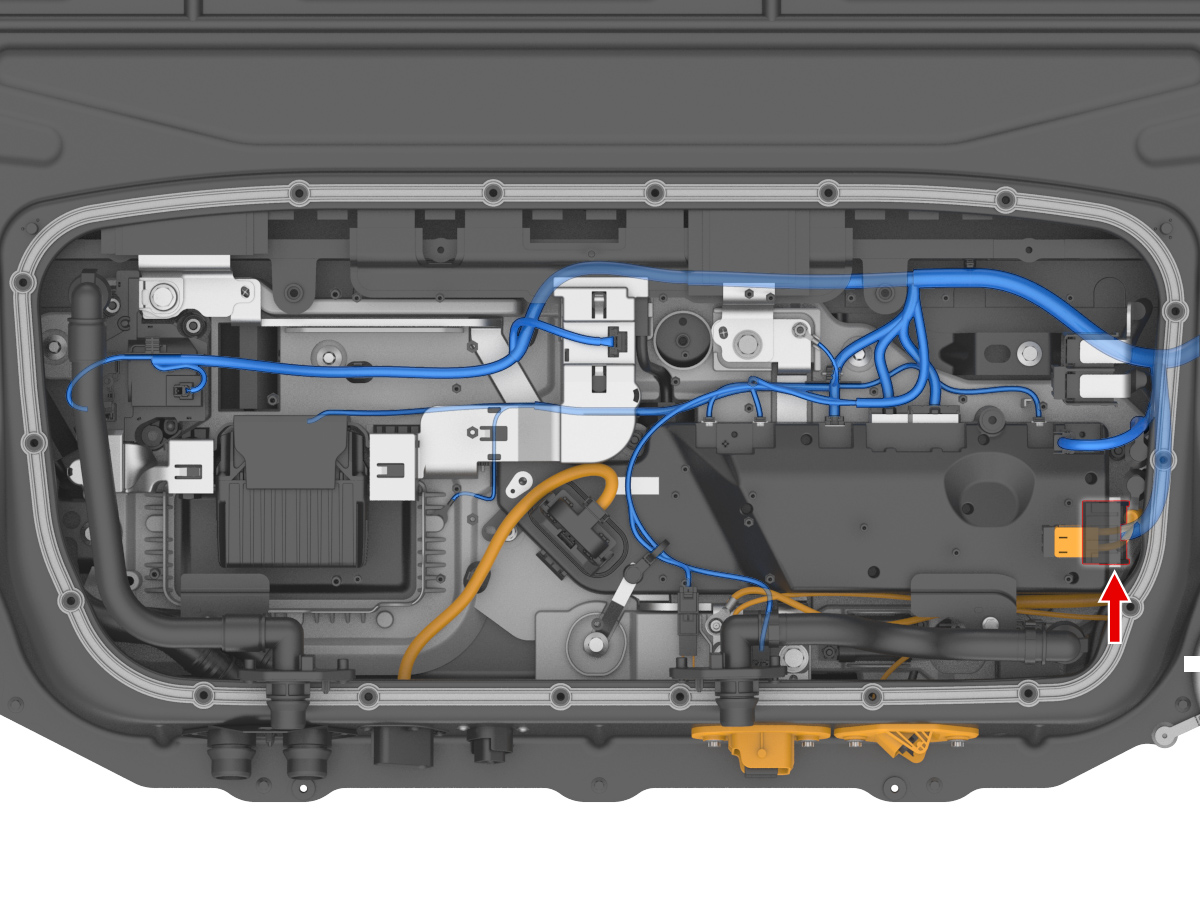

Connector Location:

Connector Pinout

Connector Details

Cavity	Terminal Manufacturer	Terminal Part Number	Terminal Size	Wire Color	Wire Size	Wire Seal Manufacturer	Wire Seal PN	Wire Dest. Desg.	Wire Dest. Cavity
1	JST	SAIT-A03T-M064	0.64x0.64F	GY	0.35			X1420	4
2	JST	SAIT-A03T-M064	0.64x0.64F	VT	0.35			X1420	6
3	JST	SAIT-A03T-M064	0.64x0.64F	GN	0.35			X998M	7
4	JST	SAIT-A03T-M064	0.64x0.64F	BU	0.35			X998M	8
5	JST	SAIT-A03T-M064	0.64x0.64F	YE	0.35			X1420	3
6	JST	SAIT-A03T-M064	0.64x0.64F	GN	0.35			X1420	2
7	JST	SAIT-A03T-M064	0.64x0.64F	WH	0.35			X999M	24
8
9
10	JST	SAIT-A03T-M064	0.64x0.64F	BU	0.35			X999M	8
11
12	JST	SAIT-A03T-M064	0.64x0.64F	YE	0.35			X1420	11
13
14
15	JST	SAIT-A03T-M064	0.64x0.64F	WH	0.35			X1420	5
16	JST	SAIT-A03T-M064	0.64x0.64F	BU	0.35			X999M	7
17	JST	SAIT-A03T-M064	0.64x0.64F	YE	0.35			X998M	5
18	JST	SAIT-A03T-M064	0.64x0.64F	GY	0.35			X998M	6
19
20
21
22
23
24	JST	SAIT-A03T-M064	0.64x0.64F	WH	0.35			X1423	2
25
26	JST	SAIT-A03T-M064	0.64x0.64F	VT	0.35			X1420	10
27
28
29	DELPHI	12191811		WH	0.35			X1420	1
30	DELPHI	12191811		BU	0.35			X1420	12
31
32
33	DELPHI	12191812		WH	0.75			X999M	15
34	DELPHI	12191812		BU	0.75			X1476	1
35	DELPHI	12191812		RD	0.75			X998M	15
36	DELPHI	12191812		WH	0.75			X998M	16
37	DELPHI	12191812		RD	0.75			X998M	23
38
39
40
41	DELPHI	12191812		RD	0.75			X999M	16
42	DELPHI	12191812		WH	0.75			X1476	2
43	DELPHI	12191812		BU	0.75			X998M	24
