Indre frontrammeskinne med brakett (seksjon med liten front)

Korrigeringskode: I påvente MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Deleliste

Antall Beskrivelse Bilde/merknader
2 M3 FR RAIL INR REINF PLATE CUT ECOAT (indre frontrammeskinne)
1 MY ASY – FRUNK BRKT SVC E-COATED (brakett for bagasjerommet foran)
7 Kraftig konstruksjonsnagle, 6,5 mm

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Vehicle HV Disablement Procedure (7-Seater).
  2. Fjern Fender Assembly - Front - LH (Remove and Install).
  3. Fjern Carrier - Front End (Remove and Replace).
  4. Fjern Crush Can - Upper - Front - LH (Remove and Replace).
  5. Fjern Subframe Assembly - Front (Dual Motor) (Remove and Install).
  6. Fjern frontrammeskinne indre forsterkning (seksjon).
  7. Fjern Brakett for bagasjerommet foran.
  8. Kutt den opprinnelige komponenten på de indikerte stedene.
    • Referanselinje/-punkt
    • Skjærelinje A = 113 mm
  9. Skjær den nye indre frontrammeskinnen som angitt nedenfor for å lage den nye komponenten.
    • Referanselinje/-punkt
    • Skjærelinje B = 177 mm C = 189 mm
  10. Skjær den nye indre frontrammeskinnen som vist nedenfor for å lage en forsterkningsplate.
    • Referanselinje/-punkt
    • Skjærelinje D = 137 mm E = 217 mm
    Informational PurposesAn informational icon, calling your attention
    Merk
    Skjær til den nedre delen av forsterkningsplaten i en vinkel for å fjerne den indre forsterkningen for frontrammeskinnen når den monteres etter denne prosedyren.
  11. Klargjør for montering.
    • eller Monteringspunktsveisinger
  12. Klargjør for montering.
    • eller Monteringspunktsveisinger
  13. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  14. Monter den nye komponenten eller komponentene.
  15. Gjennomfør motstandspunktsveising.
    • eller Monteringspunktsveisinger
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.

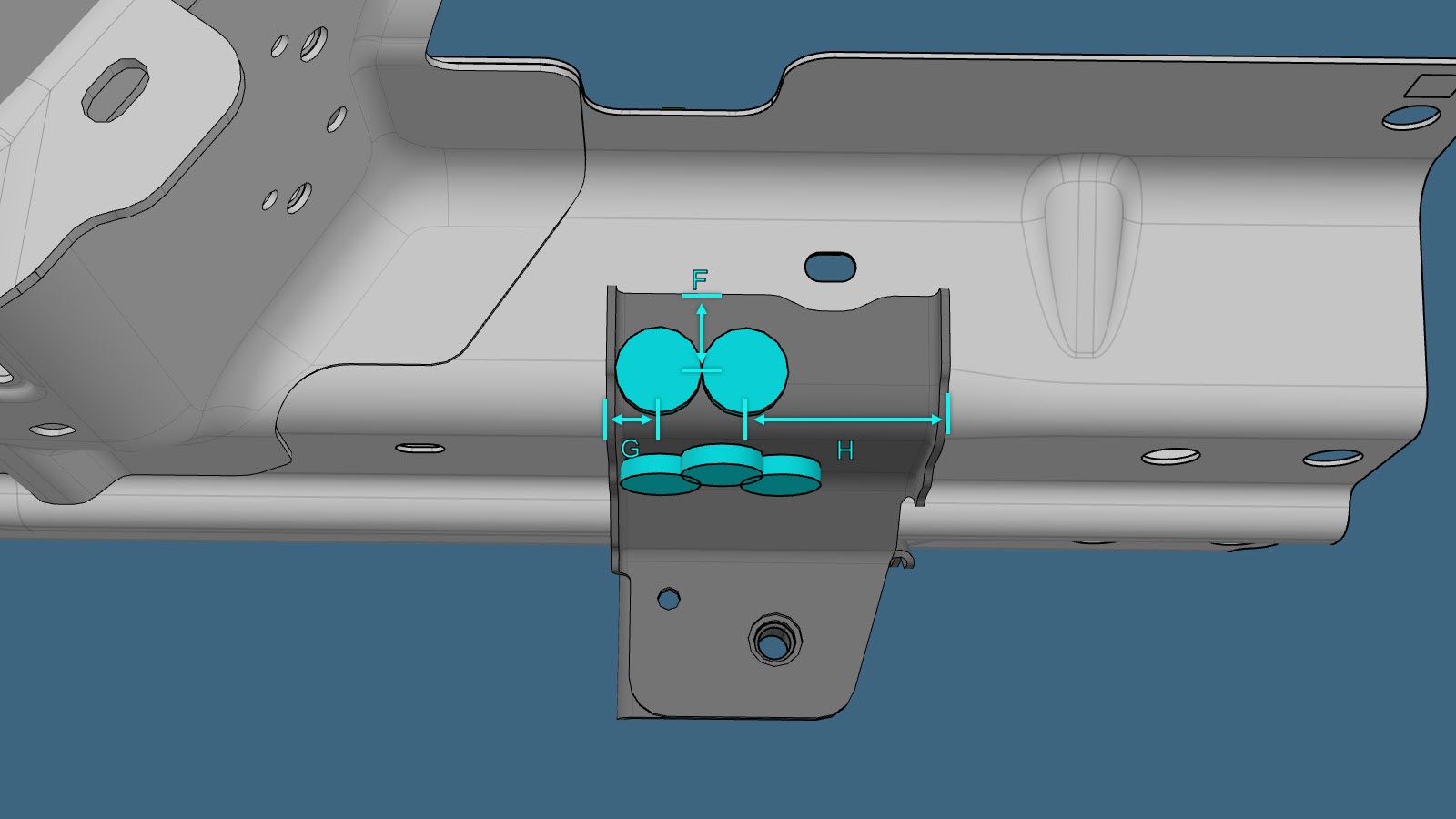

  16. Klargjør til montering av brakett for bagasjerommet foran.

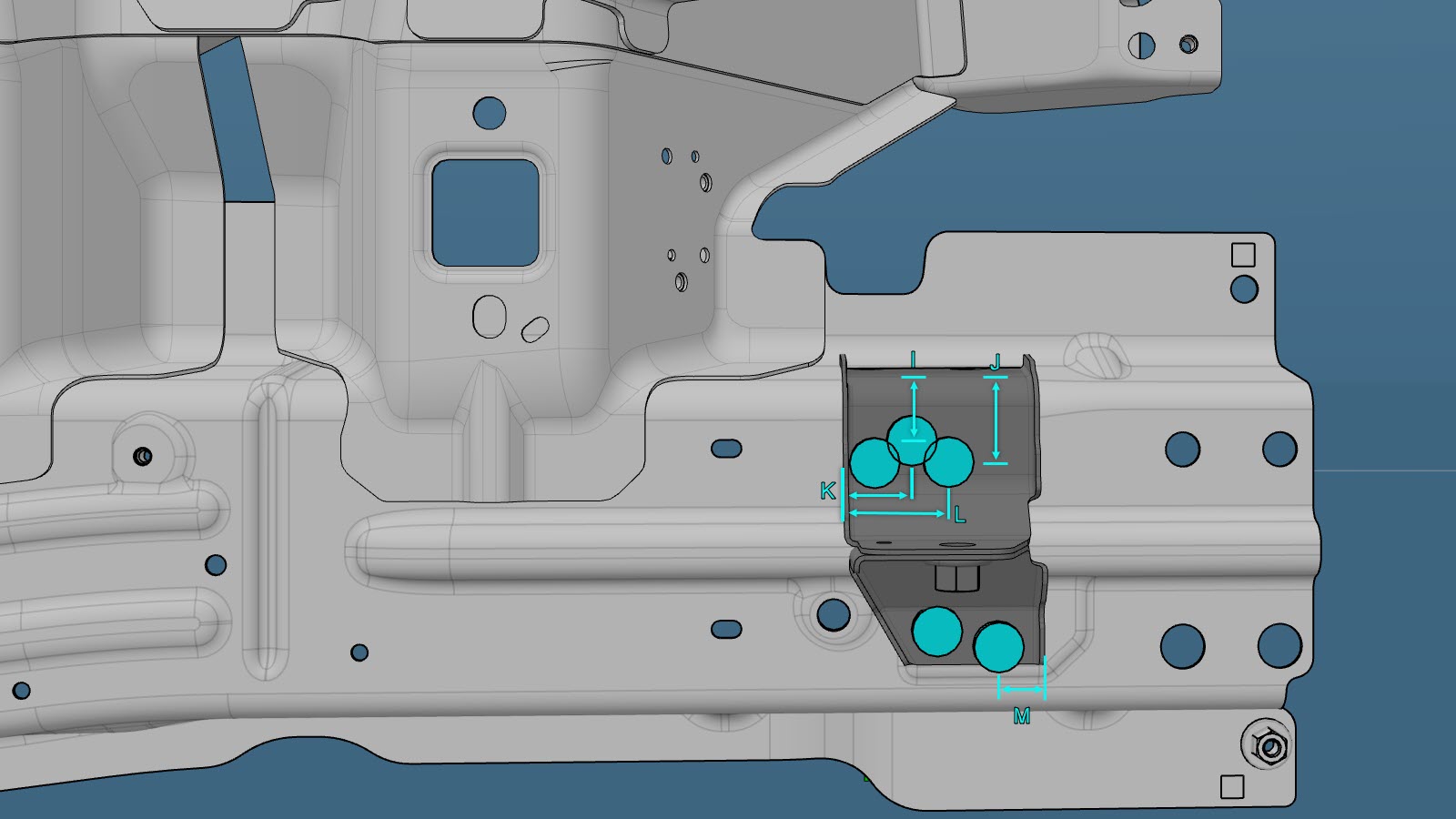

  17. Klargjør til montering av brakett for bagasjerommet foran.
  18. Påfør konstruksjonslim på kontaktflatene til festebrakettene for den indre frontrammeskinnen og bagasjerommet foran.
  19. Monter den nye braketten for bagasjerommet foran.
  20. Monter frontrammeskinne indre forsterkning (seksjon).
  21. Monter feste for fremre underramme (indre).
  22. Utfør nødvendige operasjoner etter reparasjon.
  23. Monter Subframe Assembly - Front (Dual Motor) (Remove and Install).
  24. Monter Crush Can - Upper - Front - LH (Remove and Replace).
  25. Monter Carrier - Front End (Remove and Replace).
  26. Monter Fender Assembly - Front - LH (Remove and Install).
  27. Monter Vehicle HV Disablement Procedure (7-Seater).
