Bakre skinne (støpt) med hjulbrønndel

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
Avhengig av skaden på denne komponenten kan det være mulig å reparere den. Se Retningslinjer for reparasjon for bakre støpedel under karosseri (1 stykker) for mer informasjon.
Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.

Deleliste


Antall	Beskrivelse	Bilde/merknader

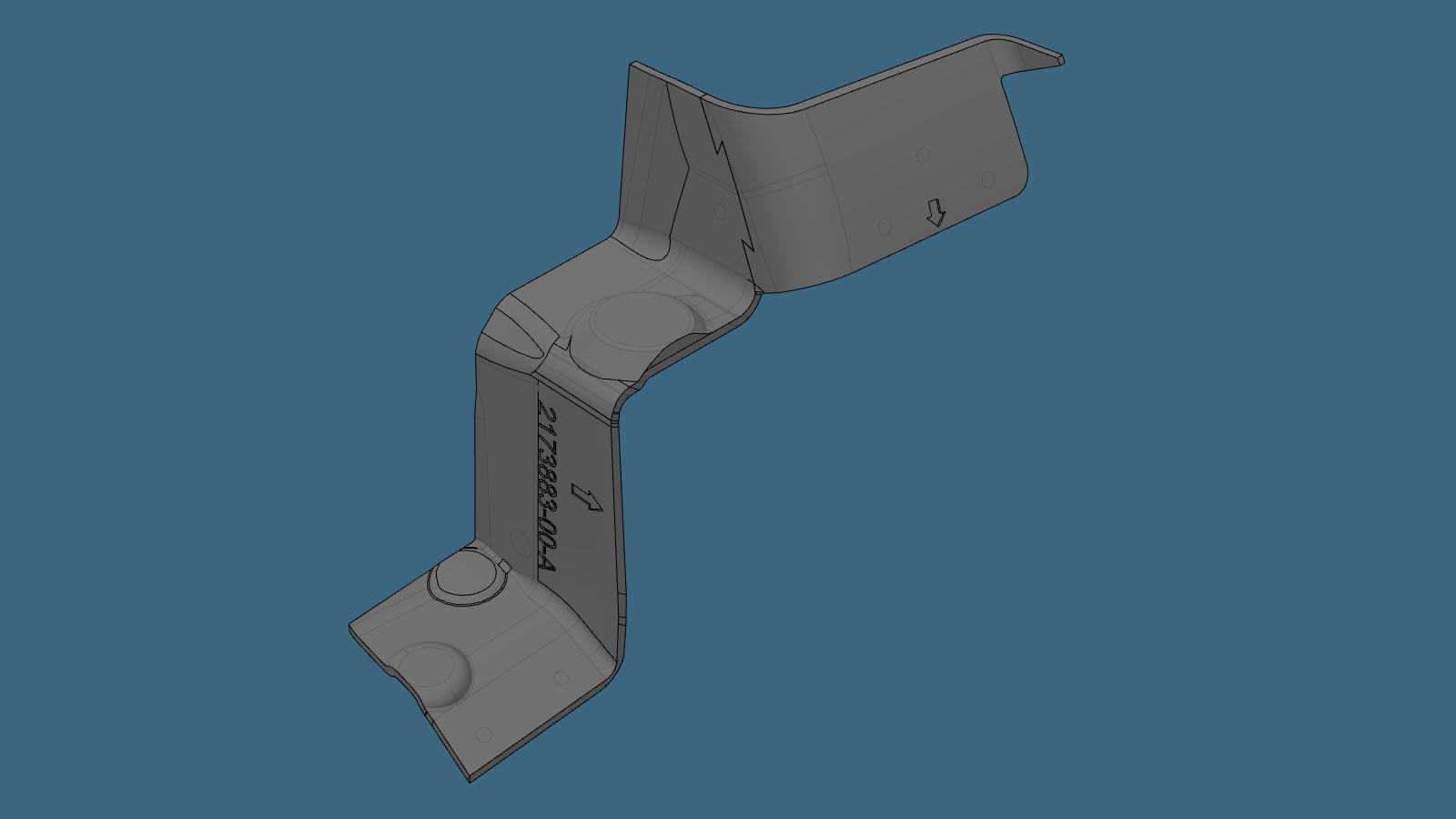

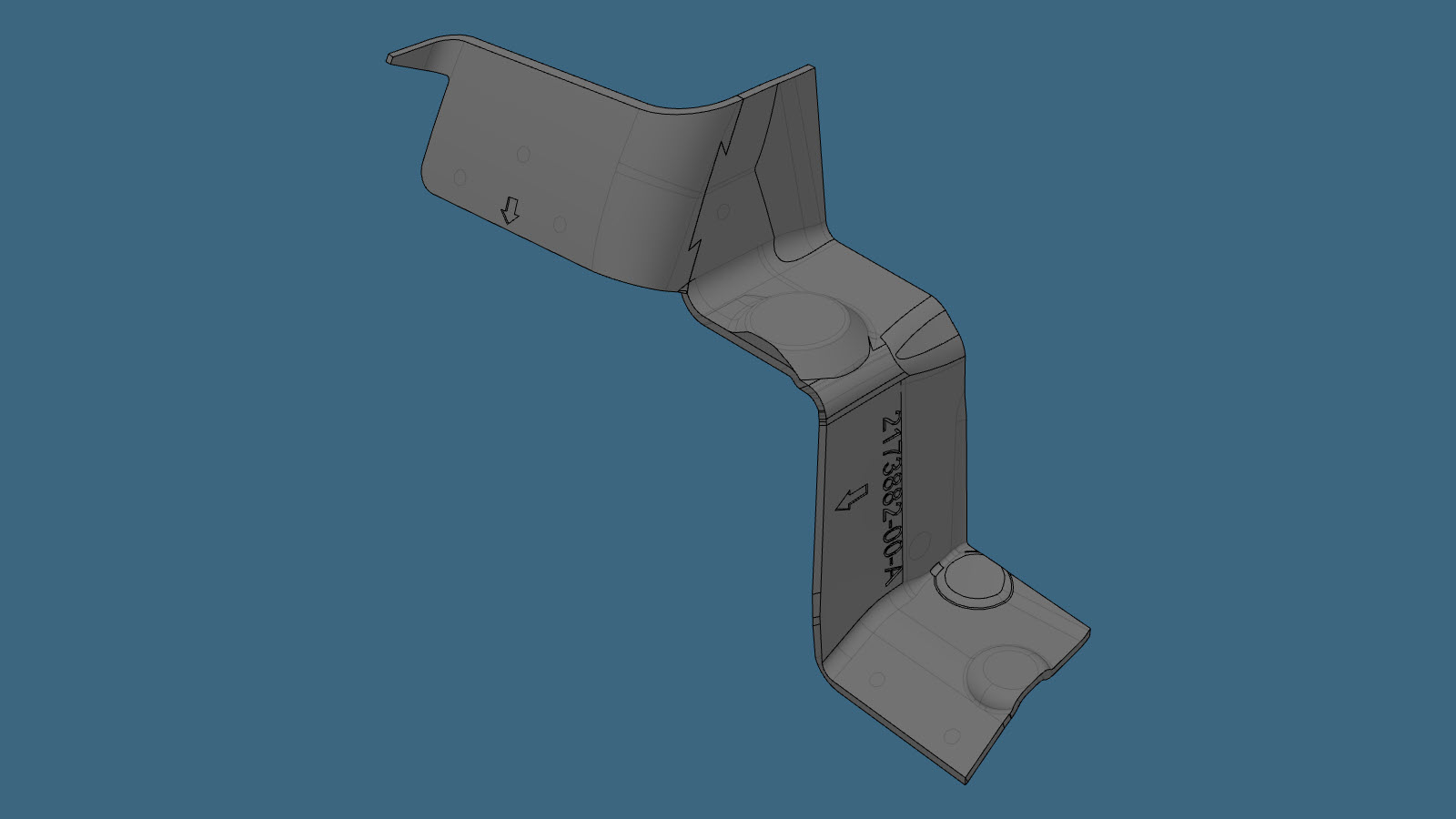

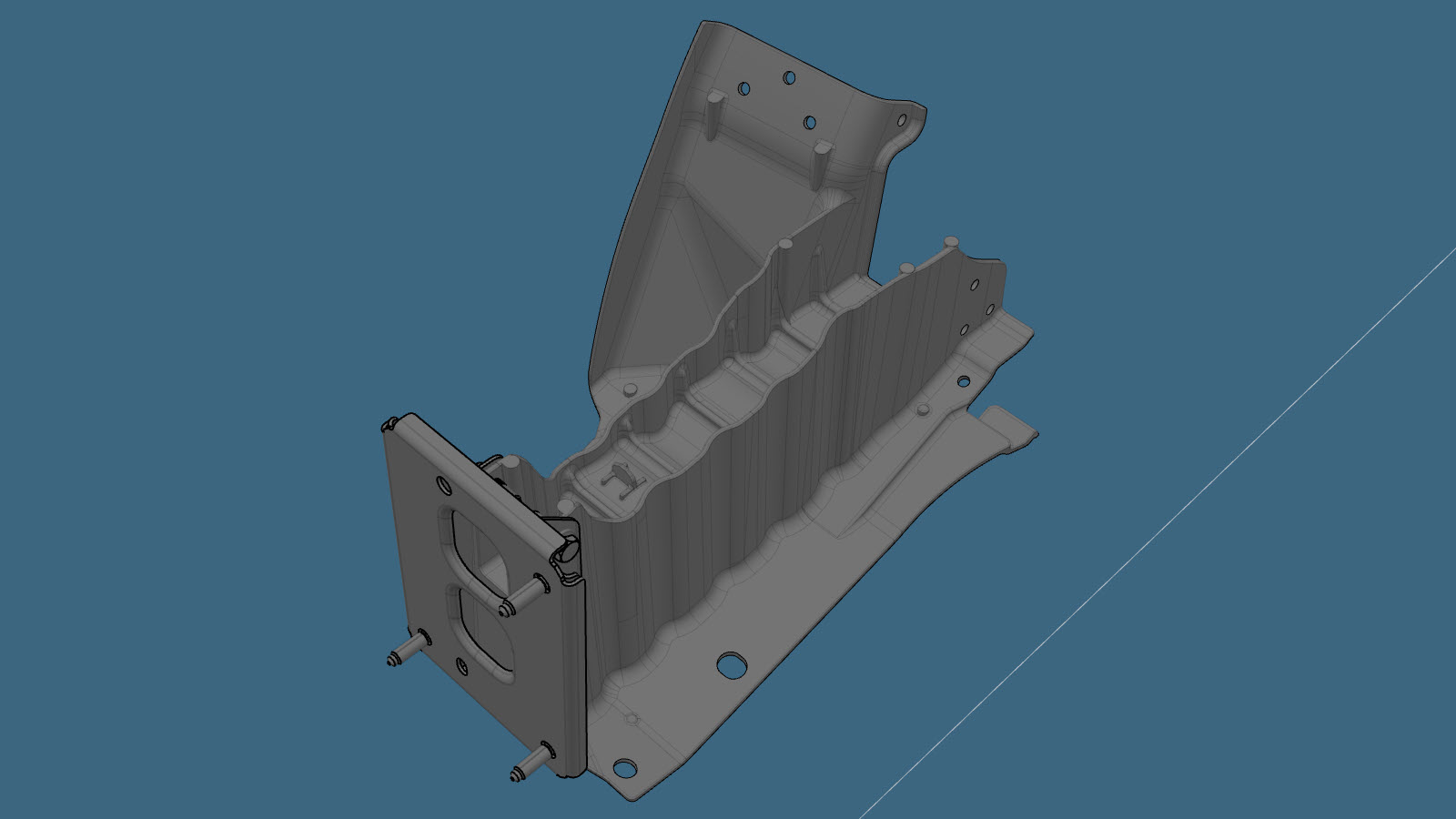

1	BAKRE STØPTE SERVICESKINNE (bakre skinne med hjulbrønndel)
10	Konstruksjonsnagle, 6,5 mm lang
3	Konstruksjonspopnagle, 6,5 mm

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).

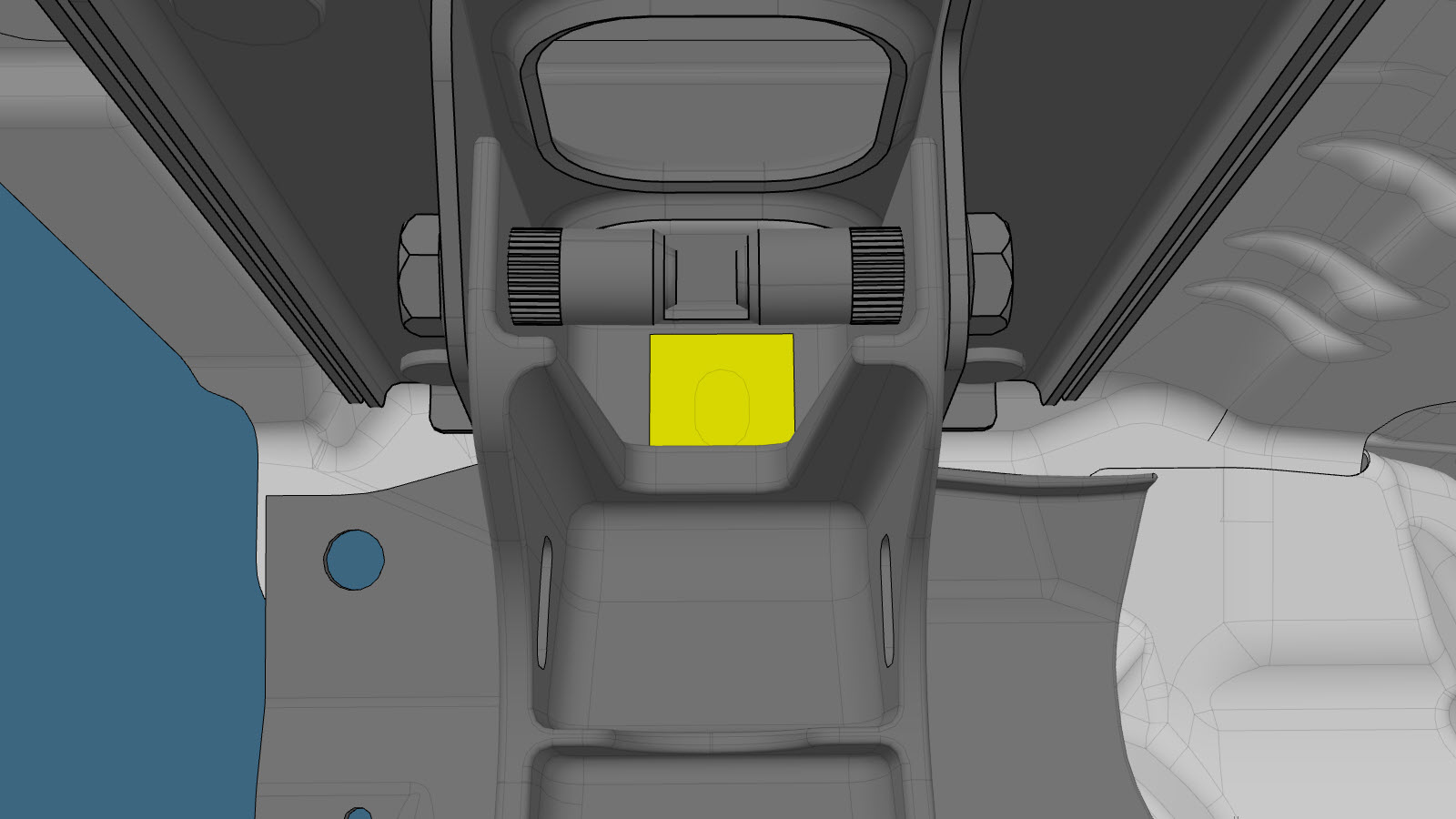

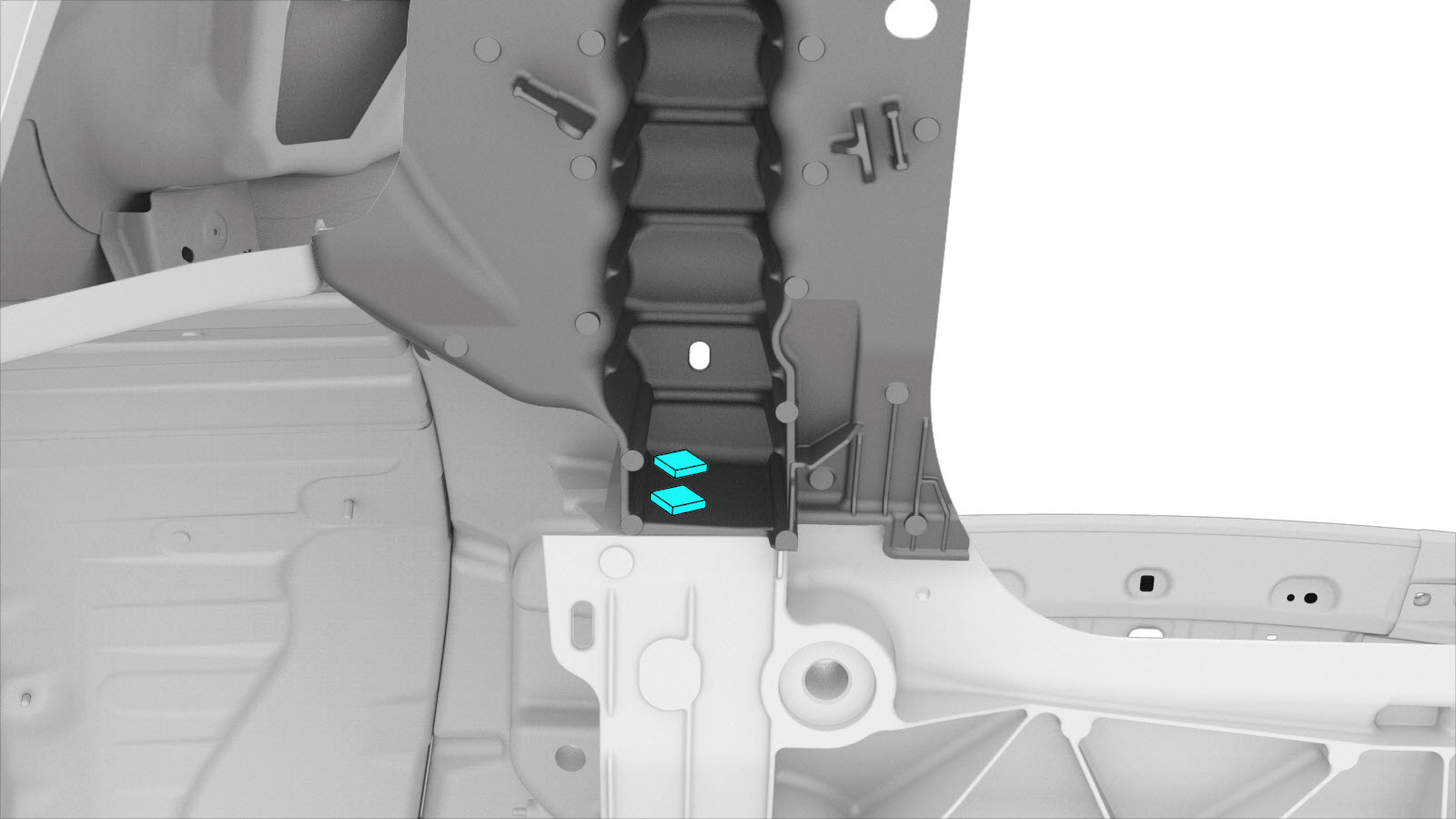

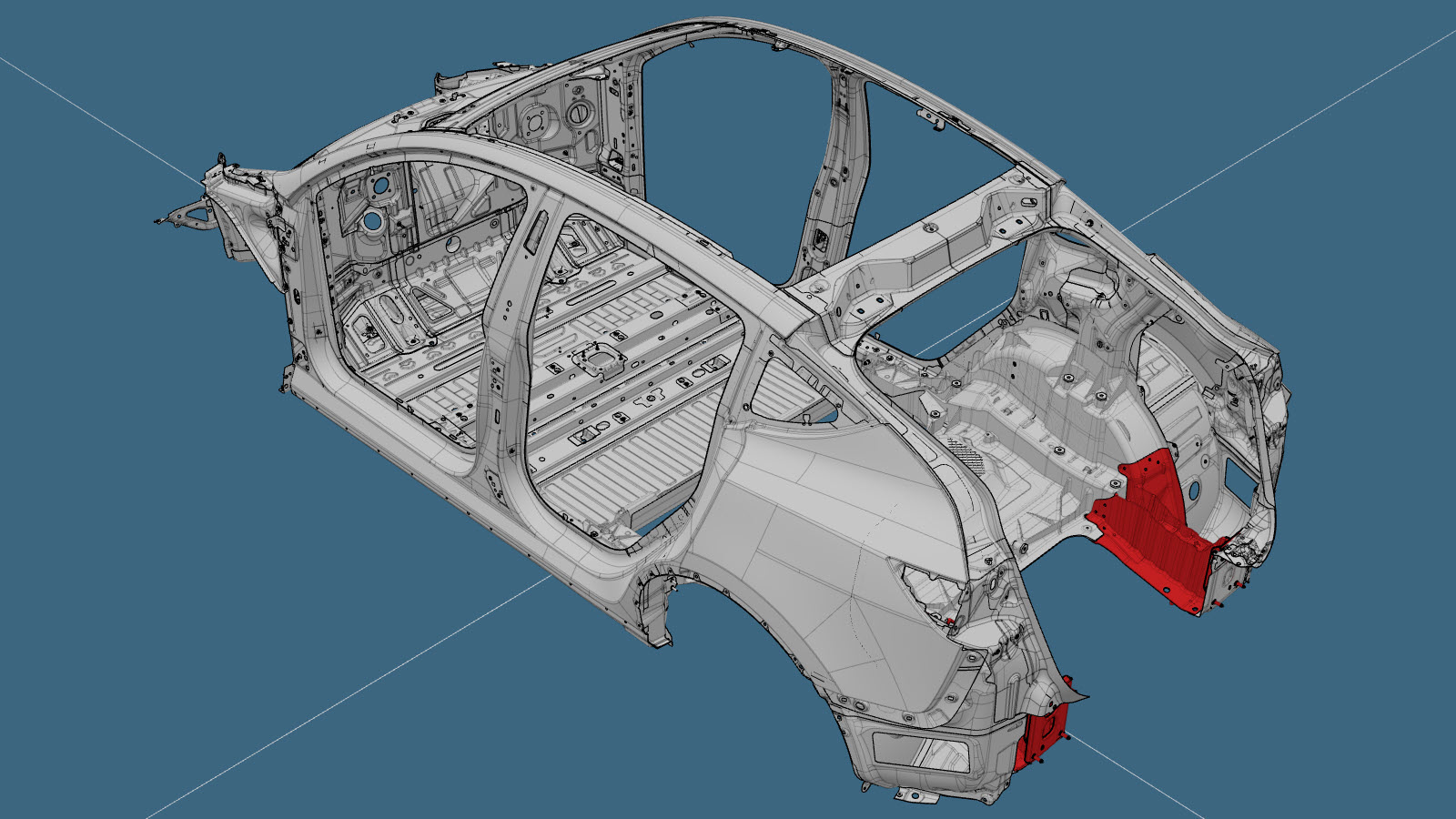

Fjern den opprinnelige komponenten.

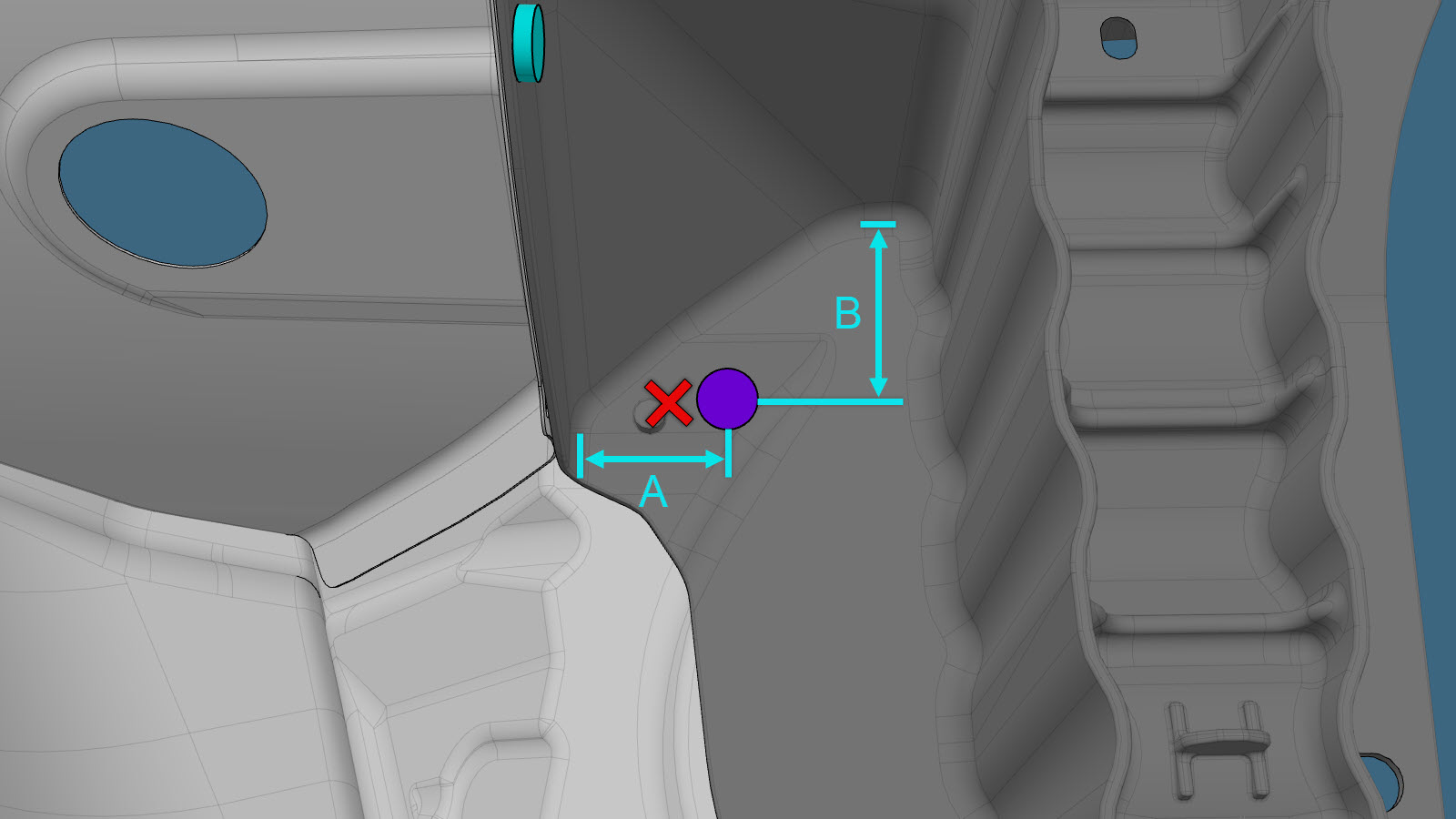

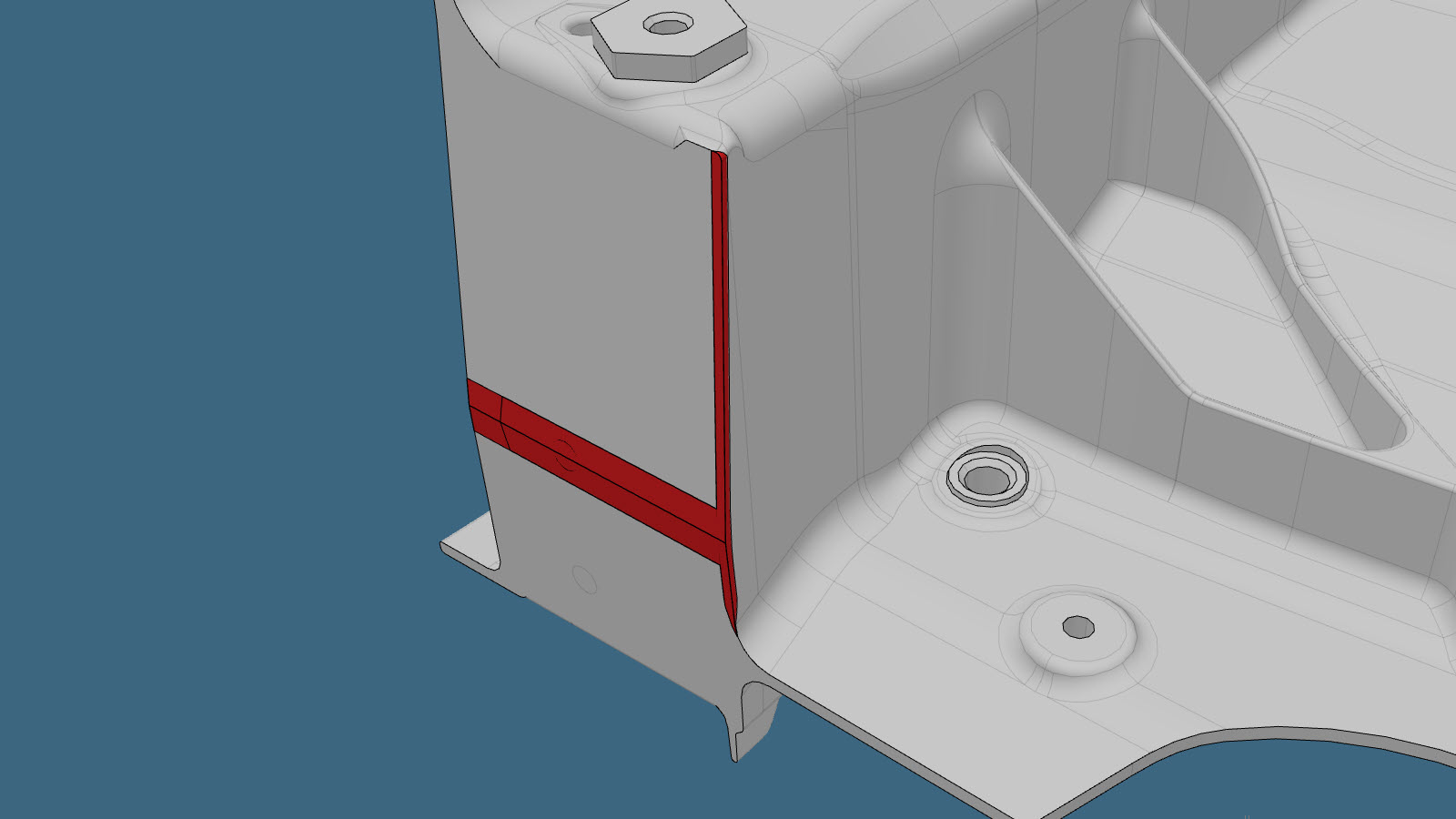

Referanselinje/-punkt

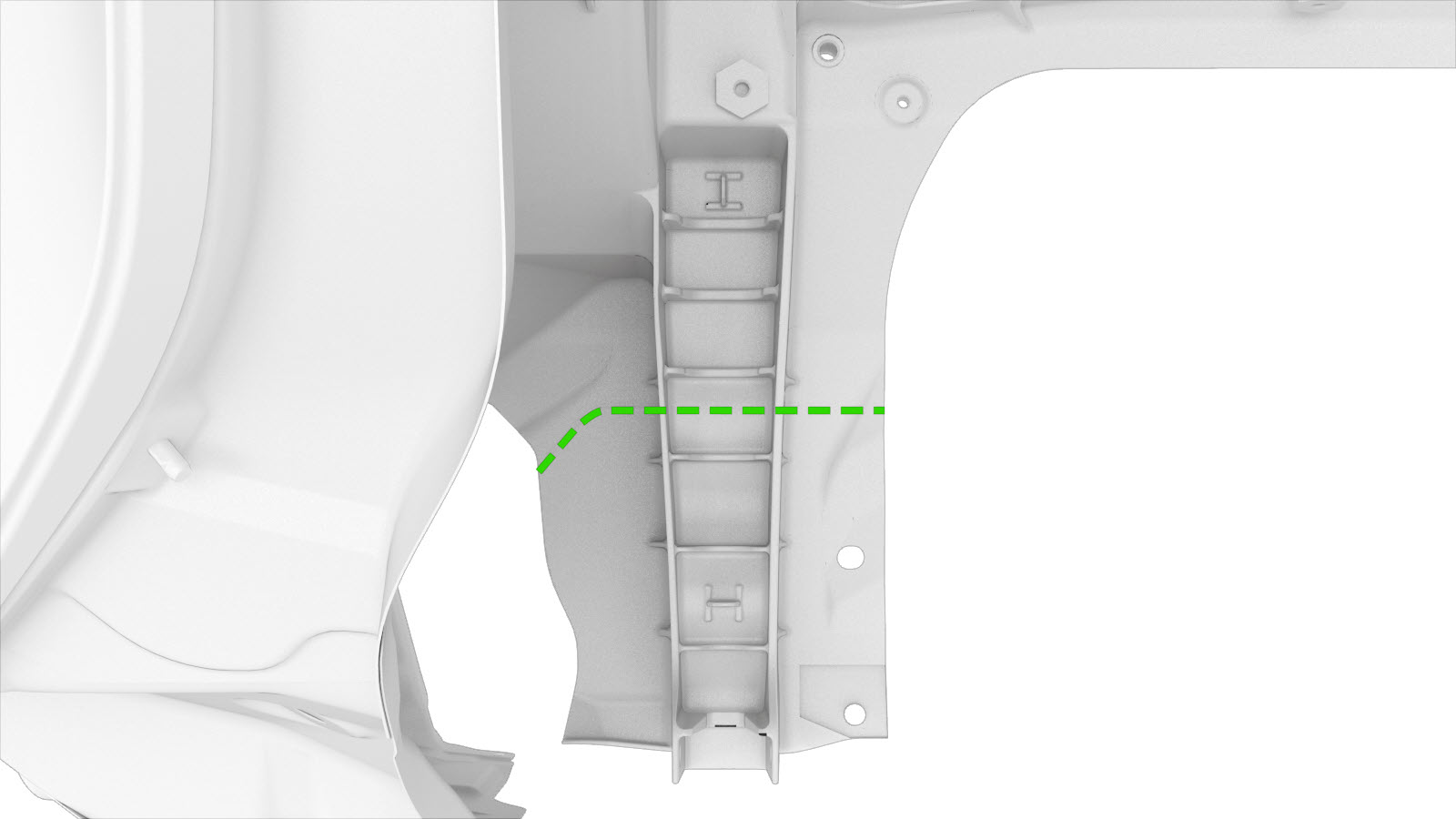

Skjærelinje
- A = 135 mm
- B = 130 mm
- C = 20 mm
- D = 100 mm
Merk
Kutt og skjær til den opprinnelige komponenten for å redusere mellomrommet mellom den gjenværende opprinnelige komponenten og servicedelen.

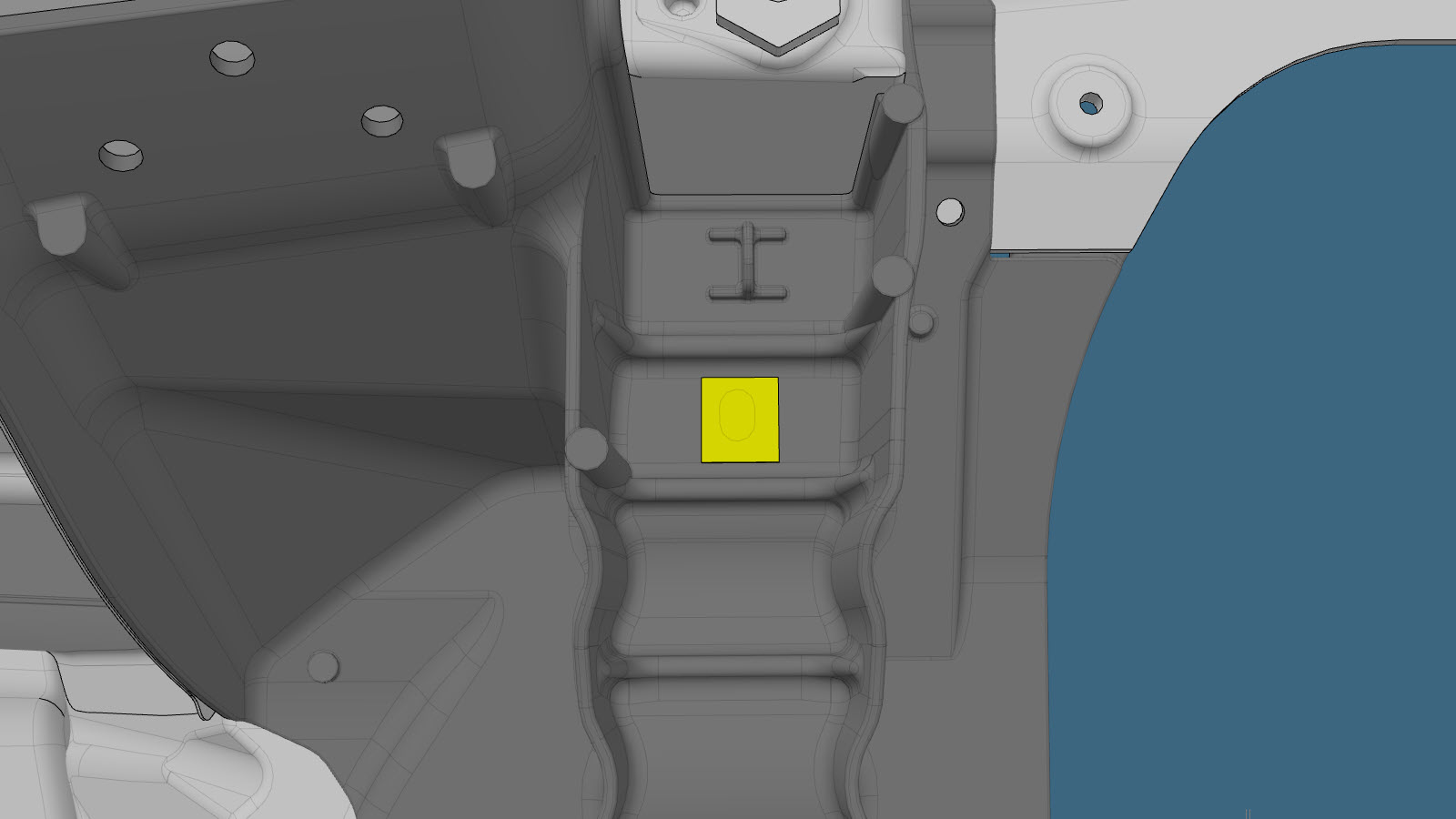

Klargjør for montering.

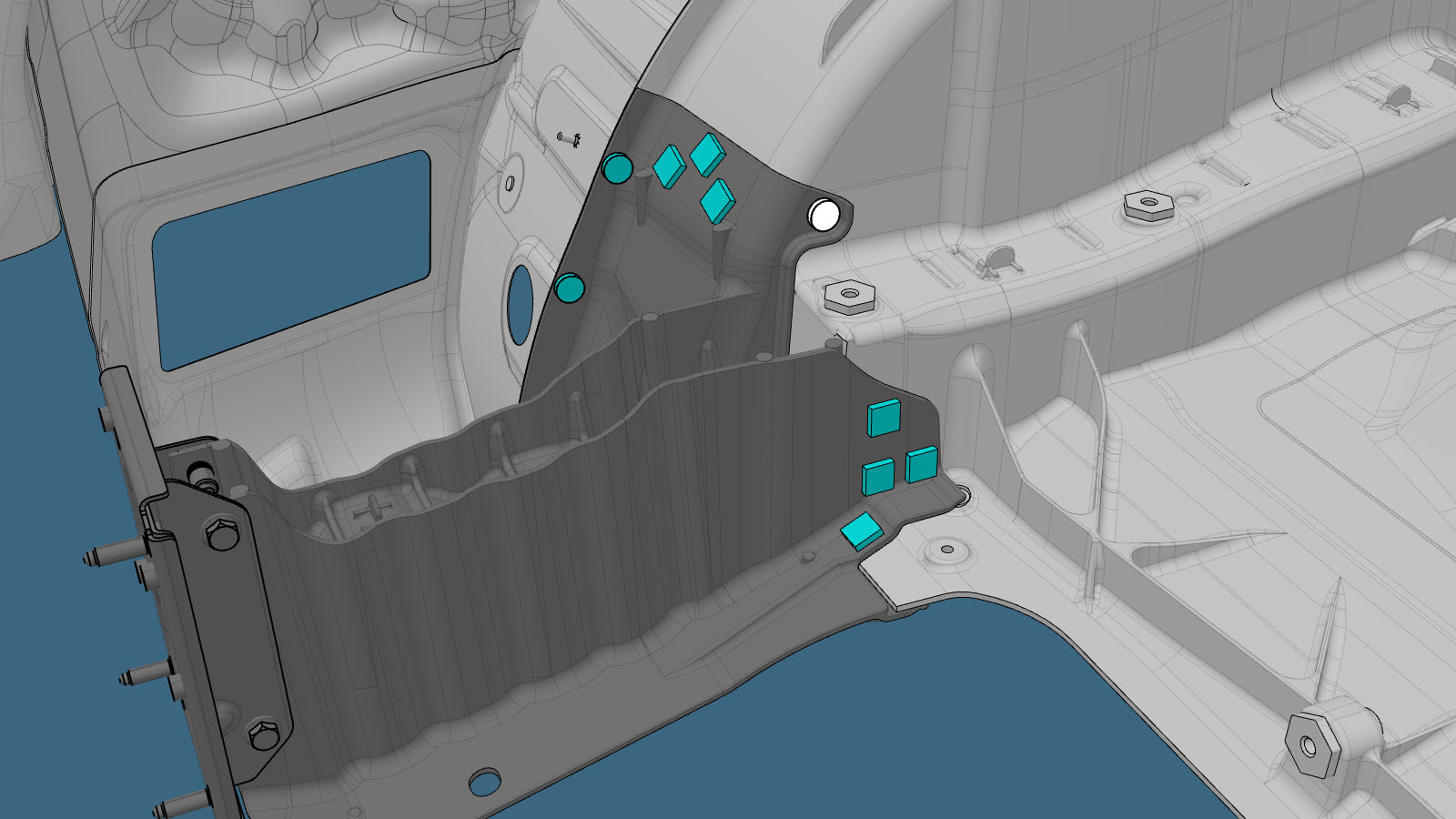

eller Konstruksjonsnagler, 6,5 mm lange
eller Konstruksjonspopnagler, 6,5 mm
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.

Merk
Bruk konstruksjonslim for å tette alle mellomrom mellom den nye komponenten og den opprinnelige komponenten.

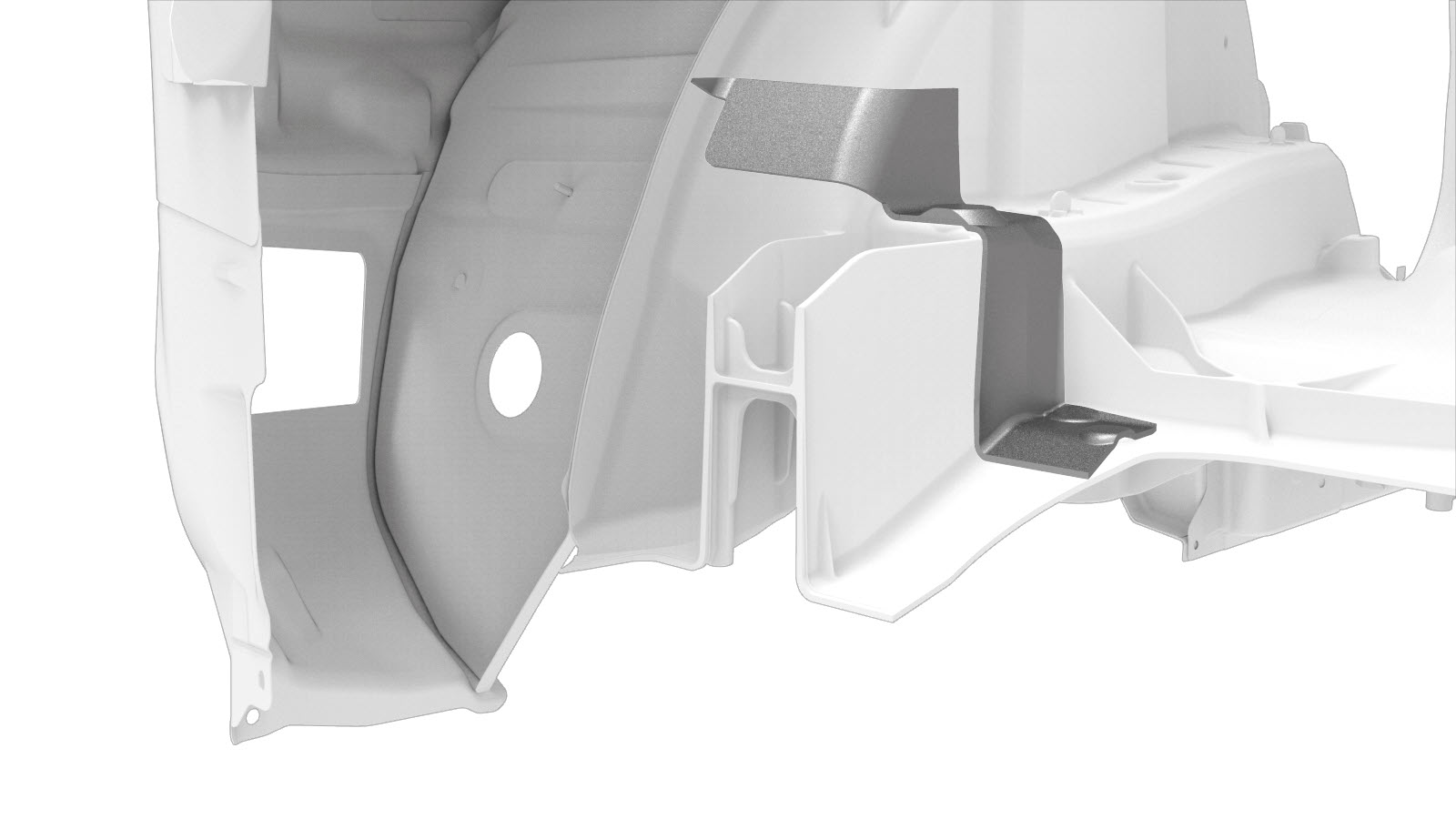

Monter den nye komponenten eller komponentene.
Monter Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
