Bakre avstiverboks, øvre
Korrigeringskode:
10101010302,
10101010502
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | M3 ASY - TORQUE BOX REAR UPPER (bakre avstiverboks, øvre) | |
| 34 | ||
| 1 | BUTYL FOIL PATCH 300X150x2MM (butylfolielapp) | Tesla-delenummer 1004969-00-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
- Fjern Brake Pedal (Uten strukturell pakke)(Remove and Replace).
- Fjern Brake Lines - Front Bundle (Remove and Replace).
- Fjern Insulator - Dash (Remove and Replace).
- Fjern Wheel Arch Liner - Front - LH (Uten strukturell pakke)(Remove and Replace).
-
Fjern den opprinnelige komponenten.
- eller Fabrikkpunktsveisinger
- Klargjør for montering.
-
Klargjør for montering.
- Referanselinje/-punkt
- eller Kraftige konstruksjonsnagler, 6,5 mm A = 152 mm B = 7 mm C = 8 mm D = 89 mm E = 17 mm F = 7 mm G = 14 mm H = 27 mm
- Klargjør for montering.
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
- Monter den nye komponenten eller komponentene.
- Utfør nødvendige operasjoner etter reparasjon.
-

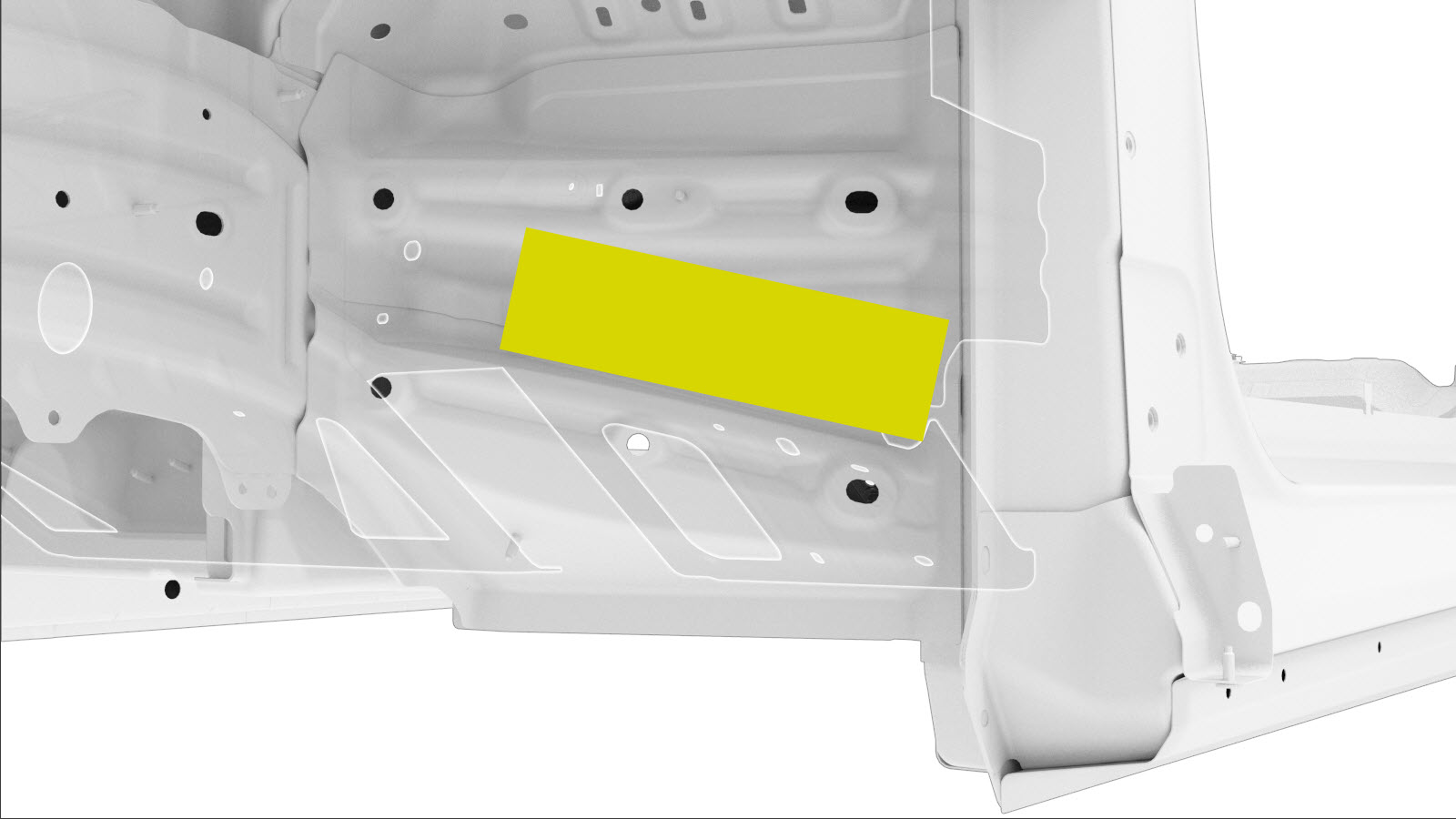

Når lakkeringen er fullført, setter du på butyllappen som vist, for å dekke over naglene som fester forsterkningsenheten for dashbord og avstiverboksen.
- Monter Wheel Arch Liner - Front - LH (Uten strukturell pakke)(Remove and Replace).
- Monter Insulator - Dash (Remove and Replace).
- Monter Brake Lines - Front Bundle (Remove and Replace).
- Monter Brake Pedal (Uten strukturell pakke)(Remove and Replace).
