Bakre skinne (støpt)

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for reparasjoner etter kollisjoner og bruk egnet PVU (personlig verneutstyr) før du starter denne prosedyren.
Avhengig av skaden på denne komponenten kan det være mulig å reparere den. Se Retningslinjer for reparasjon for bakre støpedel under karosseri (1 stykker) for mer informasjon.
Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.

Deleliste


Antall	Beskrivelse	Bilde/merknader
1	CASTING REAR RAIL SERVICE ASSEMBLY (bakre skinne – støpt)
5	Kraftig konstruksjonsnagle, 6,5 mm
4	Bolt, Torx-hode , M8X22,STL[10.9],PC	Tesla-delenummer 1056534-00-C.
4	Mutter , HEX,FLGS,M8-1.25X18.2[8]-TBD	Tesla-delenummer 1014348-00-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
Fjern Vingebrakett (nedre).
Fjern den opprinnelige komponenten.

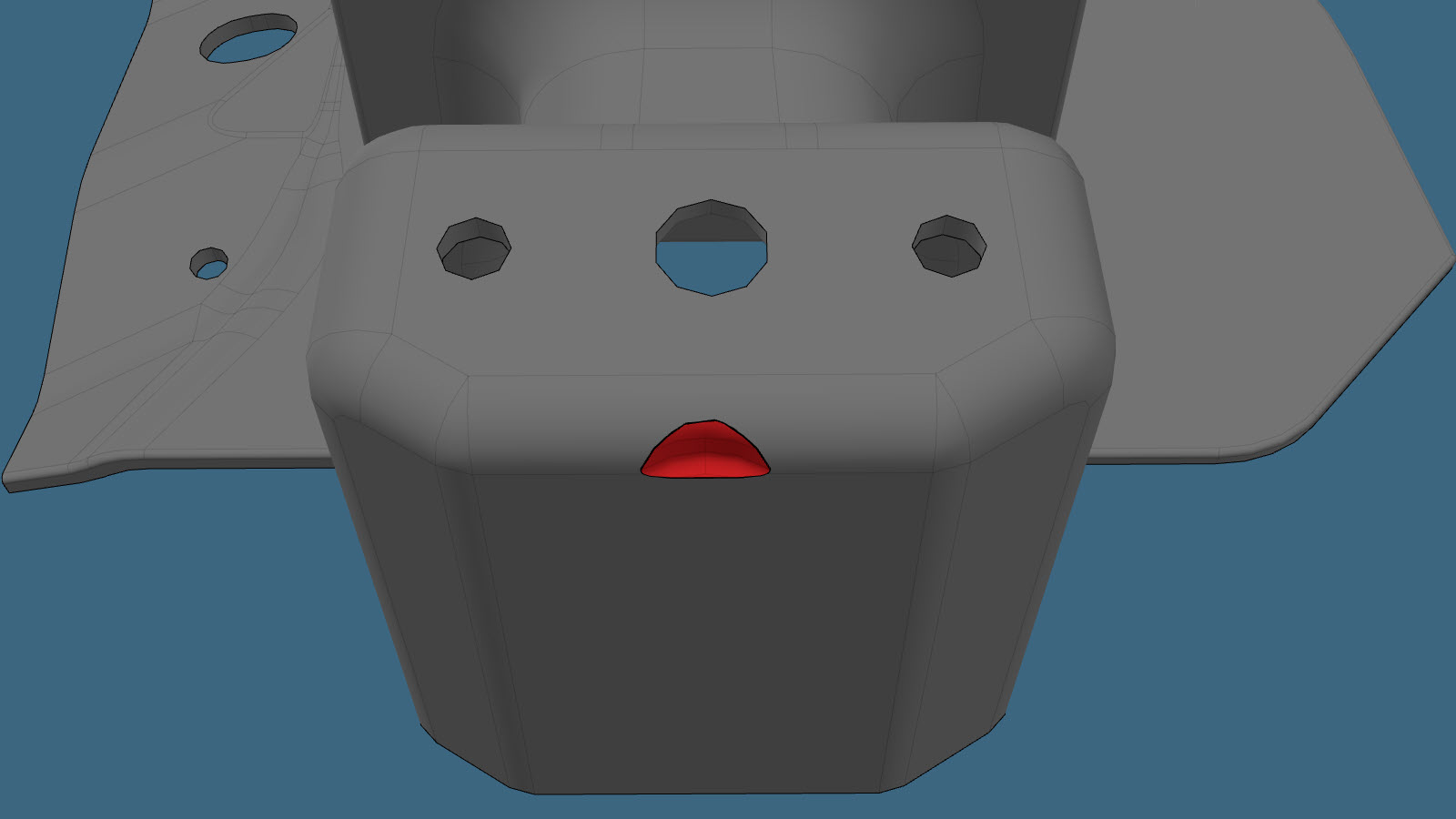

Skjærelinje

Merk
Skjær før linjen som er støpt inn i den originale komponenten på bilen, og skjær den til slik at den passer for å redusere mellomrommet.

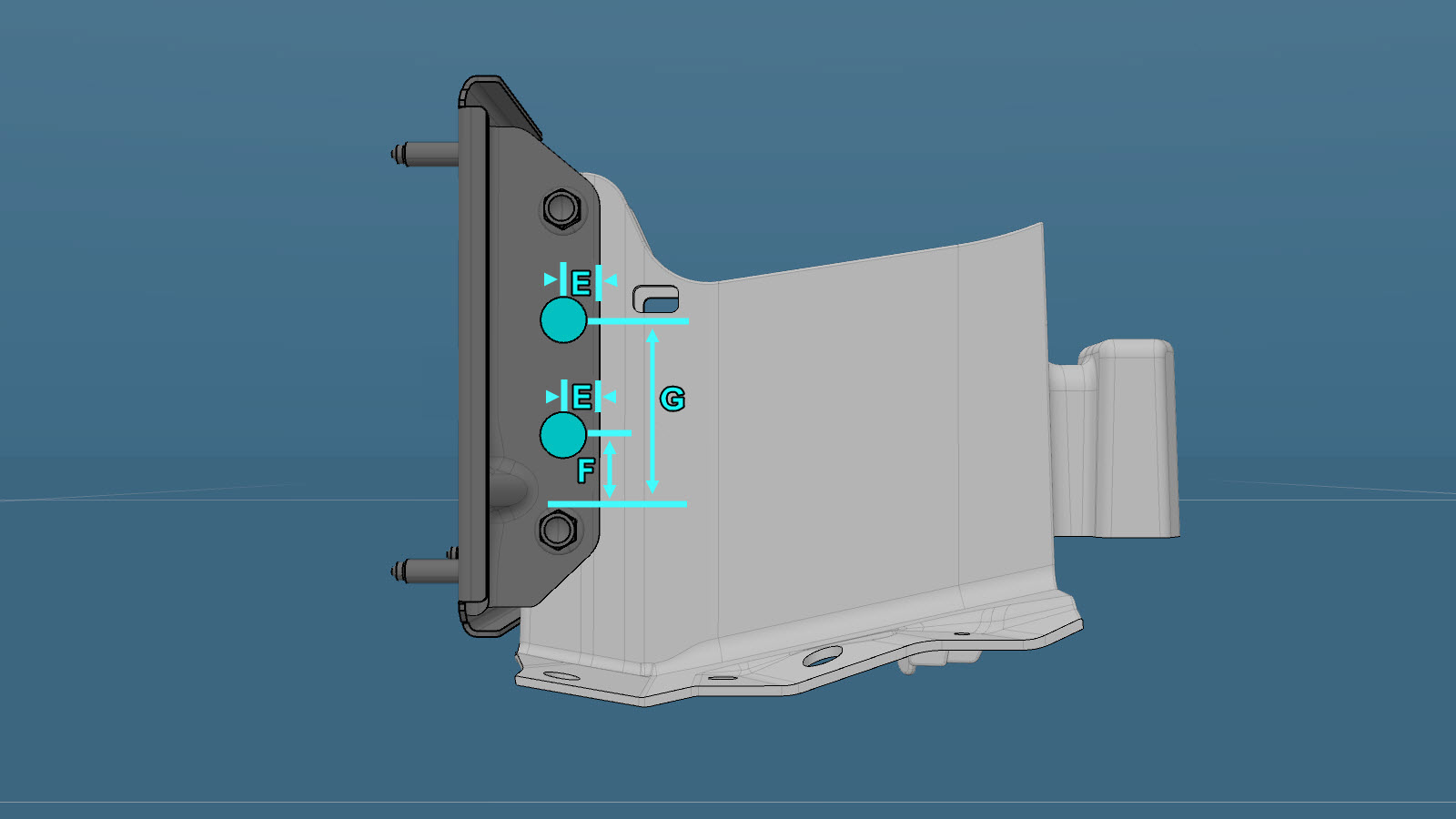

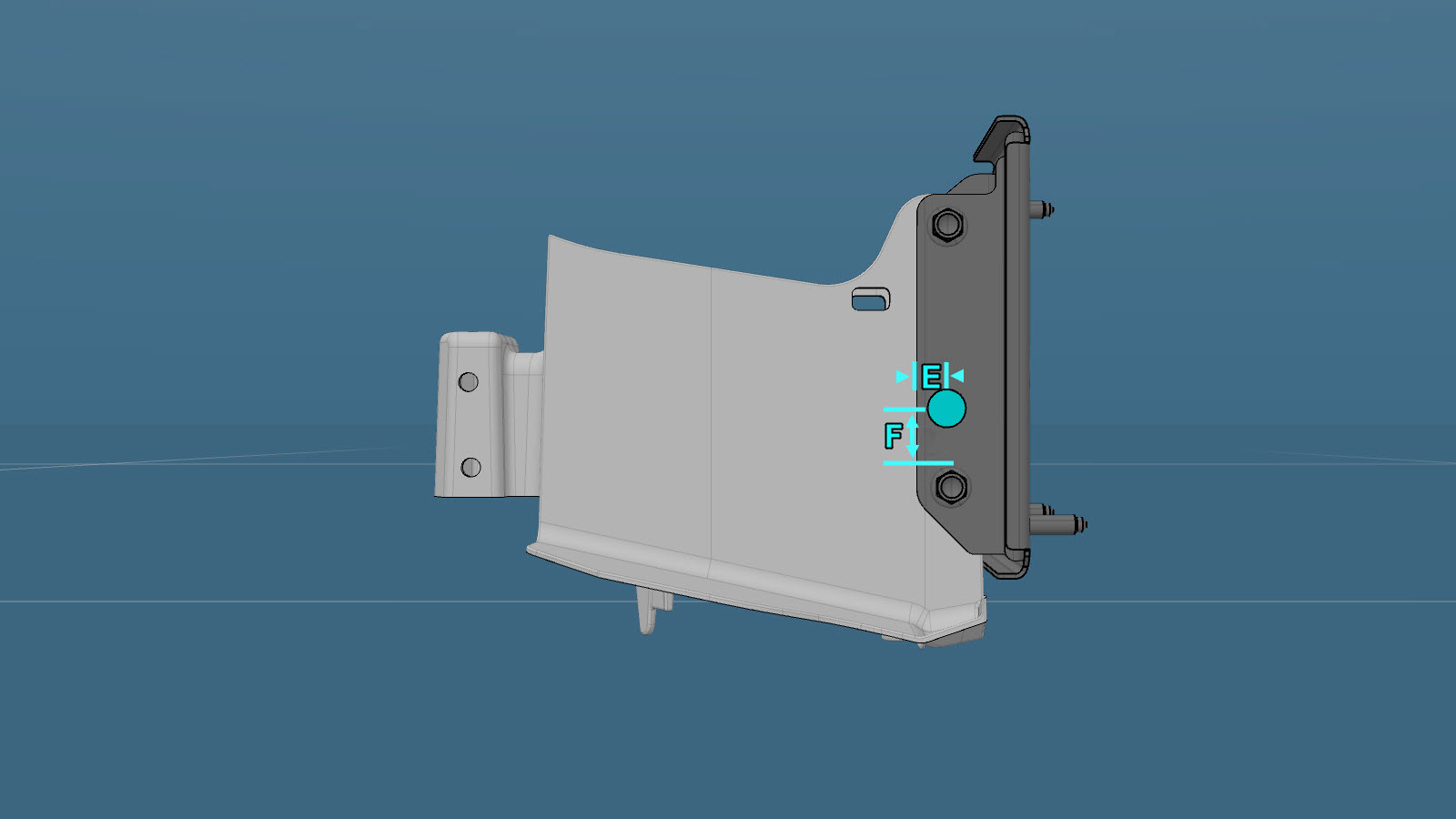

Klargjør for montering.
eller Kraftige konstruksjonsnagler, 6,5 mm
Bolt, Torx-hode
- D = 108 mm.
- E = 37 mm.
- F = 152 mm.
- G = 35 mm.

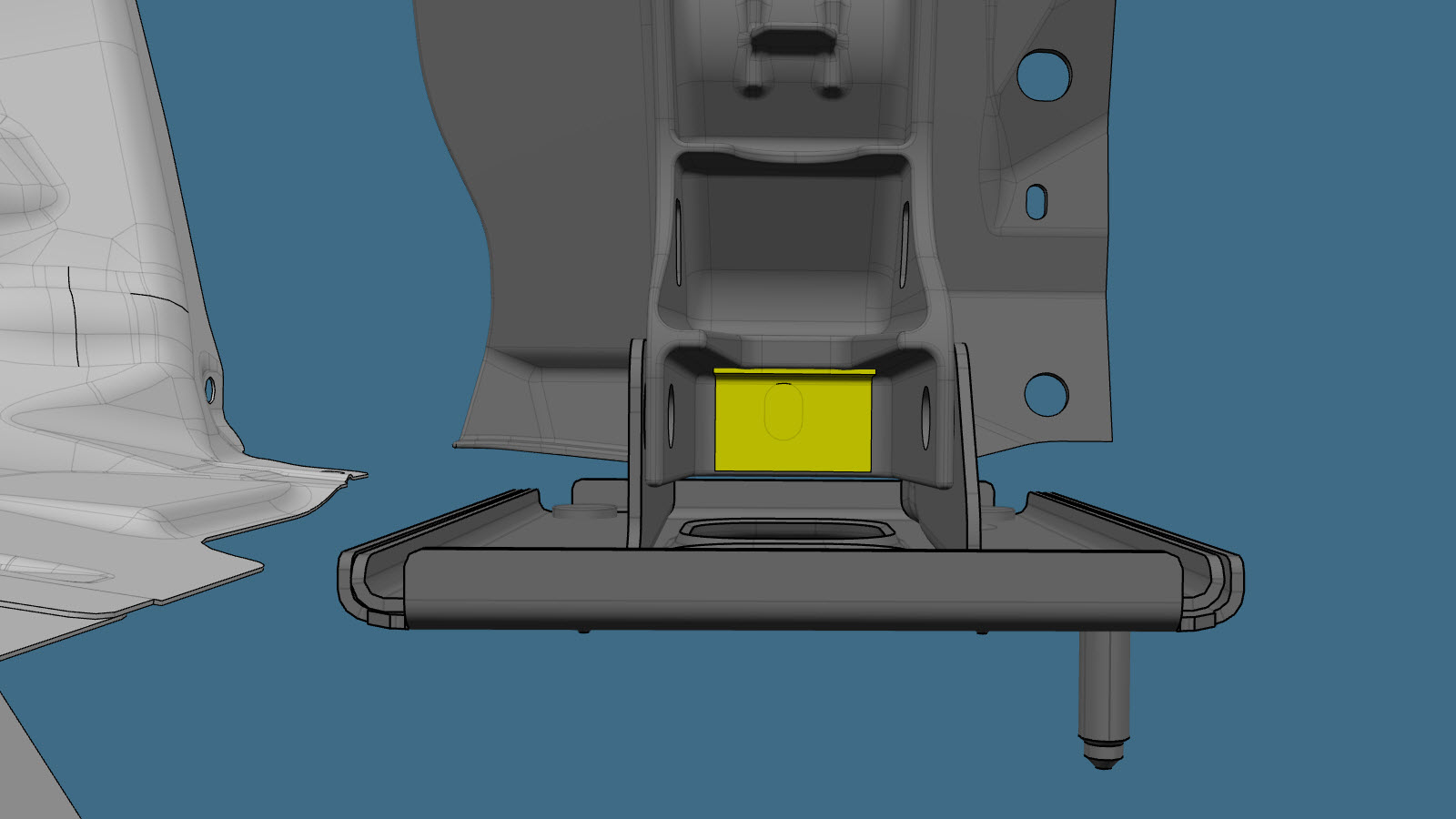

Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Stram til boltene til 48 Nm.
Påfør tetning på skjøten mellom den nye komponenten og støpedelen under karosseriet.

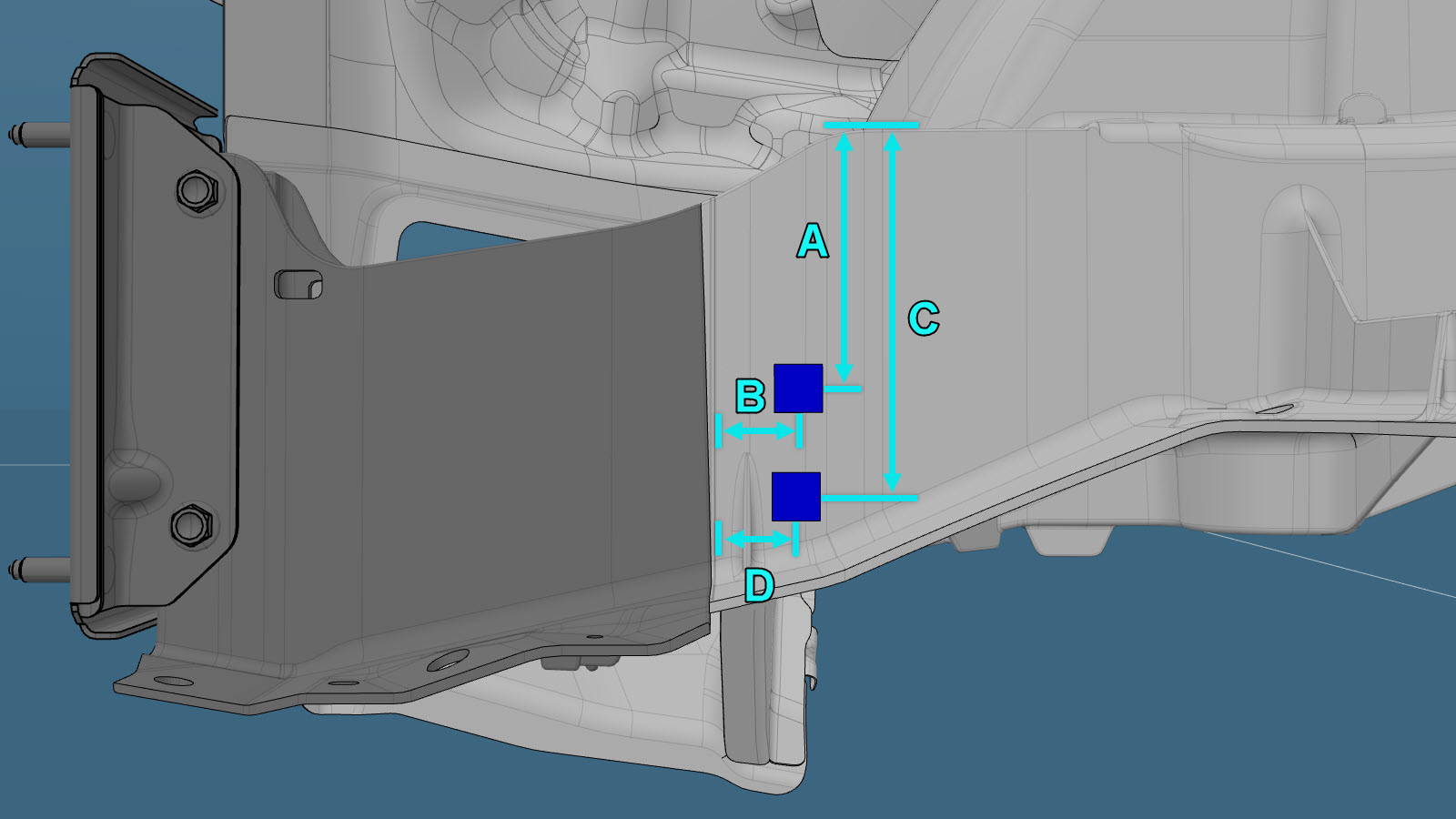

Klargjør til montering av nagler for å sikre endeplaten for bakre skinne til erstatningskomponenten for bakre skinne – støpt.
eller Kraftige konstruksjonsnagler, 6,5 mm
Merk

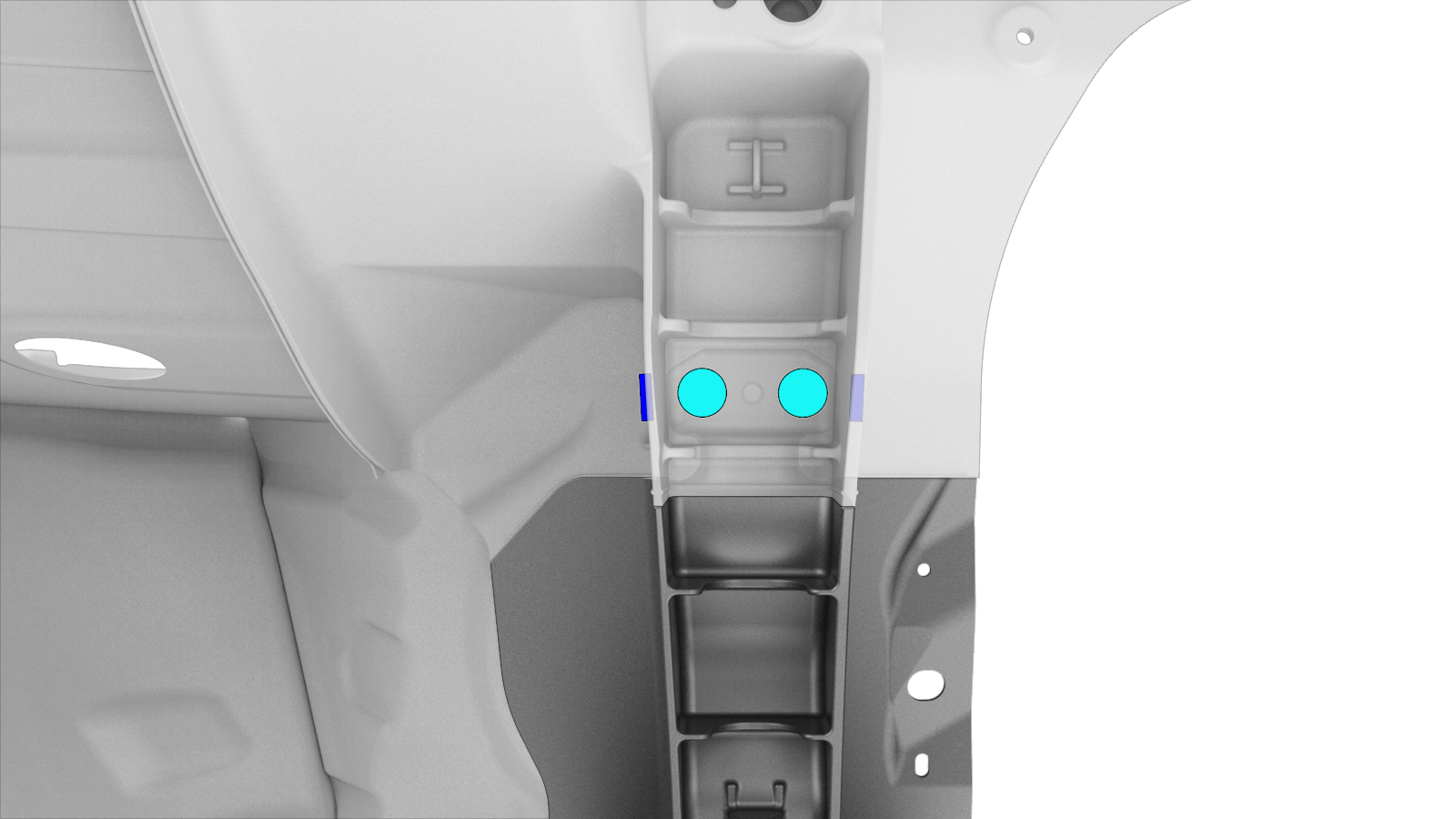

Plasser én nagle på yttersiden av bilen, og plasser to nagler på innersiden av bilen.
- A = 15 mm.
- B = 30 mm.
- C = 80 mm.
Merk
Ikke monter naglene på dette tidspunktet.
Hvis den nye komponenten ikke har konstruksjonslim som fester bakre skinne og endeplaten for bakre skinne, demonterer du endeplaten for bakre skinne.

Merk
Ta vare på endeplaten for bakre skinne (den monteres i et senere trinn).
Hvis den nye komponenten ikke hadde konstruksjonslim som fester bakre skinne og endeplaten for bakre skinne, påfører du konstruksjonslim på bakre skinne og endeplaten for bakre skinne.
Hvis den nye komponenten ikke hadde konstruksjonslim som fester endeplaten for bakre skinne og bakre skinne, monterer du endeplaten for bakre skinne.
Monter naglene som fester den nye endeplaten for bakre skinne til den nye bakre skinnen.
eller Kraftige konstruksjonsnagler, 6,5 mm
Monter Vingebrakett (nedre).
Monter Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
Utfør nødvendige operasjoner etter reparasjon.
