Bakre støpedel under karosseri (1 stykke)

Korrigeringskode: 10102100802 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Deleliste

Antall Beskrivelse Bilde/merknader
1 CAST RUB-SP E-COATED (bakre støpedel under karosseri – 1 stykke)
1 ASSEMBLY - EXTENSION REAR WHEEL HOUSE - LEFT HAND SERVICE E-COATED (forlengelse for hjulbrønn – foran – venstre)
1 ASSEMBLY - EXTENSION REAR WHEELHOUSE - RIGHT HAND SERVICE E-COATED (forlengelse for hjulbrønn – foran – høyre)
21 Kraftig konstruksjonsnagle, 6,5 mm
12 Nagle, 4,8 mm
4 Bolt , HF,M6x20,[88],ZNFL,MAT Tesla-delenummer 1120935-00-A.
10 Bolt , BOLT&WSHR[FL],M8-1.25x32 Tesla-delenummer 1119448-00-A.
2 NUT AND WASHER[FL] - HF - M8-1.25 - [10] - ZINC NICKEL Tesla-delenummer 1118837-00-A.
2 SEMS,[FL],HX,M8x23.5,[109],G1009,PTC Tesla-delenummer 1063260-00-C.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Høyspenningsbatteri (AWD) (Uten strukturell pakke) (fjerne og montere).
  2. Fjern Teppe – innvendig fullstendig (fjerne og skifte ut).
  3. Fjern Støydemper – motorbrønn – bak (fjerne og skifte ut).
  4. Fjern Seterygg – andre rad – venstre (fjerne og skifte ut).
  5. Fjern Sikkerhetsbelte – andre rad – venstre (5-seter) (fjerne og skifte ut).
  6. Fjern Spenne – andre rad – midten (5-seter) (fjerne og skifte ut).
  7. Fjern Spenne – andre rad – venstre (5-seter) (fjerne og skifte ut).
  8. Fjern Seterygg– andre rad – høyre (fjerne og skifte ut).
  9. Fjern Panel – luftskjerm – bakre (fjerne og skifte ut).
  10. Fjern Bagasjeromenhet – nedre (fjerne og skifte ut).
  11. Fjern Kledning – side – bagasjerom – venstre (fjerne og skifte ut).
  12. Fjern Rom – bagasjerom bak (fjerne og skifte ut).
  13. Fjern Innleggbar hattehylle – bagasjerom bak (fjerne og skifte ut).
  14. Fjern Innerskjerm – bak – venstre (Uten strukturell pakke) (fjerne og skifte ut).
  15. Fjern Endeplate for bakre skinne (for støpedel i 1 stykke under karosseri).
  16. Fjern venstre og høyre Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
  17. Fjern venstre og høyre Vingebrakett (nedre).

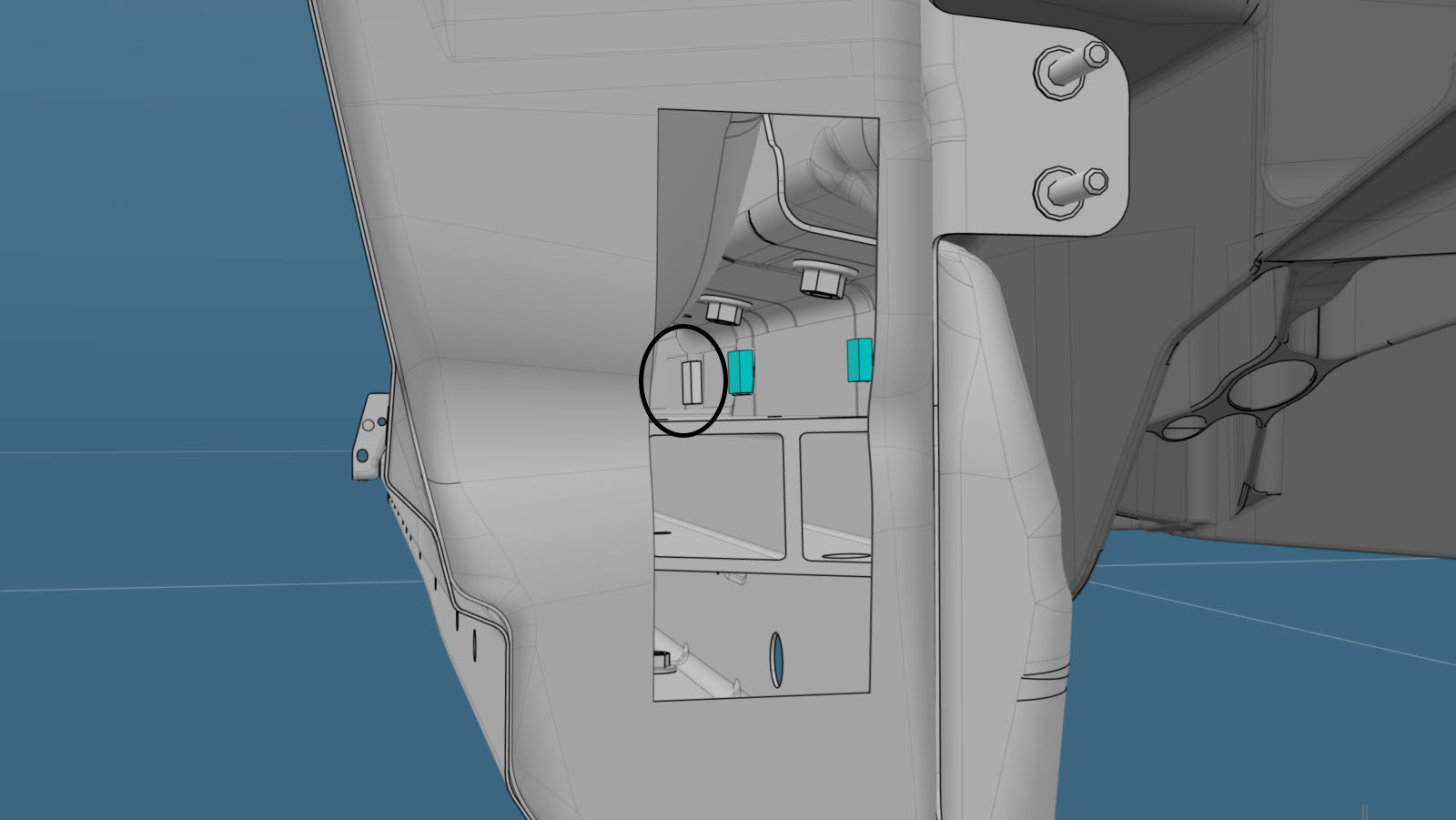

  18. Lag et tilgangsvindu i forlengelsen for hjulbrønnen (foran).
    • Referanselinje/-punkt A = 50 mm B = 130 mm C = 75 mm D = 21 mm
  19. Skjær de nye komponentene for hjulbrønnforlengelse for å lage venstre og høyre tilgangsvindudeksler.
    Det ferdige dekselet skal være ca. 32 mm bredere og 10 mm høyere enn tilgangsvinduet. Svarte stiplede linjer angir tilgangsvinduet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Når det er riktig plassert, overlapper dekselet toppen, bunnen og innerkantene til tilgangsvinduet med 5 mm. Dekselet overlapper også ytterkantene til tilgangsvinduet med 27 mm.
    • Referanselinje/-punktE = 82 mmF = 140 mm
  20. Fjern naglemutteren fra den nye komponenten.
    • Blindmutter
  21. Fjern den opprinnelige komponenten.
    • eller SPR-er fra fabrikk
    • Blindmutter
    • eller Bolter
  22. Fjern den opprinnelige komponenten.
    • eller Fabrikkpunktsveisinger
    • eller SPR-er fra fabrikk
    • eller Bolter
  23. Fjern den opprinnelige komponenten.
  24. Fjern den opprinnelige komponenten.
    • eller SPR-er fra fabrikk
  25. Fjern den opprinnelige komponenten.
  26. Klargjør for montering.

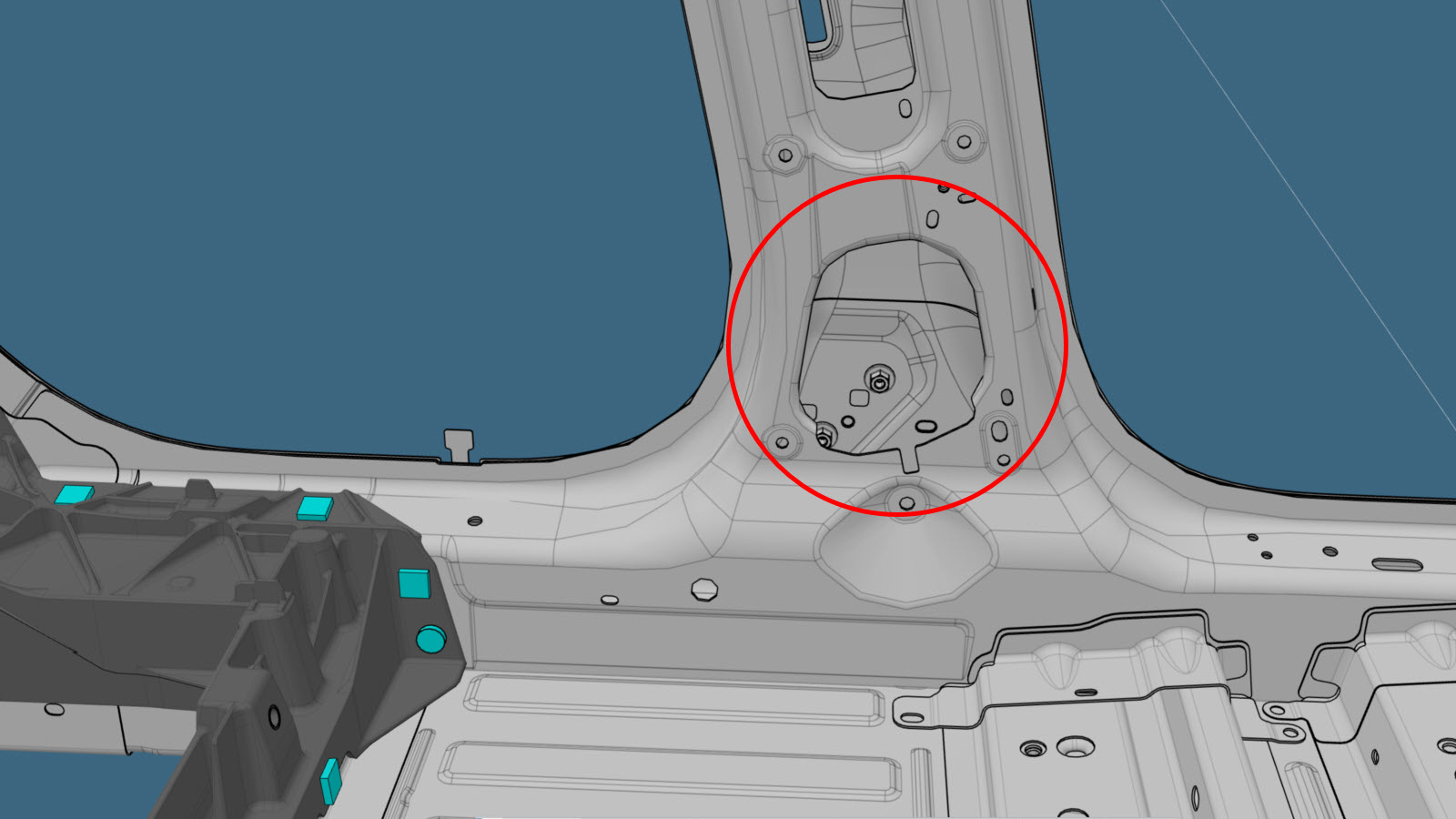

  27. Monter mutteren (Tesla-delenummer 1118837-00-A) gjennom hullet i B-stolpen, der sikkerhetsbeltestrammeren er plassert (angitt i rød).
  28. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut. Fest dette stedet kun med konstruksjonslim.
  29. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut. Fest dette stedet kun med konstruksjonslim.
    • Referanselinje/-punkt
    • eller Nagler, 4,8 mm G = 79 mm H = 24 mm I = 28 mm J = 26 mm
  30. Klargjør for montering.
  31. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Bolten som er innringet i rødt, erstattes bare hvis den var til stede på den originale komponenten.
  32. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut. Fest dette stedet kun med konstruksjonslim.
  33. Klargjør for montering.
  34. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  35. Monter den nye komponenten eller komponentene.
    Stram boltene slik:
    • SEMS,[FL],HX,M8x23.5,[109],G1009,PTC-bolt og skive (Tesla-delenummer 1063260-00-C) montert horisontalt i dørstokken: 31 Nm
    • Bolter montert loddrett i dørstokken: 35 Nm
    • Bolter montert vannrett i dørstokken: 31 Nm
    • Bolter som fester traversen for gulv til bakre støpedel under karosseri (Tesla-delenummer 1120935-00-A): 28 Nm.
  36. Monter venstre og høyre Endeplate for bakre skinne (for støpedel i 1 stykke under karosseri).
  37. Monter venstre og høyre Vingebrakett (nedre).
  38. Forbered montering av tilgangsvindudekslene.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Når det er riktig plassert, overlapper dekselet toppen, bunnen og innerkantene til tilgangsvinduet med 5 mm. Dekselet overlapper også ytterkantene til tilgangsvinduet med 27 mm.

  39. Påfør konstruksjonslim på kontaktflatene på bilen og tilgangsvindudekselet.
  40. Monter tilgangsvindudekslene.
  41. Monter Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
  42. Utfør nødvendige operasjoner etter reparasjon.
  43. Monter Endeplate for bakre skinne (for støpedel i 1 stykke under karosseri).
  44. Monter Innerskjerm – bak – venstre (Uten strukturell pakke) (fjerne og skifte ut).
  45. Monter Innleggbar hattehylle – bagasjerom bak (fjerne og skifte ut).
  46. Monter Rom – bagasjerom bak (fjerne og skifte ut).
  47. Monter Kledning – side – bagasjerom – venstre (fjerne og skifte ut).
  48. Monter Bagasjeromenhet – nedre (fjerne og skifte ut).
  49. Monter Panel – luftskjerm – bakre (fjerne og skifte ut).
  50. Monter Seterygg– andre rad – høyre (fjerne og skifte ut).
  51. Monter Spenne – andre rad – venstre (5-seter) (fjerne og skifte ut).
  52. Monter Spenne – andre rad – midten (5-seter) (fjerne og skifte ut).
  53. Monter Sikkerhetsbelte – andre rad – venstre (5-seter) (fjerne og skifte ut).
  54. Monter Seterygg – andre rad – venstre (fjerne og skifte ut).
  55. Monter Støydemper – motorbrønn – bak (fjerne og skifte ut).
  56. Monter Teppe – innvendig fullstendig (fjerne og skifte ut).
  57. Monter Høyspenningsbatteri (AWD) (Uten strukturell pakke) (fjerne og montere).
