Ytterste sidepanel

Korrigeringskode: 10100138602 10100138702 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Deleliste

Antall Beskrivelse Bilde/merknader
1 PANEL - REAR QUARTER OUTER (ytterste sidepanel)
10

Flow Form-nagle S18

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Retningslinjer for oppdeling

Generelle retningslinjer for oppdeling:
  • Hvis reparasjon av seksjonen krever at andre paneler eller enheter må fjernes eller installeres, må du utføre de nødvendige prosedyrene ved å følge den spesifikke reparasjonsprosedyren for hvert panel eller hver enhet.
  • Hvis du deler opp takgrindområdet, må du ikke skjære i brakettene for takstativet.
  • Det er tillatt å skjære gjennom et klaringshull eller et ikke-funksjonelt hull (utvendig trimhull), som beskrevet nedenfor.
  • Ikke skjær innenfor 25 mm fra midten av et boltehull.
  • Seksjoner krever ikke festemidler ved skjøter uten overlapping med mindre det er spesifikt angitt.
  • En bakplate kan monteres ved en skjøt uten overlapping mellom seksjoner (som beskrevet i lag og monter bakplater).
  • Mellomrom mellom paneler til skjøter uten overlapping bør være så små som mulig for å maksimere fugestyrken.
  • Seksjon for GMA-sveising på skjøter uten overlapping.
  • Forsegl alle åpne sømmer etter sveising.
  • Hvis en skjøt uten overlapping inkluderer en flens, må du ikke sveise på flensen (flensene festes kun med konstruksjonslim).

Informational PurposesAn informational icon, calling your attention
Merk
Ikke kutt underliggende paneler når du deler opp ytterste sidepanel.

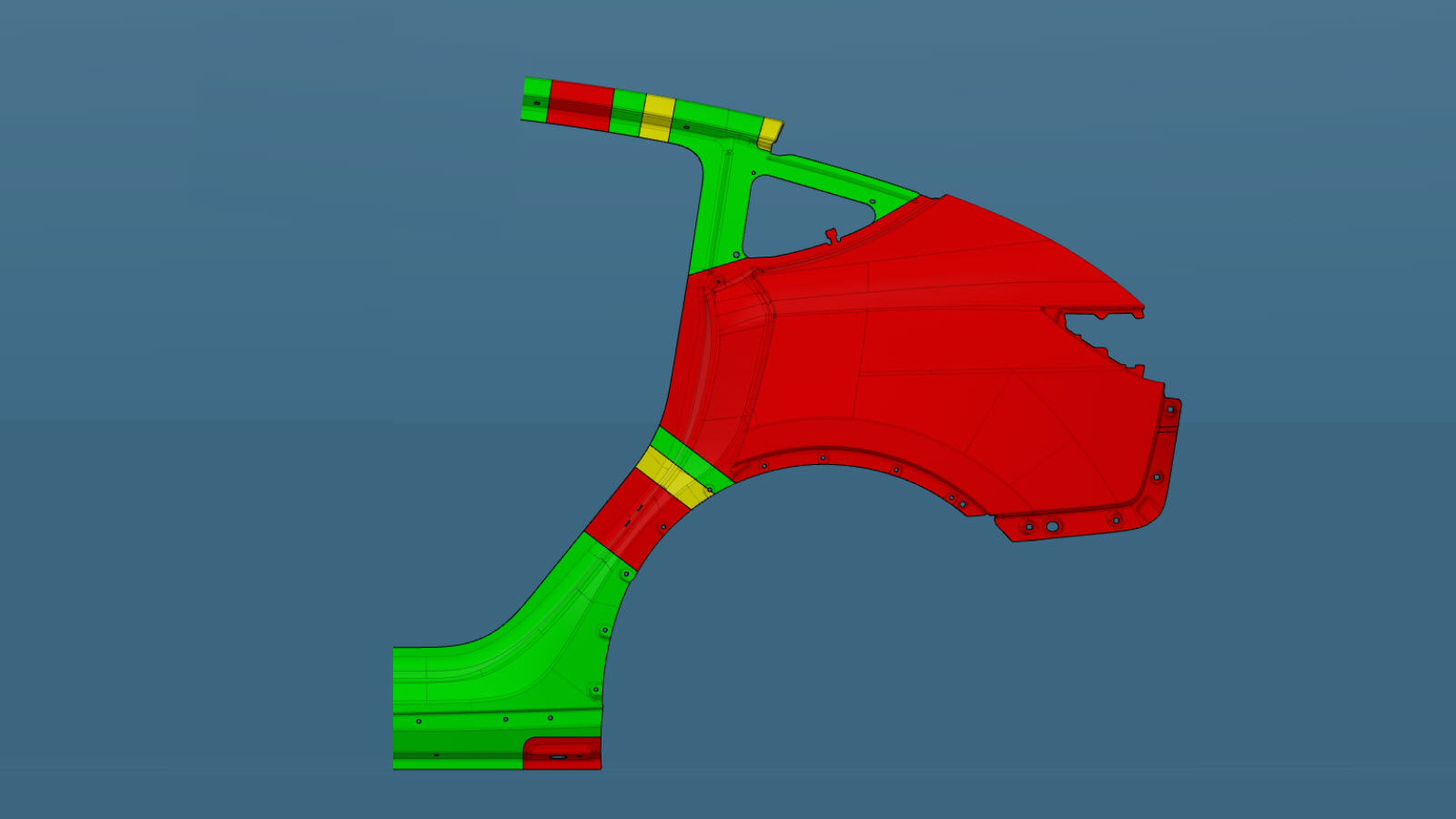

Bildet nedenfor viser ytterste sidepanel. De fargede områdene indikerer om oppdeling er tillatt. Sammenlign det skadde området på bilens ytterste sidepanel med bildet nedenfor, og bruk deretter reparasjonskriteriene som tilsvarer fargen på det uthevede området for å finne kriteriene du skal bruke for å avgjøre om det skadde området på komponenten kan deles opp.

Oppdeling av ytterste sidepanel

På grunnlag av fargene som er brukt i bildet ovenfor, er de tillatte reparasjonene som følger:

Tabell 1. Tillatt oppdeling
Områdefarge Område som kan repareres
Grønne områder: Oppdeling er tillatt i disse områdene.
Gule områder: Oppdeling er tillatt i disse områdene.
Det er plassert skum bak panelet.
Informational PurposesAn informational icon, calling your attention
Merk
Hvis du deler opp i dette området, må du fjerne skummet og deretter rengjøre området for å unngå sveisekontaminering.
Røde områder: Oppdeling er ikke tillatt.

Reparasjonsprosedyre

  1. Fjern Wheel Arch Liner - Rear - LH (Uten strukturell pakke) (Remove and Replace).
  2. Fjern Carrier - Rocker Panel - LH (Remove and Replace).
  3. Fjern Bracket - Taillight - LH (Remove and Replace).
  4. Fjern Bracket - Rear Wing - LH (Remove and Replace).
  5. Fjern Brightwork - Upper - LH (Remove and Replace).
  6. Fjern Glass - Body - Rear Quarter - LH (Remove and Install).
  7. Fjern Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
  8. Fjern Busbars - Charge Port to HV Battery (Remove and Replace).
  9. Fjern Charge Port (GB) (Remove and Replace).
  10. Fjern Door Assembly - Charge Port (NA) (Remove and Replace).
  11. Fjern Striker - Door - Rear - LH (Remove and Replace).
  12. Fjern Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
  13. Fjern Liftgate Assembly (Remove and Install).
  14. Fjern Door - Rear - LH (Remove and Install).
  15. Fjern den opprinnelige komponenten.
    • eller SPR-er fra fabrikk
    • eller Fabrikkpunktsveisinger
  16. Fjern den opprinnelige komponenten.
    • eller SPR-er fra fabrikk
    • eller Fabrikkpunktsveisinger
  17. Fjern den opprinnelige komponenten.
    • eller Fabrikkpunktsveisinger
  18. Fjern den opprinnelige komponenten.
    • eller Fabrikkpunktsveisinger
  19. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Avstanden mellom de tilstøtende panelene til skjøtene uten overlapping for denne reparasjonen, bør være så liten som mulig for å maksimere skjøtstyrken.
  20. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Avstanden mellom de tilstøtende panelene til skjøtene uten overlapping for denne reparasjonen, bør være så liten som mulig for å maksimere skjøtstyrken.
  21. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
    • eller Stålpluggsveisinger
  22. Klargjør for montering.
    • eller Stålpluggsveisinger

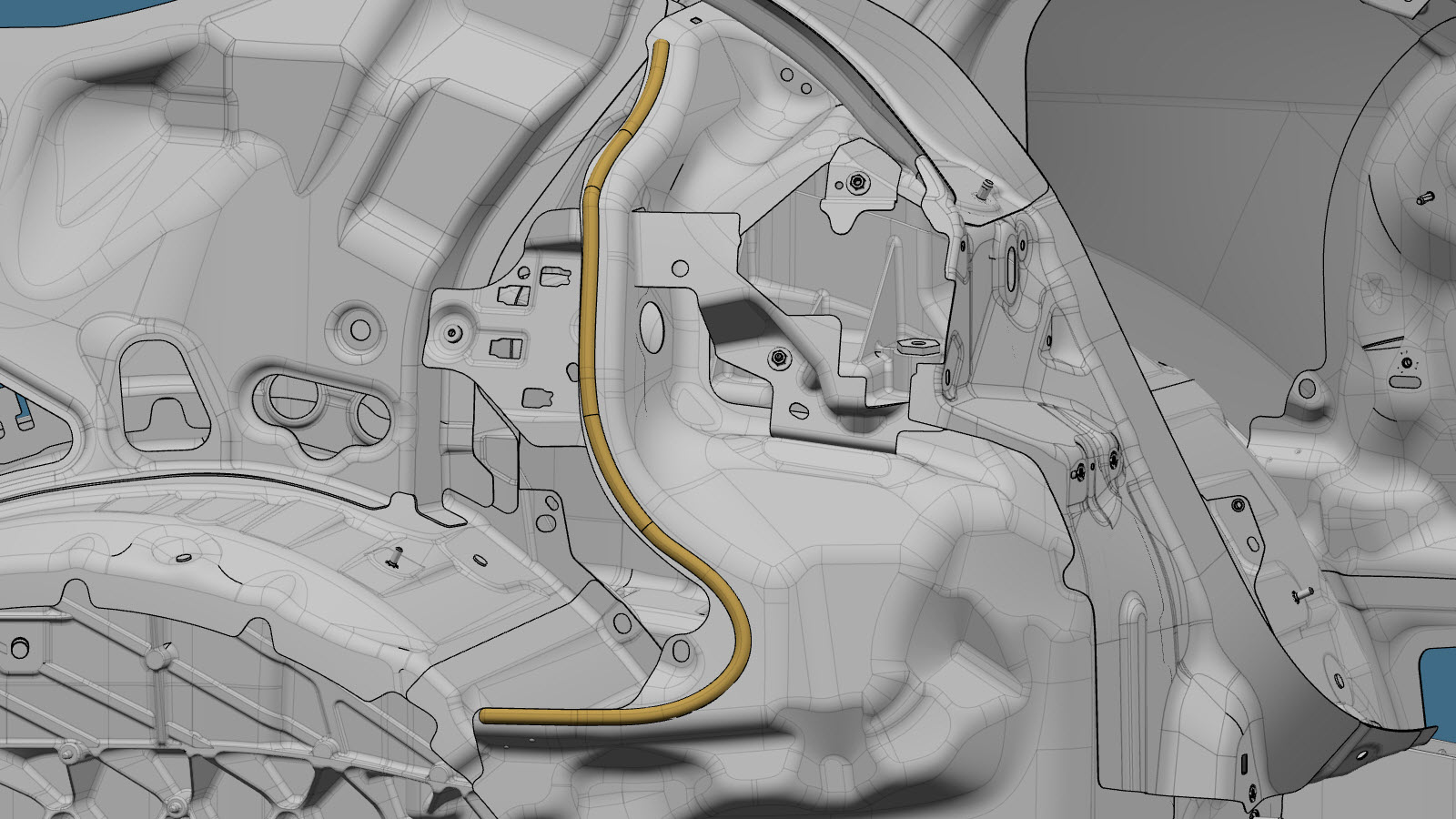

  23. Påfør tetning som vist.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Denne prosedyren krever en tetning med en herdet forlengelsesklassifisering på mer enn 150 %. Dette er for å forhindre synlig forvrengning av sidepanelets ytre overflate der braketten til ladeporthuset er festet til innsiden av panelet.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis du bruker en tetning som ikke er beregnet for påføring over bare metalloverflater, vil kontaktflaten på innsiden av sidepanelet trenge etterlakkering før du installerer ladeporthuset. Se det tekniske databladet for tetningsproduktet som brukes.
  24. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  25. Monter den nye komponenten eller komponentene.
  26. Gjennomfør motstandspunktsveising.
    • eller Monteringspunktsveisinger
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.
  27. Utfør GMA-sveising.
    • eller Stålpluggsveisinger
    • GMA-sveising
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    For å opprettholde kjøretøysikkerheten må du kun bruke den godkjente sveisetråden og et godkjent GMA-sveiseapparat som er angitt i dette dokumentet når du utfører GMA-sveising på Tesla-biler. Se Godkjente GMA-sveiseapparater (Gas Metal Arc) og -sveisetråd for informasjon om godkjente GMA-sveiseapparater og sveisetråd.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Før GMA-sveising bør det gjennomføres en testsveising med materiale av samme dimensjon og type for å sikre at innstillingene til sveiseutstyret gir en tilfredsstillende skjøt.
  28. Utfør nødvendige operasjoner etter reparasjon.
  29. Monter Door - Rear - LH (Remove and Install).
  30. Monter Liftgate Assembly (Remove and Install).
  31. Monter Seal - Body - Side - Rear - Primary - LH (Remove and Replace).
  32. Monter Striker - Door - Rear - LH (Remove and Replace).
  33. Monter Door Assembly - Charge Port (NA) (Remove and Replace).
  34. Monter Charge Port (GB) (Remove and Replace).
  35. Monter Busbars - Charge Port to HV Battery (Remove and Replace).
  36. Monter Seatbelt - 2nd Row - LH (5 Seat) (Remove and Replace).
  37. Monter Glass - Body - Rear Quarter - LH (Remove and Install).
  38. Monter Brightwork - Upper - LH (Remove and Replace).
  39. Monter Bracket - Rear Wing - LH (Remove and Replace).
  40. Monter Bracket - Taillight - LH (Remove and Replace).
  41. Monter Carrier - Rocker Panel - LH (Remove and Replace).
  42. Monter Wheel Arch Liner - Rear - LH (Uten strukturell pakke) (Remove and Replace).
