Retningslinjer for utskifting av styremekanisme
Gir retningslinjer for utskifting av styremekanisme etter en kollisjon.
Av sikkerhetsårsaker må styremekanismen byttes ut etter en kollisjon eller støt som resulterer i noen av følgende forhold:
- Endringer i driften av styremekanismen, som beskrevet i Endringer i driften av styremekanismen.
- Bilen kan ikke rettes inn innenfor spesifikasjonene ved hjelp av normale justeringsprosedyrer, som beskrevet i «Justeringsproblemer».
- Skade på noen av komponentene som er oppført i Komponentskade.
ADVARSEL
Bytt alltid ut en styremekanisme som har synlig utvendig skade.
ADVARSEL
Ved en kollisjon eller et sammenstøt kan et støt overføres til styremekanismen gjennom en annen komponent, noe som kan forårsake skade på styremekanismens komponenter eller innvendige tetninger som ikke er synlige utvendig. Innvendig skade på styremekanismens komponenter eller tetninger vil føre til feil med styremekanismen eller hindre driften av styremekanismen. Siden det ikke er mulig å teste for innvendig skade på styremekanismen eller skadde tetninger på verkstedet, må betingelsene som er oppført i dette dokumentet brukes til å vurdere om man skal skifte ut en styremekanisme etter en kollisjon eller et annet sammenstøt.
Merk
Bruk bare nye, originale Tesla-deler. Ikke erstatt styremekanismekomponenter med brukte, resirkulerte eller ettermarkedsdeler eller -komponenter.
Kontakt Tesla kollisjonsreparasjon med eventuelle spørsmål om disse retningslinjene eller om en spesifikk reparasjon.
Endringer i driften av styremekanismen
Bytt ut styremekanismen etter en kollisjon eller andre støt som resulterer i noen av følgende problemer når du vrir rattet fra ytterpunkt til ytterpunkt:
- fastklemming
- sperring
- en økning i kraft som er nødvendig for å svinge på rattet i forhold til kraften med et uskadet styretannhjul
Testing av driften av styremekanismen
Slik tester du driften av styremekanismen:
- Flytt bilen til et flatt og plant underlag.
- Slå av bilen.
- Start bilen, men ikke trykk inn bremsepedalen.
- Drei rattet fra ytterpunkt til ytterpunkt.
- Slå av bilen.
- Løft forhjulene slik at de beveger seg fritt.
- Drei rattet fra ytterpunkt til ytterpunkt.
Justeringsproblemer
Utfør en firehjulsjustering. Hvis forhjulene ikke kan justeres i henhold til spesifikasjonene oppført i servicehåndboken (Generell informasjon > Tekniske data > Hjuljustering) ved hjelp av normale justeringsprosedyrer, må du bytte ut styremekanismen.
Komponentskade
Bytt ut styremekanismen etter en kollisjon eller andre støt som skader noe av det følgende:
Merk
Følgende bilder er illustrasjoner av komponentene, og de ser kanskje ikke nøyaktig ut som komponentene i bilen.
| Komponent | Bilde |
|---|---|
Styring:
|
|
Drev:
|
|

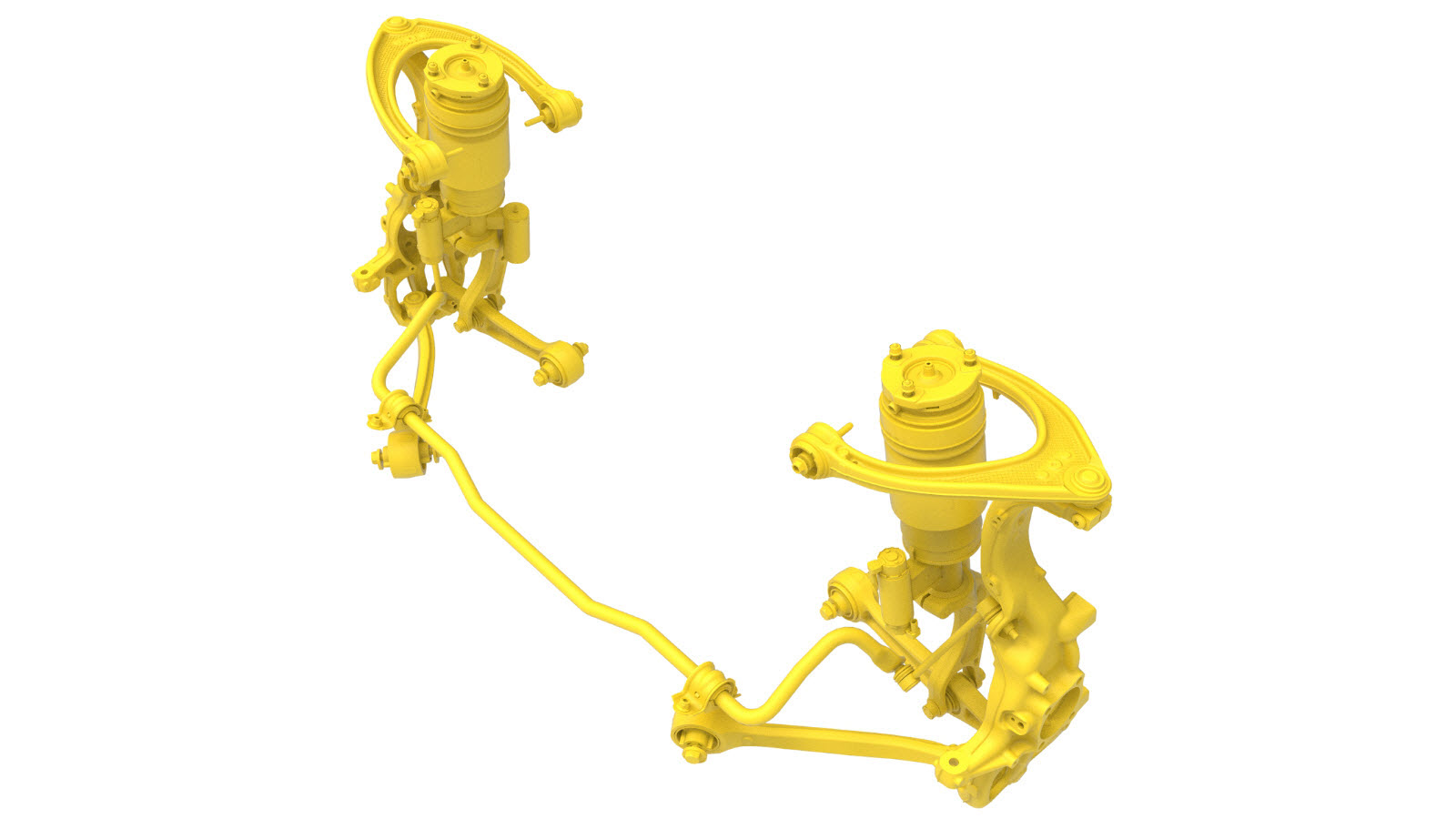

Fjæring:
|
|
Underramme:
|
|
