Bakre skinne (liten seksjon)

Korrigeringskode: 10102002502 10102002602 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.

Deleliste

Antall Beskrivelse Bilde/merknader

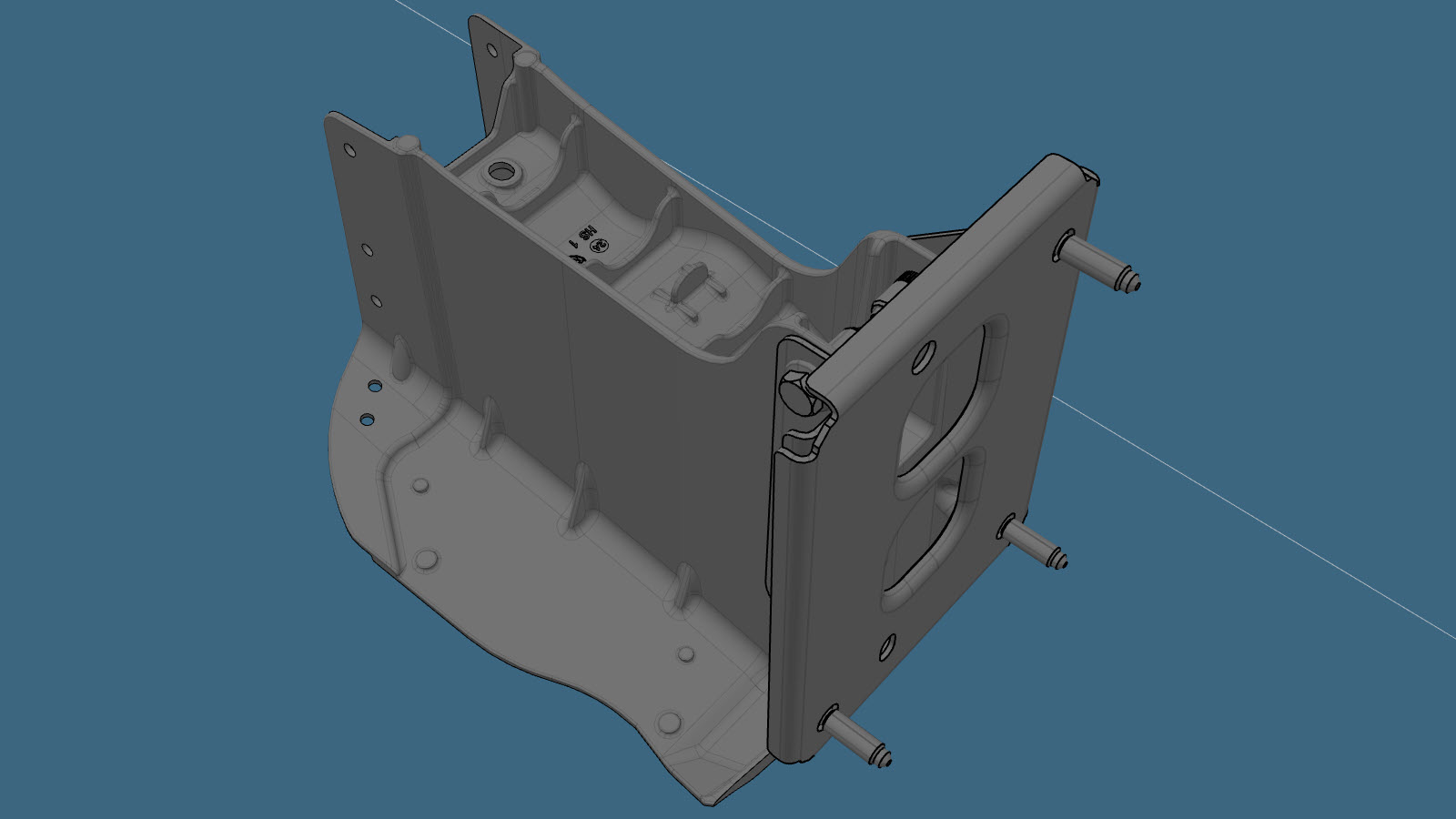

1 MY RUB RAIL SMAL SERVICE ASSEMBLY (bakre skinne – liten seksjon)

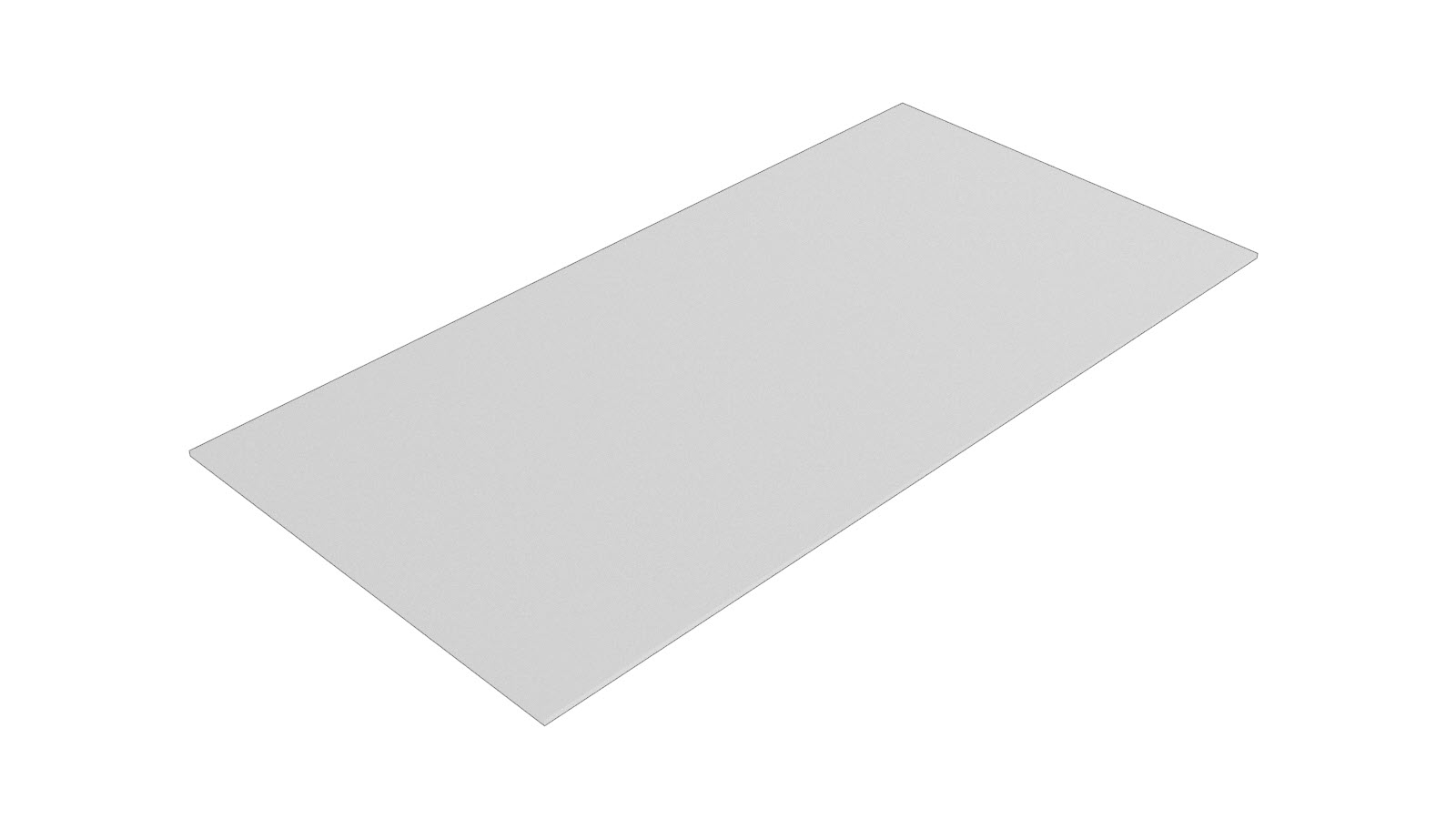

1 BUTYL FOIL PATCH 300X150x2MM (butylfolielapp)

Tesla-delenummer 1004969-00-A.

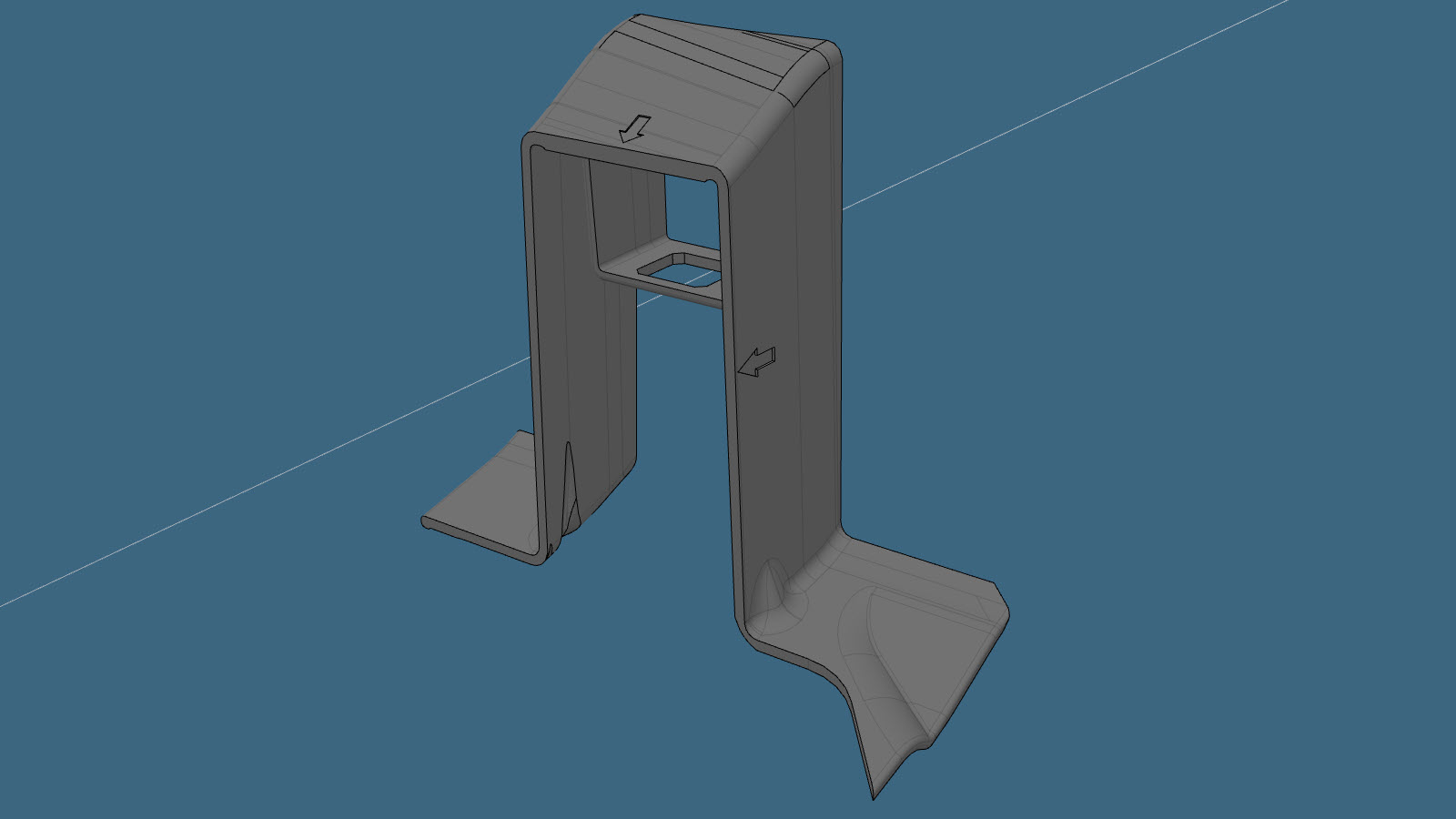

1 MODEL Y RUB SMALL CUTLINE JIG – VENSTRE

Tesla-delenummer 2173884-00-A.

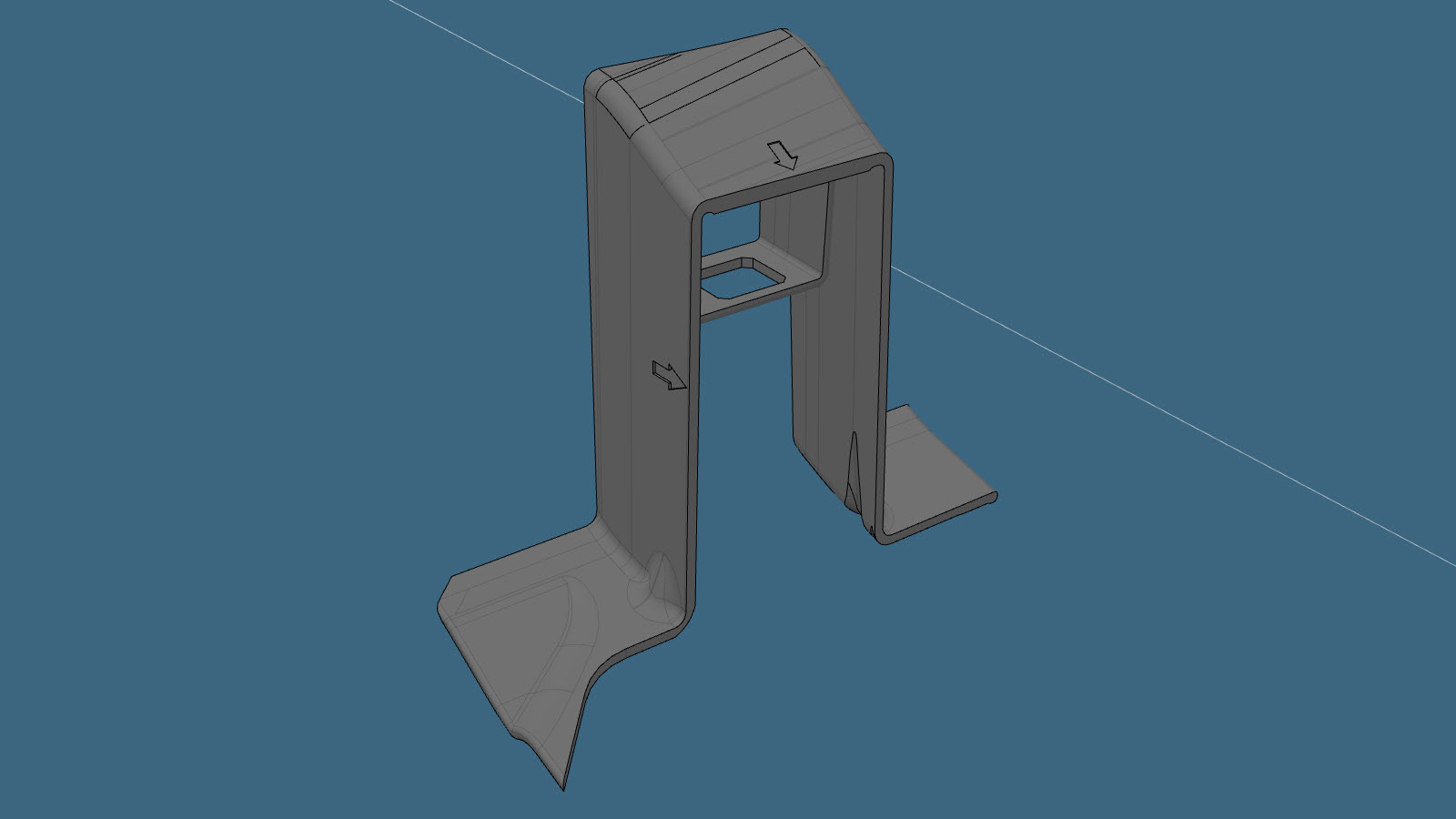

1 MODEL Y RUB SMALL CUTLINE JIG – HØYRE

Tesla-delenummer 2173885-00-A.
8 Kraftig konstruksjonsnagle, 6,5 mm
1 Konstruksjonspopnagle, 6,5 mm
2 Bolt , HF,M6-1.0x30,[88]ZNNI,SMAT Tesla-delenummer 1129025-00-A.
2 Mutter , HF,M6-1.0,[8],ZNNI[B] Tesla-delenummer 1116066-00-A.

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern Insulator - Wheelhouse - LH (Remove and Replace).
  2. Fjern Trunk Assembly - Lower (Remove and Replace).
  3. Bare komponent på høyre side: Fjern Subwoofer (Remove and Replace).
  4. Fjern Wheel Arch Liner - Rear - LH (Uten strukturell pakke) (Remove and Replace).
  5. Fjern Trim - Side - Trunk - LH (Remove and Replace).
  6. Fjern Panel - Aero Shield - Rear (Remove and Replace).
  7. Fjern Panel - Aero Shield - Front (Uten strukturell pakke)(Remove and Replace).
  8. Fjern Diffuser - Rear Fascia (Remove and Replace).
  9. Fjern Panel Assembly - Rear (Remove and Replace).
  10. Fjern Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).
  11. Fjern Vingebrakett (nedre).

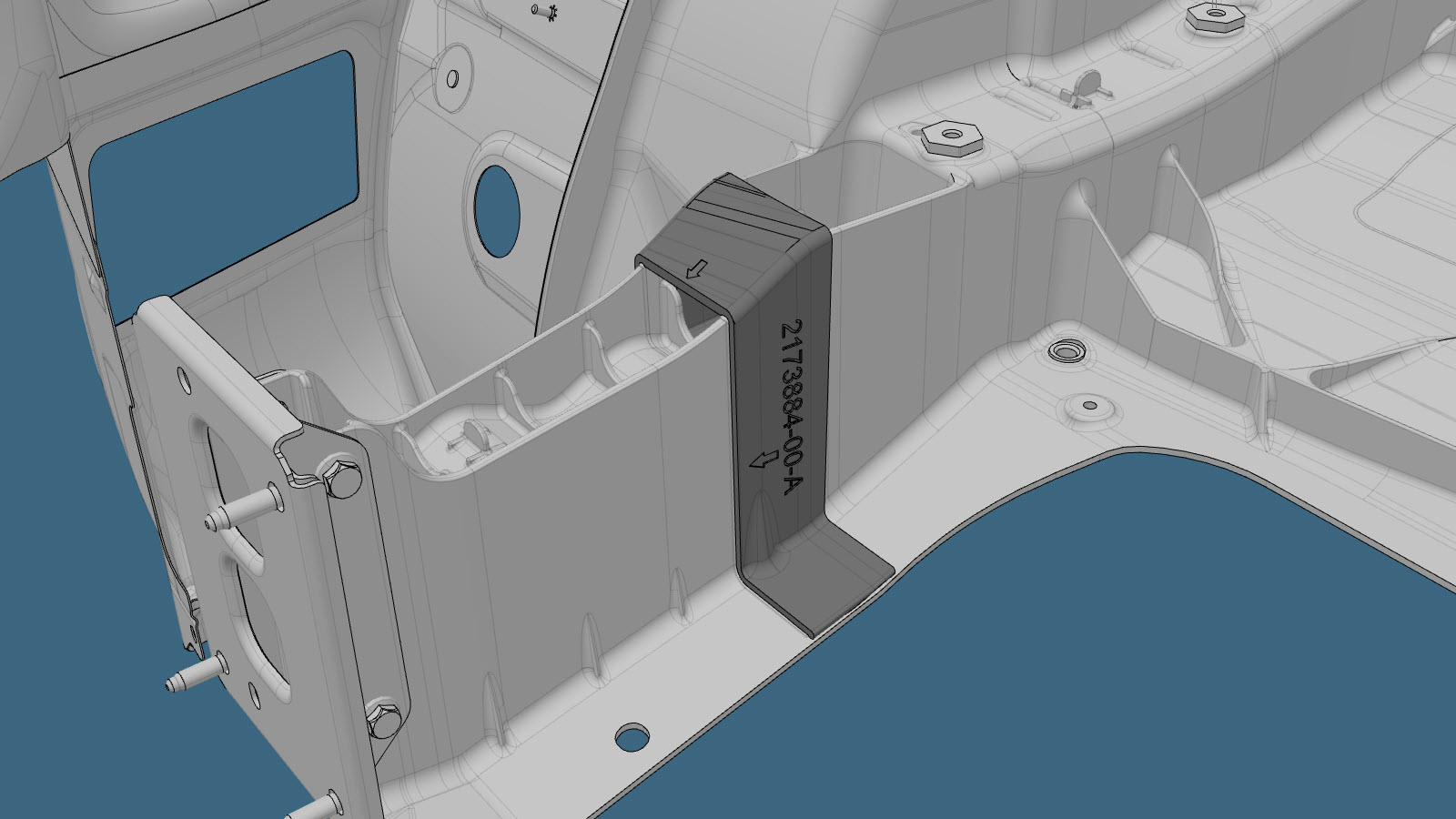

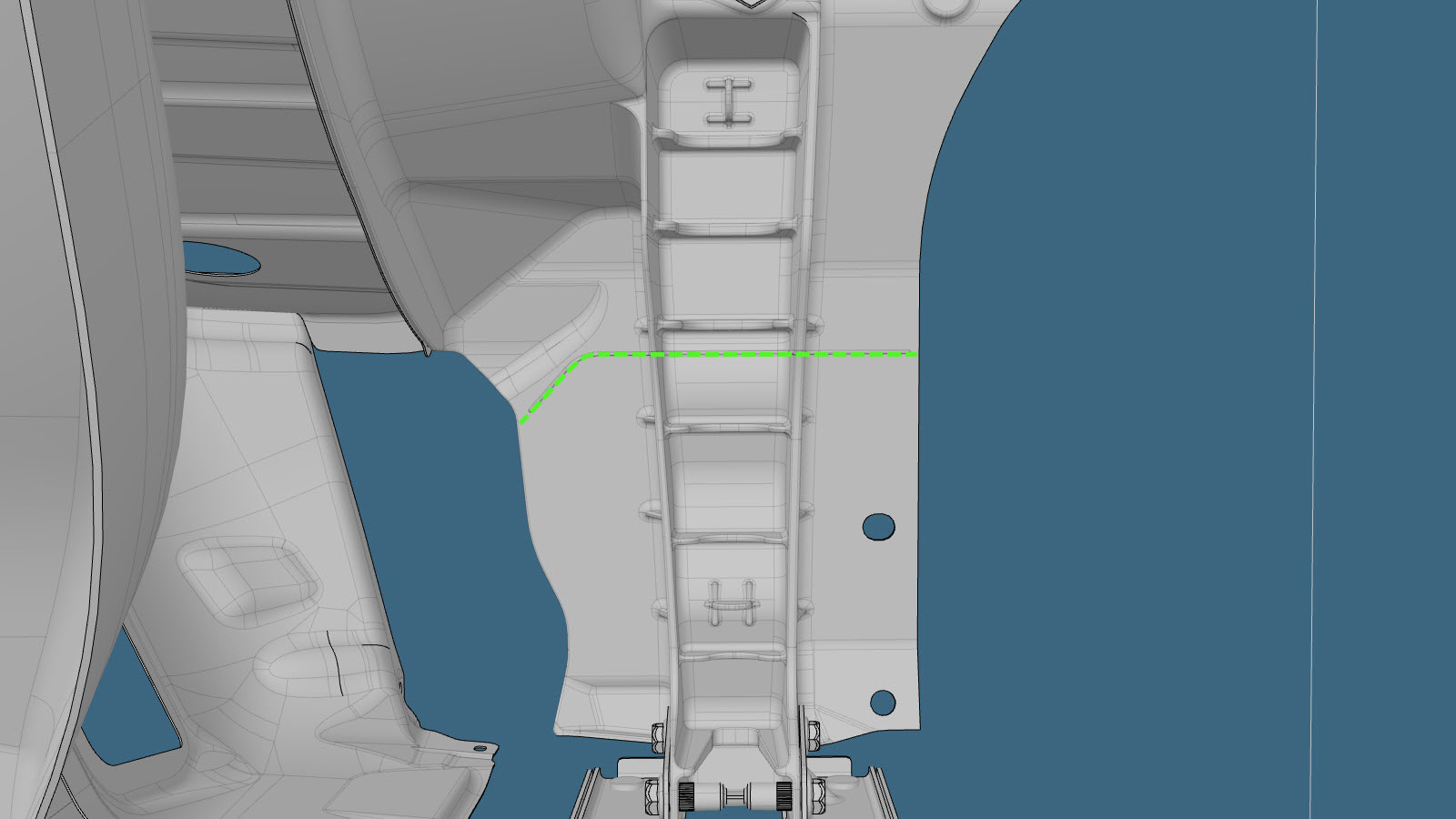

  12. Marker skjærelinjen på den opprinnelige komponenten.
    Fest skjærelinjejiggen som vist, og marker deretter skjærelinjen mot bakre del av bilen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Unngå å skade jiggene, slik at de kan brukes på nytt.
  13. Fjern den opprinnelige komponenten.
    • Skjærelinje
    Informational PurposesAn informational icon, calling your attention
    Merk
    Skjær så nær som mulig til bakre kant av den markerte skjærelinjen på den originale komponenten, og trim deretter originalkomponenten slik at den passer. Lag eventuelle hull så små som mulig.
  14. Klargjør for montering.
    Sjekk om den nye komponenten passer.
    Informational PurposesAn informational icon, calling your attention
    Merk

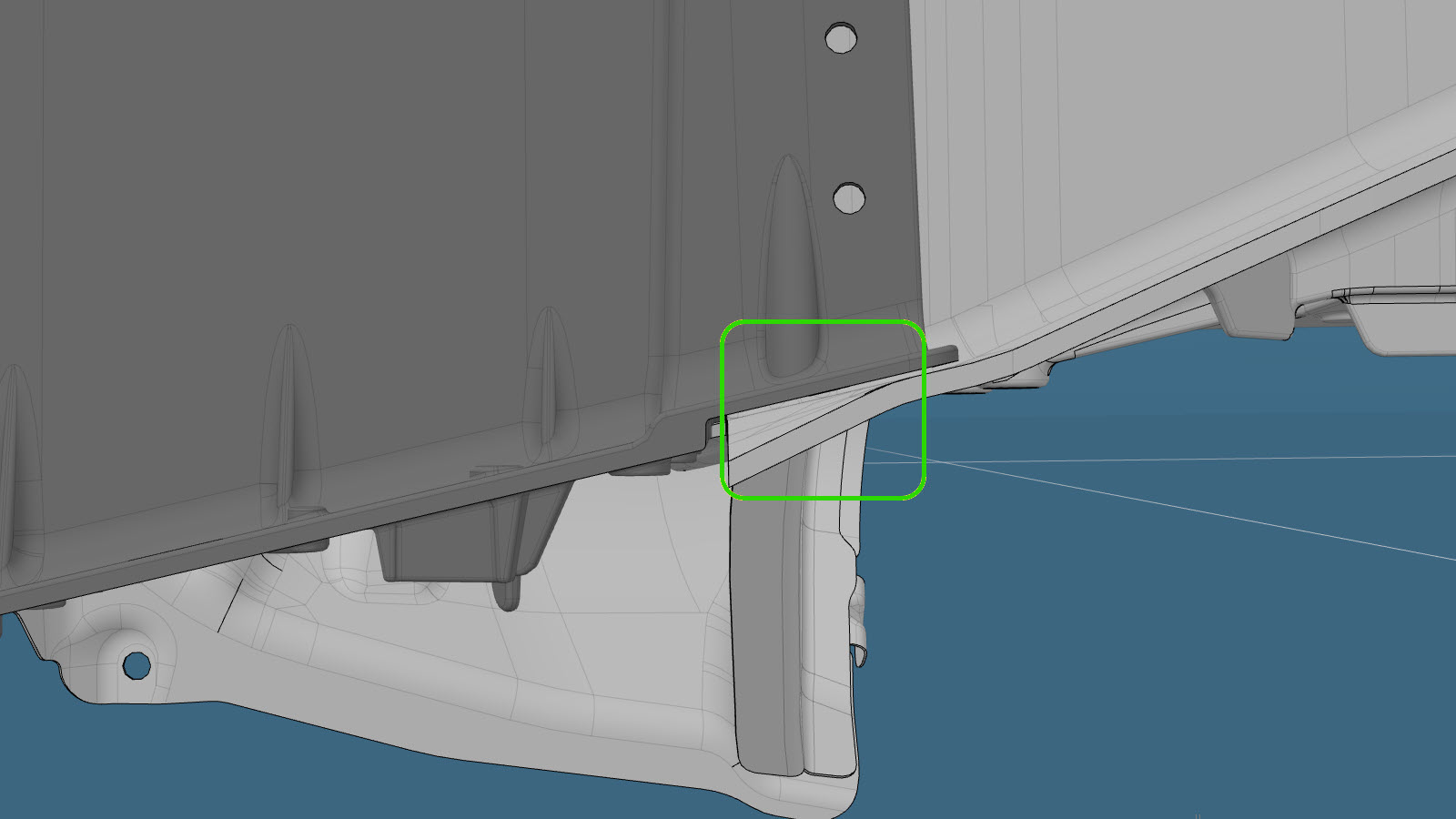

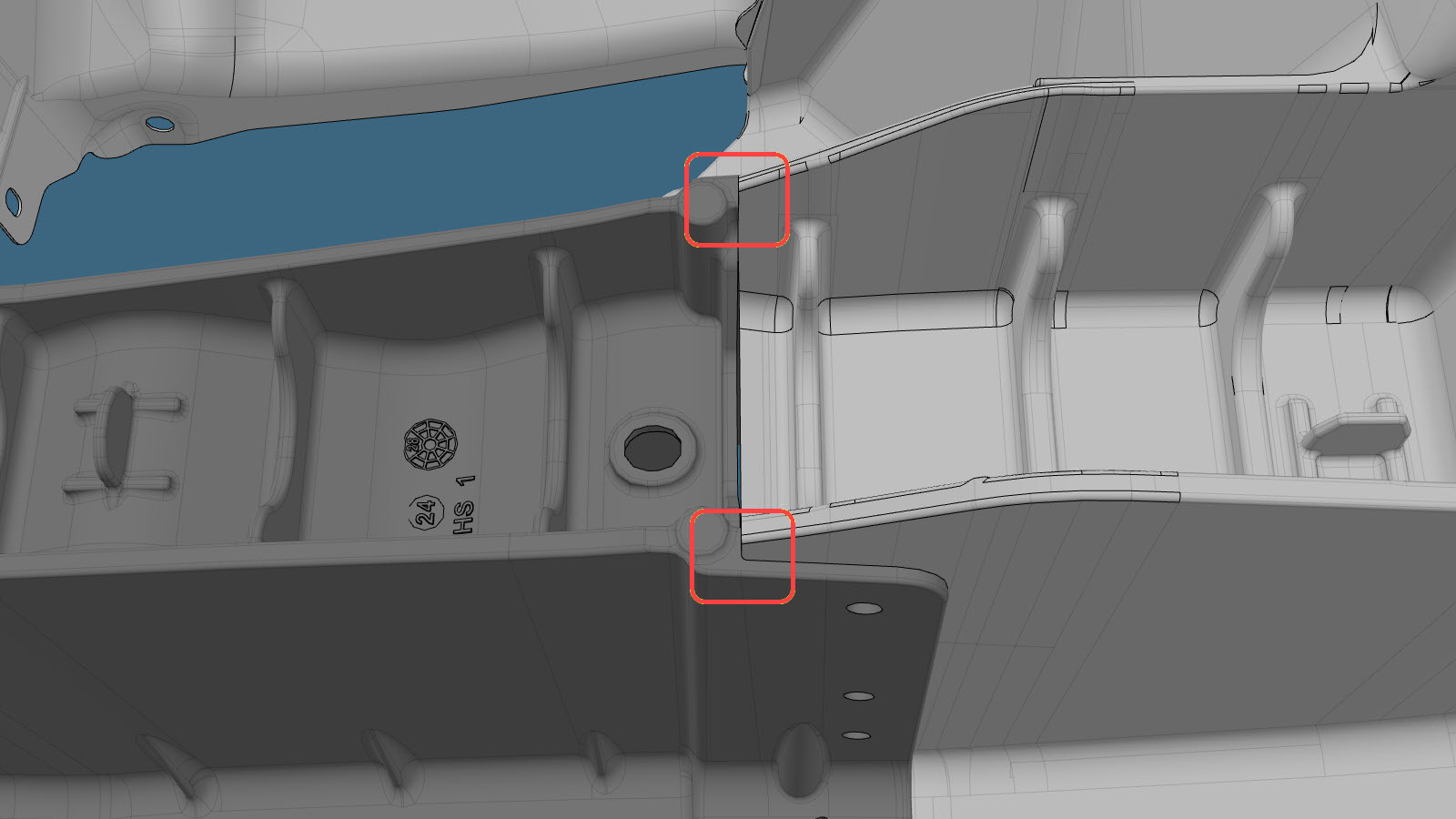

    Mellomrom er ikke tillatt i områder uthevet i gult (hjørnene av øvre rammeskinne).
  15. Klargjør for montering.
    Sjekk om den nye komponenten passer.
    Informational PurposesAn informational icon, calling your attention
    Merk

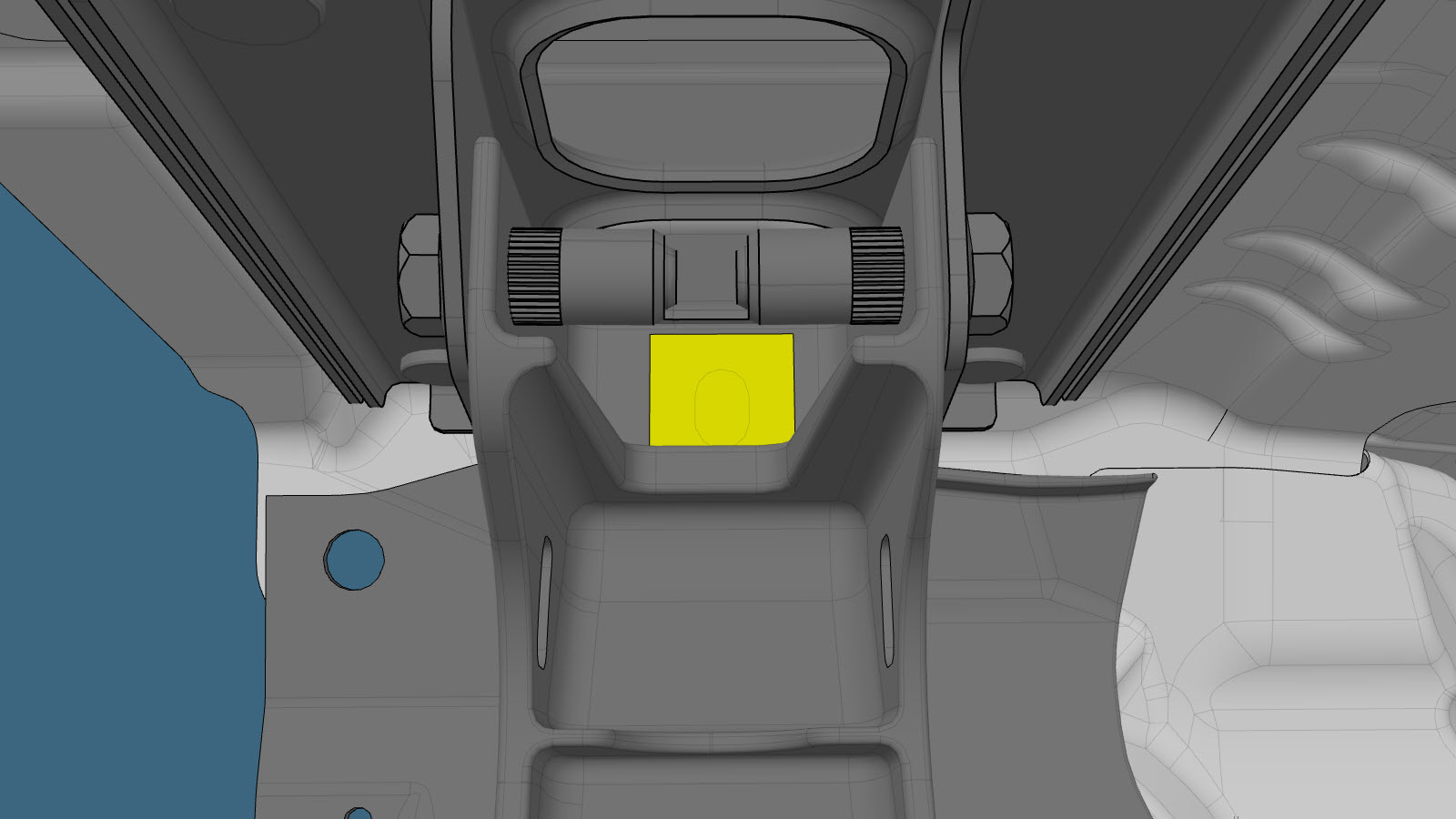

    Mellomrom opp til 4 mm er tillatt i områdene uthevet i gult.
  16. Klargjør for montering.
    Sjekk om den nye komponenten passer.
    Informational PurposesAn informational icon, calling your attention
    Merk

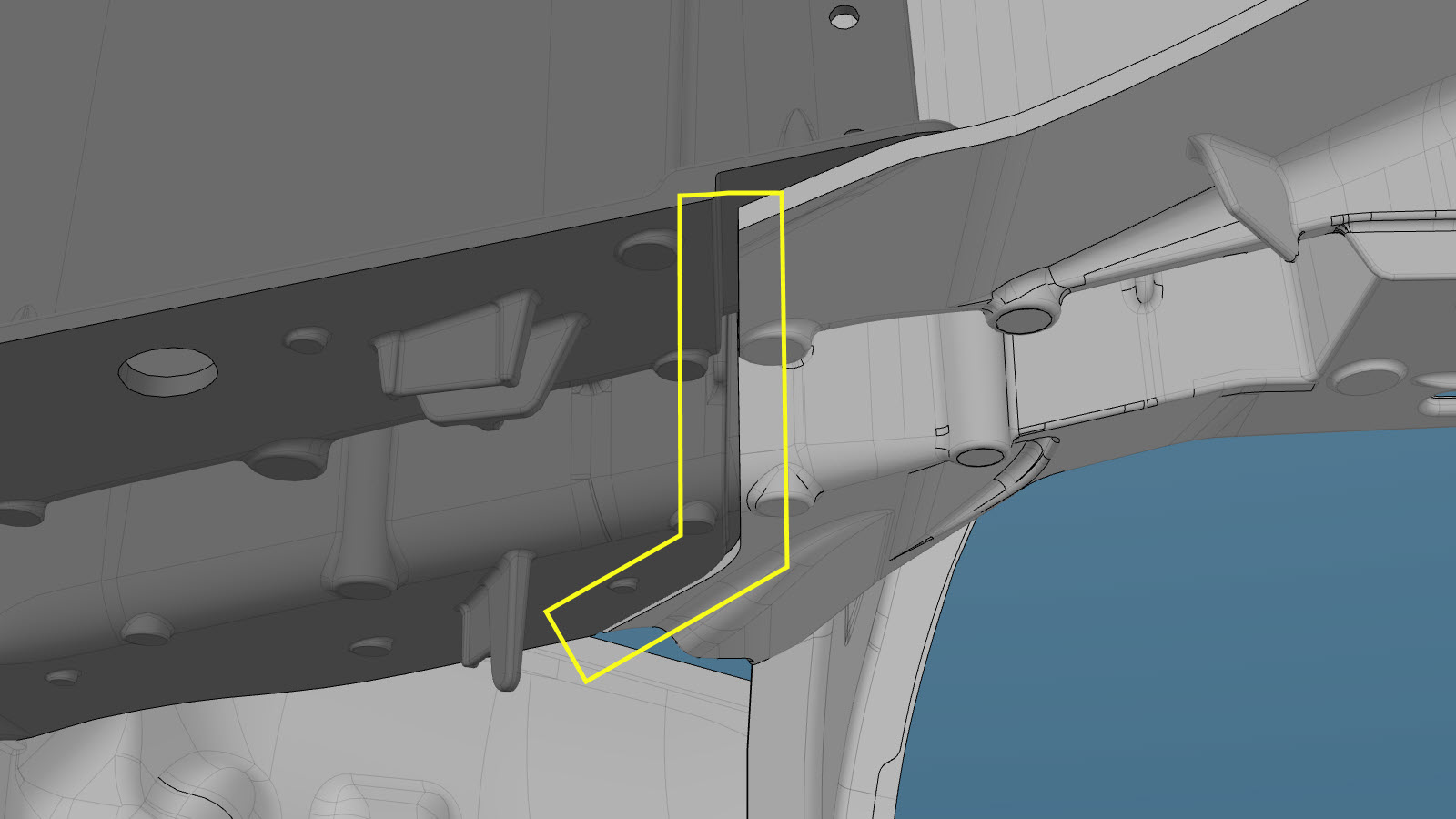

    Mellomrom opp til 4 mm er tillatt i områdene uthevet i gult.
  17. Klargjør for montering.
    Sjekk om den nye komponenten passer.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Mellomrom er tillatt i området uthevet i gult.
  18. Klargjør for montering.
  19. Klargjør for montering.
  20. Klargjør for montering.
  21. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.

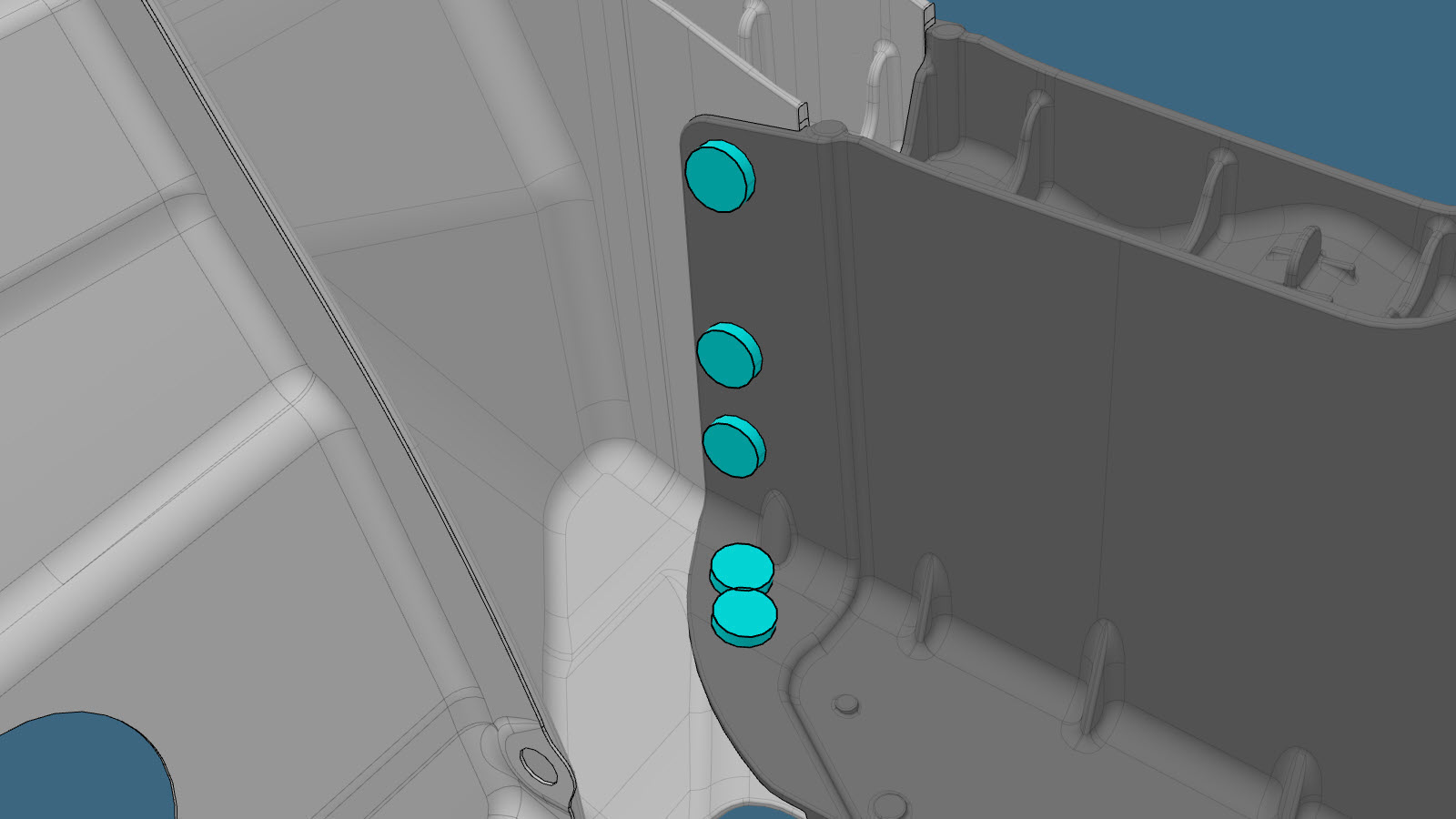

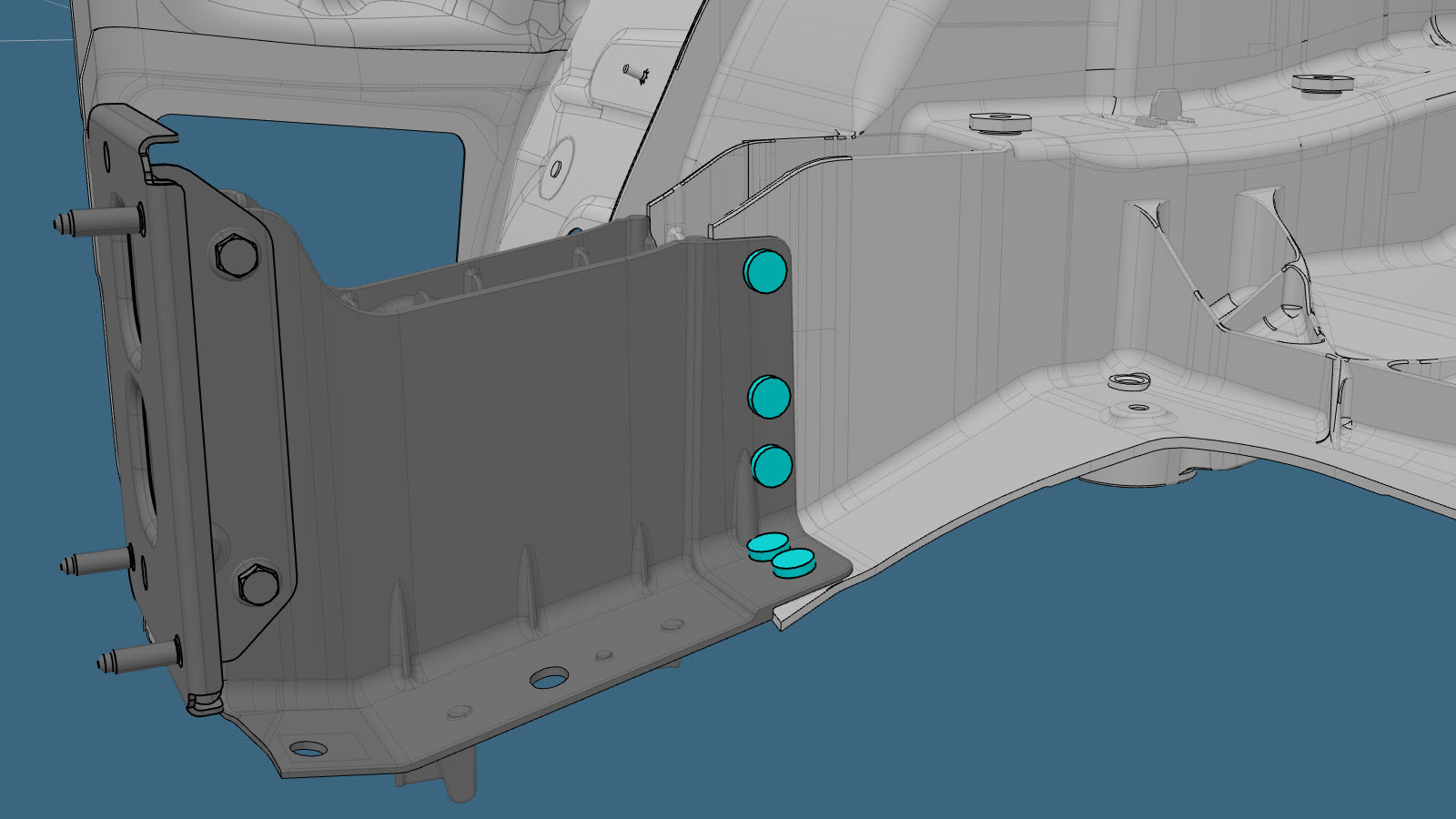

  22. Monter den nye komponenten eller komponentene.
    Stram til bolten til 6,7 Nm.
  23. Påfør tetning på skjøten mellom den nye komponenten og støpedelen under karosseriet på baksiden.
  24. Monter Vingebrakett (nedre).
    Informational PurposesAn informational icon, calling your attention
    Merk

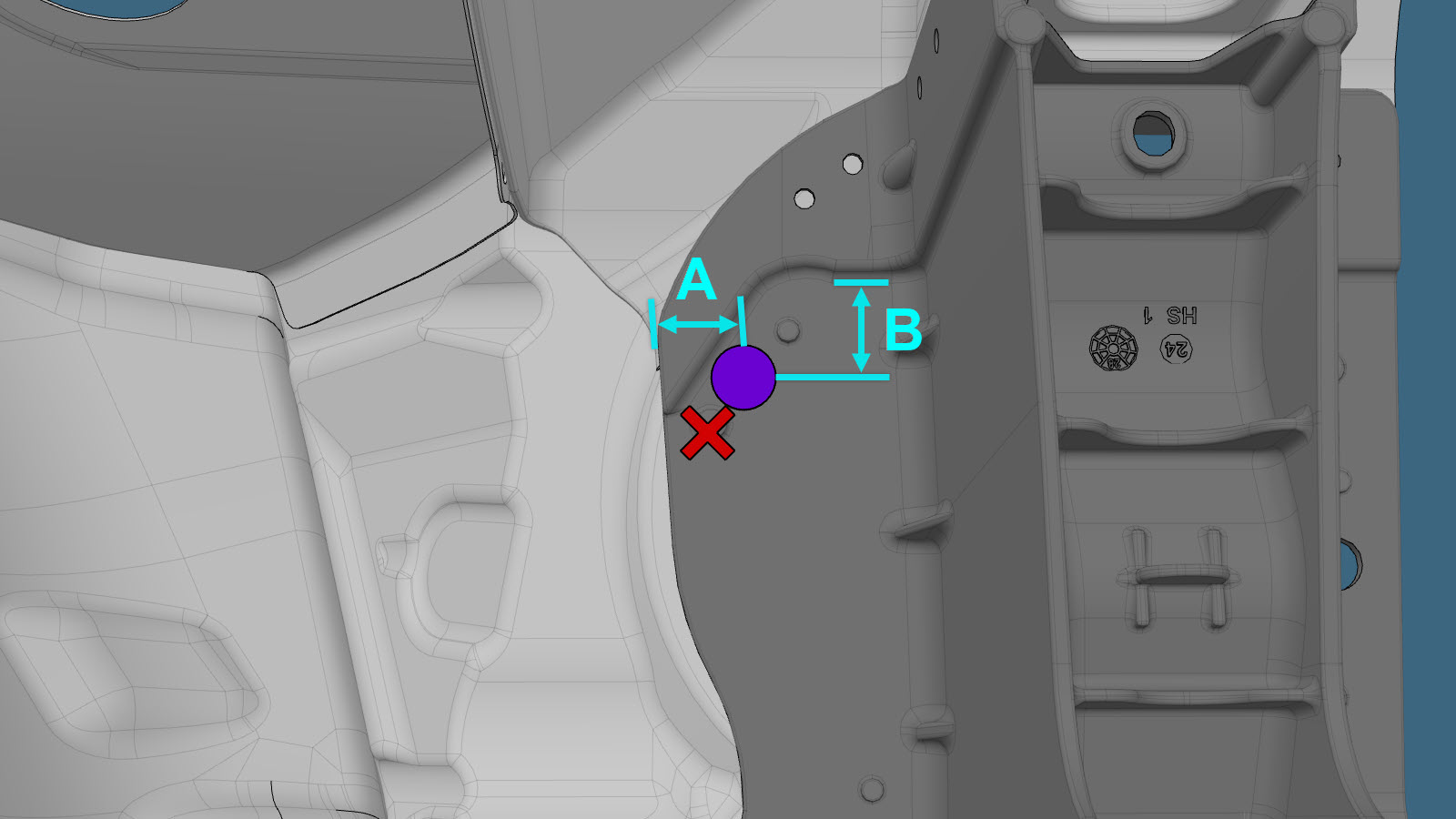

    Flytt det angitte festet til det spesifiserte stedet for prosedyren for vingebraketten (nedre), slik at du unngår konflikt med utstøterpinnen.
    Informational PurposesAn informational icon, calling your attention
    Merk
    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
  25. Monter Bakre sidepanelenhet (for støpedel i 1 stykke under karosseri).

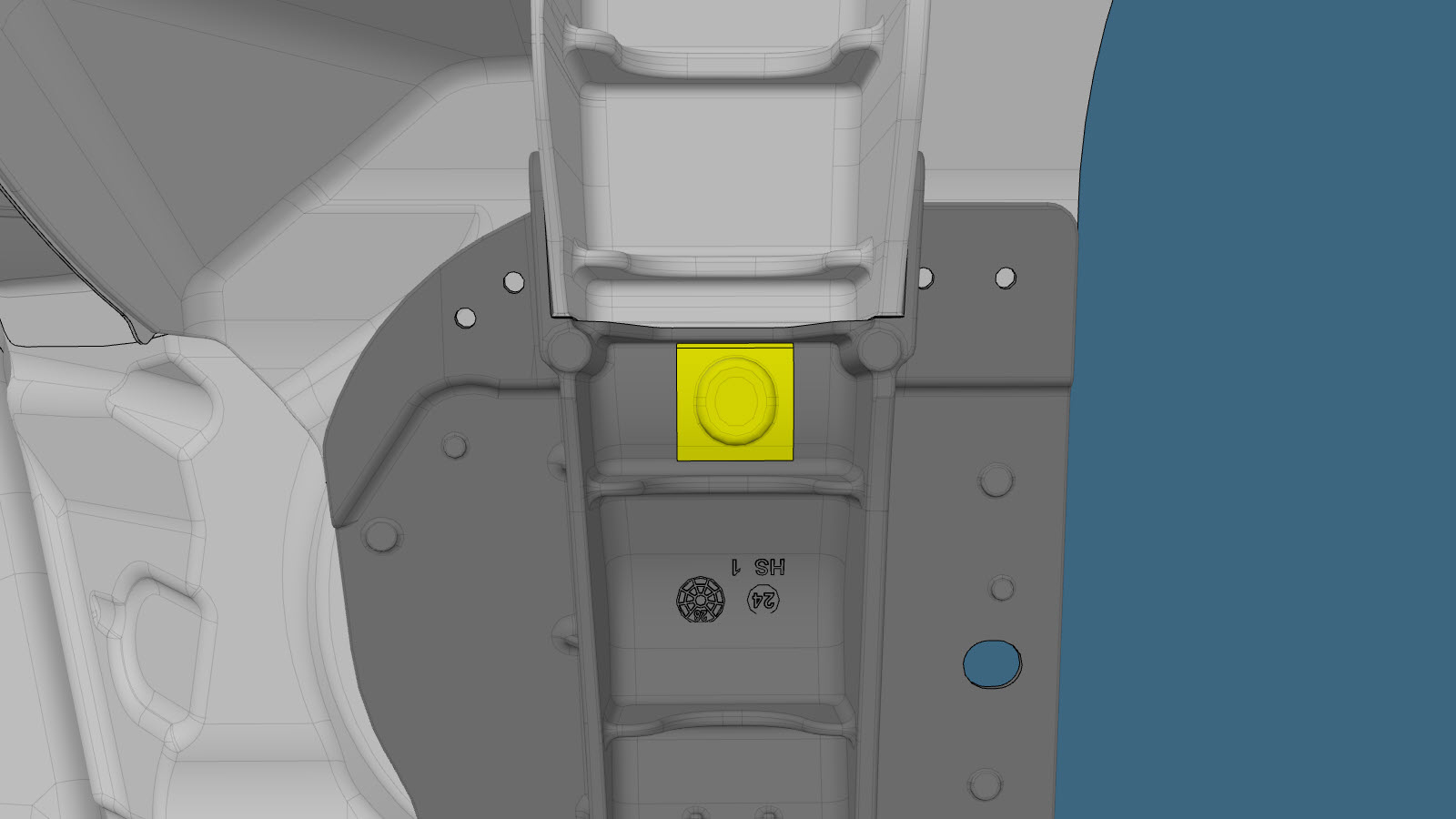

  26. Monter butylfolielappen som anvist.
  27. Monter butylfolielappen som anvist.
  28. Utfør nødvendige operasjoner etter reparasjon.
  29. Monter Panel Assembly - Rear (Remove and Replace).
  30. Monter Diffuser - Rear Fascia (Remove and Replace).
  31. Monter Panel - Aero Shield - Front (Uten strukturell pakke)(Remove and Replace).
  32. Monter Panel - Aero Shield - Rear (Remove and Replace).
  33. Monter Trim - Side - Trunk - LH (Remove and Replace).
  34. Monter Wheel Arch Liner - Rear - LH (Uten strukturell pakke) (Remove and Replace).
  35. Bare komponent på høyre side: Monter Subwoofer (Remove and Replace).
  36. Monter Trunk Assembly - Lower (Remove and Replace).
  37. Monter Insulator - Wheelhouse - LH (Remove and Replace).
