Frontrammeskinne, indre (stor seksjon)

Korrigeringskode: 10101008402 10101008502 MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.

Deleliste

Antall Beskrivelse Bilde/merknader
2 ASSEMBLY - FRONT RAIL INNER WITH BRACKET (indre frontrammeskinne)
11 Kraftig konstruksjonsnagle, 6,5 mm

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

  1. Fjern støtte for støtdempertårn (bak).
  2. Fjern frontskinne indre forsterkning (komplett).

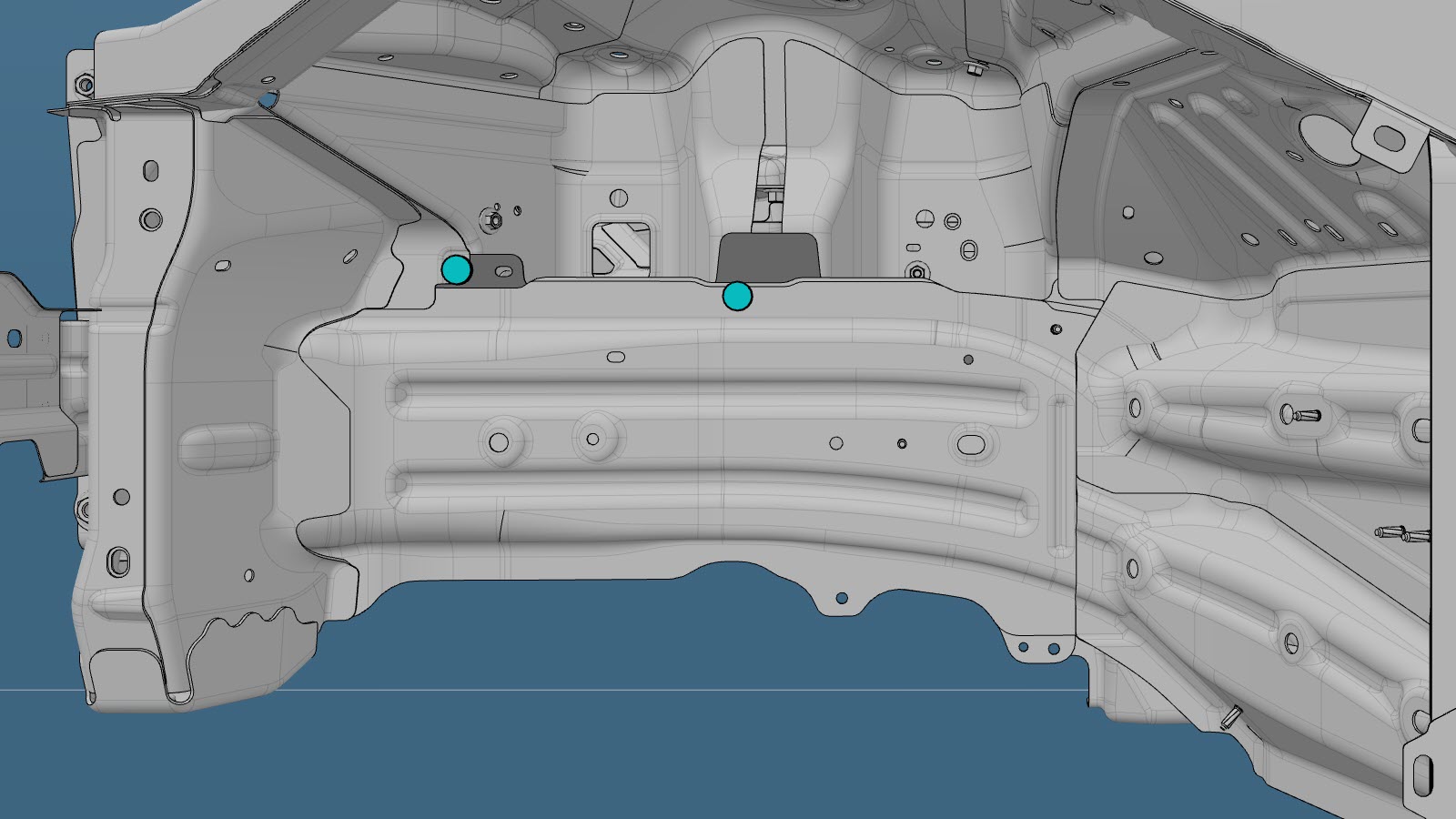

  3. Kutt den opprinnelige komponenten på de indikerte stedene.

    Skjærelinje

    Referanselinje/-punkt

    • A = 75 mm
  4. Fjern den opprinnelige komponenten.

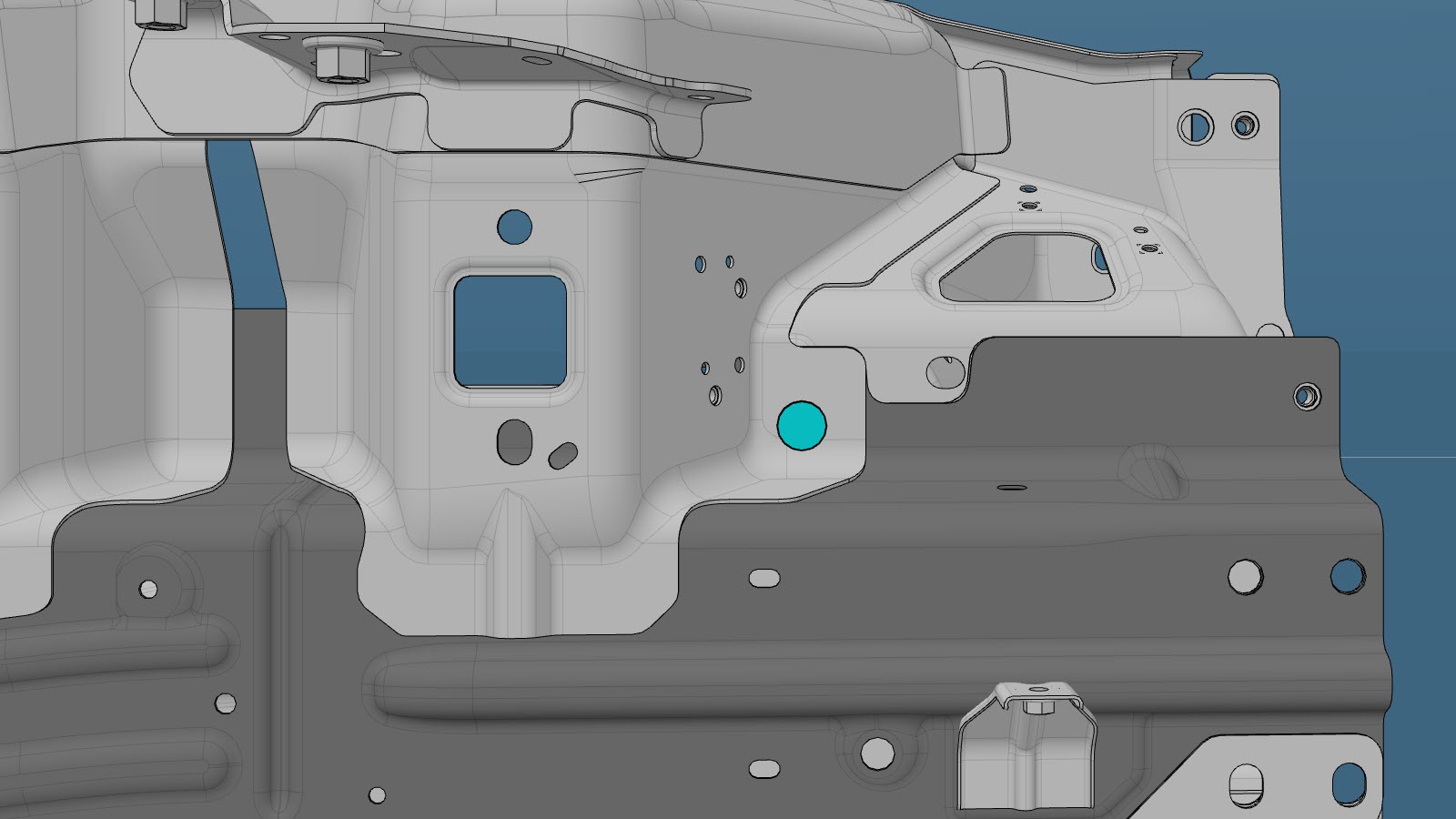

    eller Fabrikkpunktsveisinger
  5. Skjær den nye indre frontrammeskinnen som angitt nedenfor for å lage den nye komponenten.

    Skjærelinje

    Referanselinje/-punkt

    • A = 75 mm

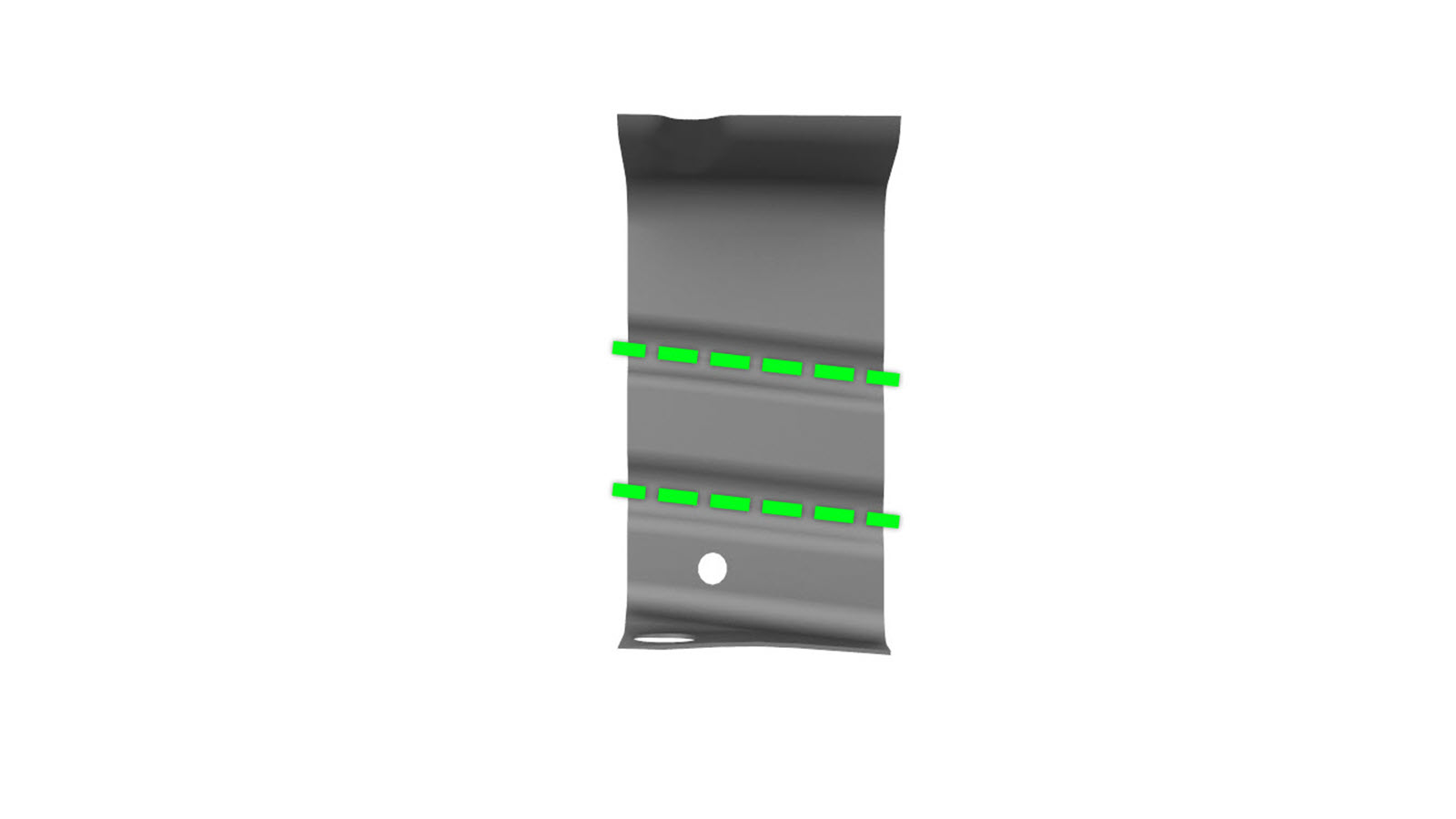

  6. Skjær den nye indre frontrammeskinnen som vist nedenfor for å lage en forsterkningsplate.

    Skjærelinje

    Referanselinje/-punkt

    • B = 35 mm
    • C = 115 mm
  7. Skjær forsterkningsplaten som indikert.
    Skjærelinje
  8. Lag en forsterkningsplate .
    GMA-sveising
  9. Utfør GMA-sveising.
    GMA-sveising
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    For å opprettholde kjøretøysikkerheten må du kun bruke den godkjente sveisetråden og et godkjent GMA-sveiseapparat som er angitt i dette dokumentet når du utfører GMA-sveising på Tesla-biler. Se Godkjente GMA-sveiseapparater (Gas Metal Arc) og -sveisetråd for informasjon om godkjente GMA-sveiseapparater og sveisetråd.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.
    Informational PurposesAn informational icon, calling your attention
    Merk
    Før GMA-sveising bør det gjennomføres en testsveising med materiale av samme dimensjon og type for å sikre at innstillingene til sveiseutstyret gir en tilfredsstillende skjøt.

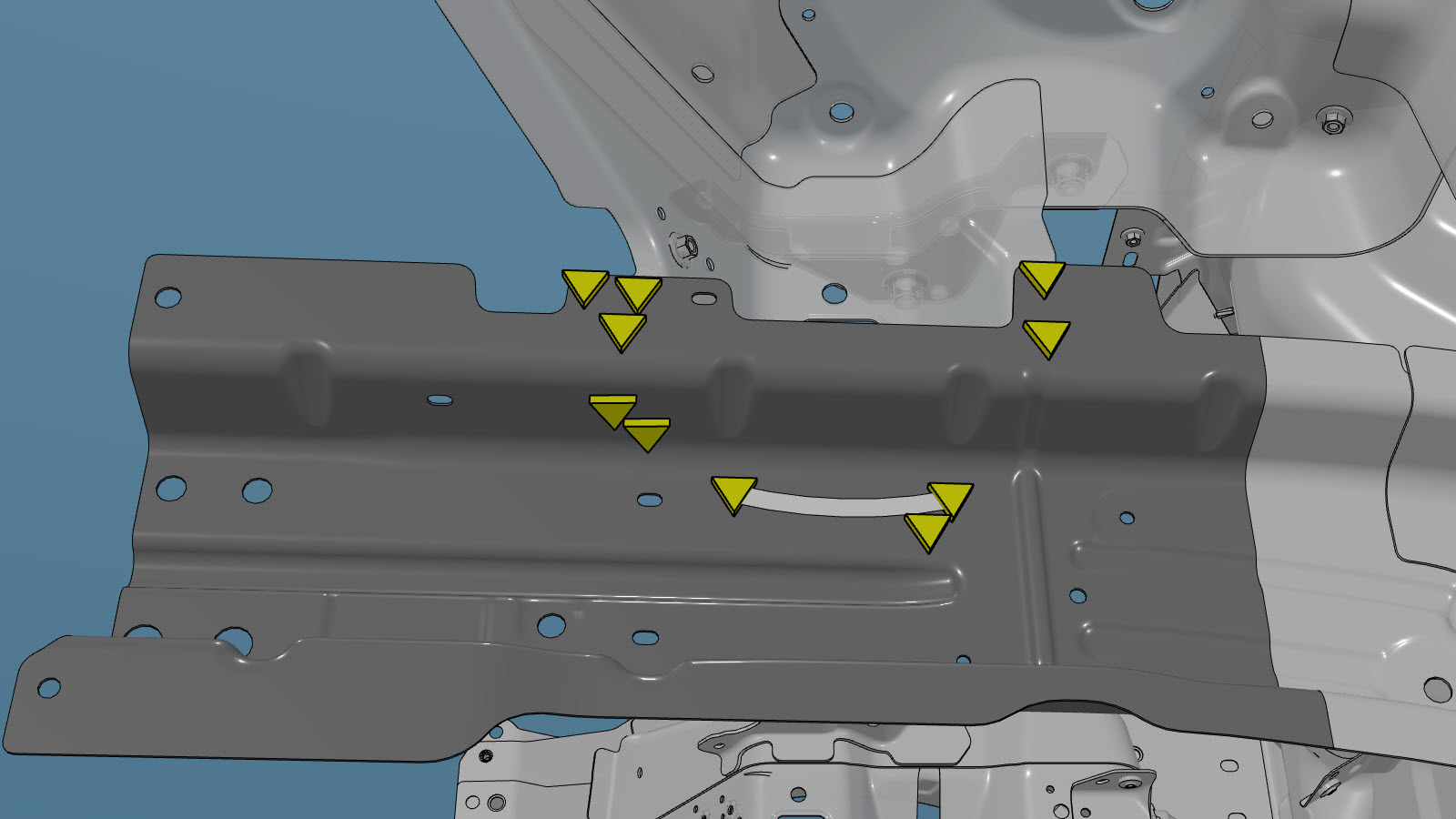

  10. Klargjør for montering.
    Informational PurposesAn informational icon, calling your attention
    Merk

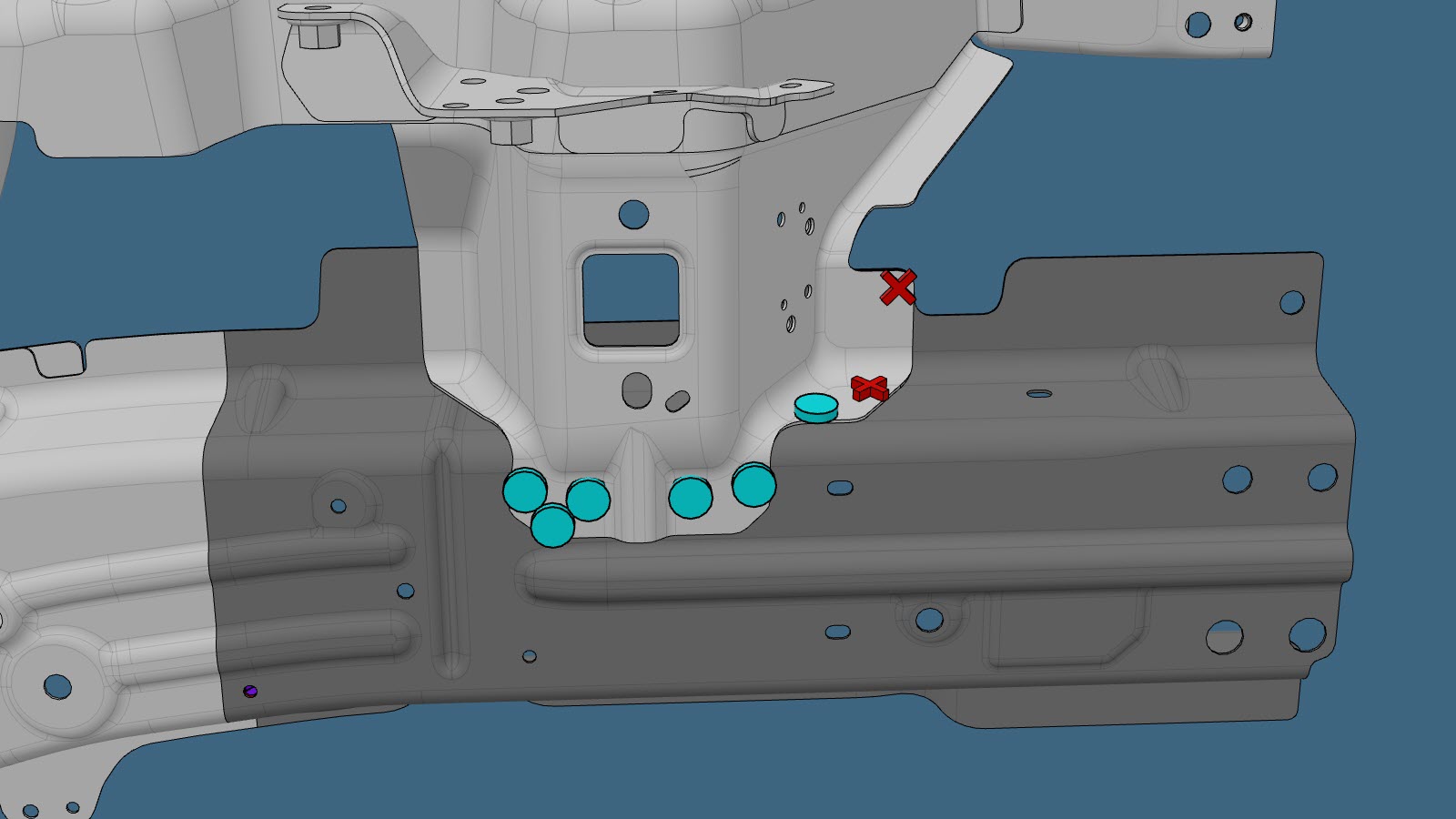

    En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.

    eller Kraftige konstruksjonsnagler, 6,5 mm

    eller Monteringspunktsveisinger

  11. Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
  12. Monter den nye komponenten eller komponentene.
  13. Gjennomfør motstandspunktsveising.
    eller Monteringspunktsveisinger
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Hvis ikke alle forholdsregler for sveising, inkludert bruk av personlig verneutstyr, følges, kan dette føre til alvorlig personskade eller skade på eiendom. Bare teknikere som har fullført Teslas godkjente sveiseopplæring, er autorisert til å sveise strukturelle komponenter på Tesla-biler.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    ADVARSEL
    Ikke sveis på en Tesla-bil før du utfører prosedyren for elektrisk isolering av bilen (se bilspesifikk servicehåndbok for mer informasjon om prosedyren for elektrisk isolering av bilen). Hvis du sveiser på en Tesla-bil med et strømførende høyspenningssystem eller lavspenningsystem, kan bilkomponenter bli skadet.
  14. Monter frontskinne indre forsterkning (komplett).
  15. Monter støtte for støtdempertårn (bak).
  16. Monter brakett for bagasjerommet foran.
  17. Monter feste for fremre underramme (indre).
  18. Monter festeanordningene som indikert.
    eller Kraftige konstruksjonsnagler, 6,5 mm
  19. Monter festeanordningen som indikert.
    eller Kraftige konstruksjonsnagler, 6,5 mm
  20. Utfør nødvendige operasjoner etter reparasjon.
