Fotbrett ytre

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
Denne prosedyren kan utføres uten å bruke rammeløfter.

Deleliste


Antall	Beskrivelse	Bilde/merknader

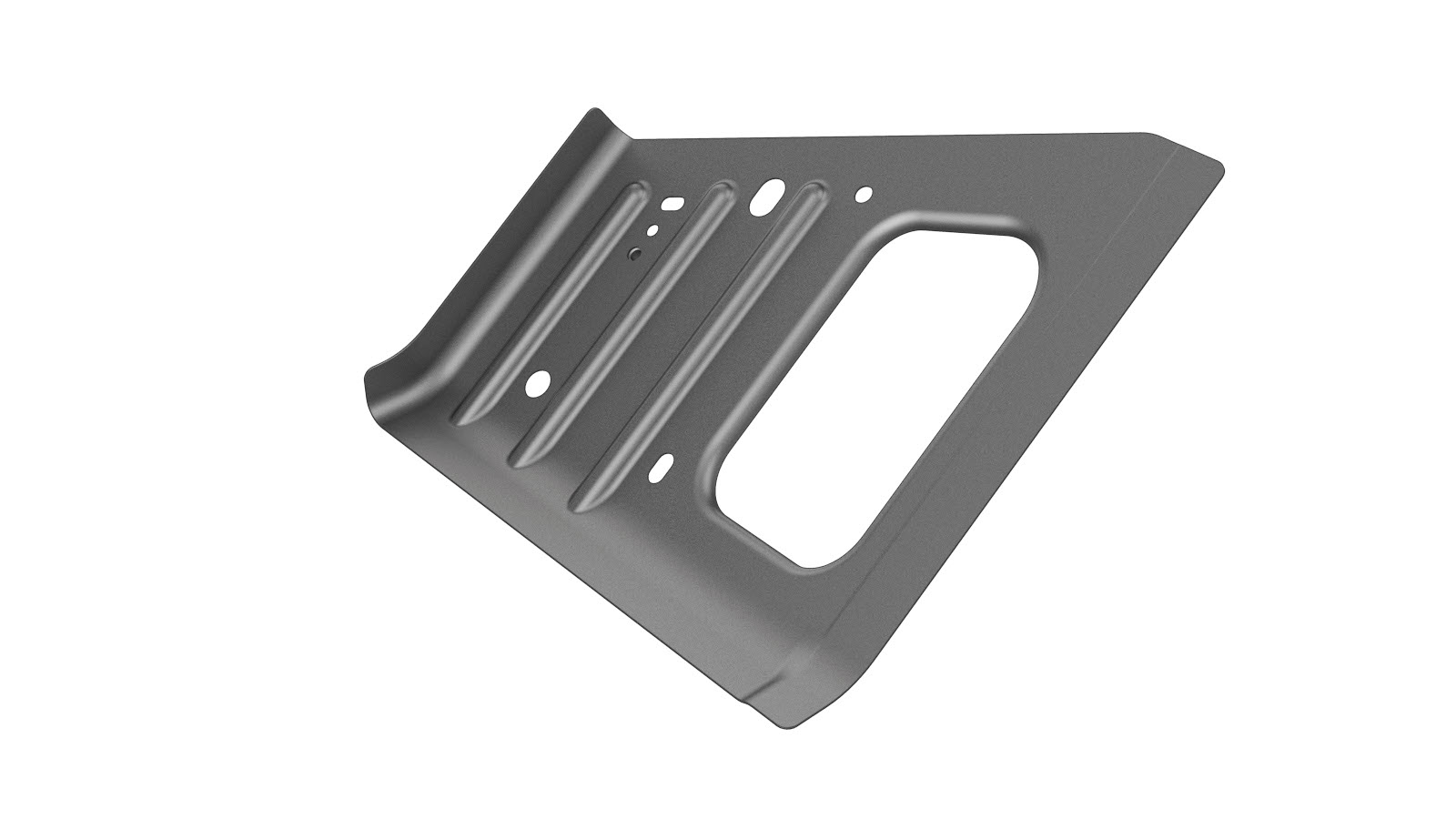

1	ASY – TOEBOARD OUTER PNL (Fotbrett ytre)
14	Kraftig konstruksjonsnagle, 6,5 mm
7	Forsenket nagle, 4,8 mm lang

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

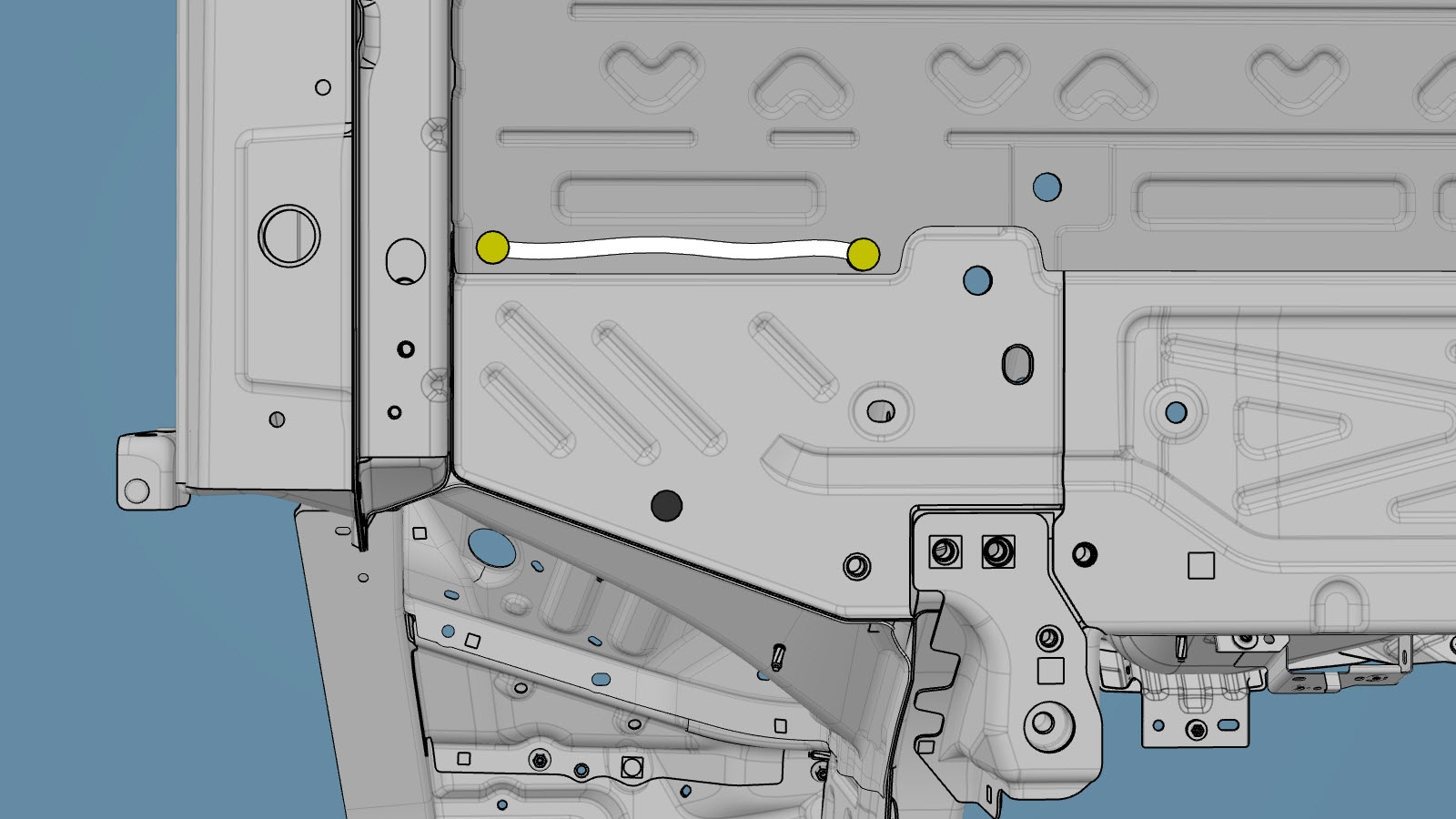

Fjern den opprinnelige komponenten.

eller Fabrikkpunktsveisinger

eller Bor gjennom fabrikkpunktsveisinger
Merk
Når du borer ut punktsveisinger, bruker du et bor som lager et hull med korrekt størrelse for festeanordningen som skal erstatte punktsveisingen.

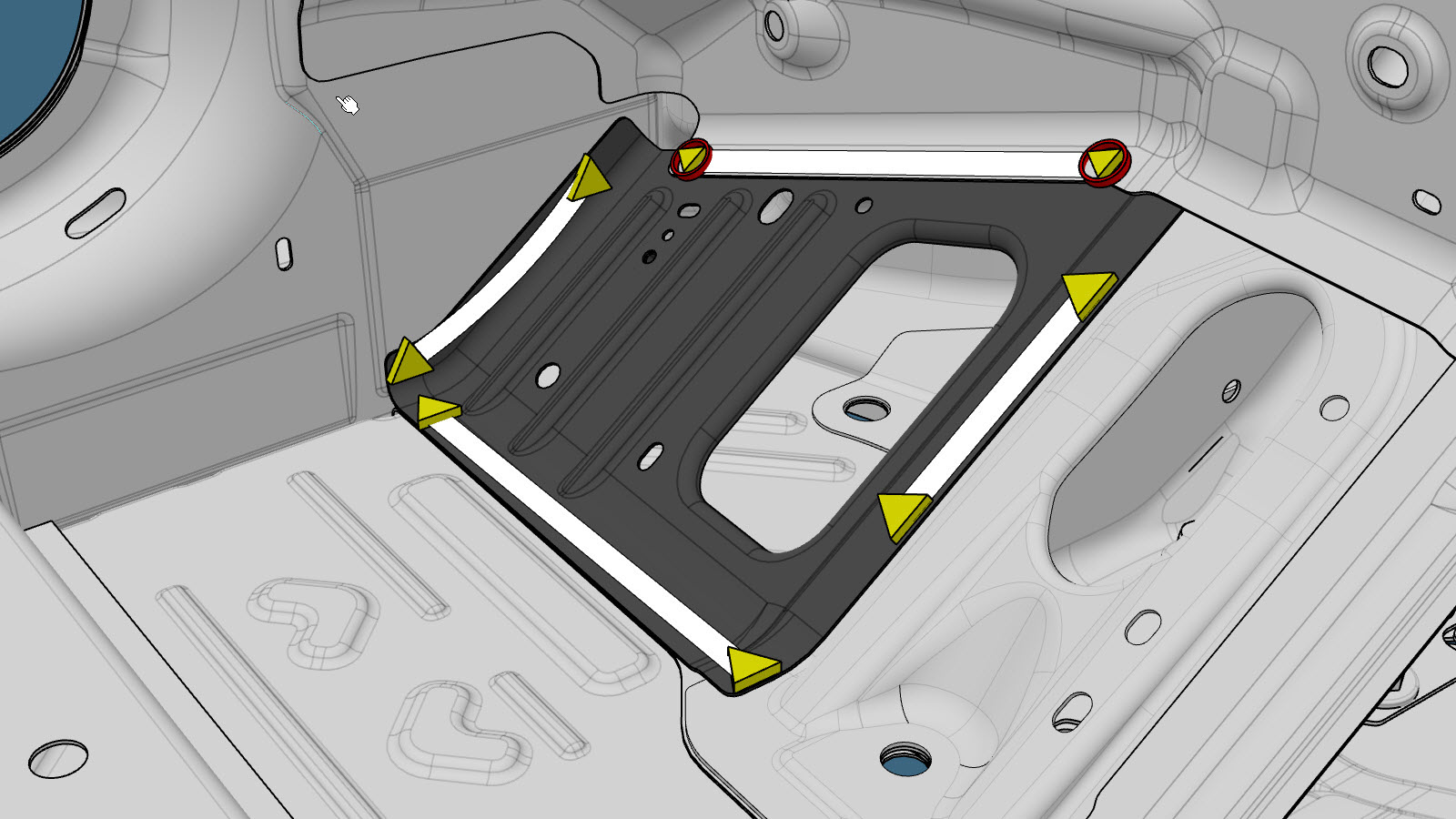

Klargjør for montering.
eller Kraftige konstruksjonsnagler, 6,5 mm
- A = 76 mm
eller Forsenkede konstruksjonsnagler, 4,8 mm lange
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
