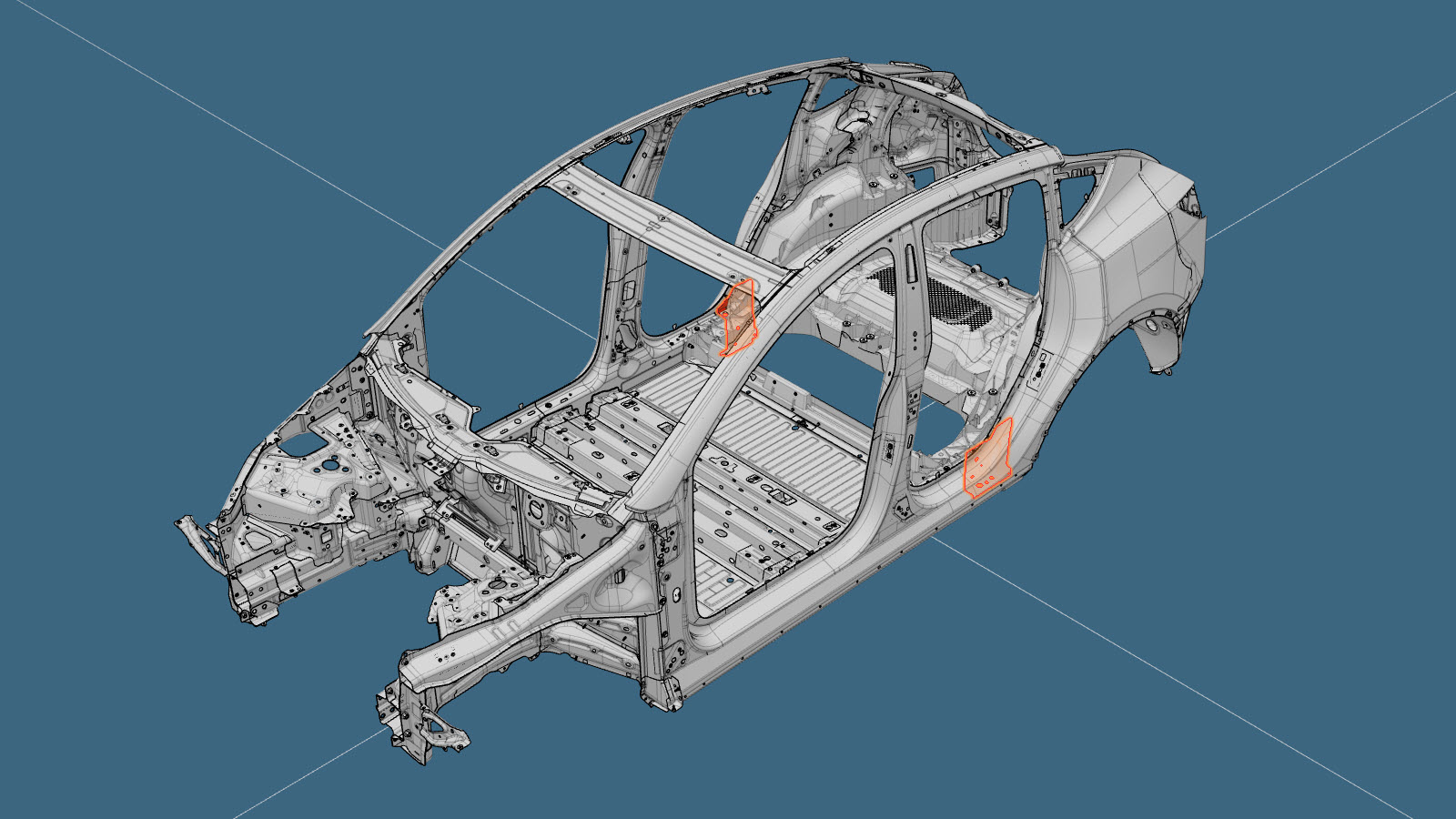

Indre dørstokkforlengelse (biler bygd etter 17. september 2024)

Reparasjonsinformasjon

Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
Sett bilen ordentlig på en rammeløfter når du utfører denne prosedyren.

Deleliste


Antall	Beskrivelse	Bilde/merknader

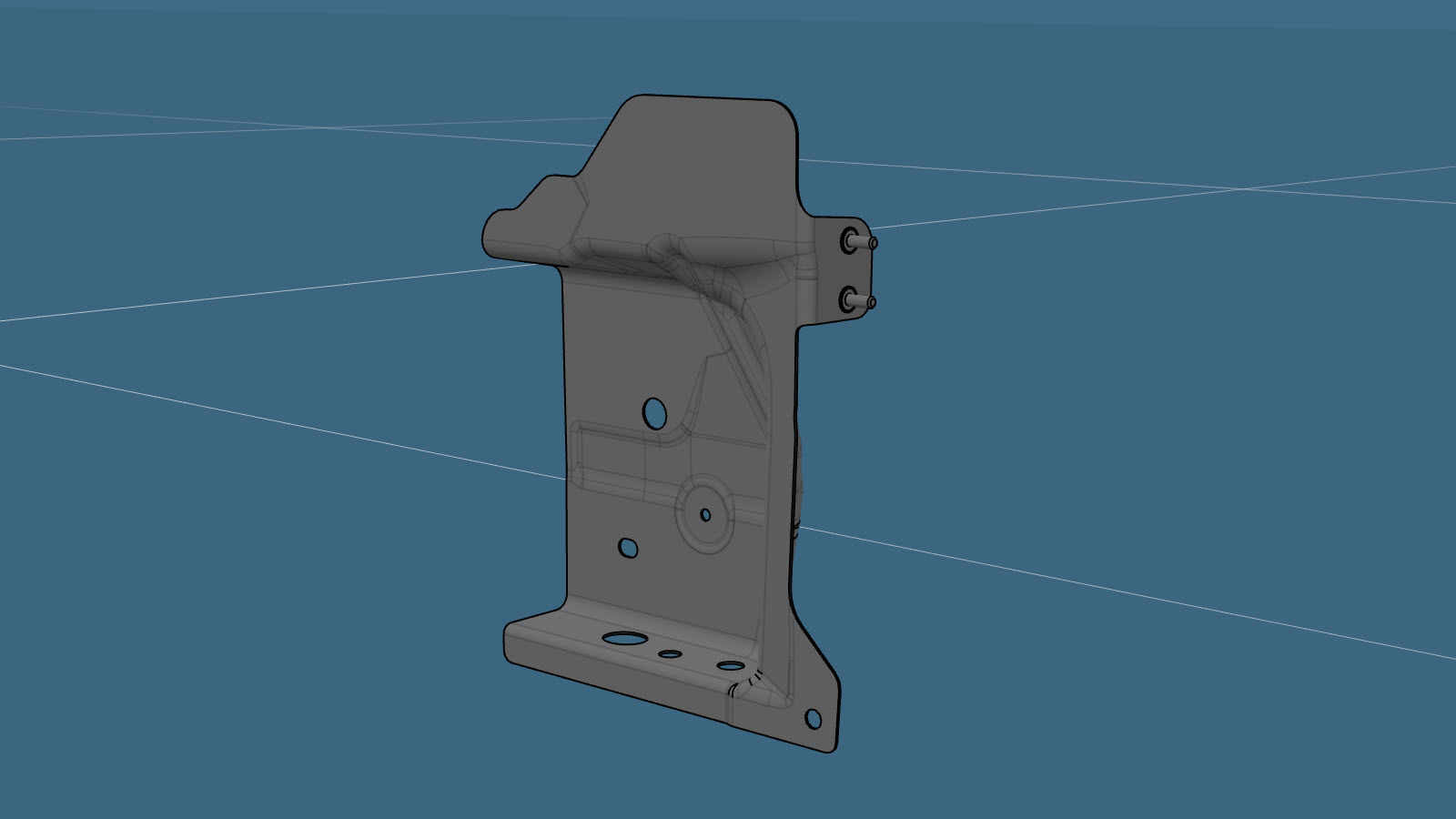

1	MY EXTN, SILL INNER LWR SVC E-COATED (indre dørstokkforlengelse)
1	eller Forsenkede konstruksjonsnagler, 6,5 mm
1	Flow Form-nagle S38

Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.

Reparasjonsprosedyre

Fjern forlengelse for hjulbrønn (foran).

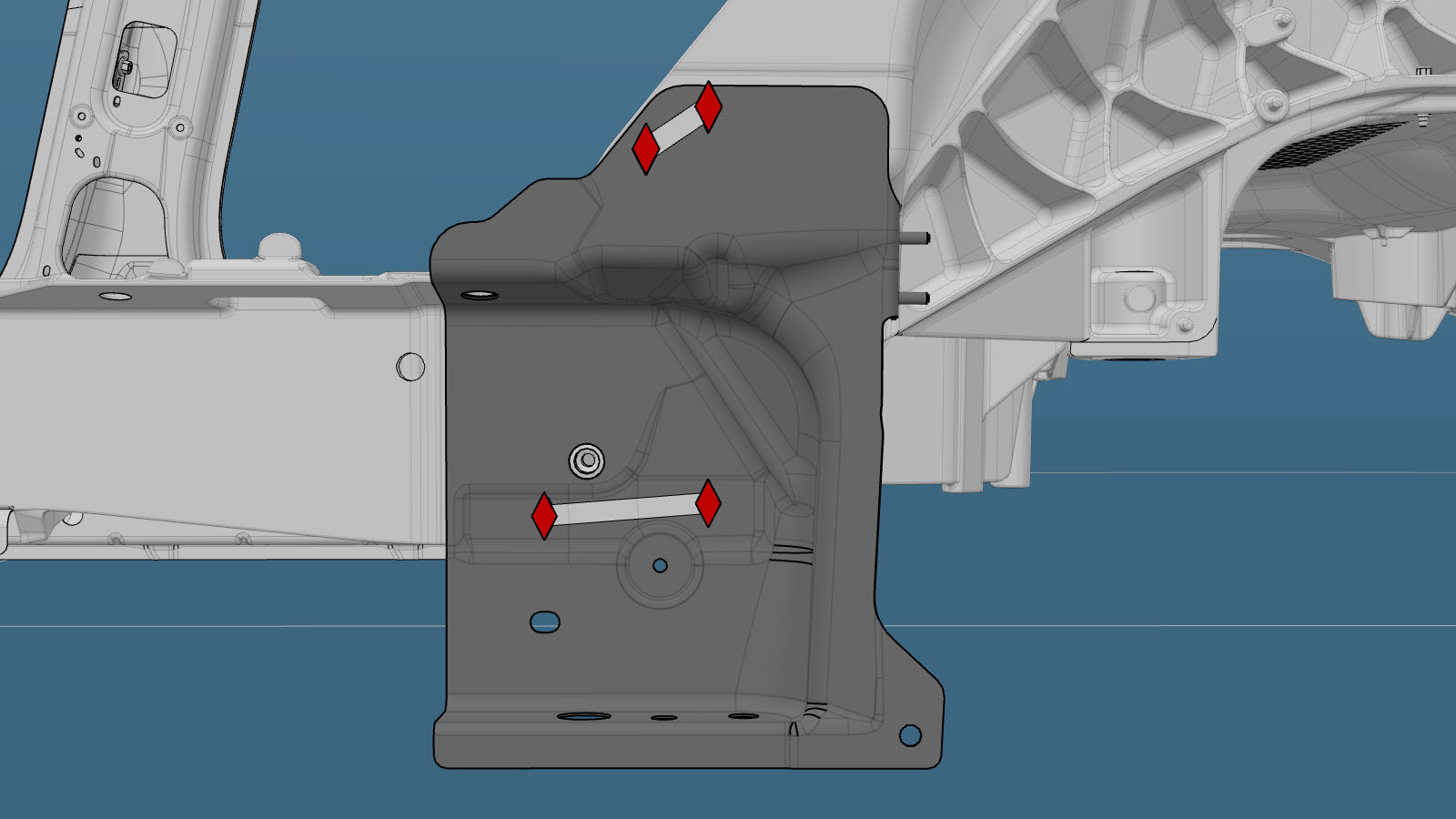

Fjerner den nødvendige delen av indre dørring.
Fjern den opprinnelige komponenten.

eller SPR-er fra fabrikk
Klargjør for montering.

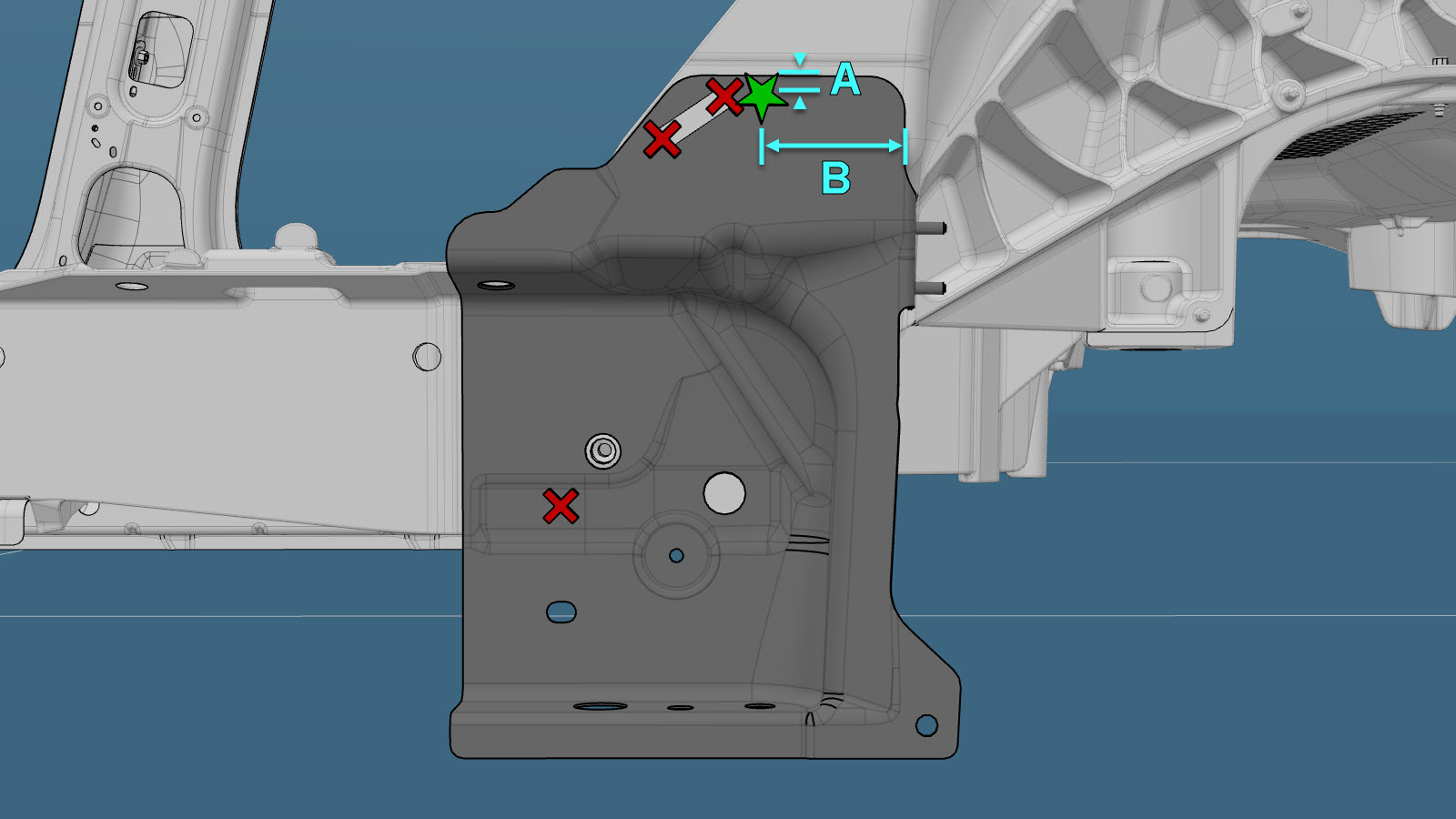

Merk
En rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.

eller Forsenkede konstruksjonsnagler, 6,5 mm
eller Flow Form-nagler, S38
- A = 10 mm
- B = 65 mm
Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
Monter den nye komponenten eller komponentene.
Monter den nødvendige delen av indre dørring.
Monter forlengelse for hjulbrønn (foran).
Utfør nødvendige operasjoner etter reparasjon.
