Brakett for bagasjerommet foran
Korrigeringskode:
10101024602,
10101024702
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon og servicereparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon og de tilknyttede serviceprosedyrene. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du blir uttrykkelig bedt om det. Ytterligere reparasjoner kan være nødvendig, avhengig av skaden på bilen.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | MY ASY – FRUNK BRKT SVC E-COATED (brakett for bagasjerommet foran) | |
| 2 | Kraftig konstruksjonsnagle, 6,5 mm | |
| 5 | Konstruksjonspopnagle, 6,5 mm |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
- Fjern Module - Cooling Fan (Remove and Install).
-
Fjern den opprinnelige komponenten.
- eller Fabrikkpunktsveisinger
-
Fjern den opprinnelige komponenten.
- eller Fabrikkpunktsveisinger
- Klargjør for montering.
-
Klargjør for montering.
- Referanselinje/-punkt
- eller Kraftige konstruksjonsnagler, 6,5 mm A = 19 mm B = 11 mm C = 32 mm
-
Klargjør for montering.
- Referanselinje/-punkt

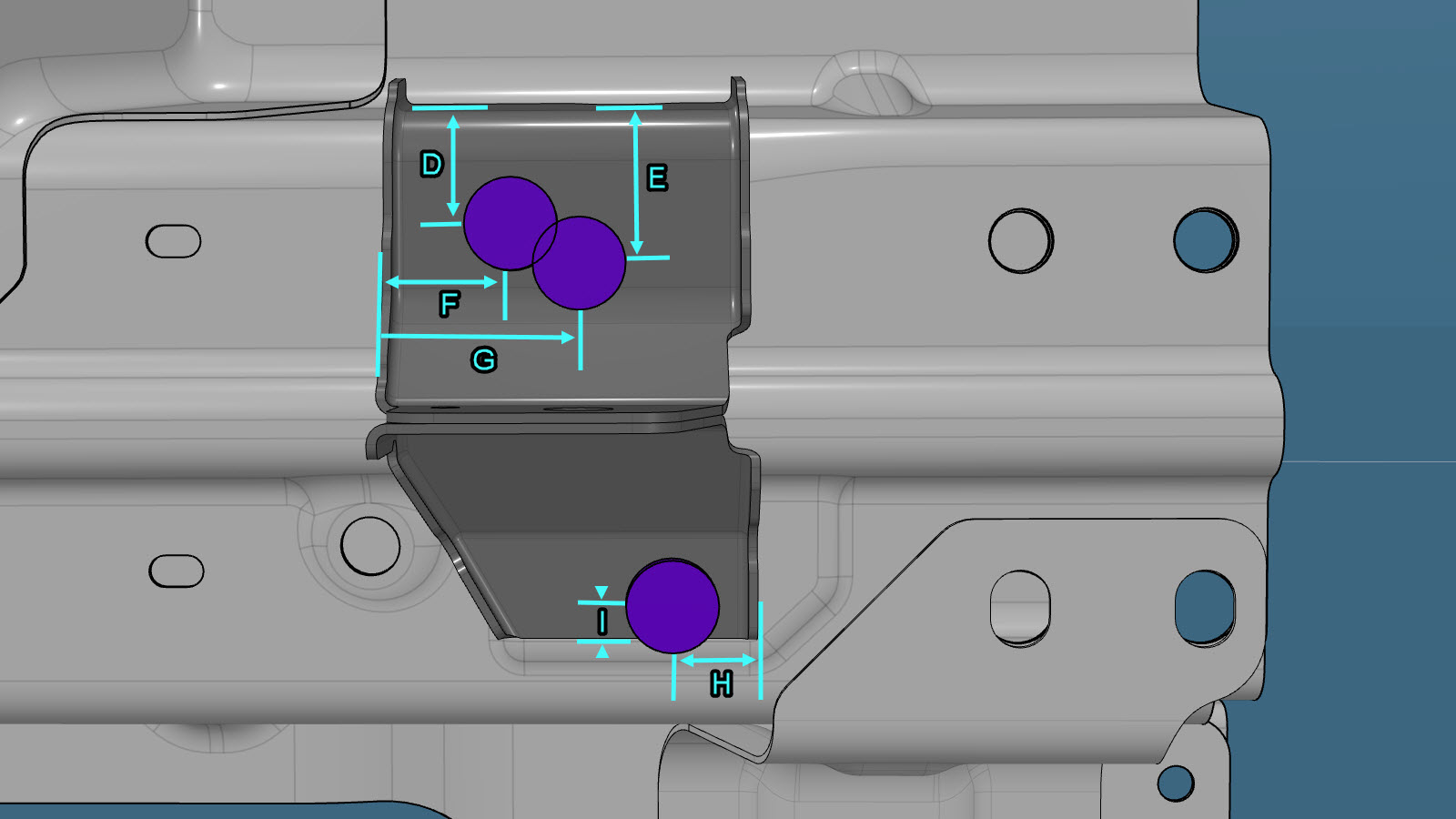

- eller Konstruksjonspopnagler, 6,5 mm D = 27 mm E = 34 mm F = 26 mm G = 40 mm H = 20 mm I = 7 mm
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
- Monter den nye komponenten eller komponentene.
- Utfør nødvendige operasjoner etter reparasjon.
- Monter Module - Cooling Fan (Remove and Install).
