Montering av avstiverboks (foran)
Korrigeringskode:
10101010202
10101011402
MERK: Med mindre det er uttrykkelig oppgitt i prosedyren, omfatter korrigeringskoden ovenfor all kollisjonsreparasjon som kreves for å gjennomføre denne prosedyren, inkludert de tilknyttede prosedyrene for kollisjonsreparasjon. Ikke stable korrigeringskoder for kollisjonsreparasjon med mindre du bli uttrykkelig bedt om det. Legg til eventuelle tilknyttede mekaniske prosedyrer som trengs for å utføre denne prosedyren.
Reparasjonsinformasjon
- Gjennomgå all generell praksis og sikkerhetsdokumentasjon for kollisjonsreparasjon, og ta på deg egnet personlig verneutstyr før du starter denne prosedyren.
- Denne prosedyren kan utføres uten å bruke rammeløfter.
Deleliste
| Antall | Beskrivelse | Bilde/merknader |
|---|---|---|
| 1 | ASSEMBLY – TORQUE BOX FRONT (montering av avstiverboks – foran) | |
| 41 | ||
| 13 | ||
| 1 | Tesla-delenummer 1011818-00-A. | |
| 1 | Tesla-delenummer 1006628-01-A. |
Når du bestiller deler, må du se delekatalogen og angi understellsnummeret for bilen som repareres for å finne de riktige delene (og delenumrene) for bilen. Alternativt kan du bruke søkerfunksjonen i delekatalogen for å finne en spesifikk del for bilen.
Reparasjonsprosedyre
-
Fjern den opprinnelige komponenten.
eller Fabrikkpunktsveisinger
-
Klargjør for montering.
MerkEn rød X indikerer en plassering der en fabrikkmontert festeanordning ikke skiftes ut.
eller Kraftige konstruksjonsnagler, 6,5 mm
eller Konstruksjonspopnagler, 6,5 mm
Referanselinje/-punkt
eller bolter, sekskanthode

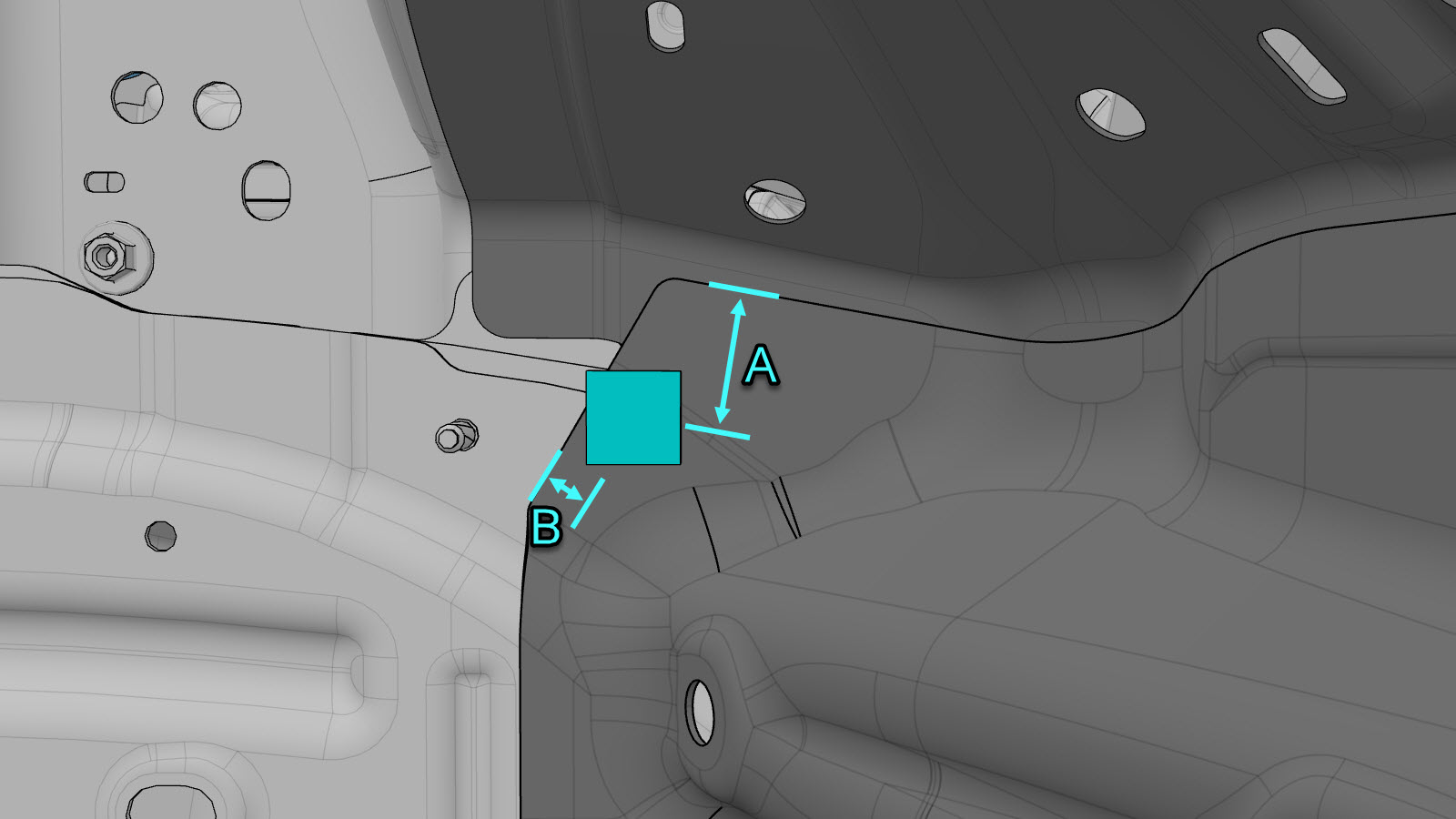

- A = 31 mm
- B = 8 mm
- Påfør konstruksjonslim på kontaktflatene på bilen og den nye komponenten eller komponentene.
-
Monter den nye komponenten eller komponentene.
Stram til bolten til 22 Nm.
MerkFor nagler som er montert gjennom avstiverboksenheten og inn i kupeen til bilen må du sørge for at naglene ikke gnir mot isolasjonsputen under teppet. Skjær om nødvendig til isolasjonsputen litt for å gi klaring. -
Etter at lakkeringen er fullført, bruker du en butyllapp for å dekke de viste naglene.
eller Kraftige konstruksjonsnagler, 6,5 mm
MerkBruk flere små butyllapper om nødvendig. - Utfør nødvendige operasjoner etter reparasjon.
