Phare - gauche (retirez et installez)

Code de correction 17400101 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See Protection individuelle to make sure wearing proper PPE when performing the below procedure. NOTE: See for safe and healthy working practices.

Spécifications de couple

Tableau 1. Spécifications de couple: #GUID-FF5D0BE4-B85F-4616-B3B6-0908123A45F4
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Vis qui fixent le phare à la carrosserie
5.9 Nm (4.4 lbs-ft)
  • Douille Torx T30
 Réutiliser

Retirer

  1. Retirez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retirez et remplacez).
  2. Retirez le panneau d’accès à l’unité de rangement sous le capot. Voir #GUID-47E22130-D127-42A9-85BE-6909652DEC6D.
  3. Retirez l’unité de rangement qui se trouve sous le capot. Voir Unité de rangement sous le capot (retirez et remplacez).
  4. Retirez le carénage avant. Voir Carénage - avant (retirez et installez).

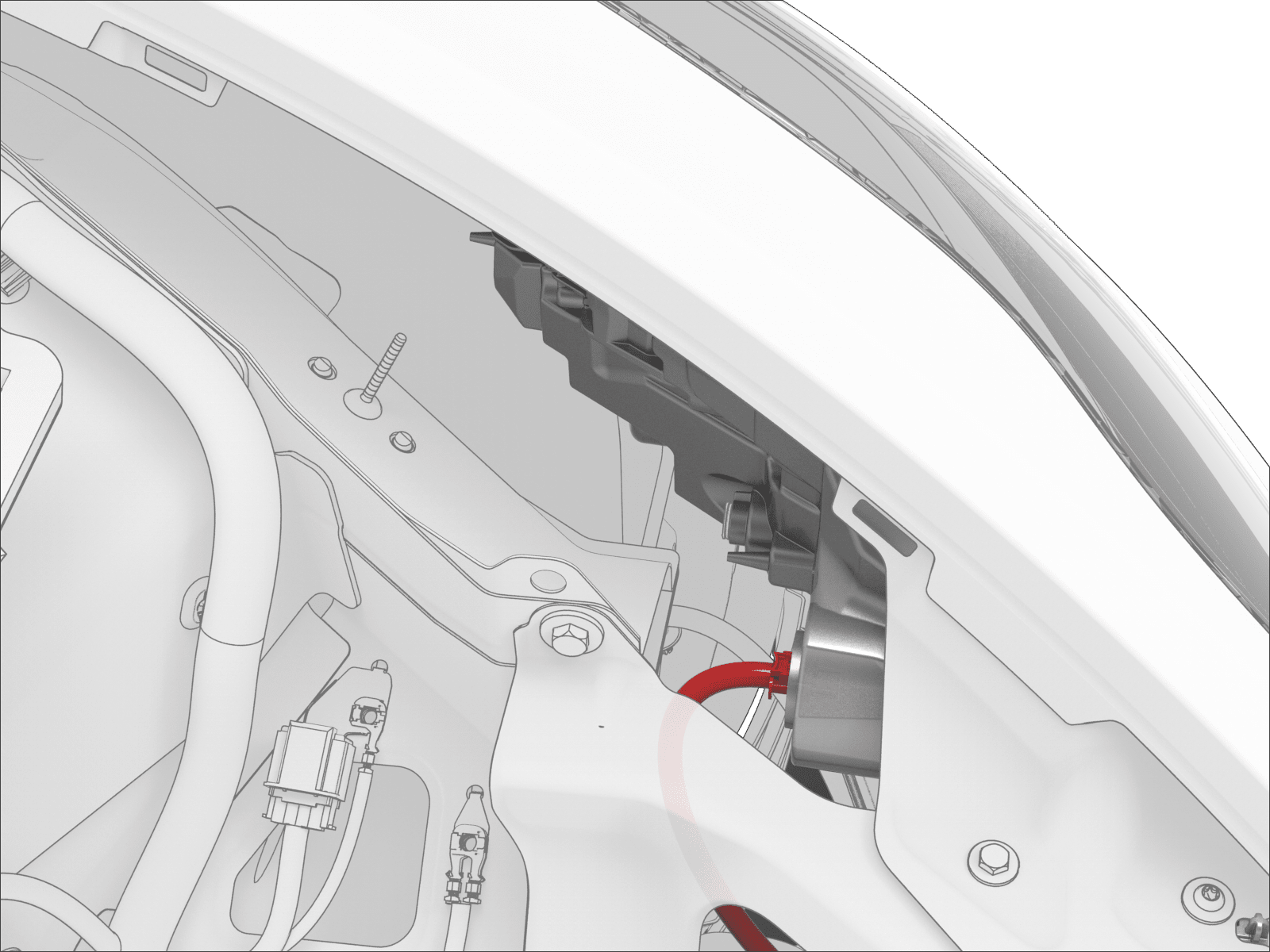

  5. Débranchez le connecteur électrique du phare gauche.
    Remarque
    Si le connecteur a une languette de verrouillage rouge : DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
  6. Retirez la ou les fixations qui fixent le phare gauche à la carrosserie.
    Remarque
    Le phare pourrait ne pas être équipé d'une fixation inférieure.
    Conseil
    L'un ou plusieurs des outils suivants sont recommandés :
  7. Retirez le phare du véhicule.

Installer

  1. Positionnez le phare gauche sur la carrosserie, puis insérez le goujon d'alignement dans la position correcte.
    ATTENTION
    N’endommagez pas le phare lors de l'installation.
  2. Installez les attaches qui fixent le phare gauche à la carrosserie.
    Remarque
    Le phare pourrait ne pas être équipé d'une fixation inférieure.
    Conseil
    L'un ou plusieurs des outils suivants sont recommandés :
  3. Branchez le connecteur électrique au phare gauche.
  4. Installez le carénage avant. Voir Carénage - avant (retirez et installez).
  5. Installez l'unité de rangement sous le capot. Voir Unité de rangement sous le capot (retirez et remplacez).
  6. Installez le panneau d'accès à l'unité de rangement sous le capot. Voir #GUID-47E22130-D127-42A9-85BE-6909652DEC6D
  7. Installez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retirez et remplacez).
  8. Réglez les phares :
