Schweller (komplett)

Reparaturinformationen

Je nach Beschädigung dieses Bauteils kann eine Reparatur des Bauteils möglich sein. Siehe Reparaturrichtlinien für den Schweller für weitere Informationen.
Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Befestigen Sie das Fahrzeug ordnungsgemäß auf einer Rahmenwerkbank, wenn Sie dieses Verfahren ausführen.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise

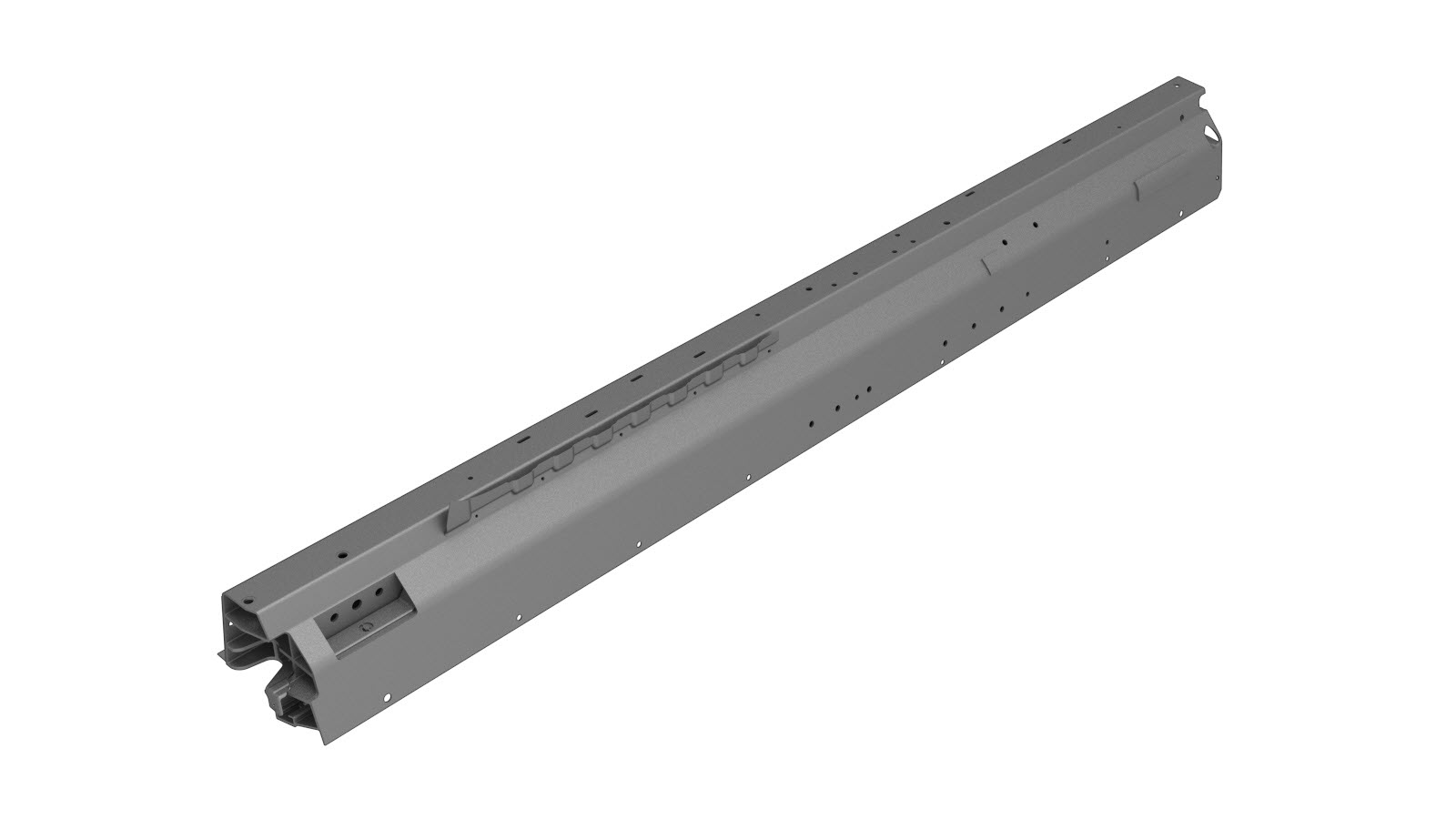

1	BGR KOMP – SEITENSCHWELLER (Schweller – komplett)
15	Hochfester struktureller Niet, 6,5 mm
4	Struktureller Niet, 6,5 mm, mittel
4	Senkniet, 4,8 mm. lang
5	Struktureller Senkniet, 6,5 mm
2	Schraube , M8x20	Tesla-Teilenummer 1014747-00-B.
2	Schraube , M10x25	Tesla-Teilenummer 1004383-00-C.
1	Schraube , M8x27	Tesla-Teilenummer 1621820-00-A.
1	Schraube , M8x50	Tesla-Teilenummer 1046838-00-A.
2	Torx-Schraube , M8x28	Tesla-Teilenummer 1621839-00-B.
1	Torx-Schraube , M8x20	Tesla-Teilenummer 1022448-00-A.

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

Entfernen Sie Karosserieseite (komplett).
Entfernen Sie C-Säulen-Verlängerung unten.
Entfernen Sie Fersenbrett-Querträger Handschuhfach.
Entfernen Sie das ursprüngliche Bauteil.

oder Werkseitige Punktschweißungen

oder Werkseitige SPRs

oder Strukturelle Niete vom Werk

oder RIVTAC

oder Schrauben

oder Schraube, Torx-Kopf
Bereiten Sie den Einbau vor.

oder Aluminiumlochschweißungen

oder Hochfeste strukturelle Niete, 6,5 mm

oder Strukturelle Senkniete, 6,5 mm

oder Senkniete, 4,8 mm lang

oder Strukturelle Niete, 6,5 mm mittel

oder Schrauben

oder Schraube, Torx-Kopf
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Ziehen Sie die Schrauben wie folgt fest:
- M8x20 Sechskantkopfschrauben, Teilenummer 1014747-00-B: 24 Nm.
- M10x25 Sechskantkopfschrauben, Teilenummer 1004383-00-C: 45 Nm.
- M8x27 Sechskantkopfschraube, Teilenummer 1621820-00-A: 24 Nm.
- M8x50 Sechskantkopfschraube, Teilenummer 1046838-00-A: 24 Nm.
- M8x28 Torx-Schrauben, Teilenummer 1621839-00-B: 30 Nm.
- M8x20 Torx-Schraube, Teilenummer 1022448-00-A: 30 Nm.
Führen Sie eine MSG-Schweißung durch.

oder Aluminiumlochschweißungen

Warnung
Wenn beim Schweißen die Sicherheitsvorkehrungen nicht getroffen werden und keine persönliche Schutzausrüstung getragen wird, drohen schwere Verletzungen oder Sachschäden. Nur Techniker, die das Schweißtraining von Tesla erfolgreich abgeschlossen haben, dürfen Strukturteile an Tesla-Fahrzeugen schweißen.

Warnung
Um die Integrität des Fahrzeugs bei einem Unfall aufrechtzuerhalten, dürfen beim MSG-Schweißen von Aluminium an Tesla-Fahrzeugen nur ein zugelassener Schweißdraht und ein zugelassenes MSG-Schweißgerät verwendet werden. Informationen über zugelassene MSG-Schweißgeräte und Schweißdraht erhalten Sie unter Zugelassene MSG-Schweißgeräte und Schweißdrähte.

ACHTUNG
Führen Sie vor jeglichen Schweißarbeiten an einem Tesla-Fahrzeug zunächst das Verfahren zur elektrischen Isolierung von Fahrzeugen aus. (Weitere Informationen zum Verfahren zur elektrischen Isolierung von Fahrzeugen finden Sie im Servicehandbuch für das jeweilige Fahrzeug.) Beim Schweißen an einem Tesla-Fahrzeug mit aktivem Hochspannungs- oder Niederspannungssystem können Fahrzeugkomponenten beschädigt werden.

Anmerkung
Vor dem MSG-Schweißen sollte eine Testschweißung an Material derselben Dicke und Art durchgeführt werden, um zu gewährleisten, dass mit den Einstellungen des Schweißgeräts eine den Anforderungen entsprechende Schweißverbindung hergestellt wird.
Montieren Sie Fersenbrett-Querträger Handschuhfach.
Montieren Sie C-Säulen-Verlängerung unten.
Montieren Sie Halterung Falcon-Türschließer.
Montieren Sie Karosserieseite (komplett).
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
