Obere Verstärkung hinterer Knoten (vorne)

Reparaturinformationen

Beachten Sie alle allgemeinen Praktiken und die Sicherheitsdokumentation für Unfallreparaturen, und tragen Sie die geeignete PSA (persönliche Schutzausrüstung), bevor Sie mit diesem Verfahren beginnen.
Dieses Verfahren kann ohne Rahmenwerkbank ausgeführt werden.

Teileliste


Menge	Beschreibung	Abbildung / Hinweise
1	BGRP – VRSTRK – KNOTEN HI INN VO (Obere Verstärkung hinterer Knoten – vorne)
23	Hochfester struktureller Niet, 6,5 mm
10	Struktureller Bolzenniet 6,5 mm

Beachten Sie beim Bestellen von Teilen den Teilekatalog, und geben Sie die VIN des zu reparierenden Fahrzeugs ein, um die richtigen Teile (und Teilenummern) für das Fahrzeug zu finden. Verwenden Sie alternativ die Suchfunktion im Teilekatalog, um ein spezifisches Teil für das Fahrzeug zu finden.

Reparaturverfahren

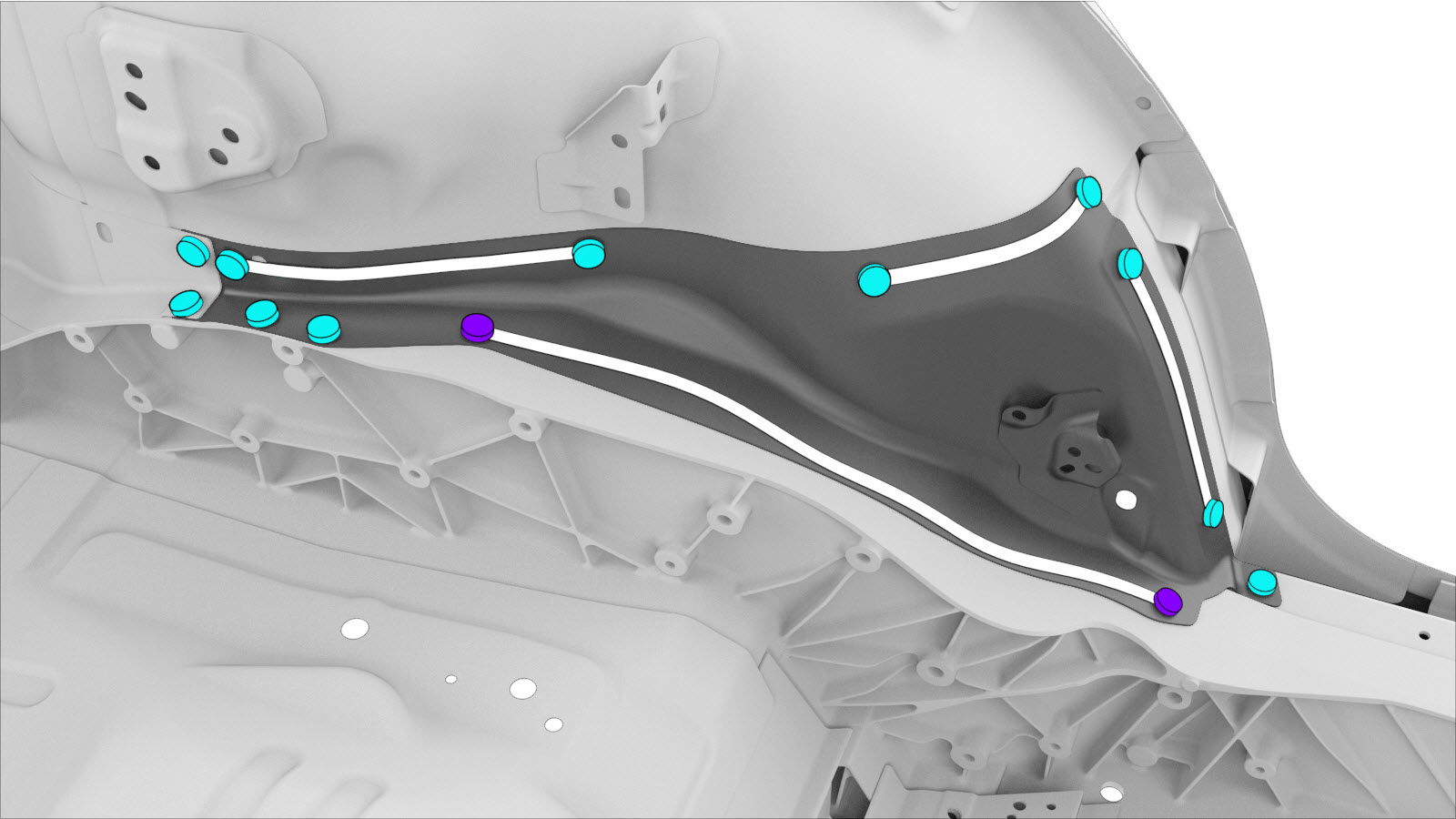

Entfernen Sie das ursprüngliche Bauteil.
oder Werkseitige Punktschweißungen
oder Durch werkseitige Punktschweißungen bohren
Anmerkung
Verwenden Sie zum Ausbohren von Punktschweißungen einen Bohrer, der ein Loch in der richtigen Größe für das Befestigungsmittel herstellt, das die Punktschweißung ersetzen wird.

oder RIVTAC
Bereiten Sie den Einbau vor.

oder Hochfeste strukturelle Niete, 6,5 mm

oder Strukturelle Bolzenniete, 6,5 mm
Tragen Sie Strukturklebstoff auf die Passflächen des Fahrzeugs und des neuen Bauteils bzw. der neuen Bauteile auf.
Montieren Sie das neue Bauteil bzw. die neuen Bauteile.
Führen Sie alle notwendigen Arbeitsgänge nach der Reparatur durch.
